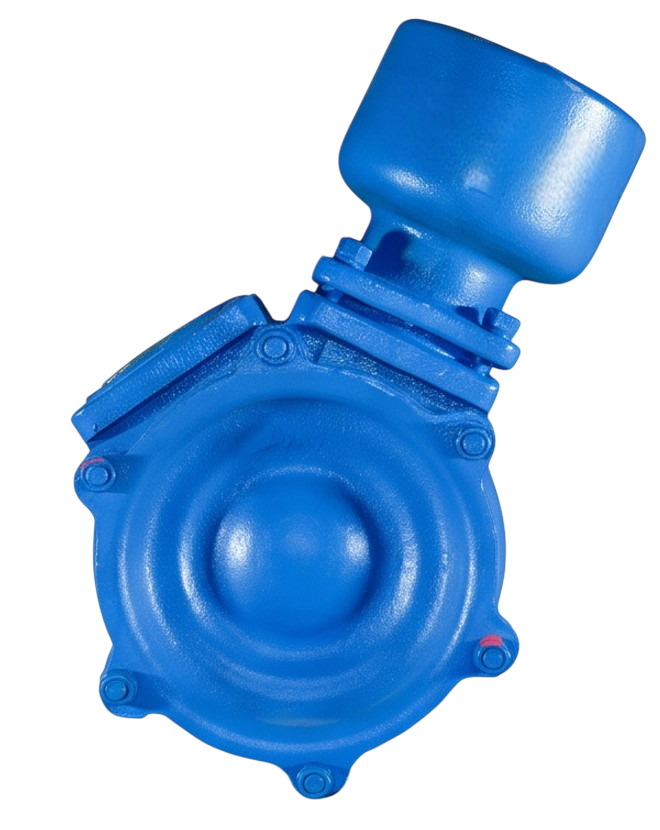

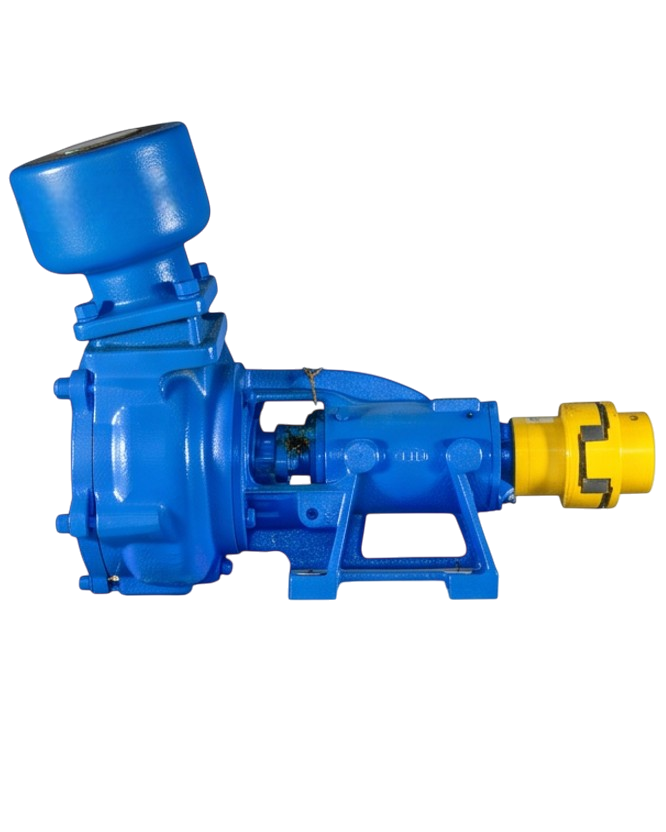

Техническое описание вихревого самовсасывающего насоса ВКС 10/45А
Вихревой консольный самовсасывающий насос ВКС 10/45А предназначен для эксплуатации в стационарных условиях и служит для перекачивания технической воды, а также иных жидкостей, сходных по химической активности и вязкости (до 36 сСт). Модификация «А» предусматривает исполнение проточной части из серого чугуна, что определяет температурный режим эксплуатации рабочей среды в диапазоне от –15 до +85 ºC.
Конструктивные особенности и гидравлические параметры:
- Принцип действия: Вихревой тип насоса обеспечивает высокие напорные характеристики при относительно малых расходах. Наличие воздушного колпака (самовсасывающая ступень) позволяет осуществлять подъем жидкости с глубины до 4 метров без предварительного заполнения всасывающей линии.
- Гидравлические показатели: Рабочая точка агрегата характеризуется подачей в интервале 33,0–37,0 м³/час и развиваемым напором от 42 до 55 метров водяного столба.
- Механическое уплотнение: Герметизация вала обеспечивается сальниковой набивкой, что является стандартным решением для данного типа оборудования, обеспечивающим ремонтопригодность в полевых условиях.
- Материальное исполнение: Вал насоса изготовлен из конструкционной стали Ст 45, рабочее колесо — из коррозионностойкой стали 20Х13, что повышает ресурс узла трения и устойчивость к кавитационному износу.
Технические характеристики:
| Тип насосного агрегата | Вихревой, самовсасывающий (ВКС) |
| Материал корпуса (проточная часть) | Чугун (исполнение "А") |
| Номинальная подача | 33,0–37,0 м³/час |
| Напор | 42–55 м.в.ст. |
| Диаметр патрубков (вход/выход) | 65 мм / 65 мм |
| Рекомендуемая мощность привода | 18,5 кВт |
| Требования к среде | Твердые включения до 0,01% по массе, размер частиц до 0,05 мм |
| Габаритные размеры / Масса | 479х335х425 мм / 48 кг (без двигателя) |

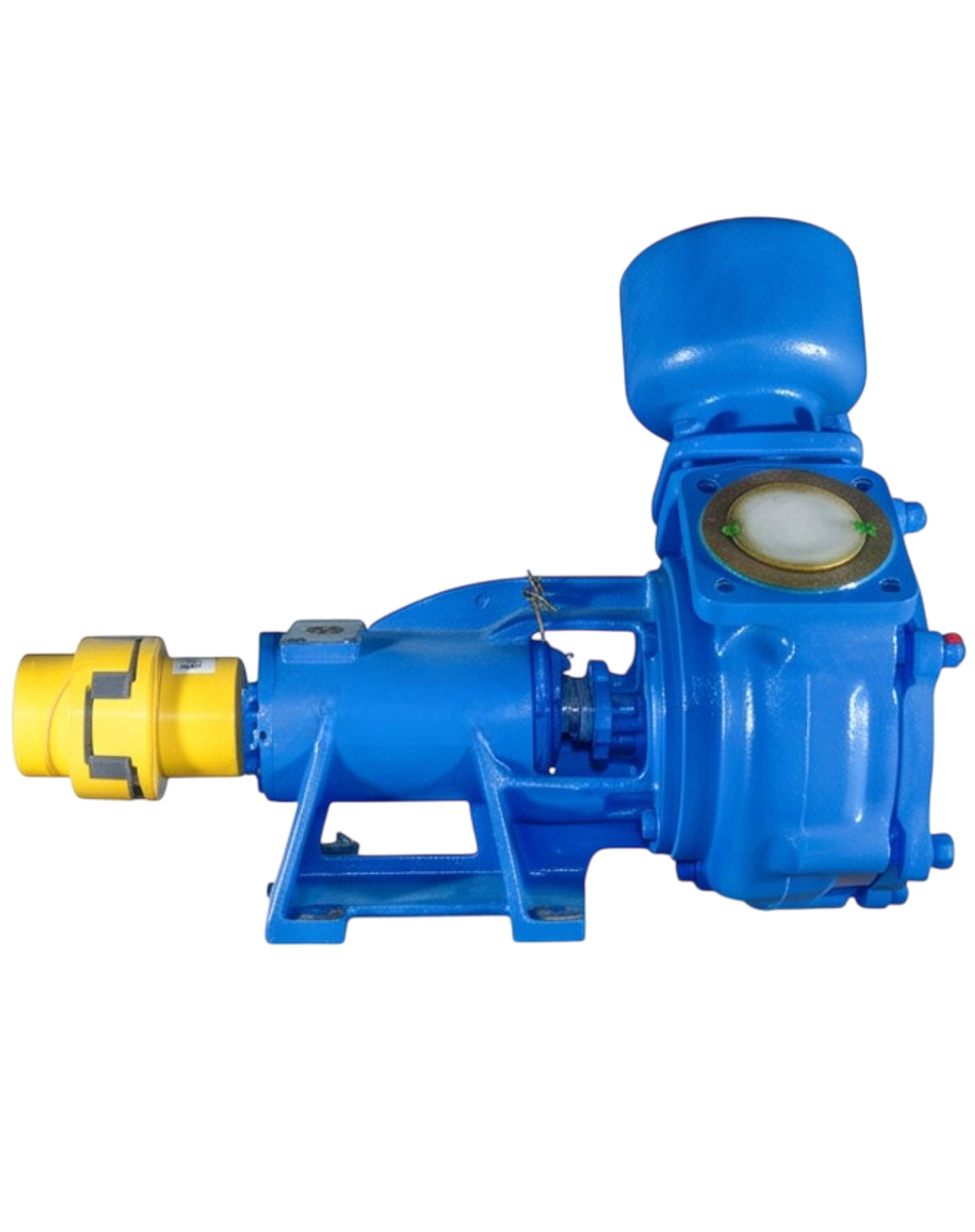

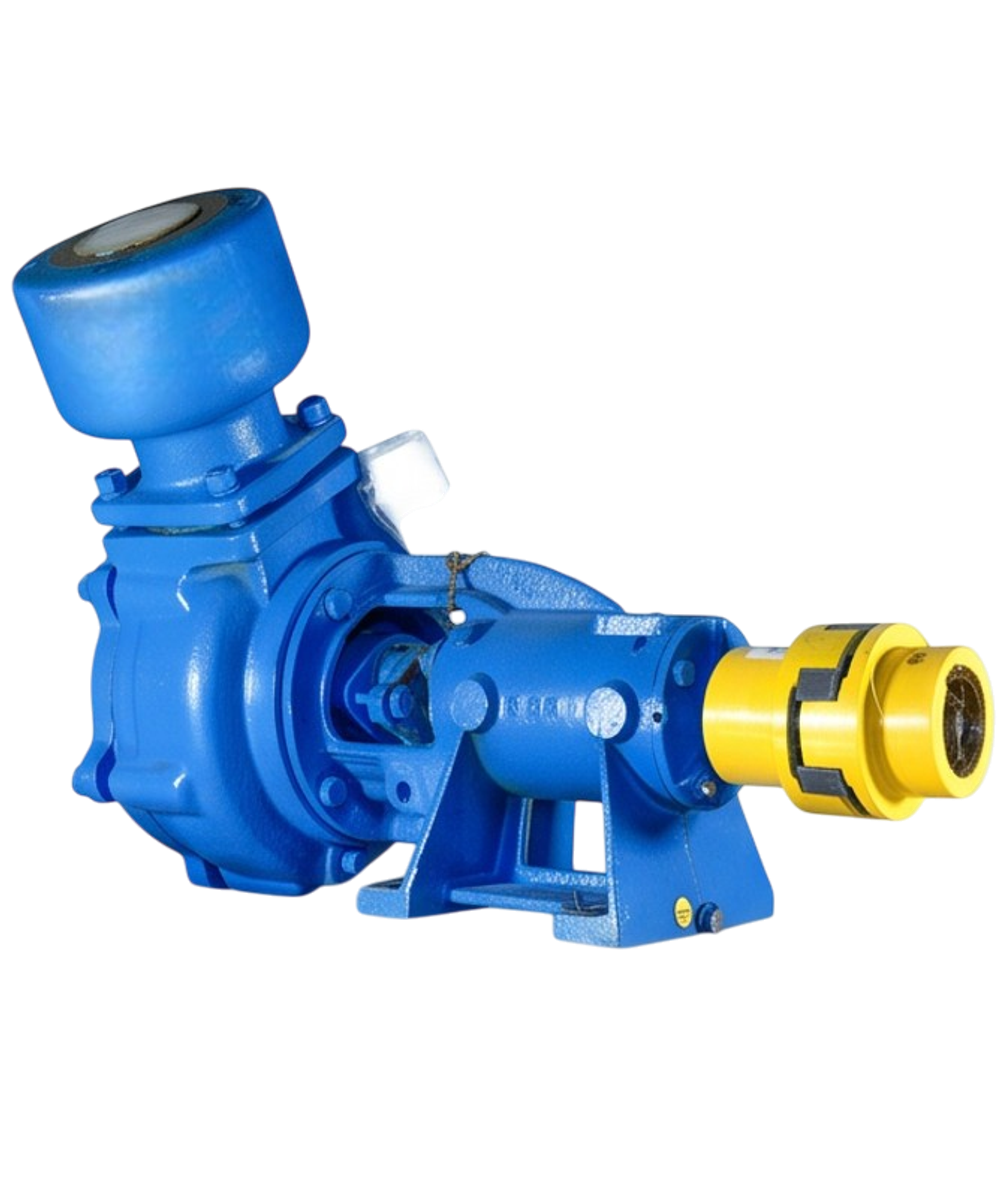

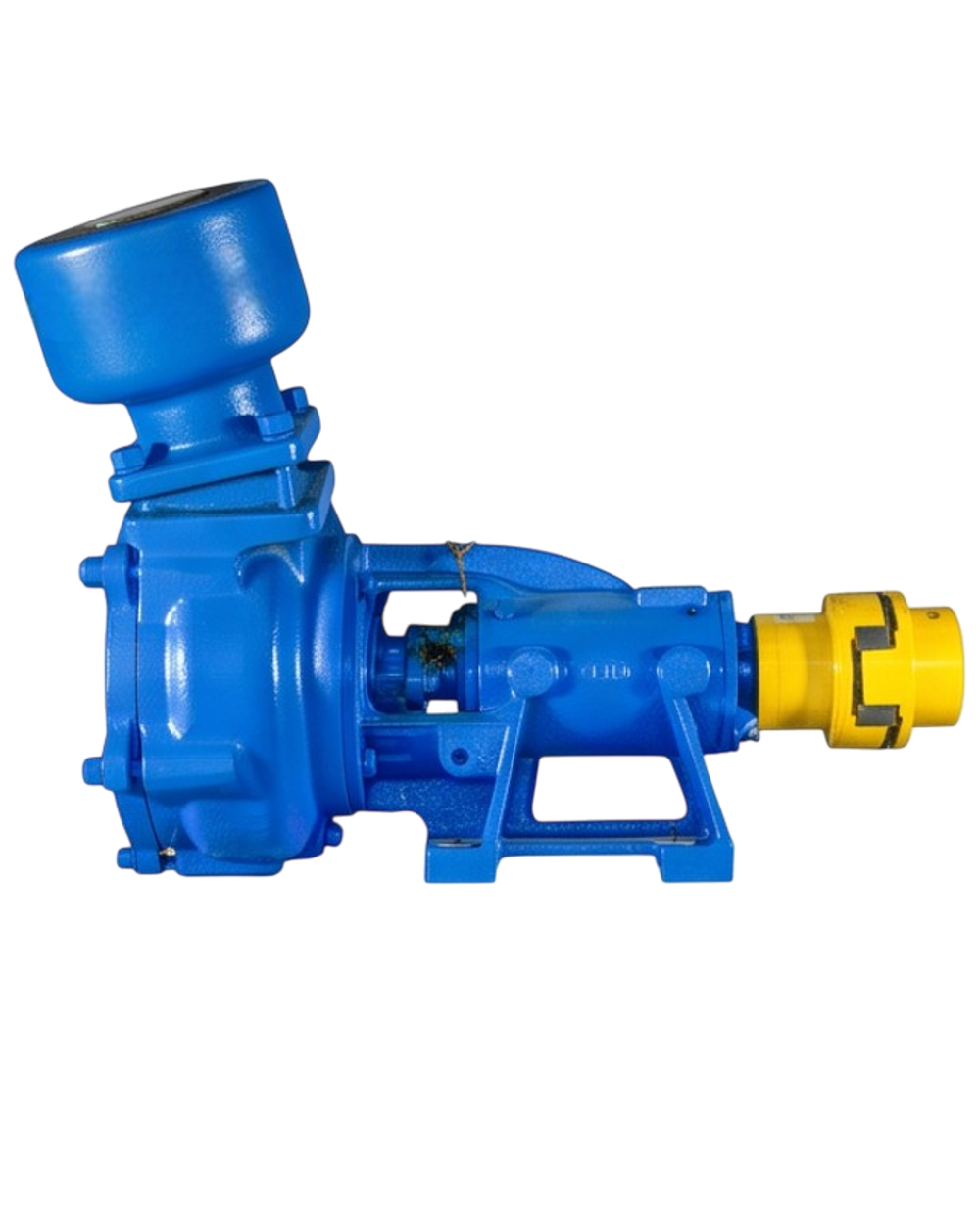

Данная позиция поставляется без двигателя (б/д) и без рамы (б/р), подготовлена под установку электродвигателя мощностью 18,5 кВт.
Характеристики
Масса
48 кг
Подача
33,0–37,0 м³/час
Напор
42–55 м.в.ст.
Тип насоса
Вихревой самовсасывающий (ВКС)
Габаритные размеры
479х335х425 мм
Материал проточной части
Чугун (исполнение "А")
Материал вала
Сталь Ст 45
Материал рабочего колеса
Сталь 20Х13
Рекомендуемая мощность двигателя
18,5 кВт
Температурный диапазон
от –15 до +85 ºC
Диаметр входного патрубка
65 мм
Диаметр выходного патрубка
65 мм
Уплотнение вала
Сальниковое
Глубина самовсасывания
до 4 метров
Допустимые примеси
не более 0,01% по массе (до 0,05 мм)
