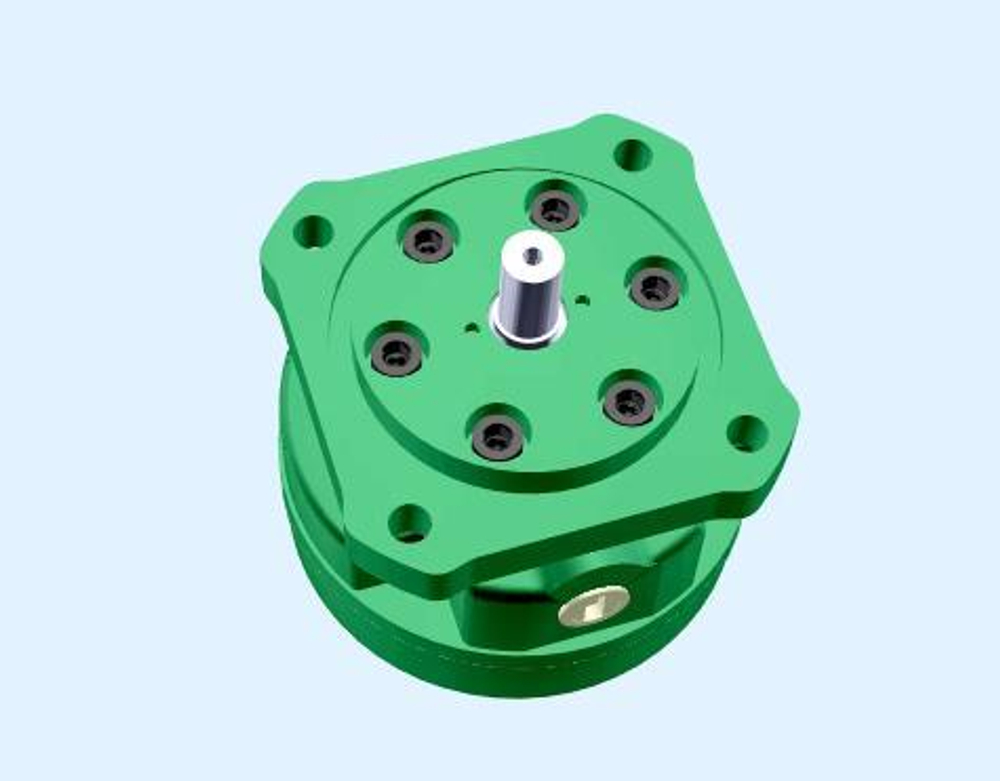

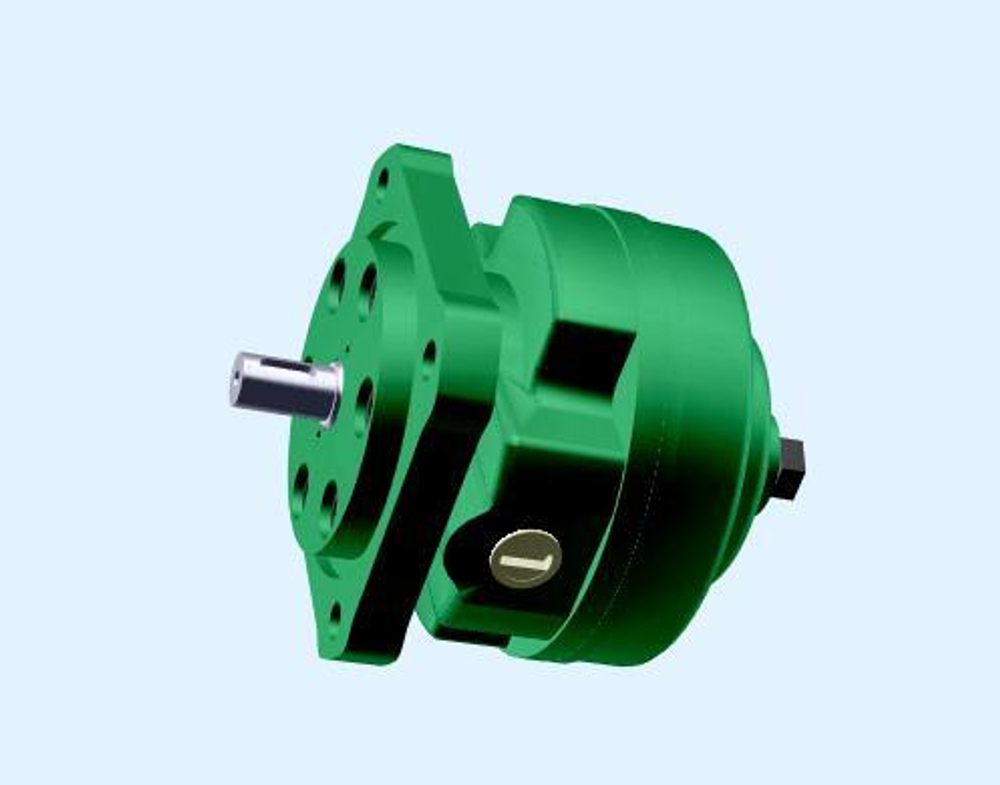

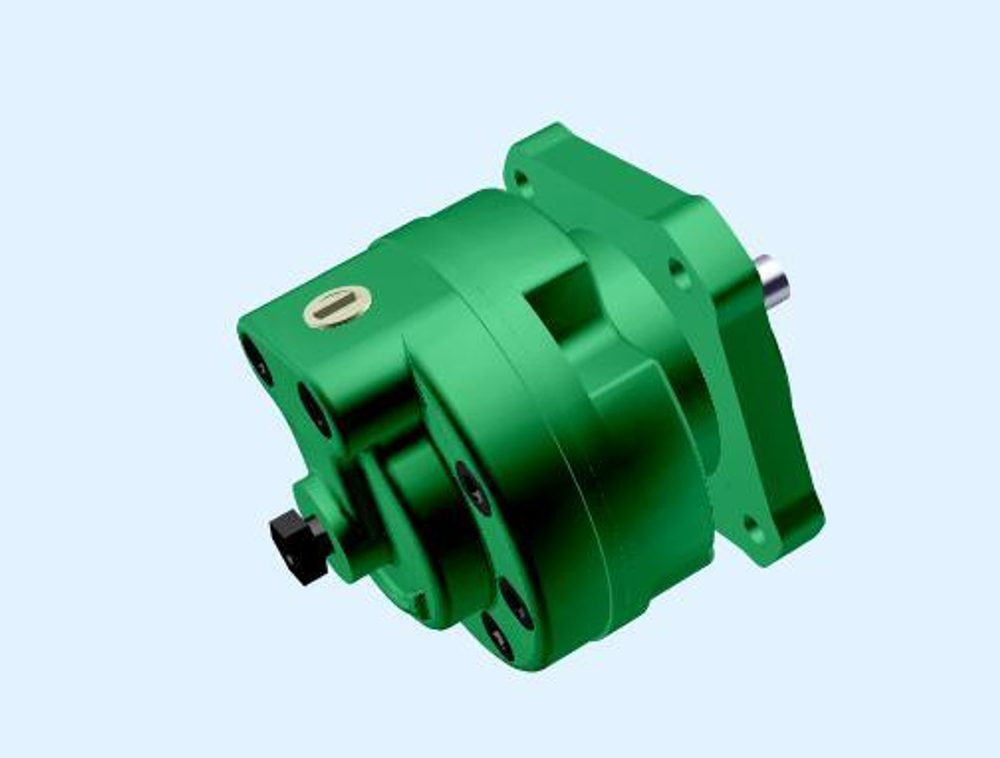

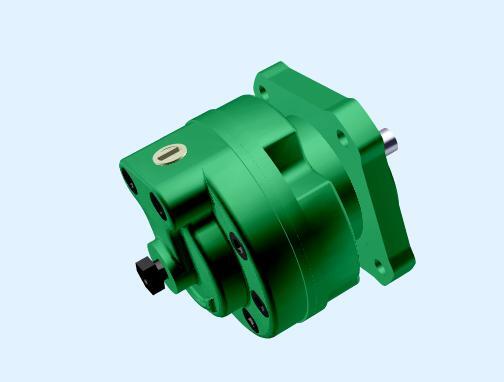

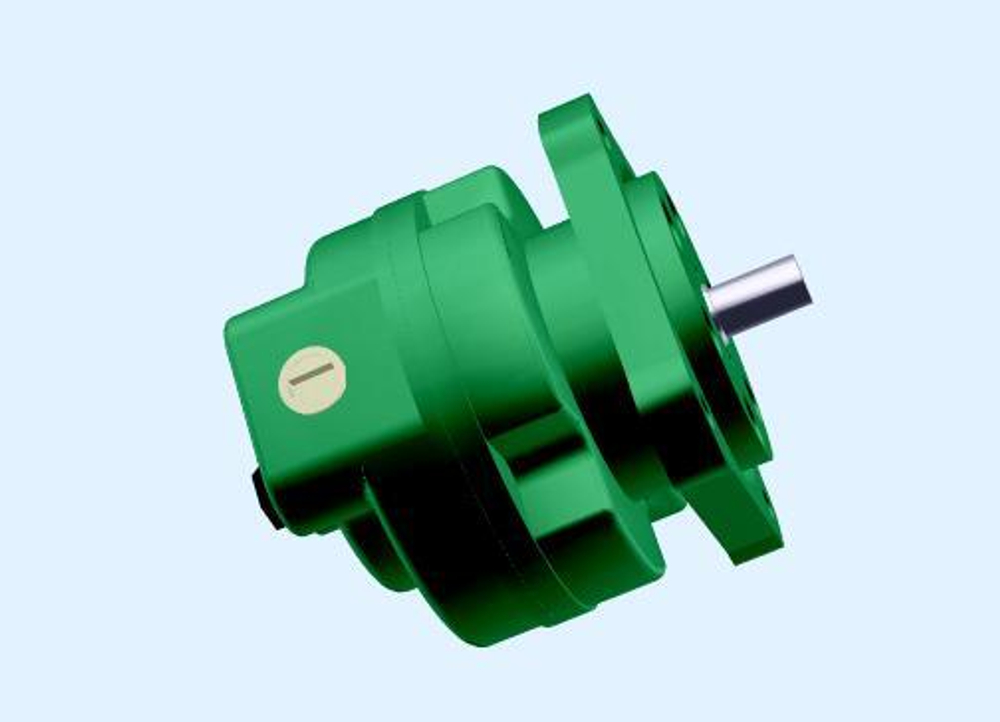

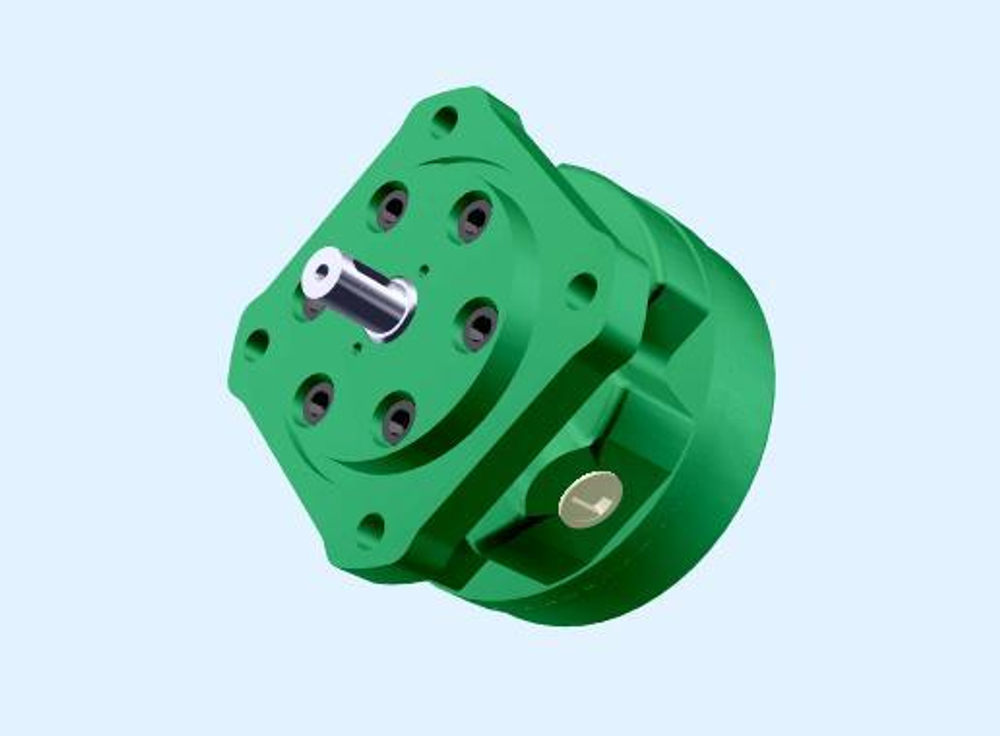

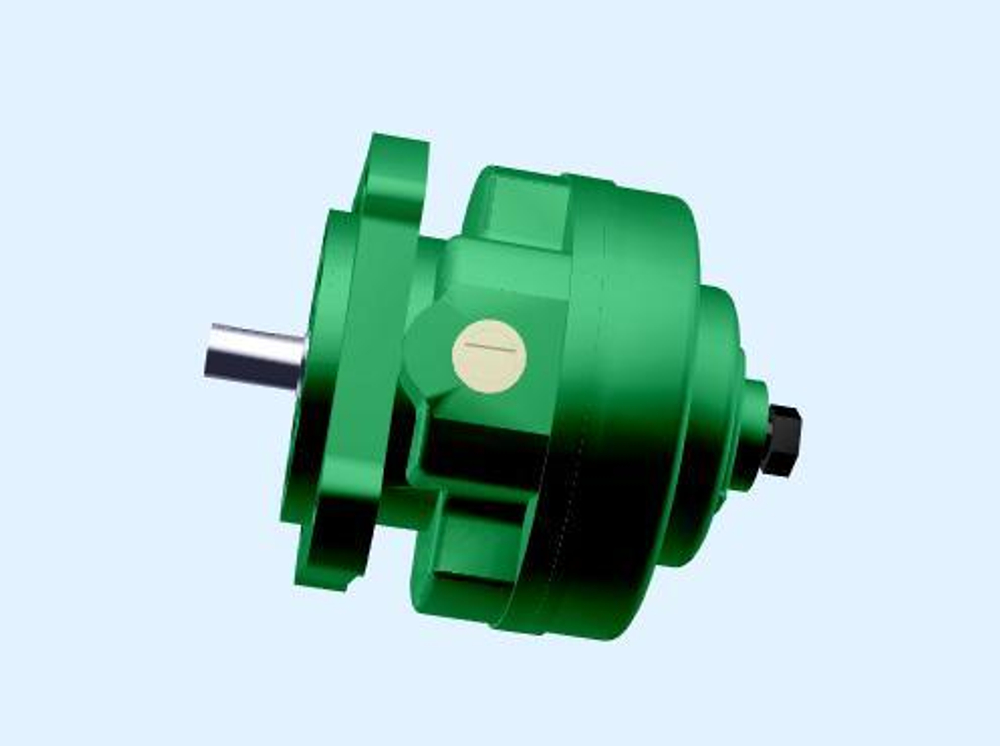

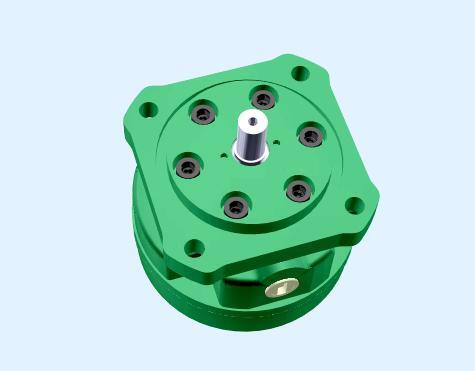

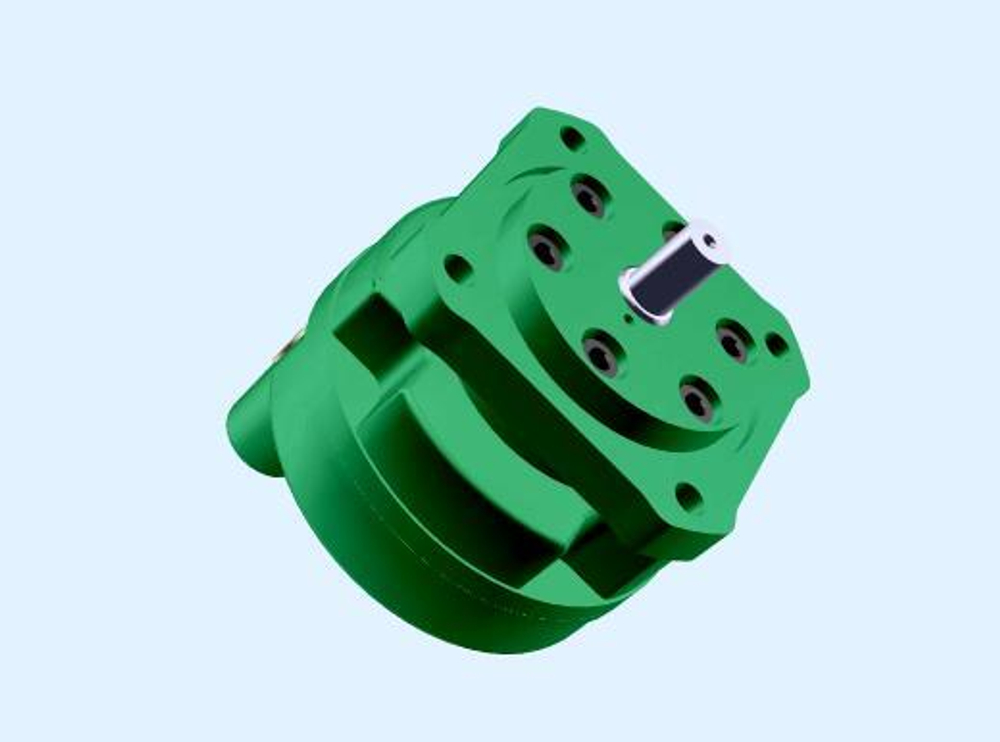

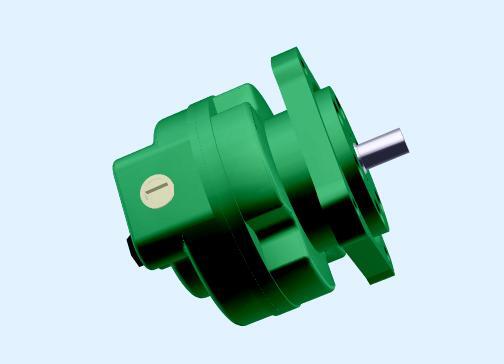

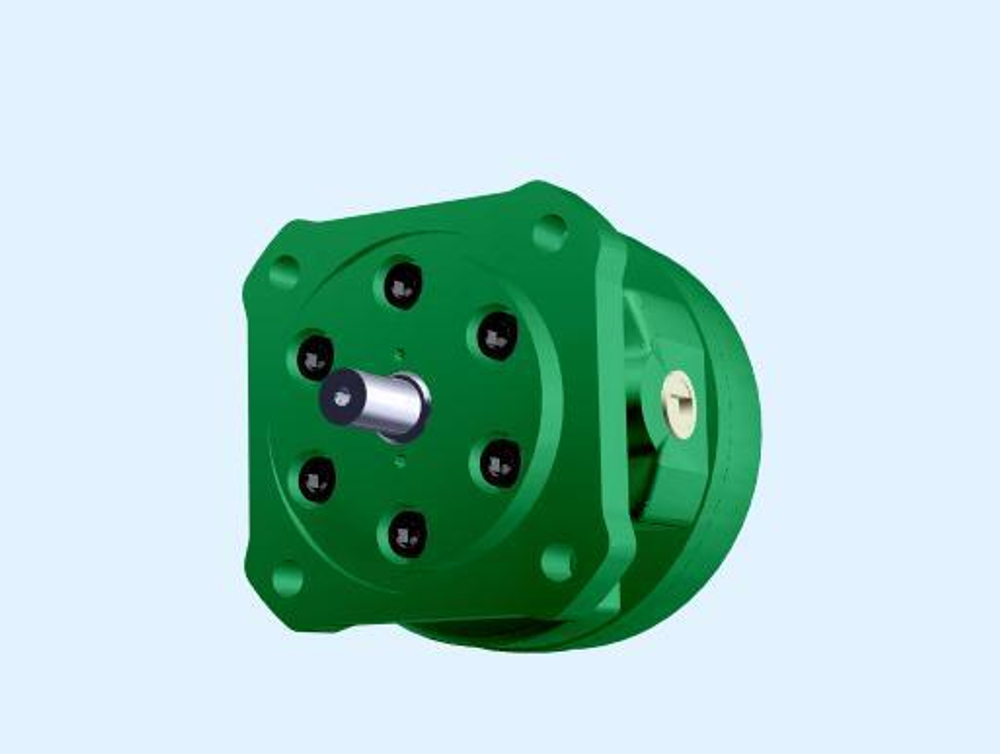

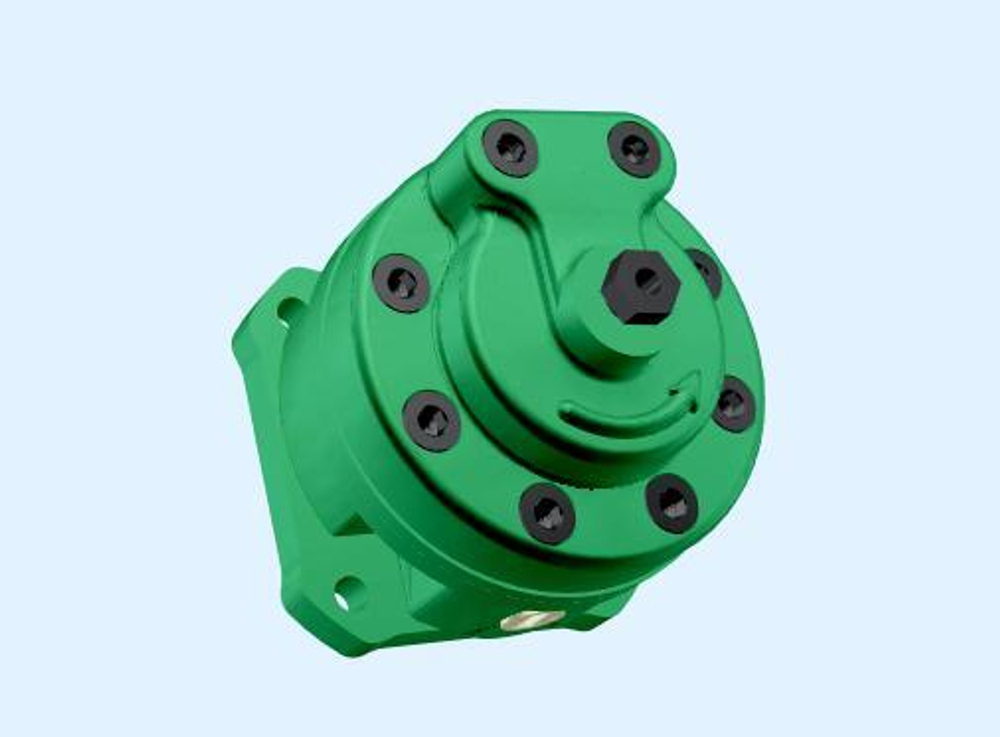

Насос БГ12-41Б

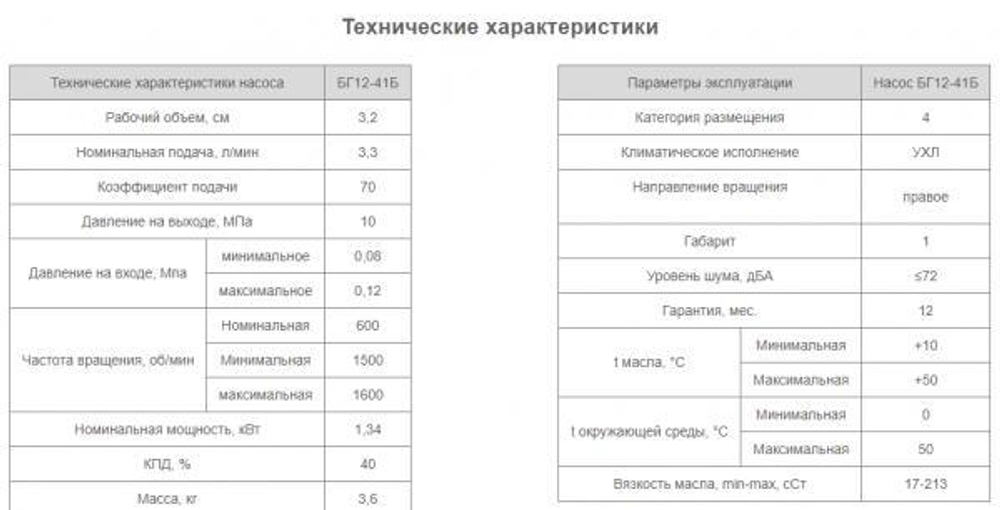

Насос БГ12-41Б – однопоточный пластинчатый масляный гидронасос двукратного действия. Применяется для подачи нерегулируемого по величине и постоянного по направлению потока минерального масла в гидроприводы машин, станков и других механизмов. Производительность – 3,3 литров в минуту, давление – 10 Мпа. Вес – 3,6 кг. Соответствует ТУ 2.053.1342-78.

Климатическое исполнение лопастного насоса БГ12-4 согласно ГОСТ 15150-69, УХЛ – для районов с умеренно холодным климатом. Категория размещения – 4. Требования к рабочей жидкости для насоса БГ12-41Б:

• Тонкость фильтрации масла – 25 мкм;
• Класс чистоты – не грубее 12 согласно ГОСТ 17216-71;
• Рекомендуемые марки масел – ИГП, ВНИИ НП-403.

Рекомендации по монтажу и эксплуатации

Противопоказания и рекомендации по монтажу, установке, настройке из руководства по эксплуатации пластинчатого гидронасоса БГ12-41б:

• Насос устанавливается в любом положении;
• Для соединения валов привода и гидроузла применяется упругая муфта;
• Радиальное смещение валов – не более 0,1 мм, угловое ≤ 1°;
• Для защиты гидросистемы от перегрузок предохранительный клапан настраивается на давление 10 Мпа;
• Расход клапана не должен быть ниже подачи маслонасоса;
• При подборе трубопроводов и фильтров нужно учитывать максимальную скорость потока масла (1,5 м/с) и абсолютное давление на входе от 0,12 до 0,08 МПа;
• Шланги не должны иметь резких перегибов, должны быть очищены от механических загрязнений, в местах соединения иметь герметичное уплотнение;
• Концы трубопроводов не должны доходить до дна маслобака на 3 диаметра трубы;
• Концы труб обрезаются под углом 45°;
• Расстояние между маслопроводами не должно быть меньше 250 мм;
• Объем жидкости в баке должен быть не менее двухминутной подачи насоса (21 л);
• Сухой ход недопустим, перед запуском гидравлический насос заполняется маслом.
