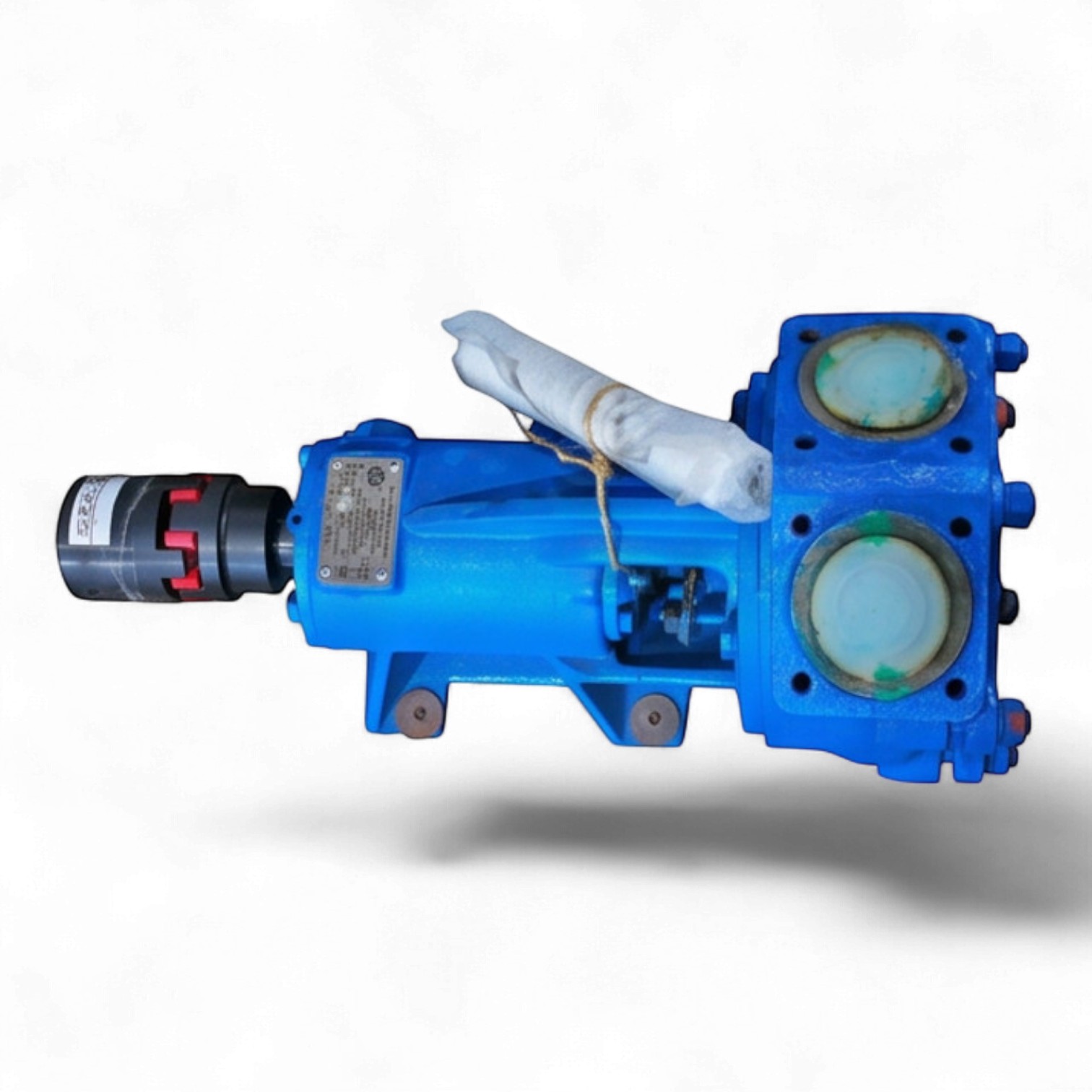

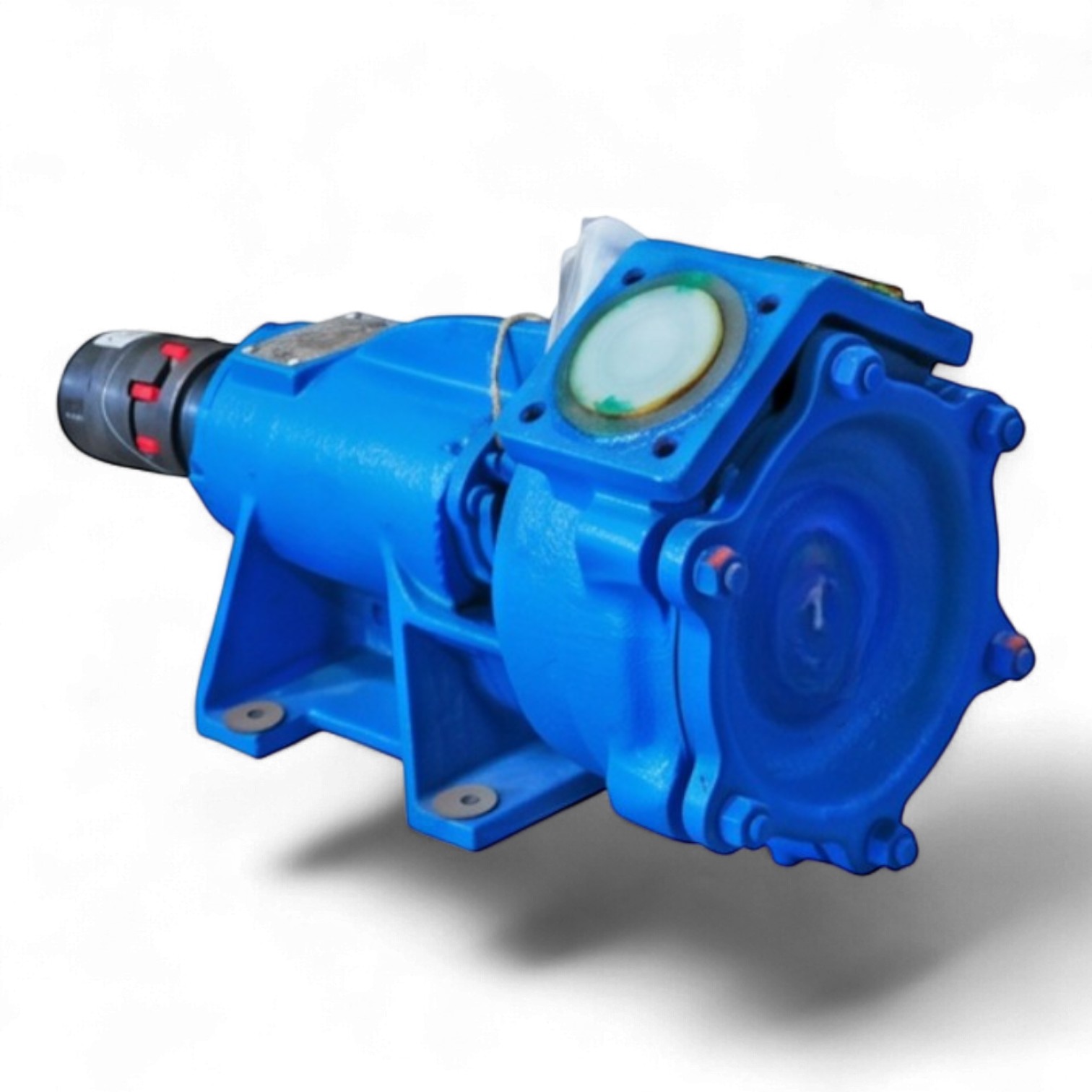

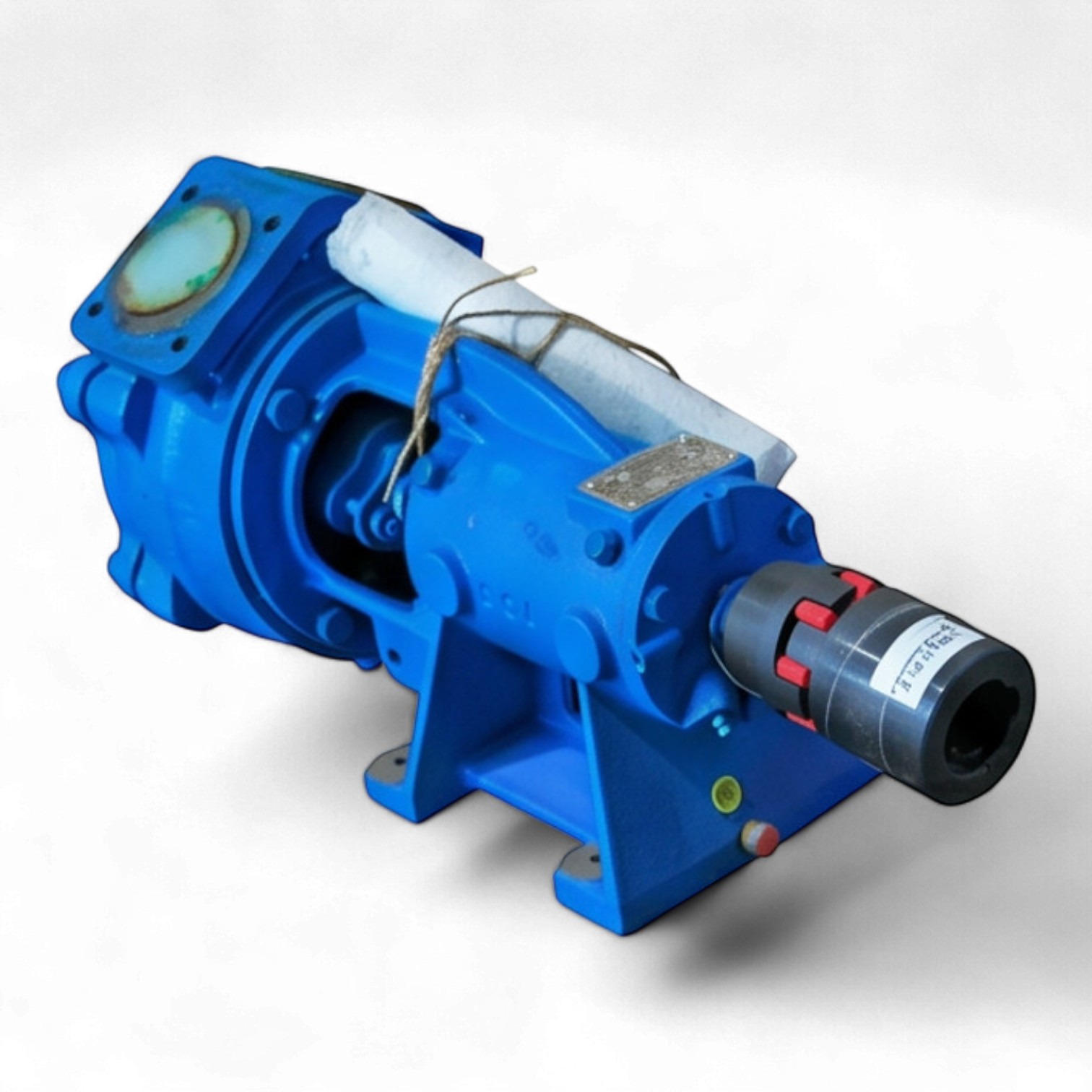

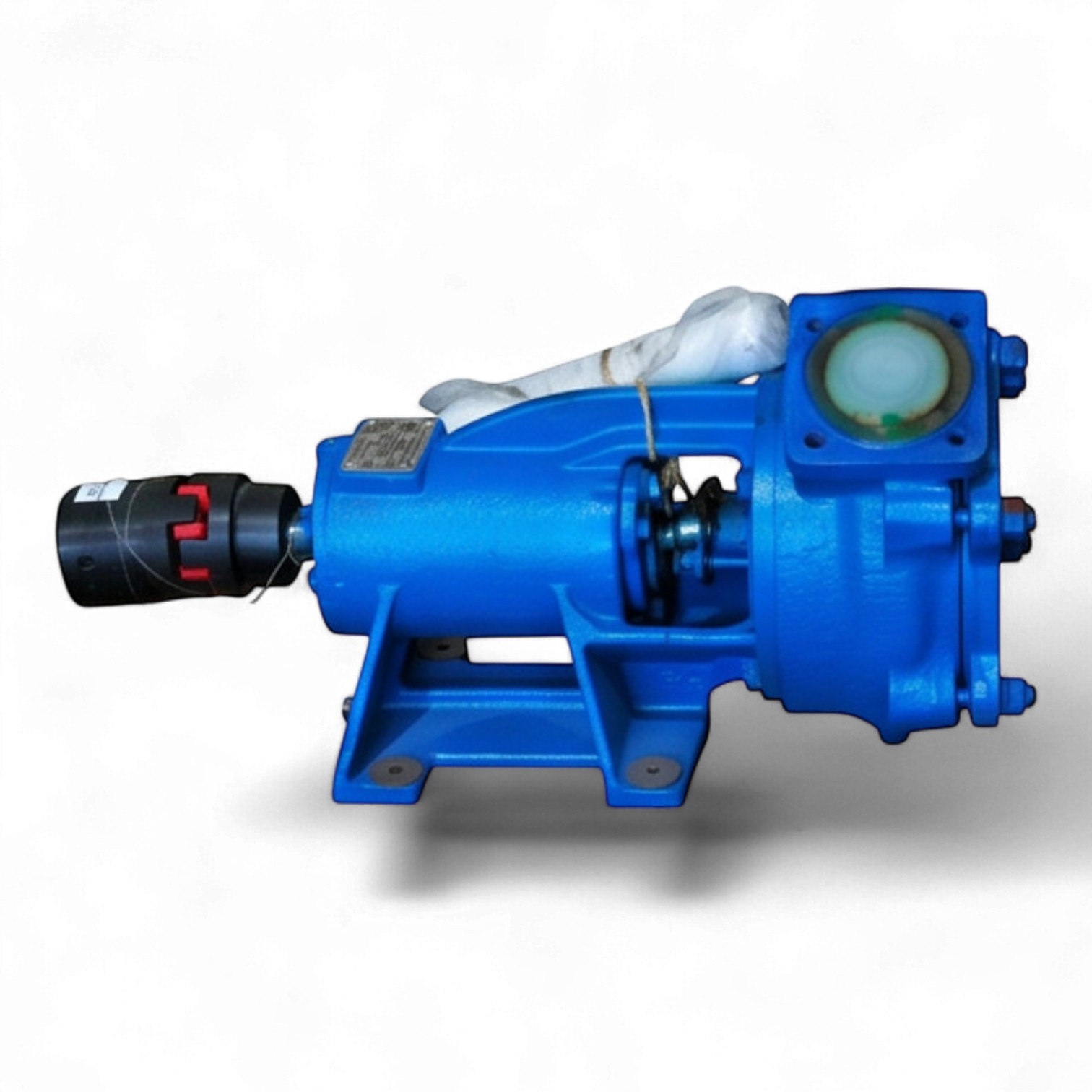

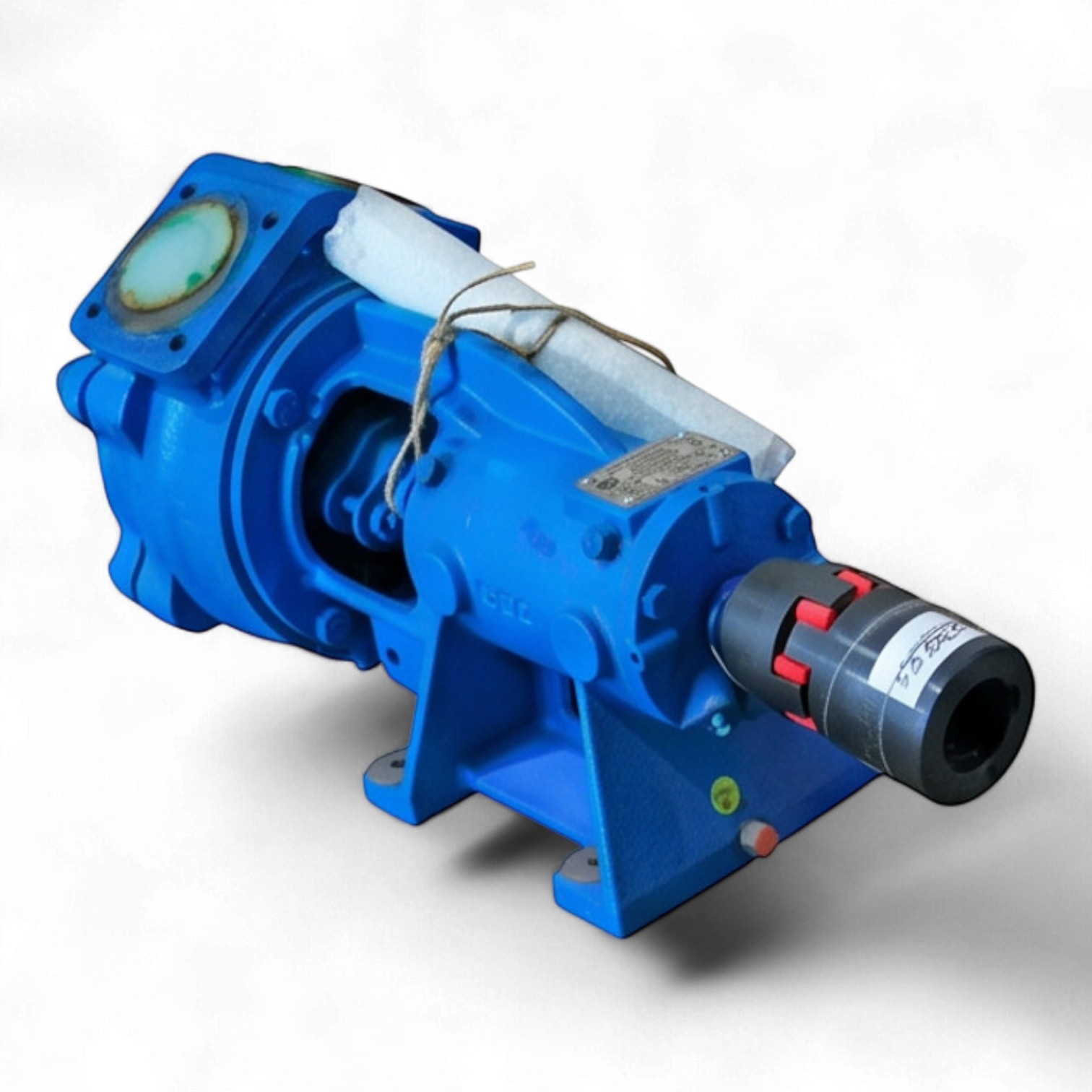

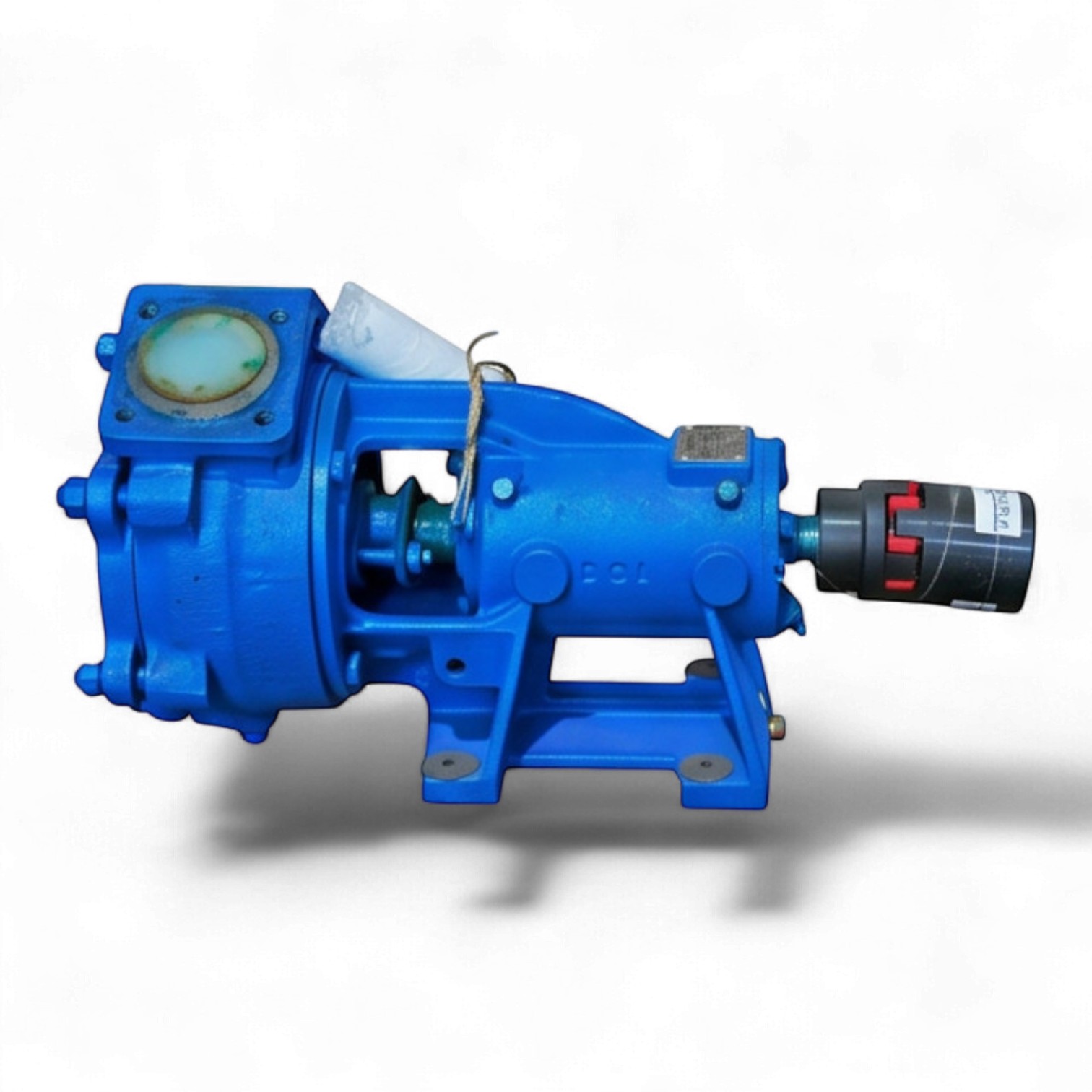

Техническое описание вихревого насоса ВКС 5/32А
Вихревой консольный самовсасывающий насос ВКС 5/32А представляет собой гидравлическое оборудование динамического типа, предназначенное для перекачивания технической воды, а также иных нейтральных жидкостей, кинематическая вязкость которых не превышает 36 сСт (36·10⁻⁶ м²/с). Модификация «А» указывает на исполнение проточной части из серого чугуна.
Конструктивные особенности и принцип работы
Агрегат выполнен в горизонтальном исполнении. Самовсасывающий эффект достигается за счет интеграции в конструкцию водоотделительного колпака, что позволяет осуществлять подъем рабочей среды с геометрической высоты всасывания до 4 метров. Рабочее колесо (импеллер) изготовлено из высокопрочной коррозионностойкой стали марки 20Х13, что обеспечивает повышенный ресурс эксплуатации при воздействии кавитационных процессов.
Технические характеристики:
- Номинальная подача: 18 м³/час (5 л/с);
- Номинальный напор: 32 м;
- Потребляемая мощность привода: рассчитан под электродвигатель 11 кВт;
- Тип уплотнения вала: сальниковое (мягкая набивка);
- Температурный режим: от -15°C до +85°C;
- Допустимое содержание механических примесей: не более 0,01% по массе, с максимальным размером твердых фракций до 0,05 мм.
Комплектация и монтаж
Данная позиция поставляется в базовой комплектации: без приводного электродвигателя и без фундаментной рамы. Предназначена для доукомплектации на месте эксплуатации или замены вышедшего из строя насосного узла в существующих системах. Соединение с валом двигателя осуществляется посредством упругой муфты.
