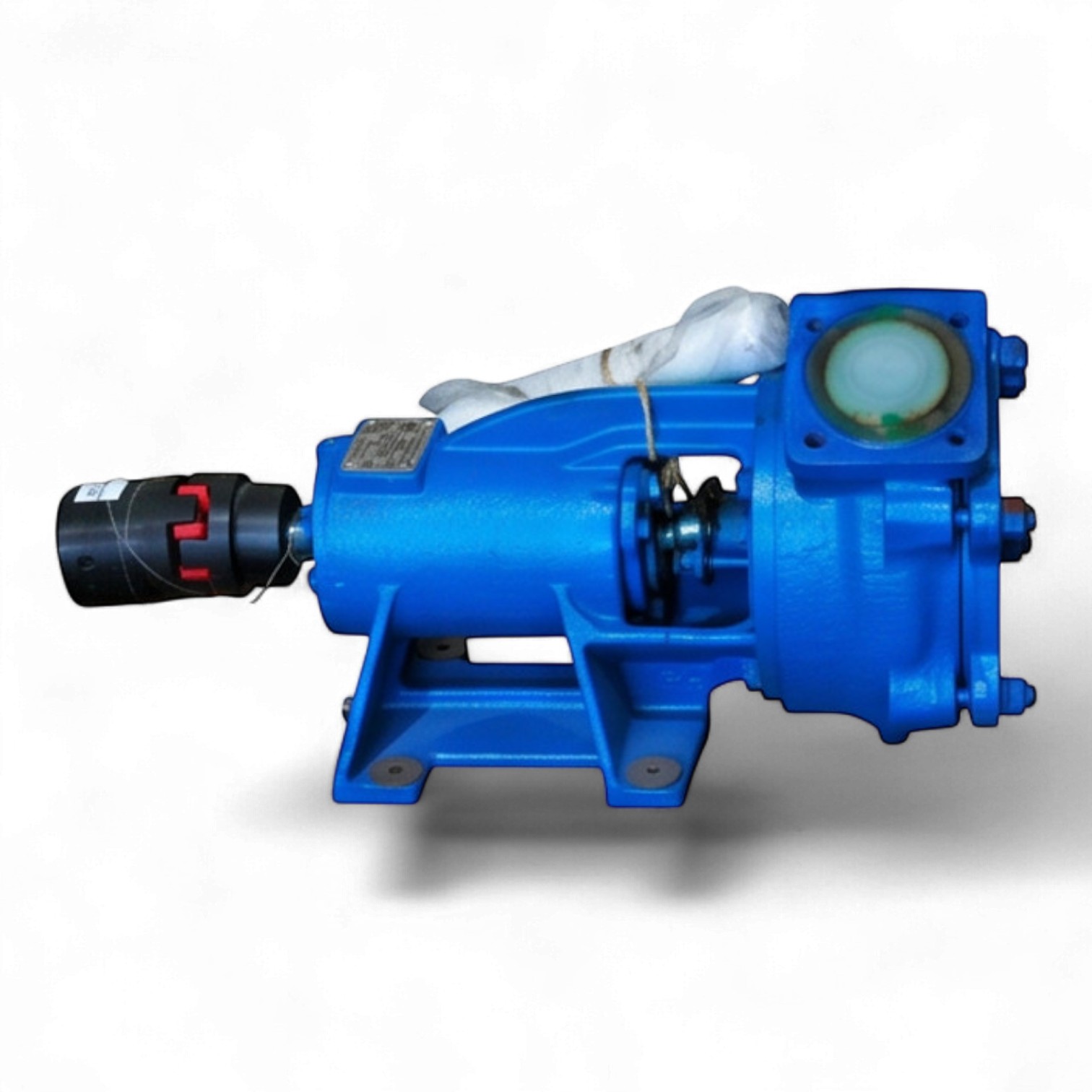

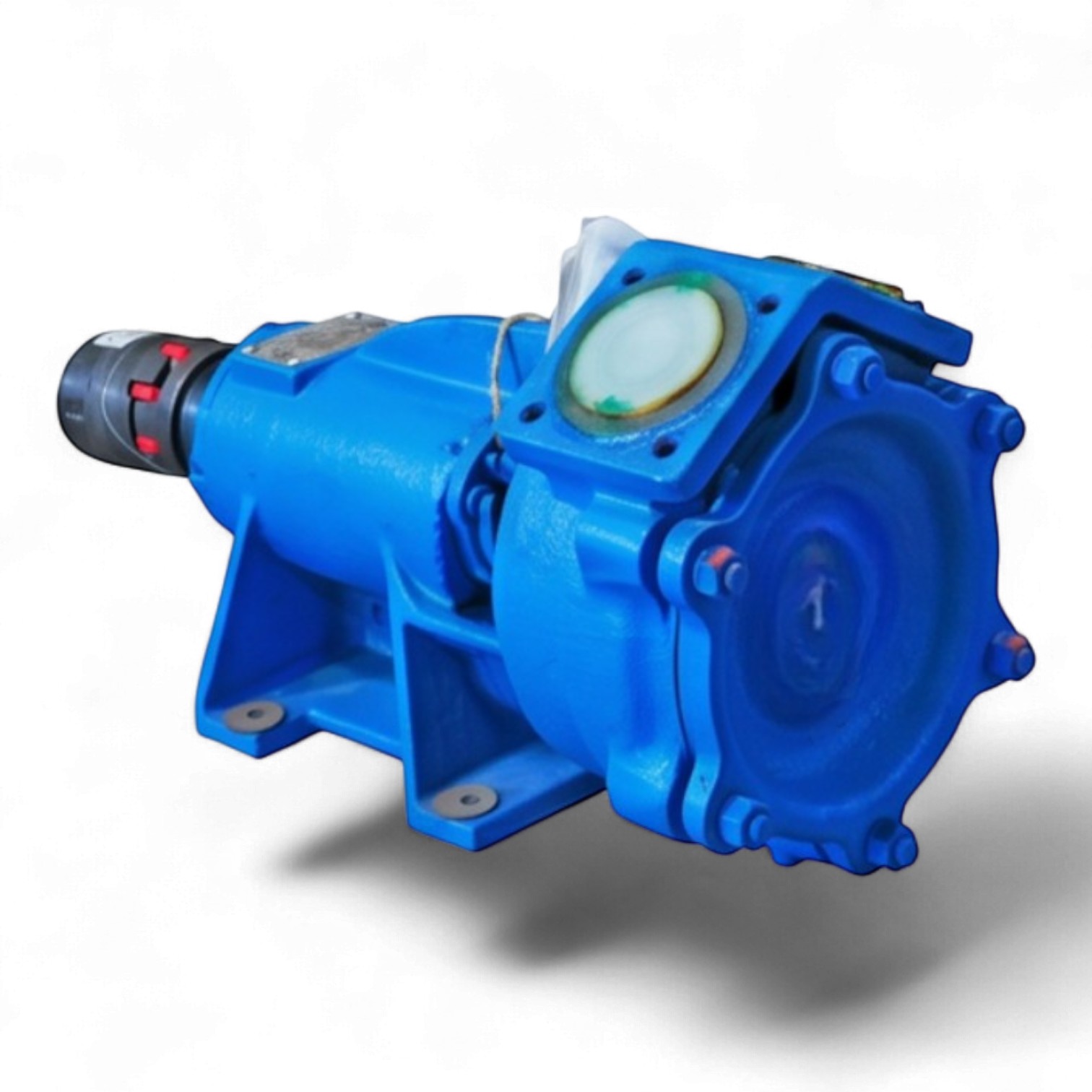

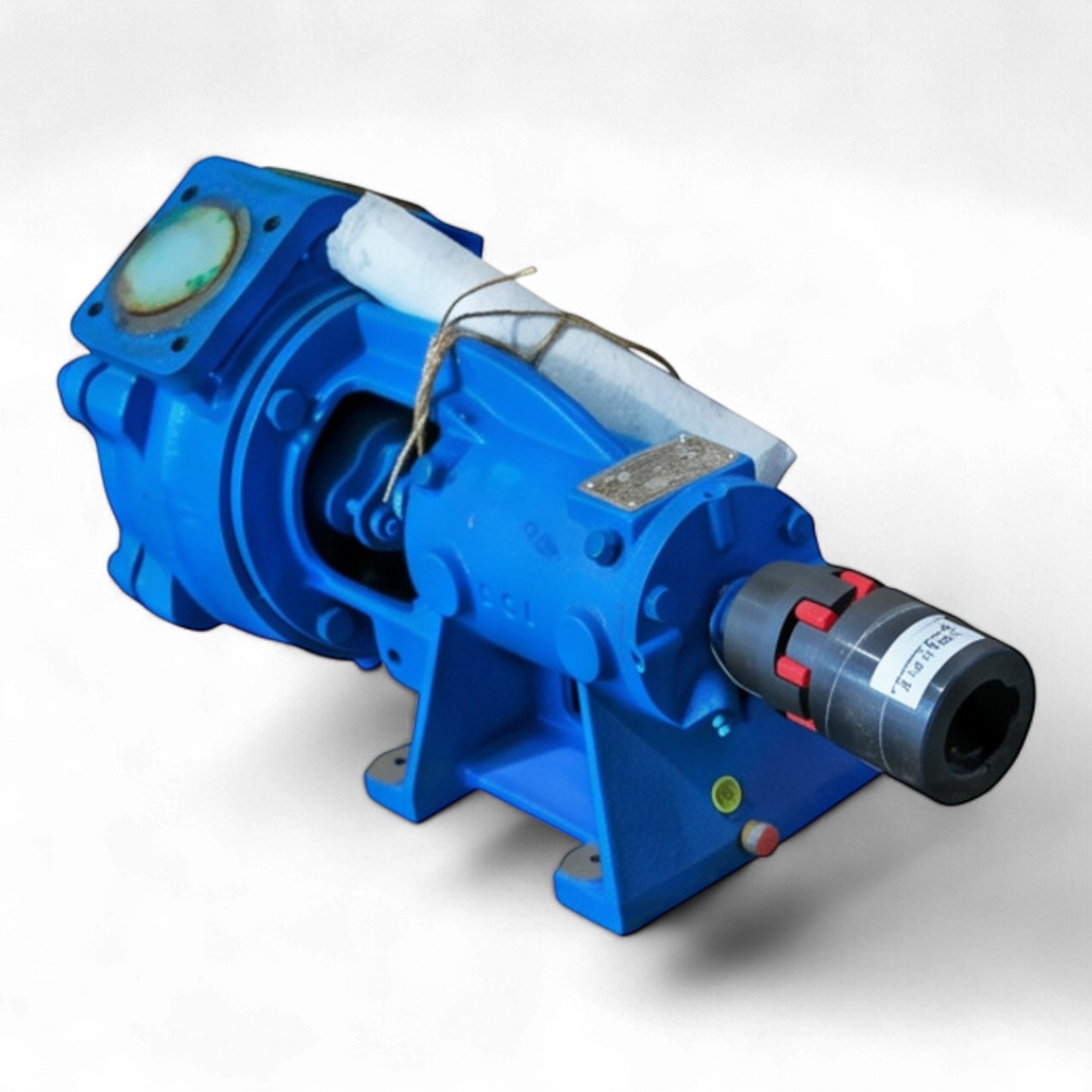

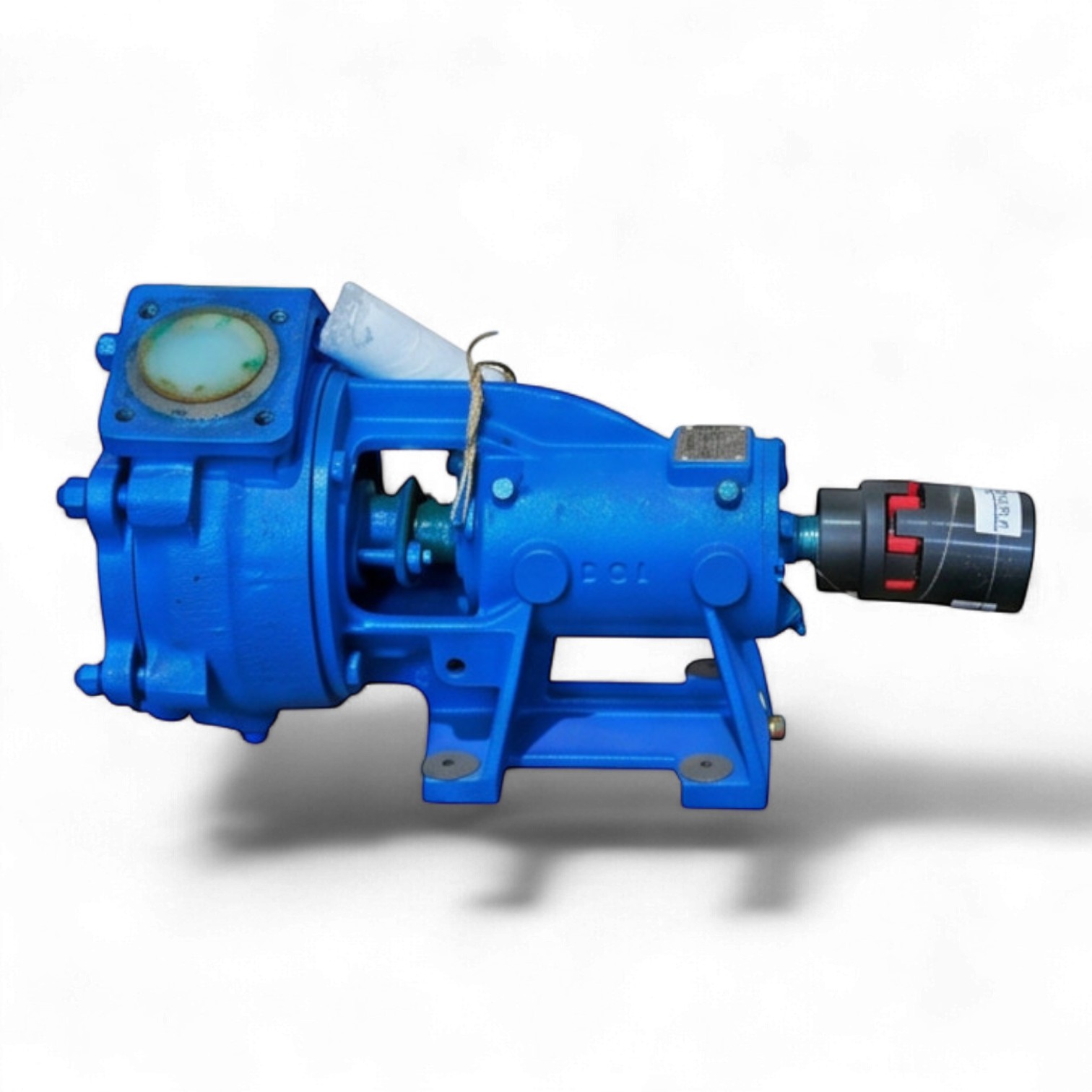

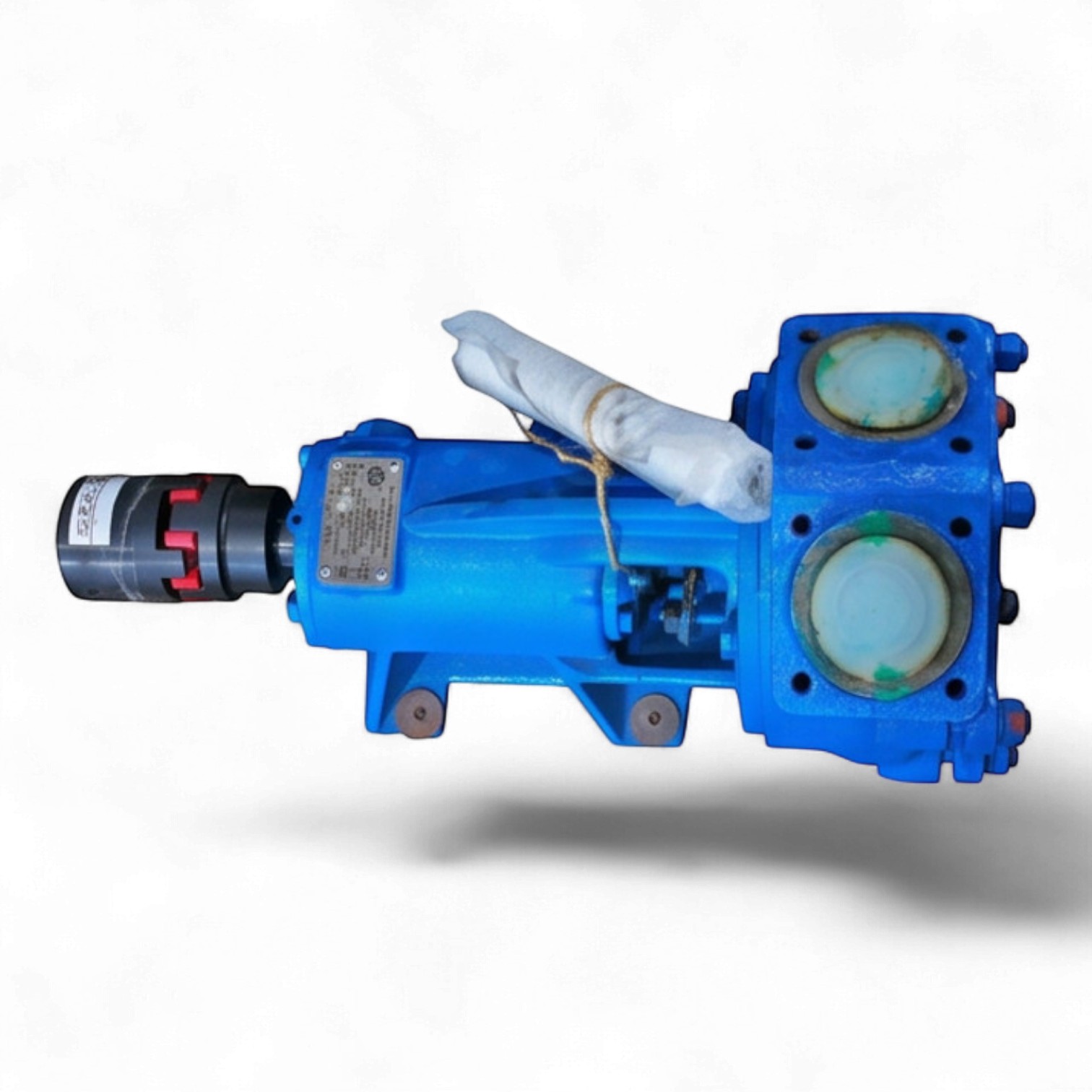

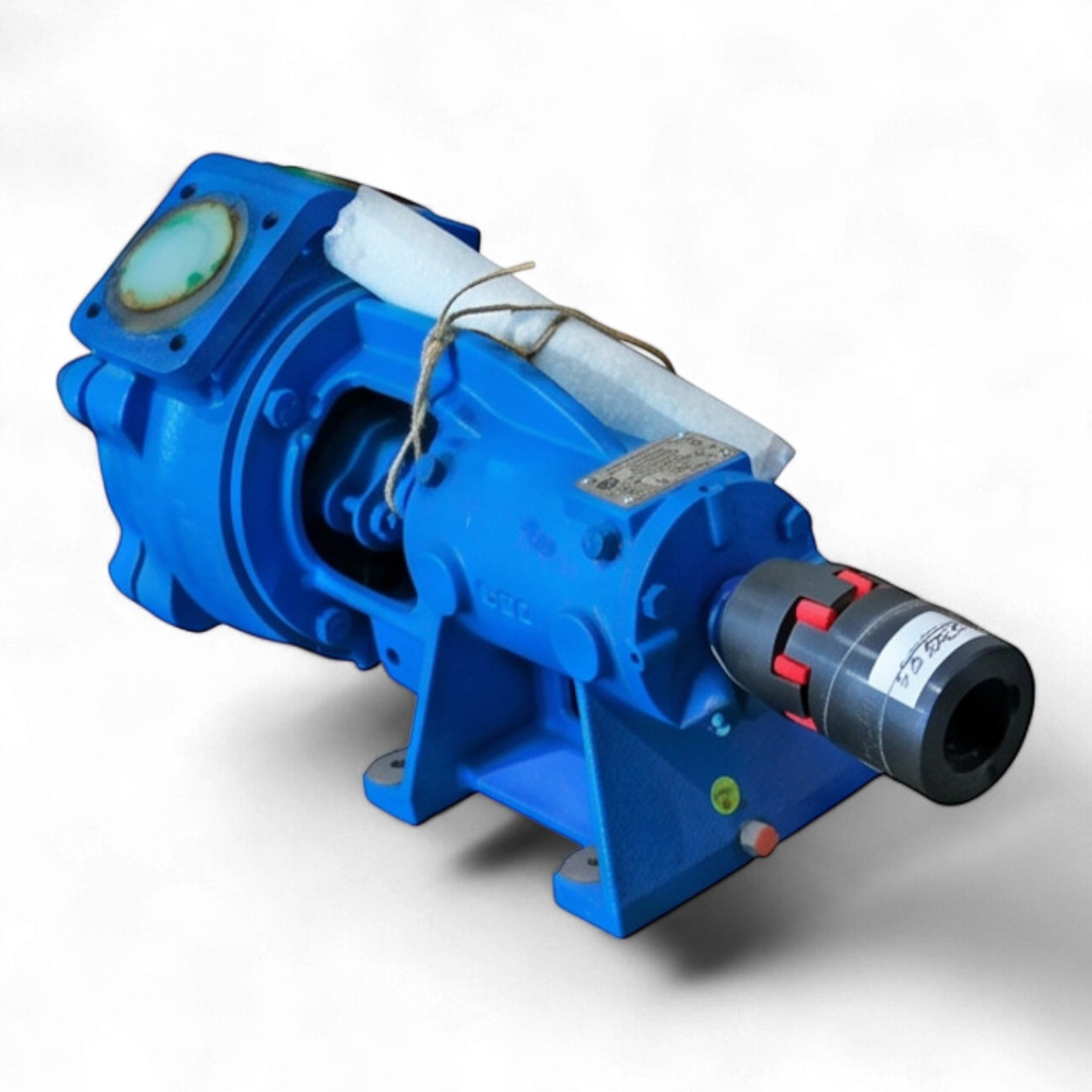

Техническое описание вихревого насоса ВКС 5/24А
Вихревой консольный самовсасывающий насос ВКС 5/24А представляет собой гидравлическое оборудование динамического типа, предназначенное для перекачивания технической воды и других химически нейтральных жидкостей. Конструктивное исполнение «А» подразумевает использование серого чугуна в качестве основного материала проточной части, что обеспечивает необходимую жесткость и износостойкость корпуса при эксплуатации в заданных температурных режимах от -15 °C до +85 °C.
Конструктивные особенности и принцип работы
Насос относится к категории самовсасывающих агрегатов благодаря интеграции водоотделительного колпака, позволяющего осуществлять подъем рабочей среды с геометрической глубины всасывания до 4 метров без предварительного заполнения подводящего трубопровода. Передача энергии потоку осуществляется посредством рабочего колеса из высокопрочной стали 20Х13, установленного на валу из стали Ст 45. Герметичность вала обеспечивается сальниковым уплотнением, минимизирующим утечки при сохранении высокой ремонтопригодности узла.
Технические характеристики:
- Производительность (подача): варьируется в диапазоне 8,5–18,5 м³/час в зависимости от рабочей точки.
- Напор: развиваемое давление составляет от 22 до 67 метров водяного столба.
- Привод: данная модификация поставляется без двигателя и фундаментной рамы (б/д, б/р) и рассчитана на агрегатирование с электродвигателем мощностью 11 кВт.
- Присоединительные размеры: диаметр входного и выходного патрубков составляет 40 мм.
- Требования к среде: кинематическая вязкость до 36 сСт; массовая концентрация твердых включений не более 0,01% при максимальном размере частиц до 0,05 мм.
Габаритно-массовые показатели
Компактные габариты корпуса (500х380х310 мм) и масса 38 кг позволяют интегрировать насосную часть в существующие технологические линии и модульные насосные станции. Оборудование предназначено для стационарной установки на жесткое основание.
