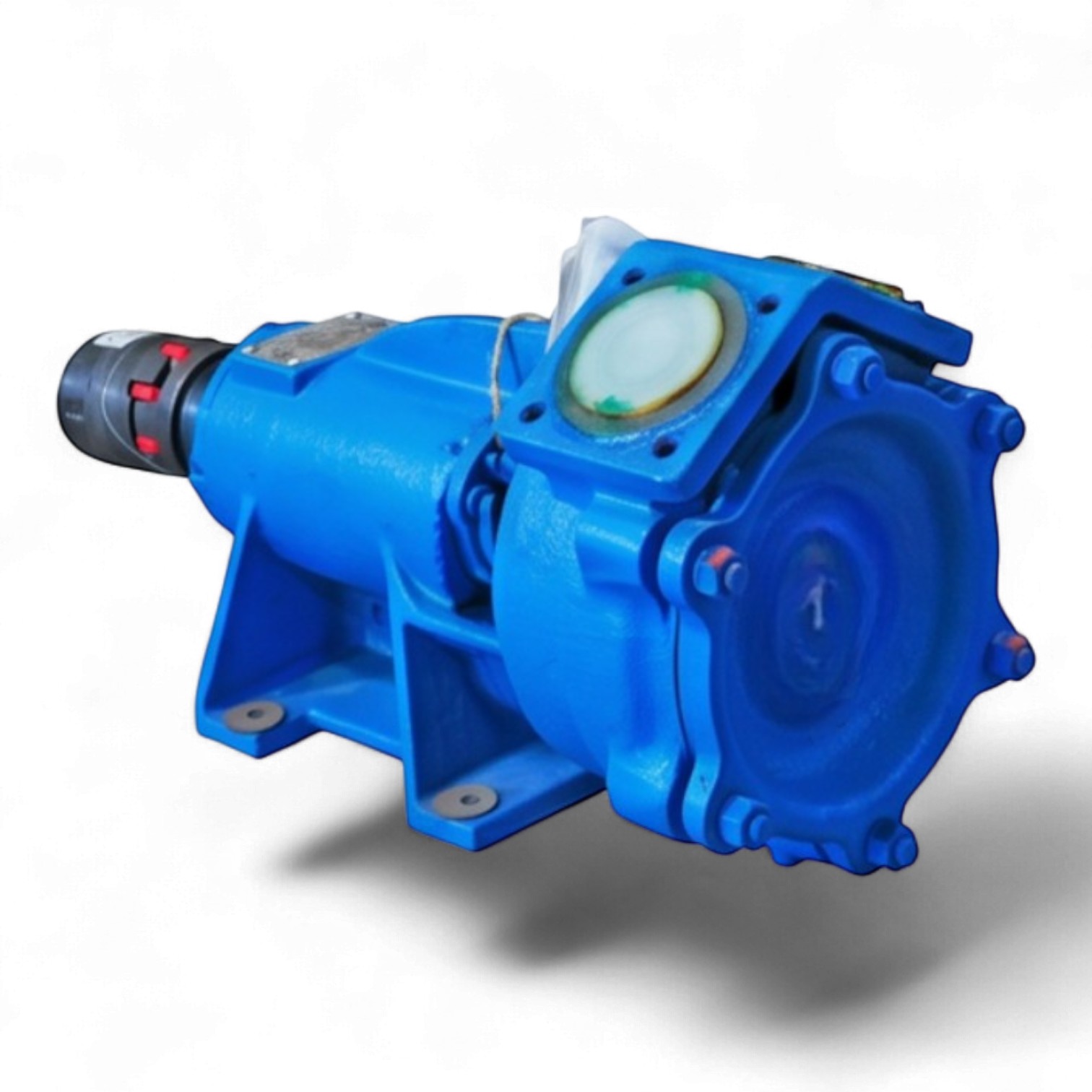

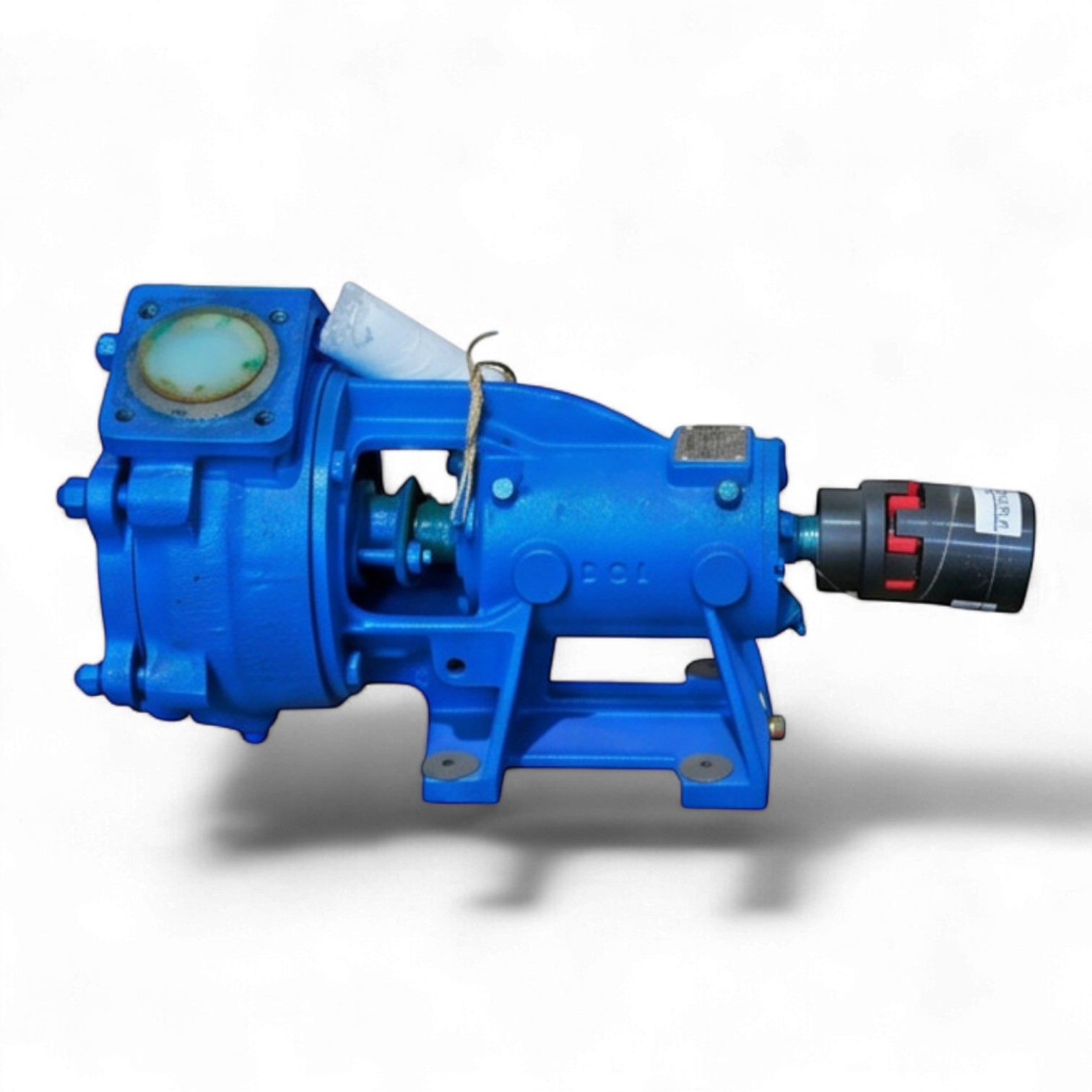

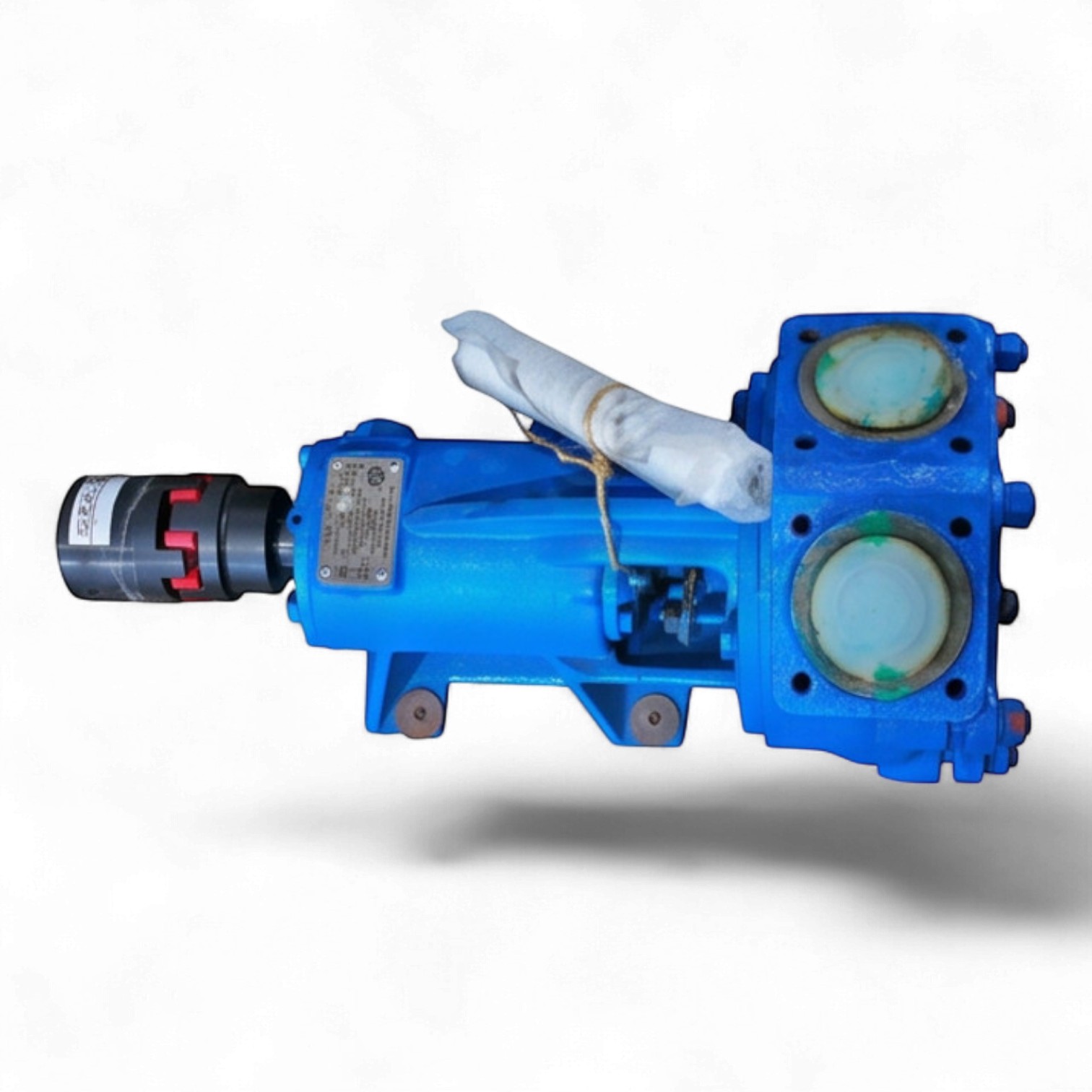

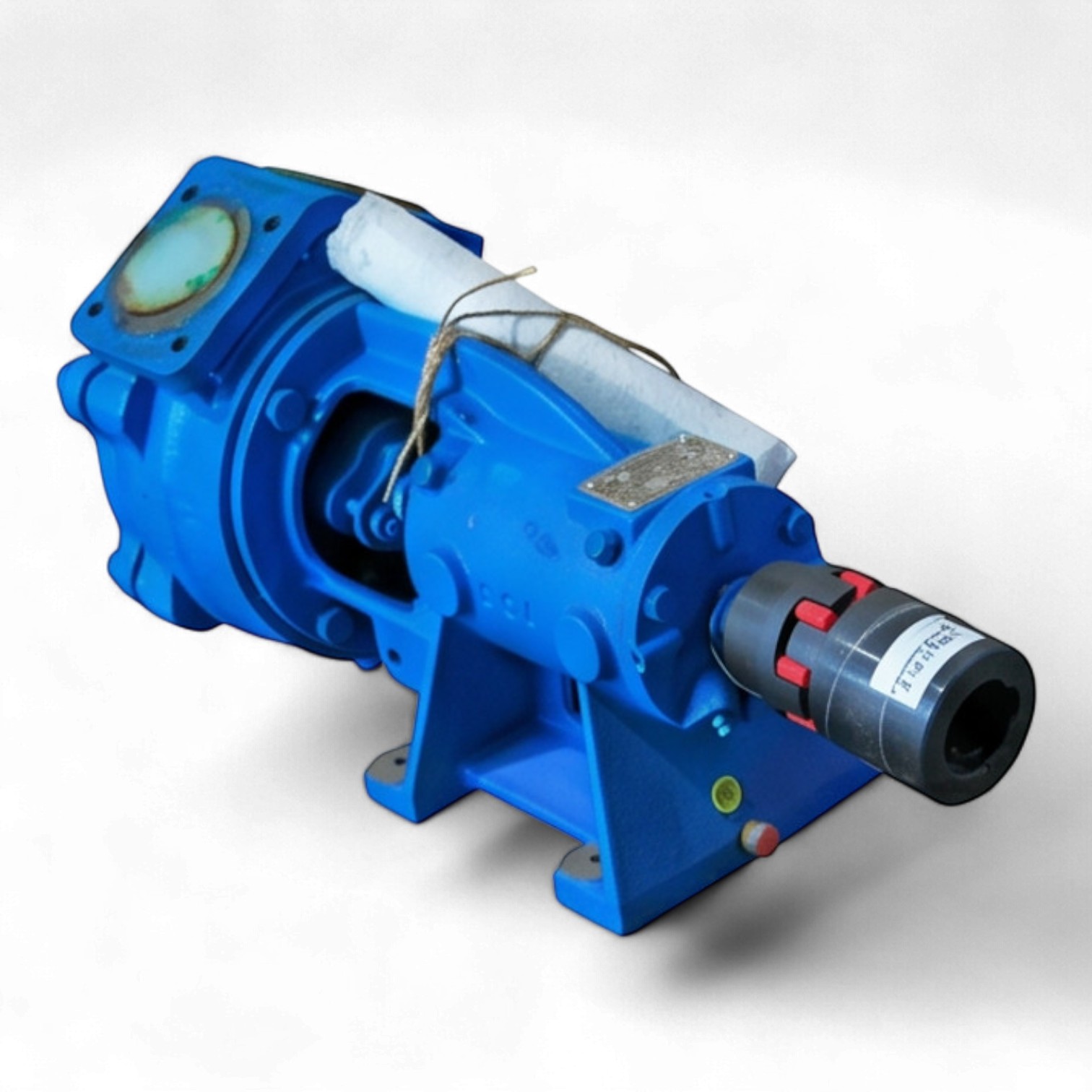

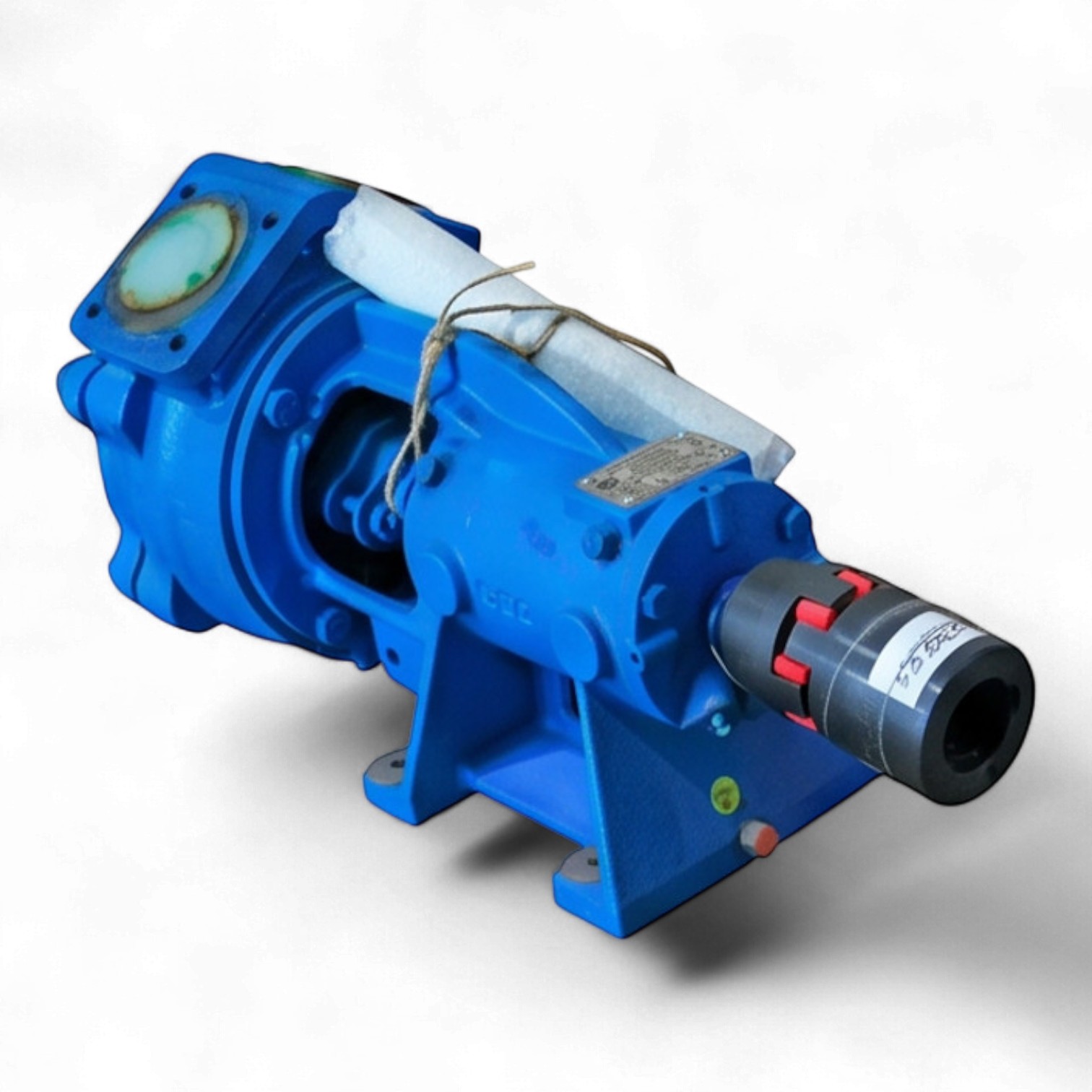

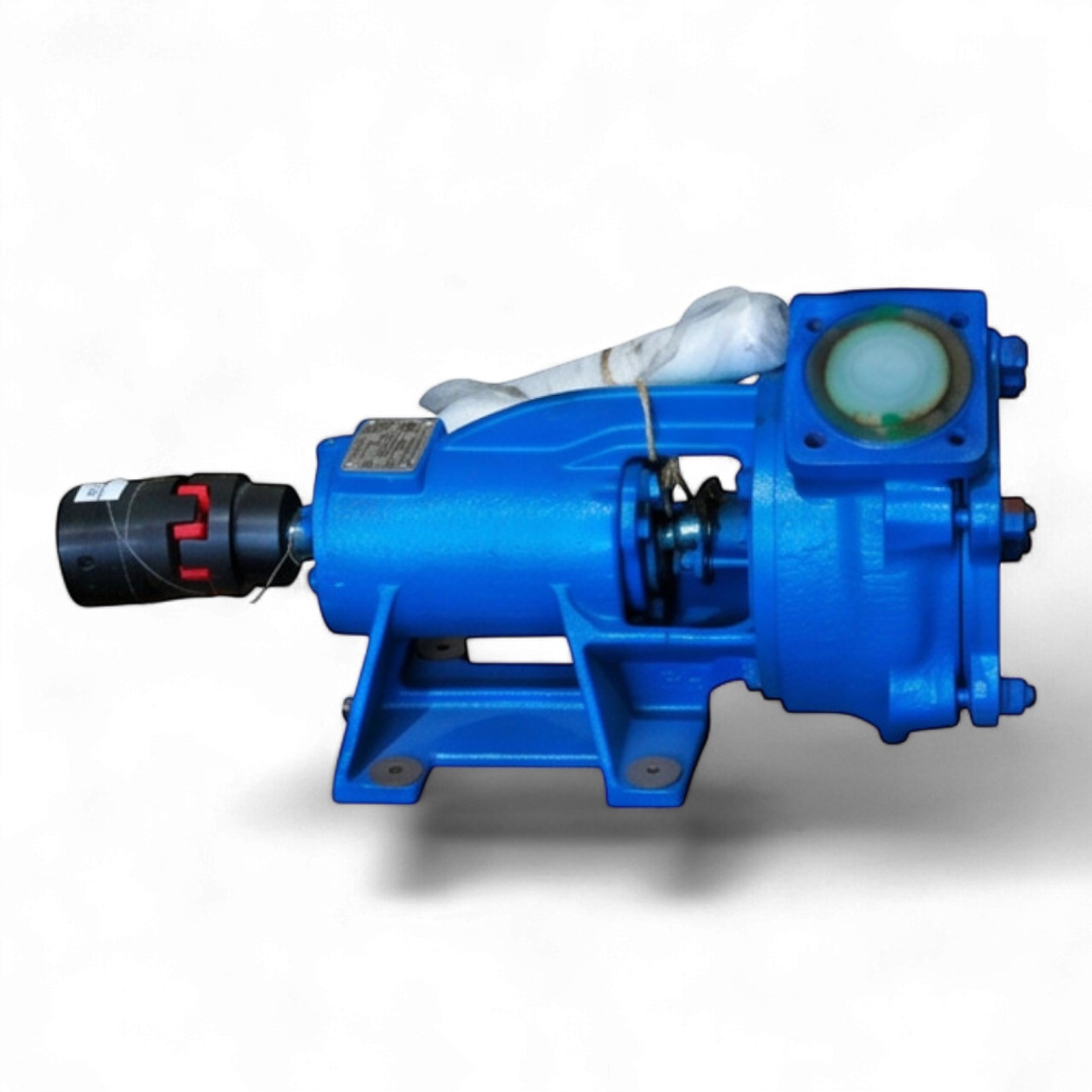

Техническое описание вихревого насоса ВКС 4/28А
Вихревой консольный самовсасывающий насос ВКС 4/28А представляет собой динамическую гидравлическую машину, предназначенную для перекачивания технической воды и других маловязких жидкостей, нейтральных к материалам проточной части. Оборудование соответствует исполнению «А» (проточная часть из серого чугуна) и предназначено для эксплуатации в стационарных условиях.
Конструктивные особенности и принцип работы
Насос относится к категории вихревых самовсасывающих агрегатов. Наличие воздушного колпака (водоотделителя) на напорном патрубке позволяет осуществлять пуск без предварительного заполнения всасывающей линии жидкостью, обеспечивая подъем среды с глубины до 4 метров. Передача крутящего момента осуществляется через упругую муфту. Герметизация вала обеспечивается мягким сальниковым уплотнением, что гарантирует высокую ремонтопригодность в полевых условиях.
Технические характеристики:
- Тип оборудования: Вихревой консольный самовсасывающий
- Материал проточной части: Чугун (исполнение «А»)
- Номинальная подача: 12.0 м³/час
- Номинальный напор: 40 м.в.ст.
- Глубина самовсасывания: до 4 м
- Температурный режим: от –15 °C до +85 °C
- Уплотнение вала: Сальниковое
- Требуемая мощность привода: 7.5 кВт
- Габаритные размеры: 434х260х366 мм
- Масса нетто: 36 кг
Требования к перекачиваемой среде
Допускается содержание твердых включений не более 0,01% по массе с максимальным размером частиц до 0,05 мм. Кинематическая вязкость перекачиваемой жидкости не должна превышать 36 сСт.
