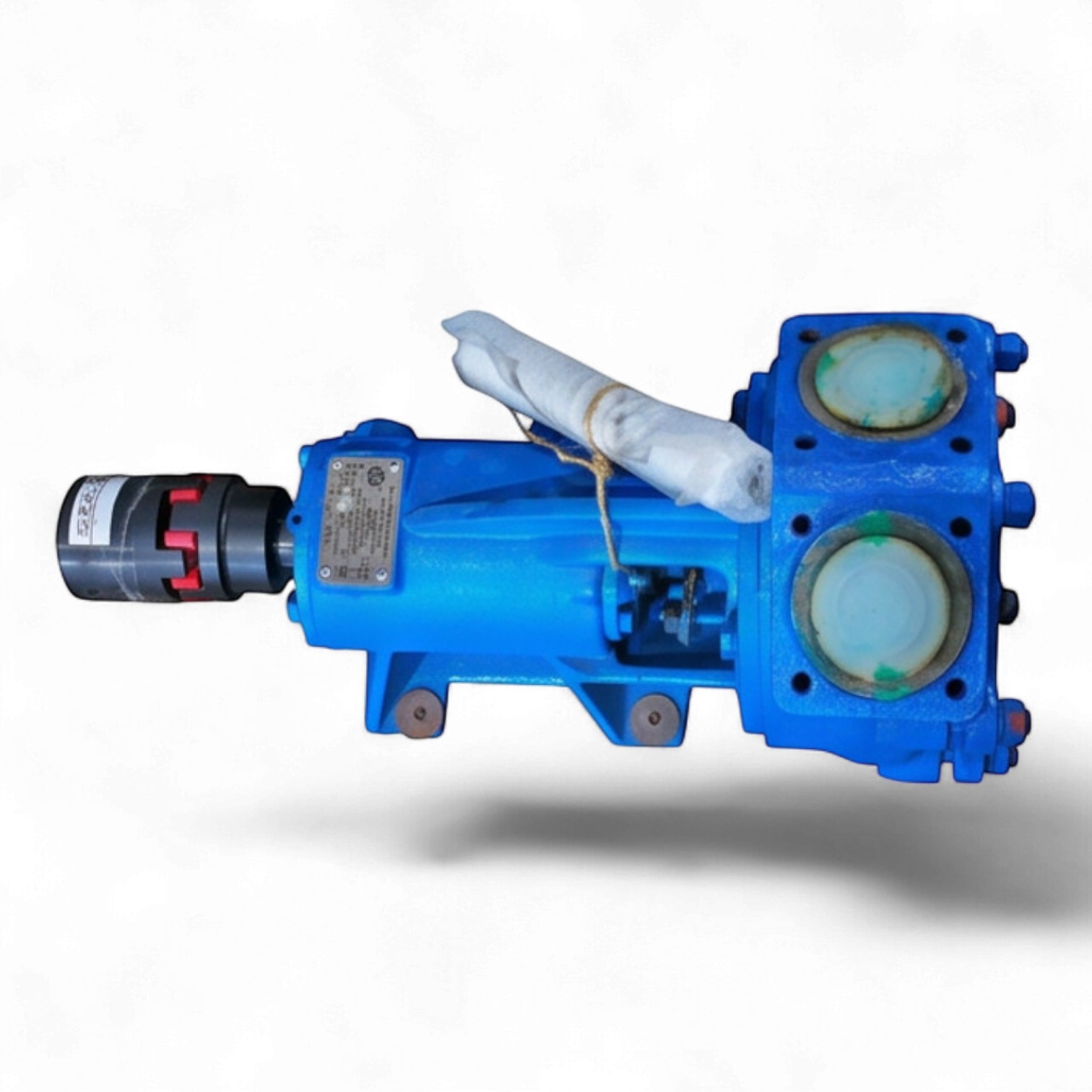

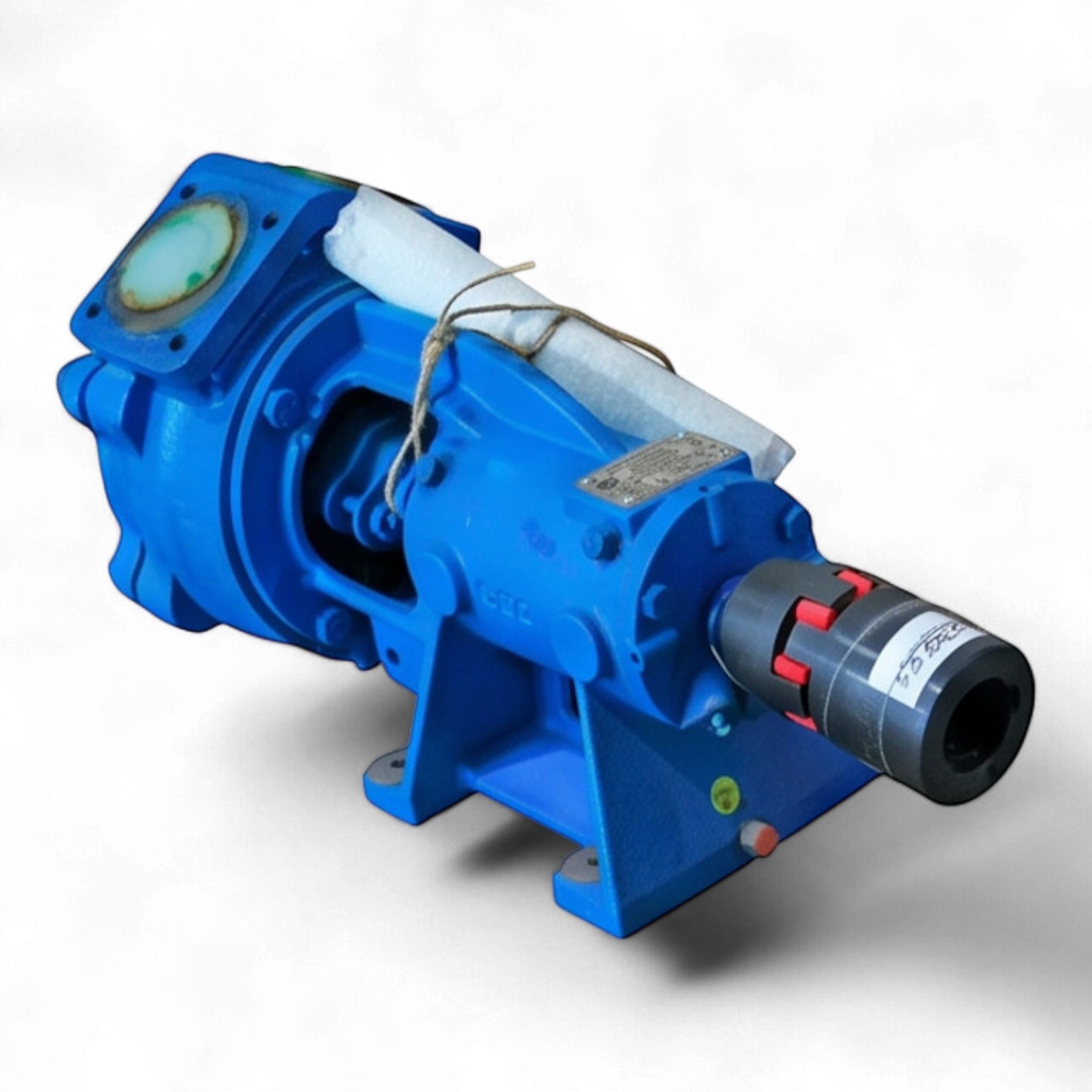

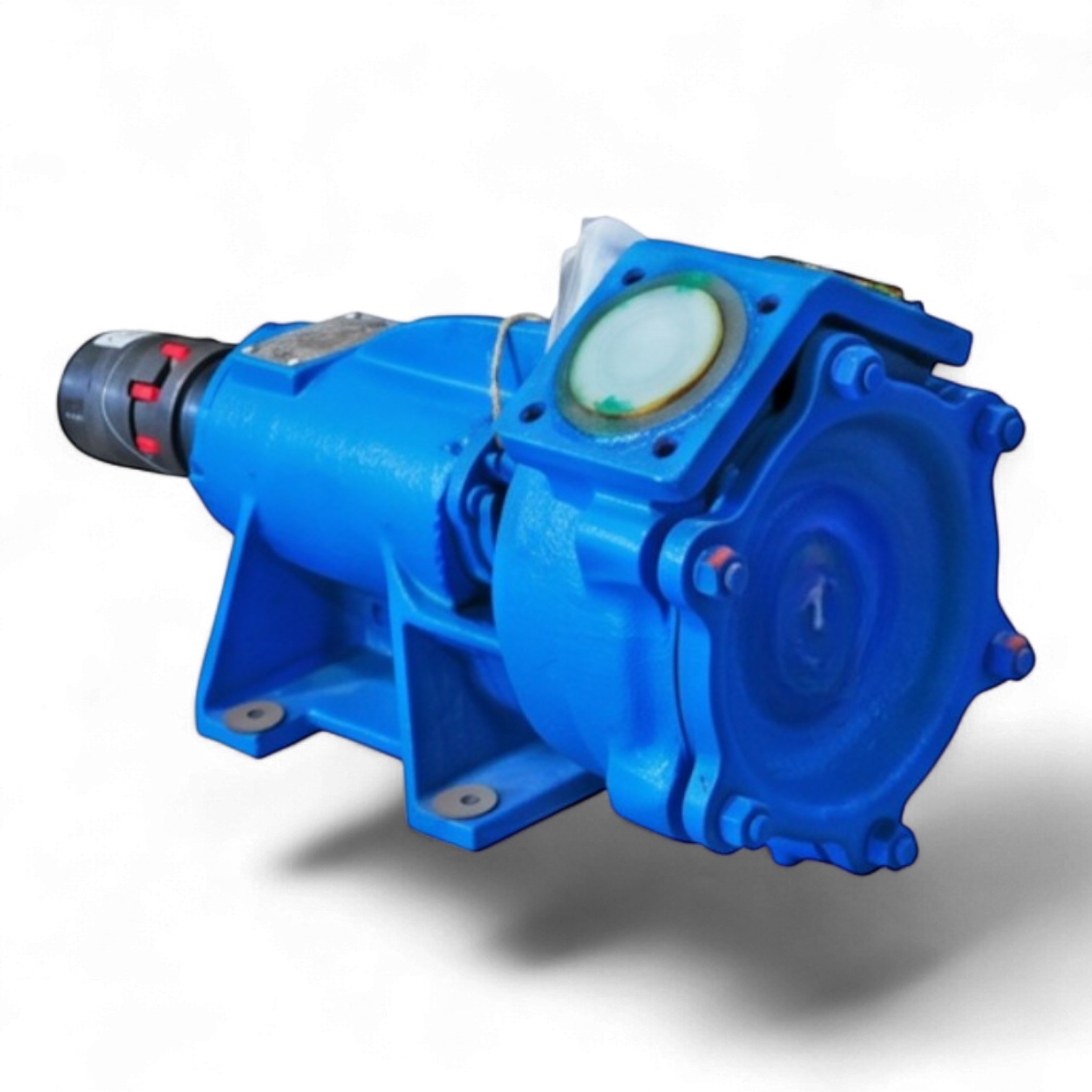

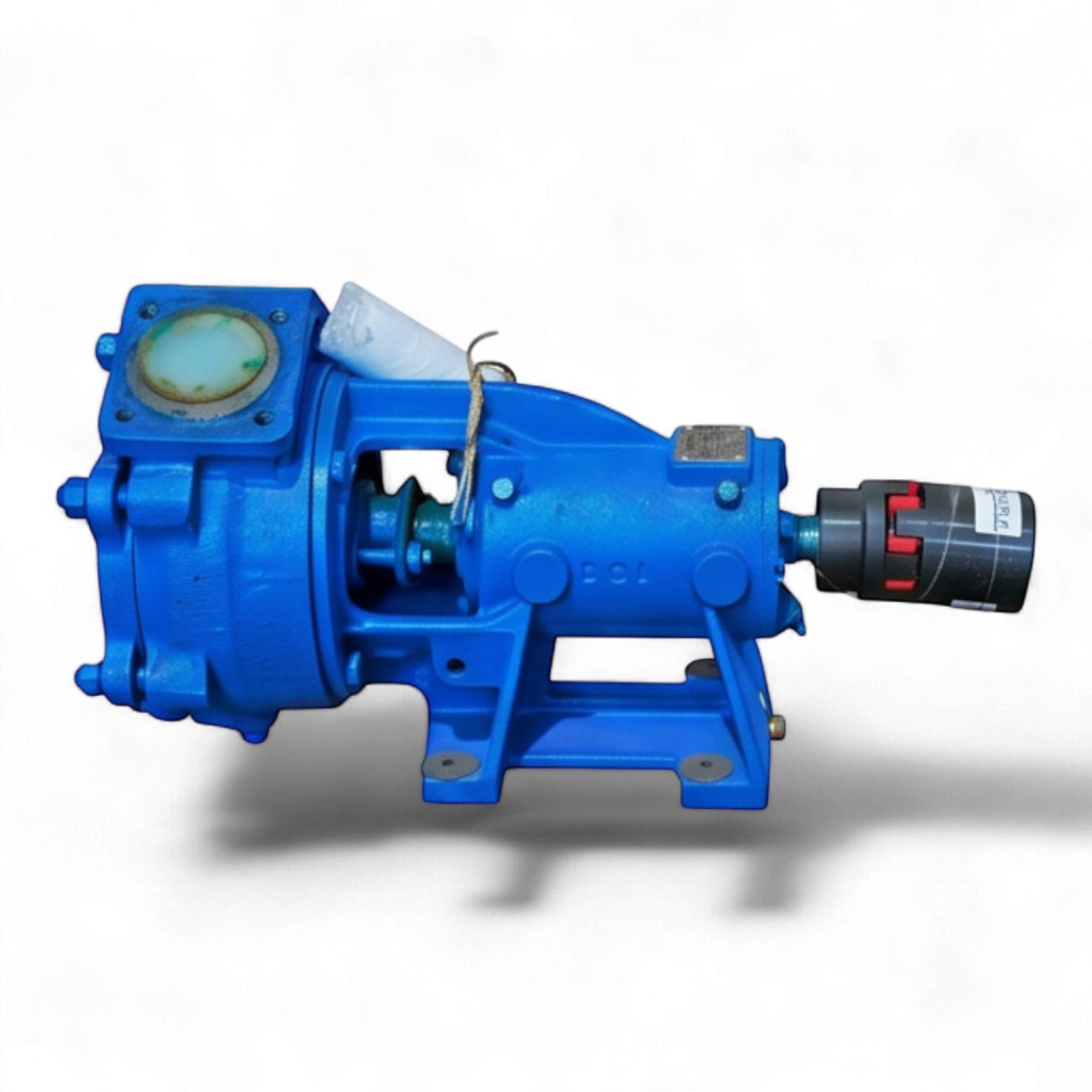

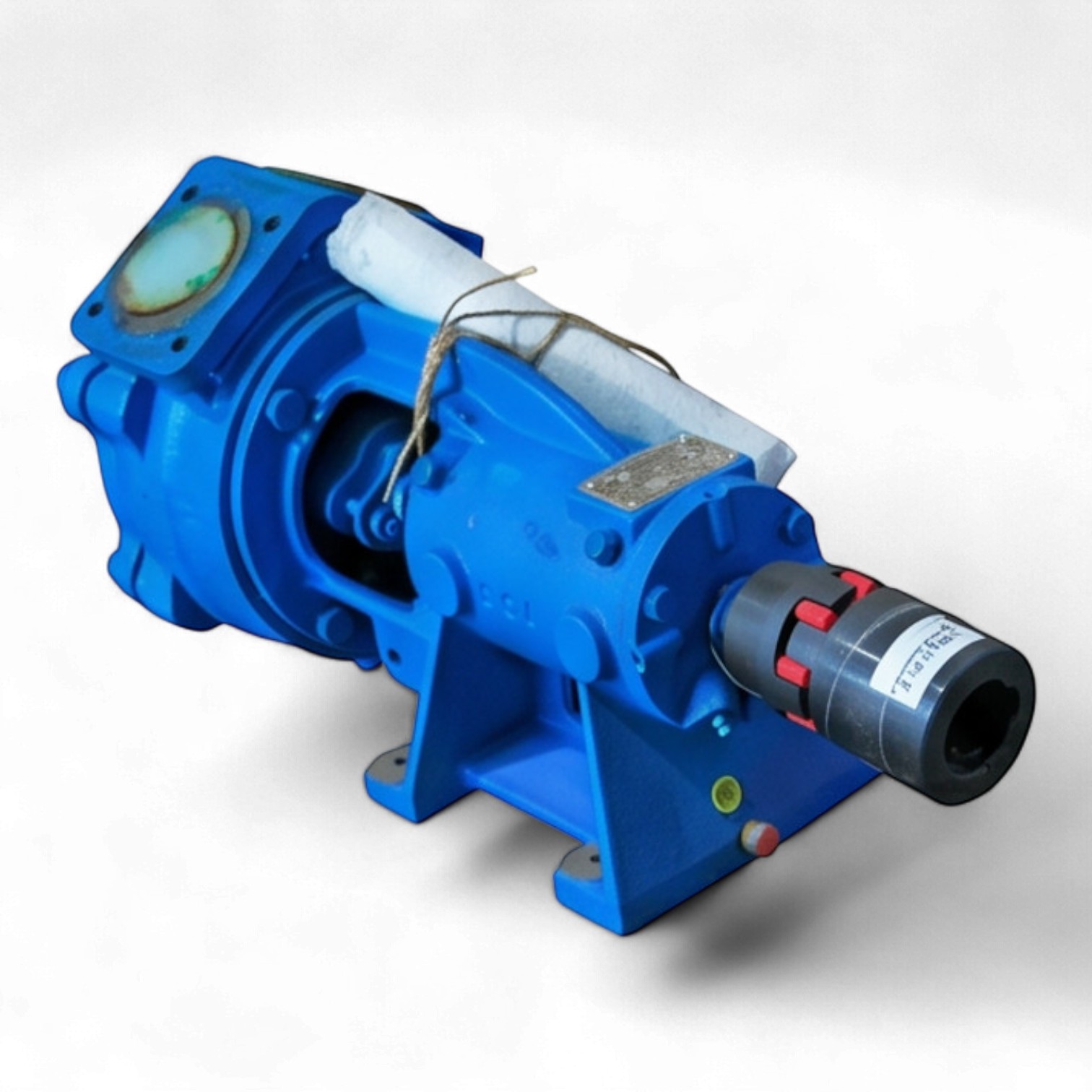

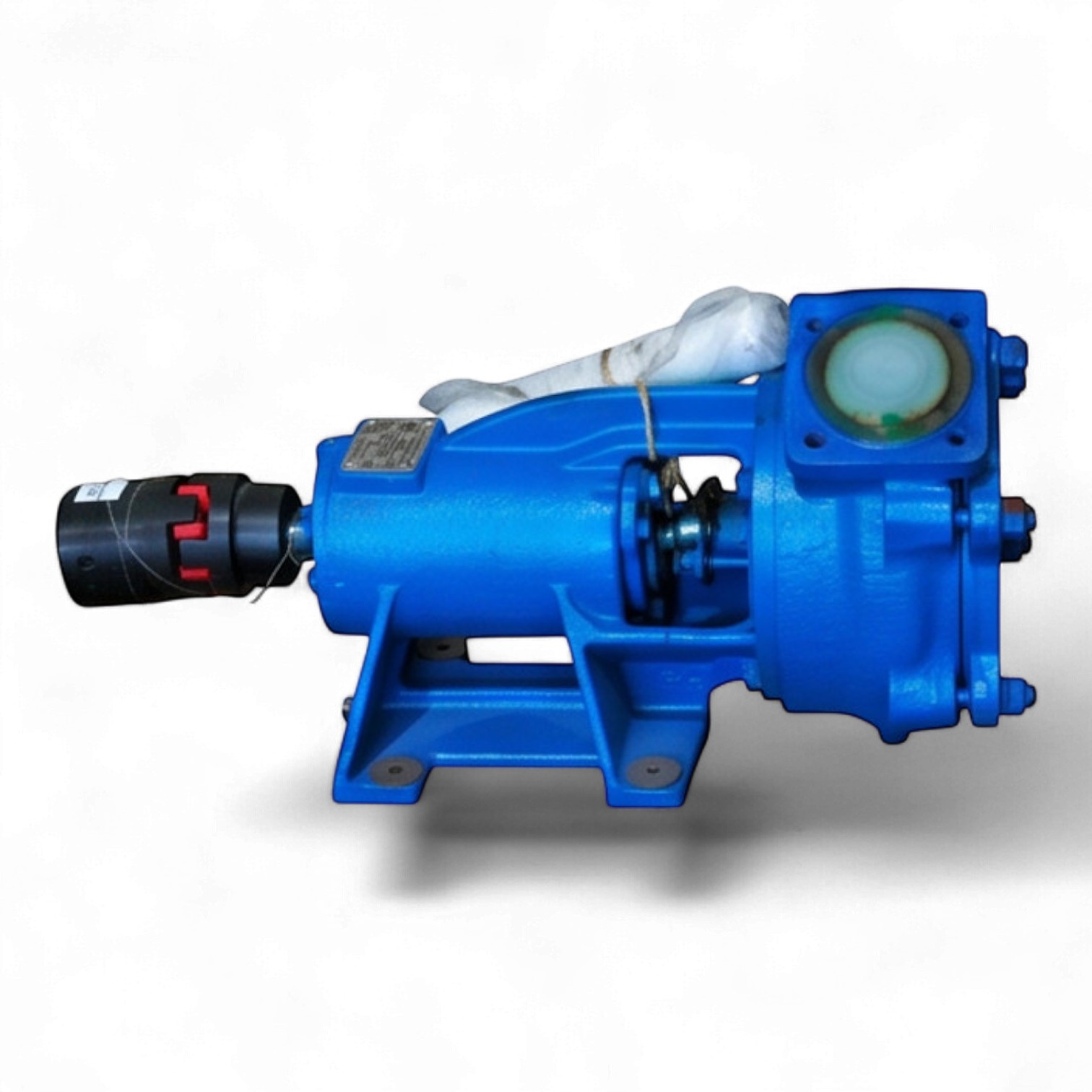

Техническое описание вихревого насоса ВКС 4/28А
Вихревой консольный самовсасывающий насос ВКС 4/28А представляет собой гидравлическую машину динамического типа, предназначенную для перекачивания технической воды, а также иных нейтральных жидкостей, имеющих кинематическую вязкость до 36·10⁻⁶ м²/с (36 сСт). Модификация ВКС оснащена воздухоотделительным колпаком, что обеспечивает стабильную функцию самовсасывания с глубины до 4 метров.
Конструктивные особенности и материалы
- Исполнение «А»: Проточная часть агрегата выполнена из серого чугуна, что гарантирует механическую прочность и коррозионную стойкость при работе с неагрессивными средами в температурном диапазоне от -15°C до +85°C.
- Привод: Поставляется в комплектации без электродвигателя и фундаментной рамы (б/д, б/р). Конструкция рассчитана на сопряжение с приводным агрегатом мощностью 5,5 кВт.
- Патрубки: Входной и выходной патрубки имеют номинальный диаметр 40 мм.
Технические характеристики
| Номинальная подача | 12,0 м³/час (рабочий диапазон: 7,8–18,0 м³/час) |
| Номинальный напор | 40 м.в.ст. (рабочий диапазон: 15–66 м.в.ст.) |
| Высота самовсасывания | 4 м |
| Габаритные размеры | 434х260х366 мм |
Требования к перекачиваемой среде
Эксплуатация насоса допускается при содержании твердых взвешенных частиц не более 0,01% по массе. Максимально допустимый размер твердых включений составляет 0,05 мм. Превышение данных показателей может привести к преждевременному износу рабочих органов вихревой части.
Характеристики
Подача
12,0 м³/час (7,8–18,0 м³/час)
Напор
40 м.в.ст. (15–66 м.в.ст.)
Тип насоса
Вихревой консольный самовсасывающий
Габаритные размеры
434х260х366 мм
Комплектация
Без двигателя и рамы (б/д, б/р)
Материал проточной части
Чугун (исполнение «А»)
Температура рабочей среды
от -15°C до +85°C
Рекомендуемая мощность двигателя
5,5 кВт
Допустимое содержание твердых включений
не более 0,01%
Максимальный размер частиц
0,05 мм
Высота самовсасывания
4 м
Диаметр входного патрубка
40 мм
Диаметр выходного патрубка
40 мм
