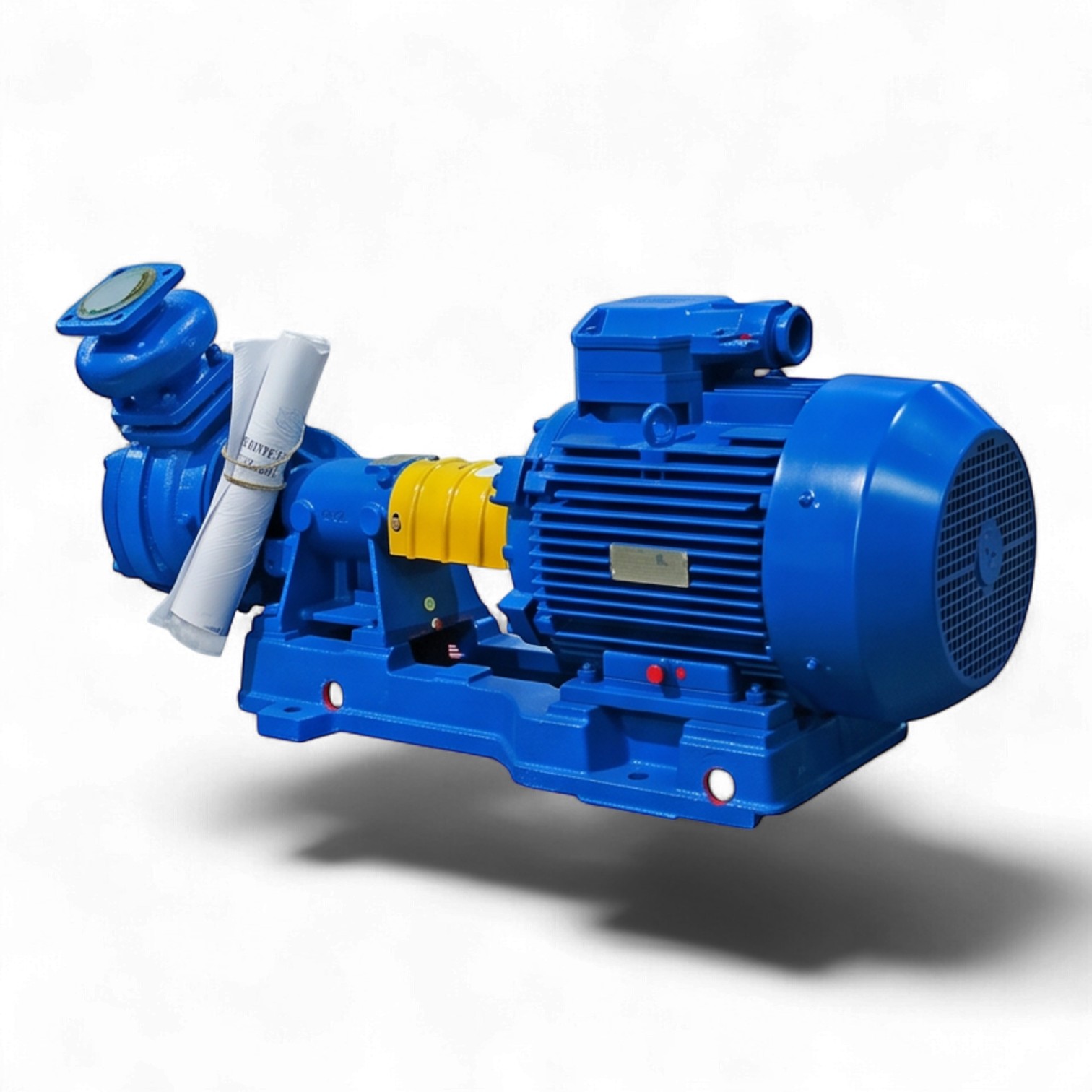

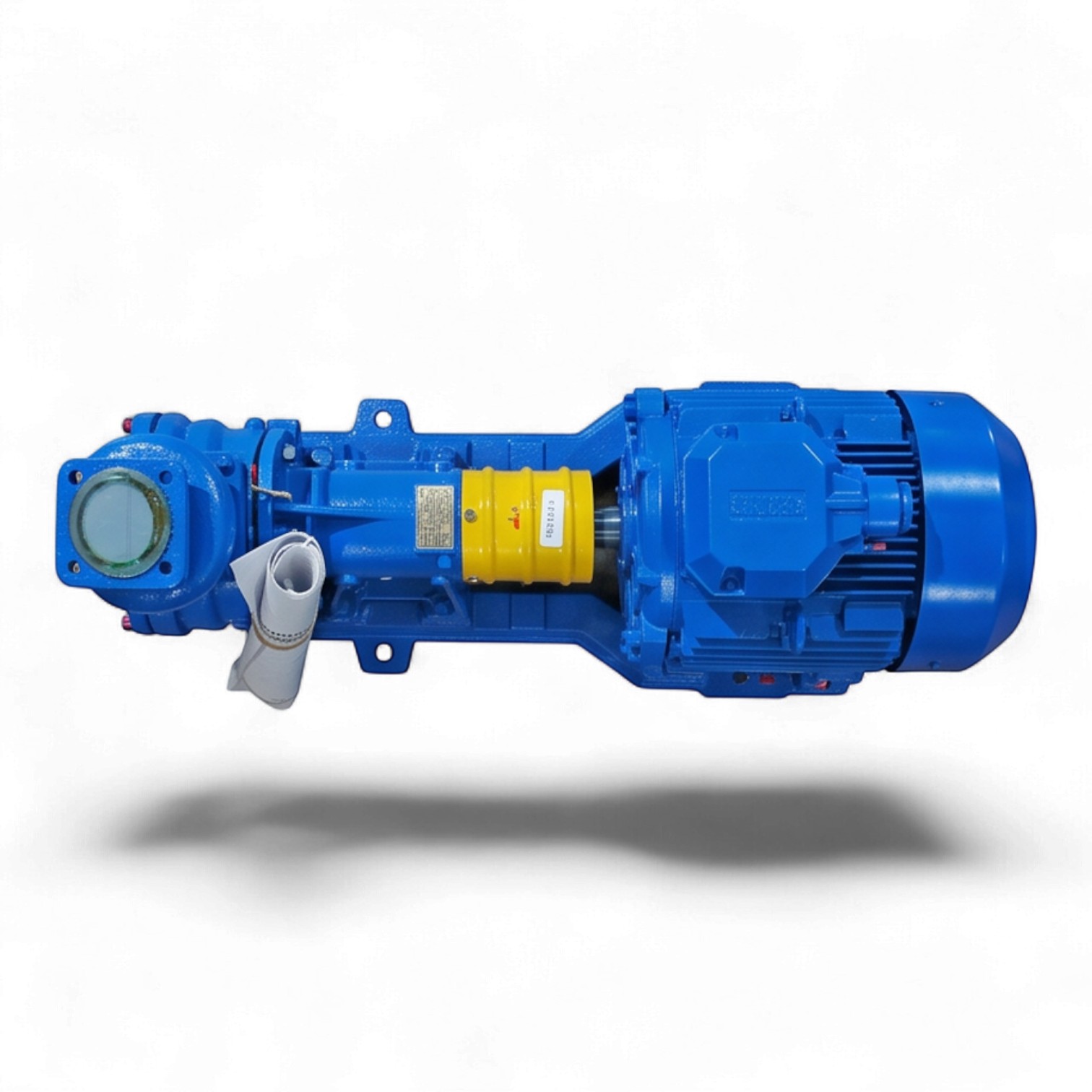

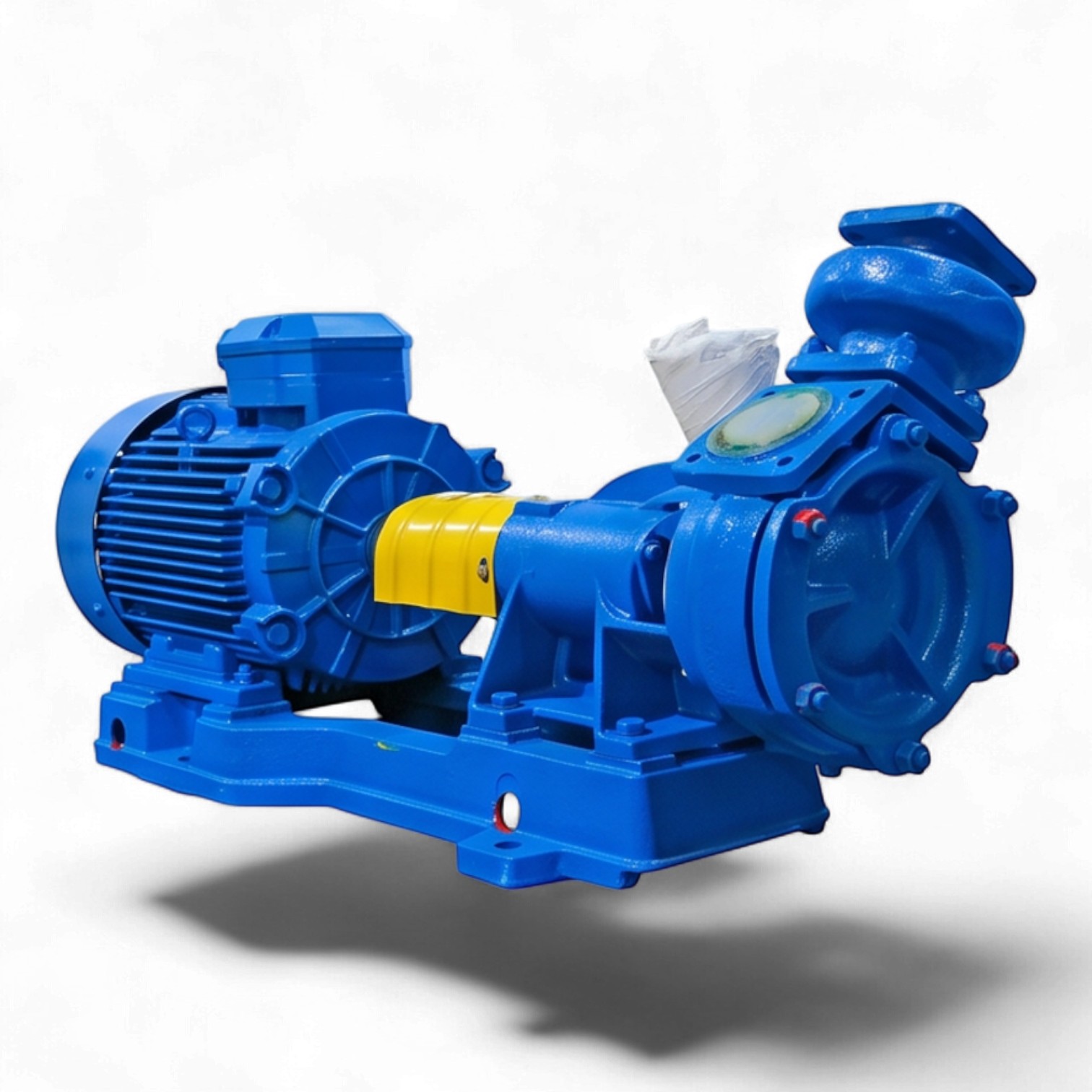

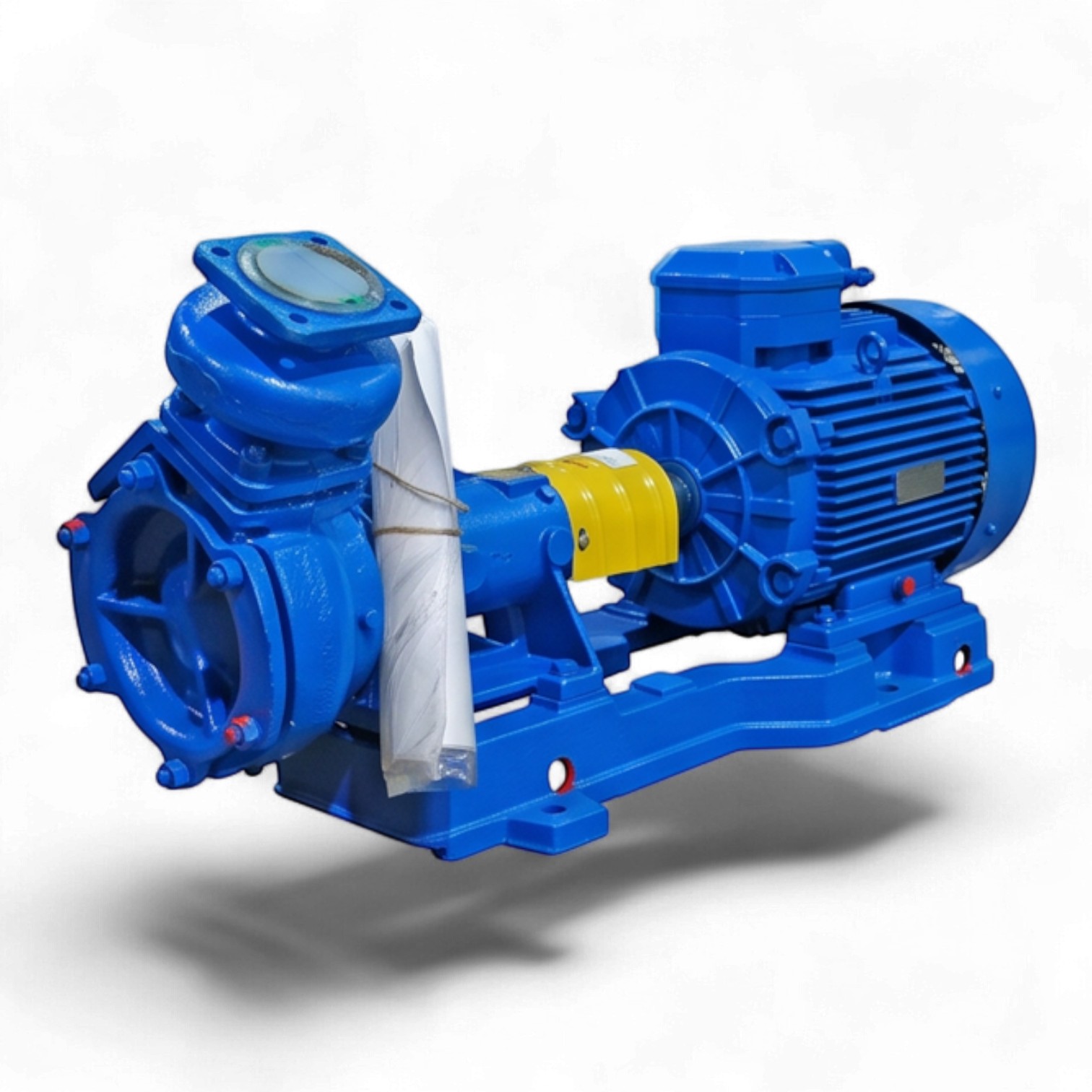

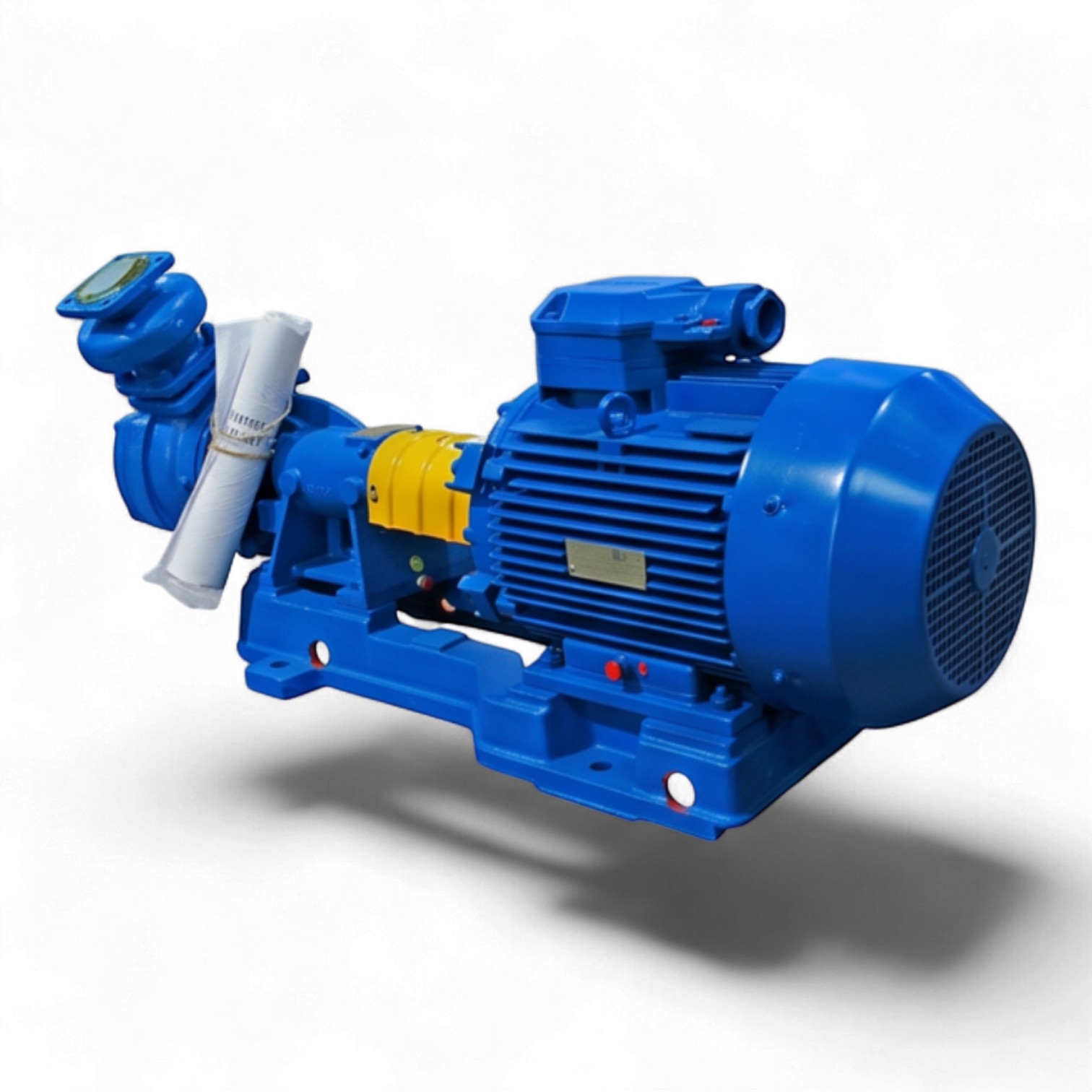

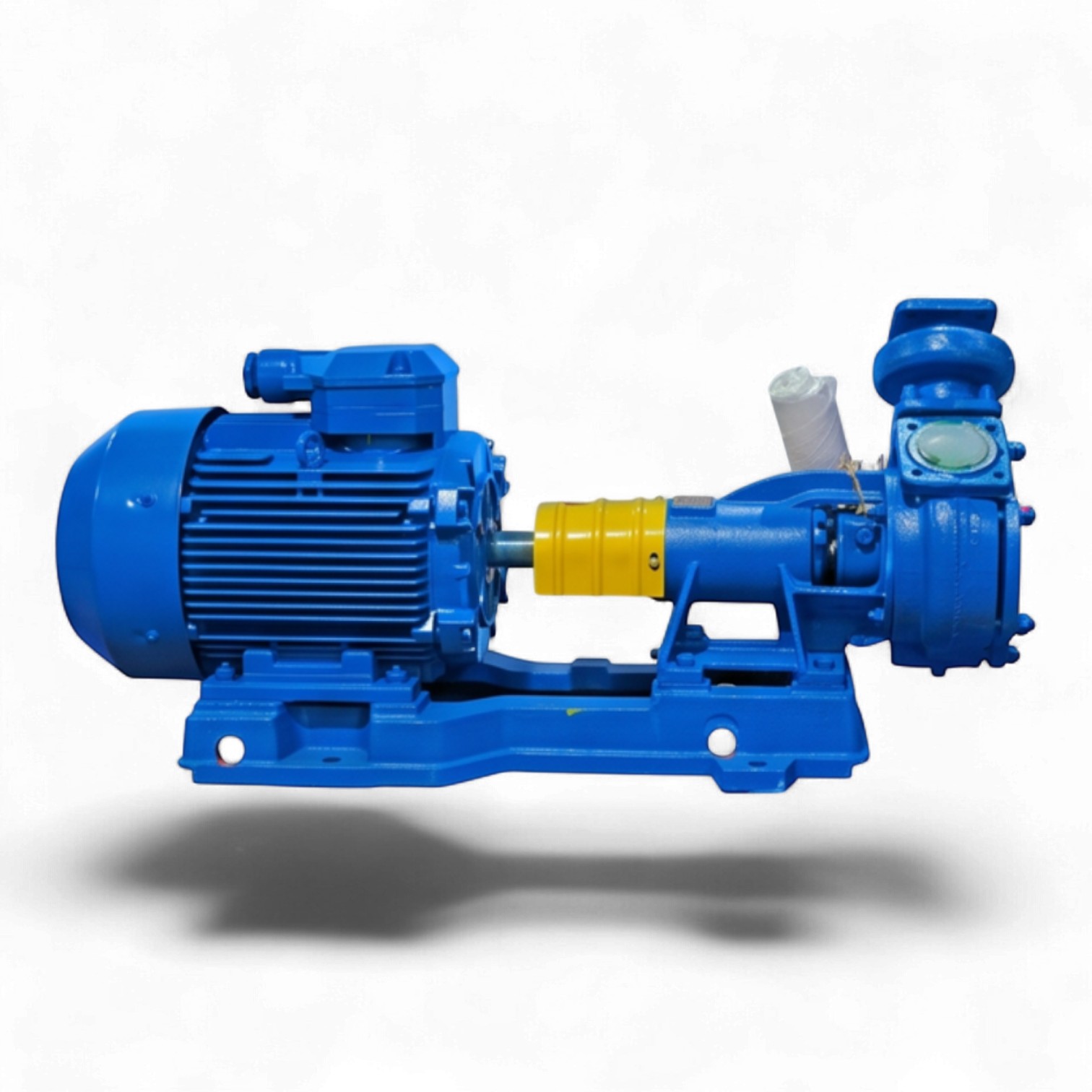

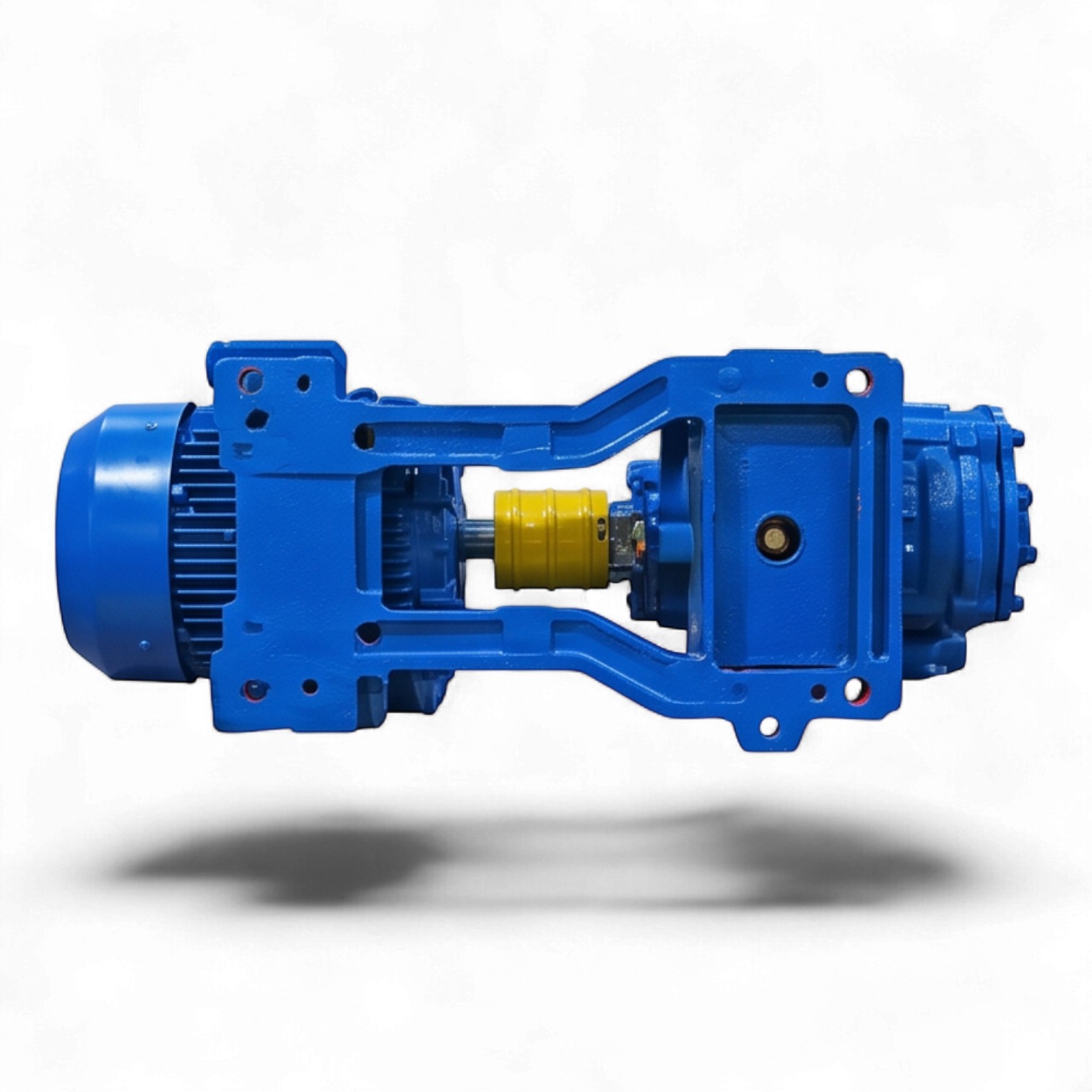

Вихревой насос ВКС 4/28А-2Г с 7,5 кВт (взр)

Техническое описание вихревого электронасосного агрегата ВКС 4/28А-2Г

Промышленный самовсасывающий вихревой электронасосный агрегат консольного типа ВКС 4/28А-2Г предназначен для перекачивания нейтральных, слабоагрессивных и химически активных жидкостей. Конструкция насоса позволяет работать с рабочими средами, кинематическая вязкость которых не превышает 36 сСт. Допустимая концентрация твердых взвешенных частиц в потоке составляет 0,01% по массе при максимальном размере фракции 0,05 мм.

Конструктивные особенности и гидравлические параметры:

• Тип гидравлики: Горизонтальный одноступенчатый вихревой насос с самовсасывающим эффектом, реализованным за счет применения водоотделительного колпака.
• Материал проточной части: Исполнение «А» — серый чугун, обеспечивающий необходимую жесткость конструкции и коррозионную стойкость в заданных средах. Вал изготовлен из конструкционной стали Ст 45.
• Система герметизации: Установлено двойное торцевое уплотнение (индекс -2Г), что позволяет эксплуатировать агрегат на взрывоопасных производствах и исключает утечки перекачиваемой среды.
• Параметры самовсасывания: Обеспечивает подъем жидкости с глубины до 4 метров.

Технические характеристики:

• Номинальная подача: 12,0 м³/час (рабочий диапазон от 7,8 до 18,0 м³/час).
• Номинальный напор: 40 м.в.ст. (диапазон напора от 15 до 66 м.в.ст.).
• Температурный режим: Эксплуатация в диапазоне температур рабочей среды от –15 °C до +85 °C.
• Привод: Агрегат комплектуется асинхронным электродвигателем мощностью 7,5 кВт во взрывозащищенном исполнении. Номинальная частота вращения вала составляет 1500 об/мин.
• Присоединение: Входной и выходной патрубки имеют диаметр 40 мм.

Геометрические и массовые показатели:

• Габаритные размеры: 914х290х444 мм.
• Масса агрегата: 128 кг.

Данное оборудование соответствует требованиям промышленной безопасности для работы во взрывоопасных зонах и предназначено для эксплуатации в тяжелых технологических условиях.
