Техническое описание вихревого насосного агрегата ВКС 2/26А

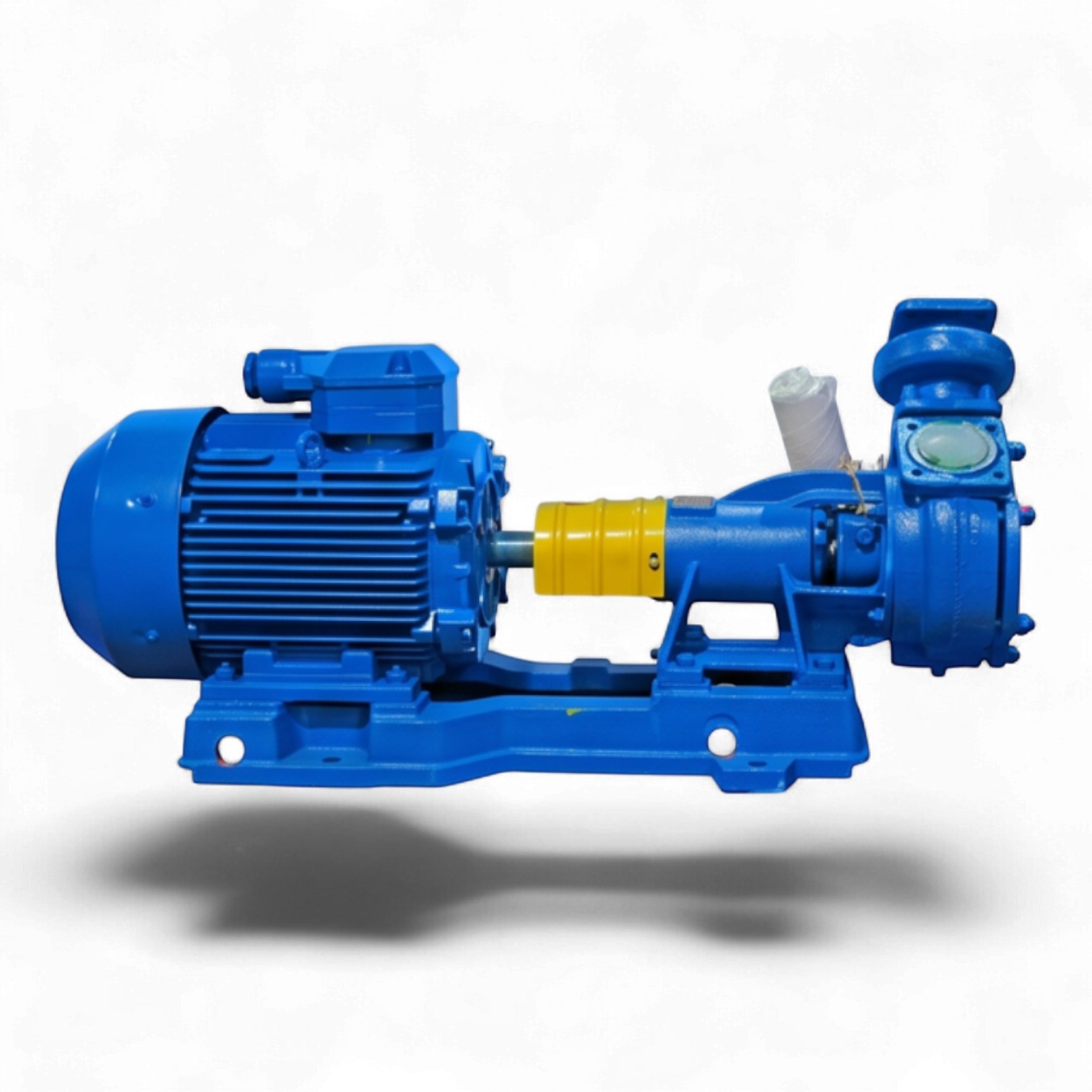

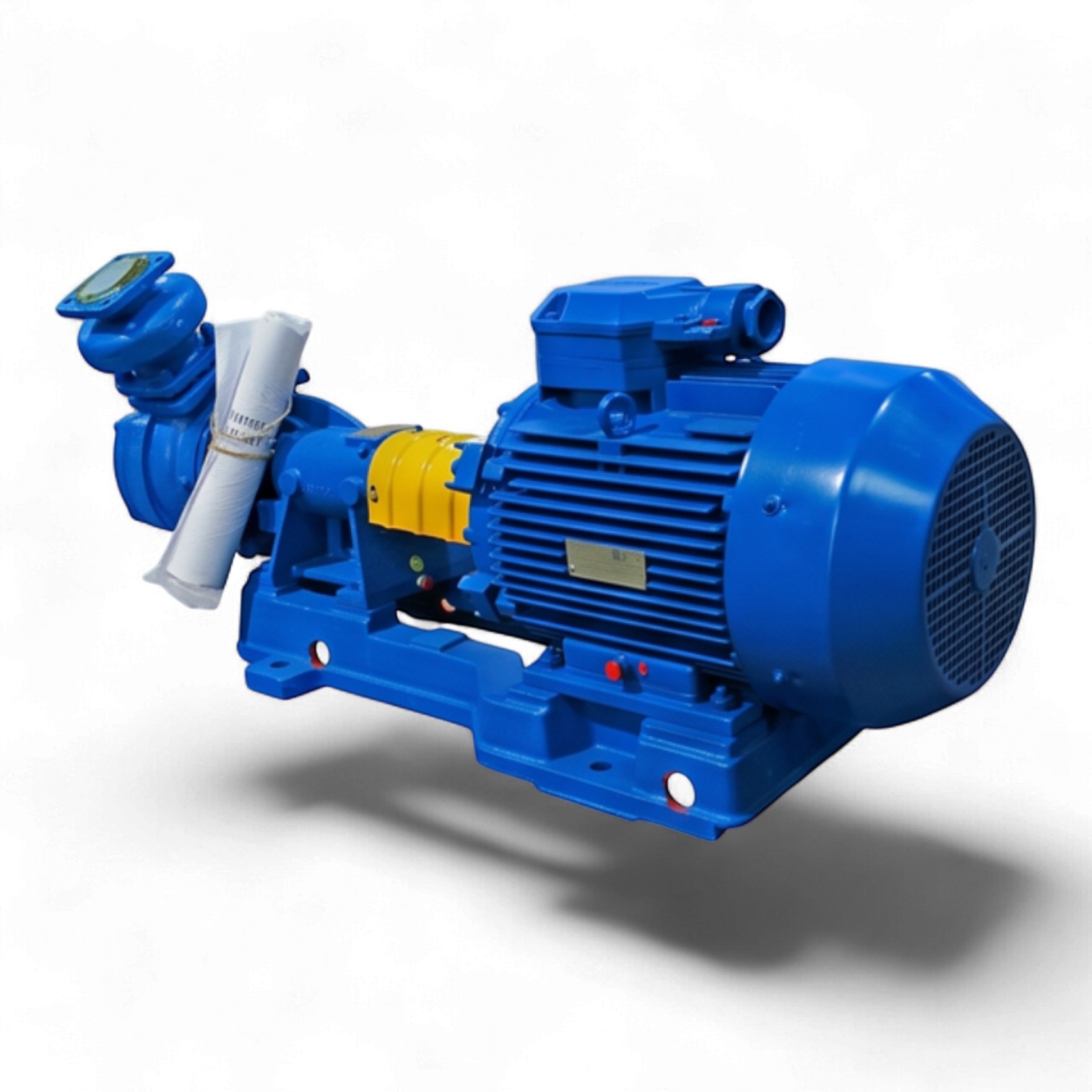

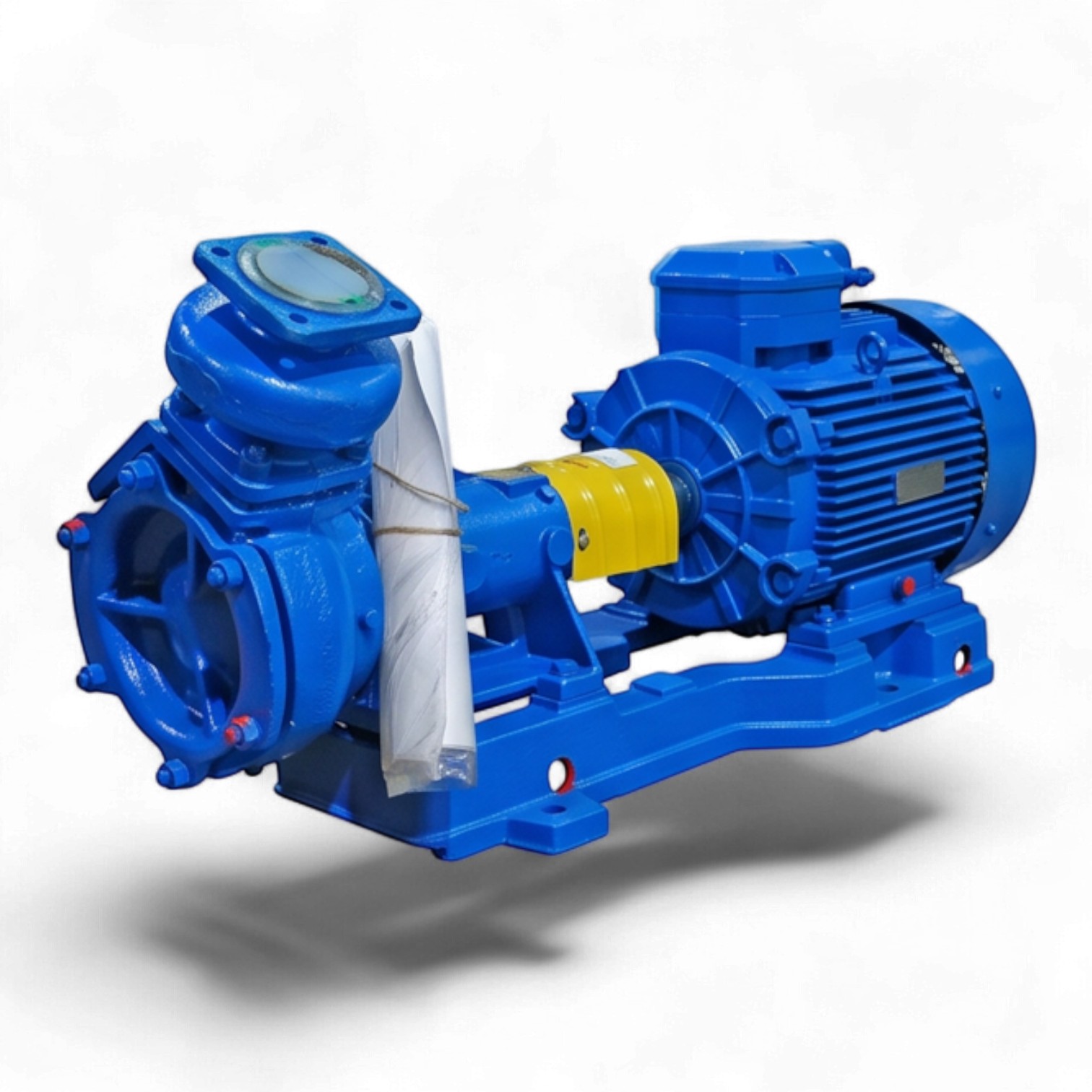

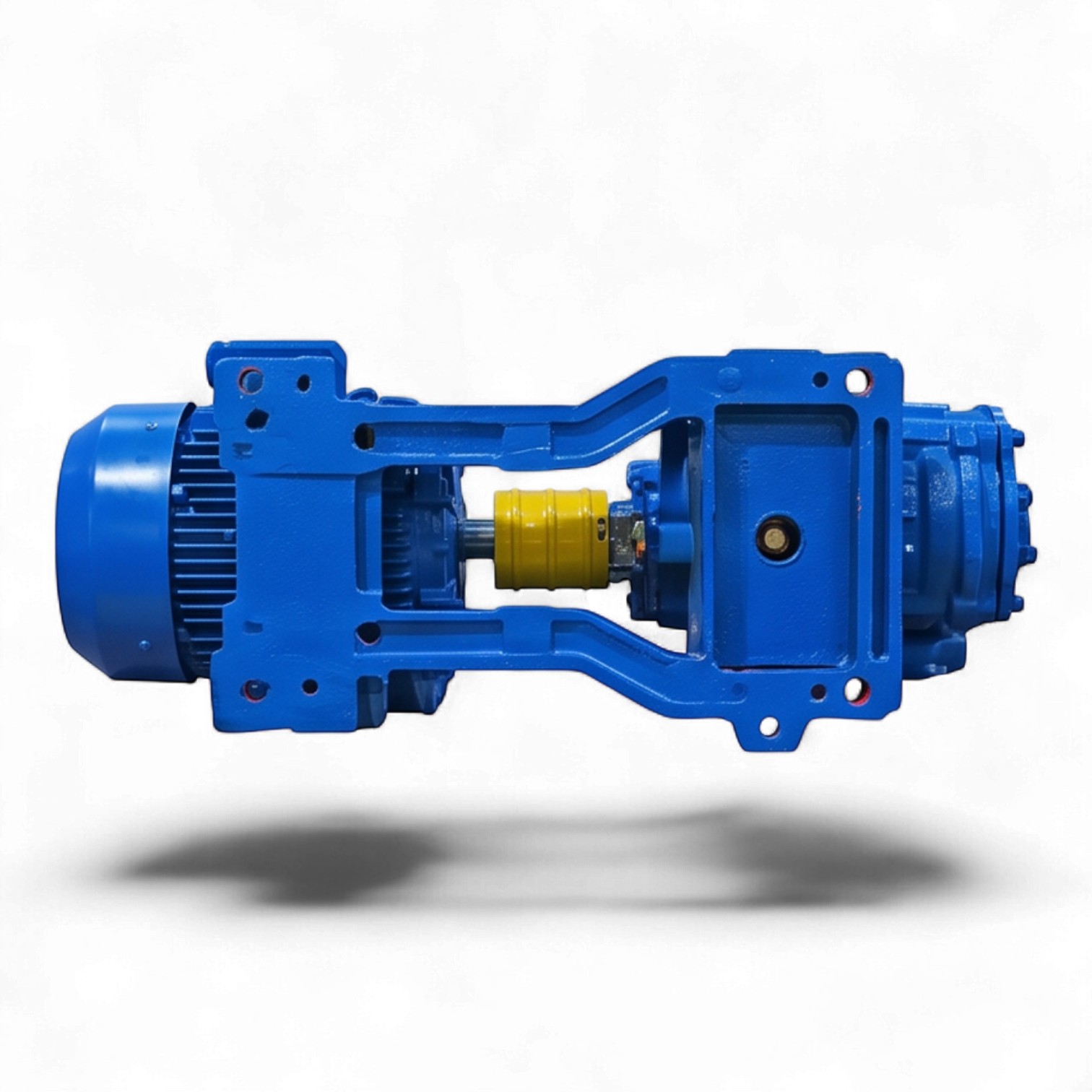

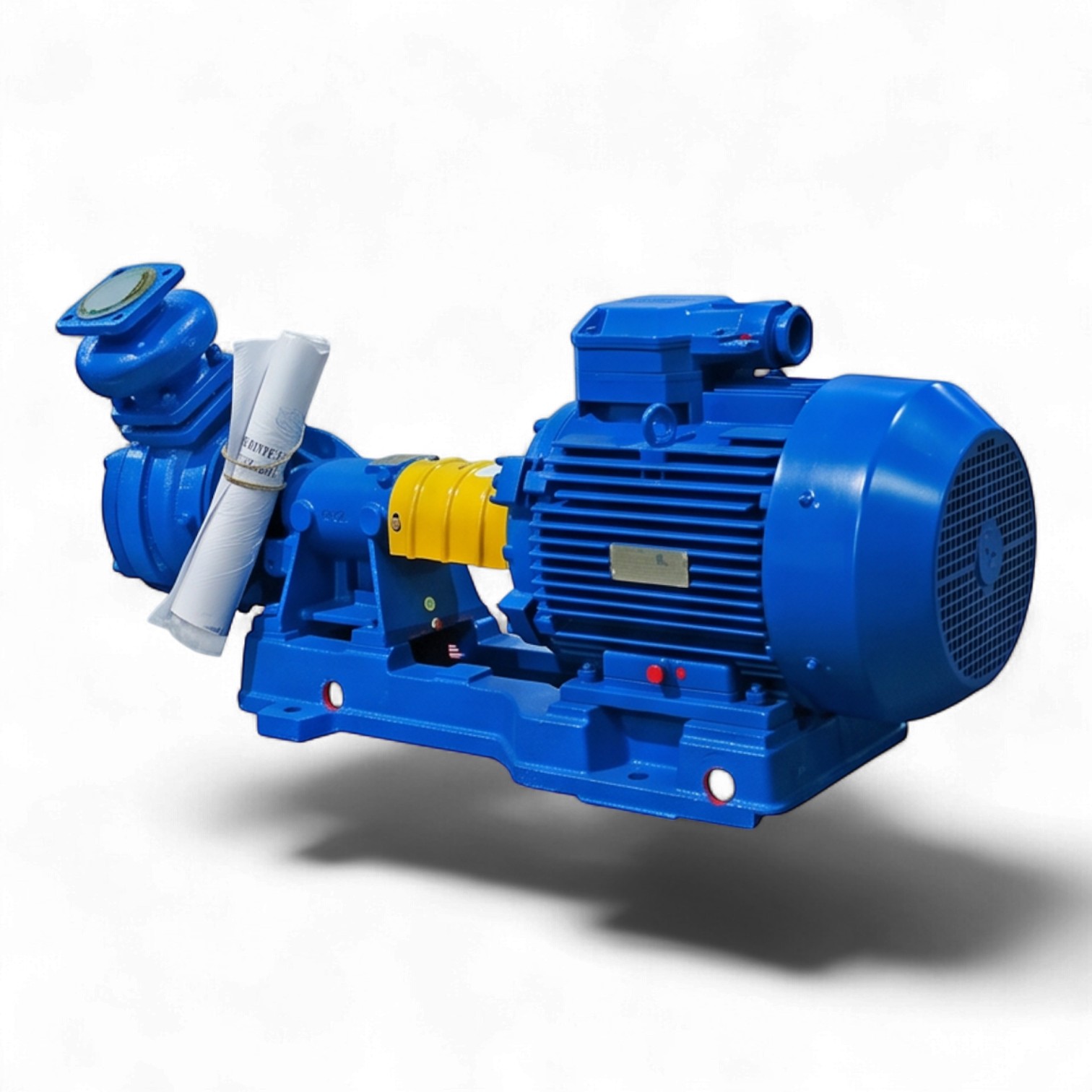

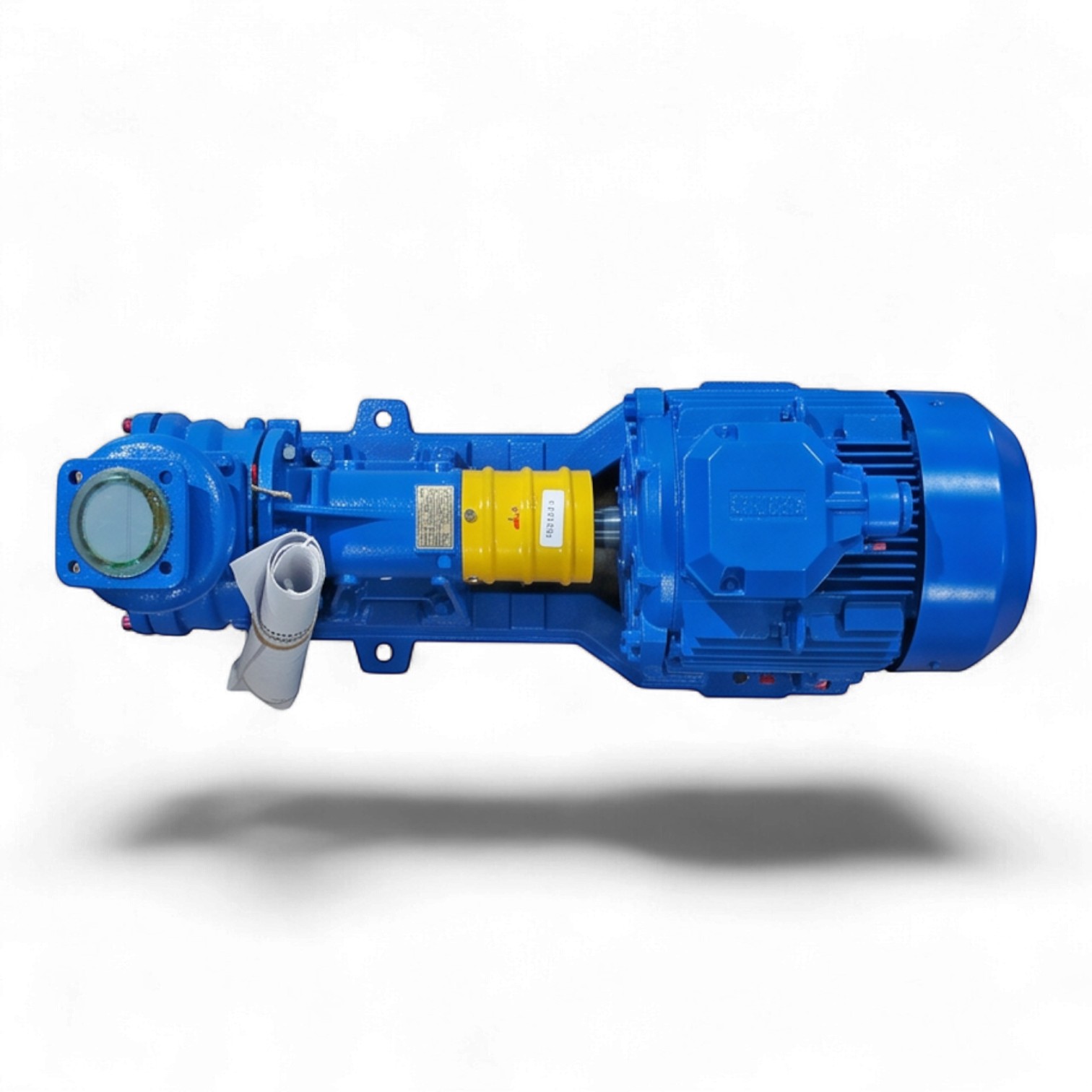

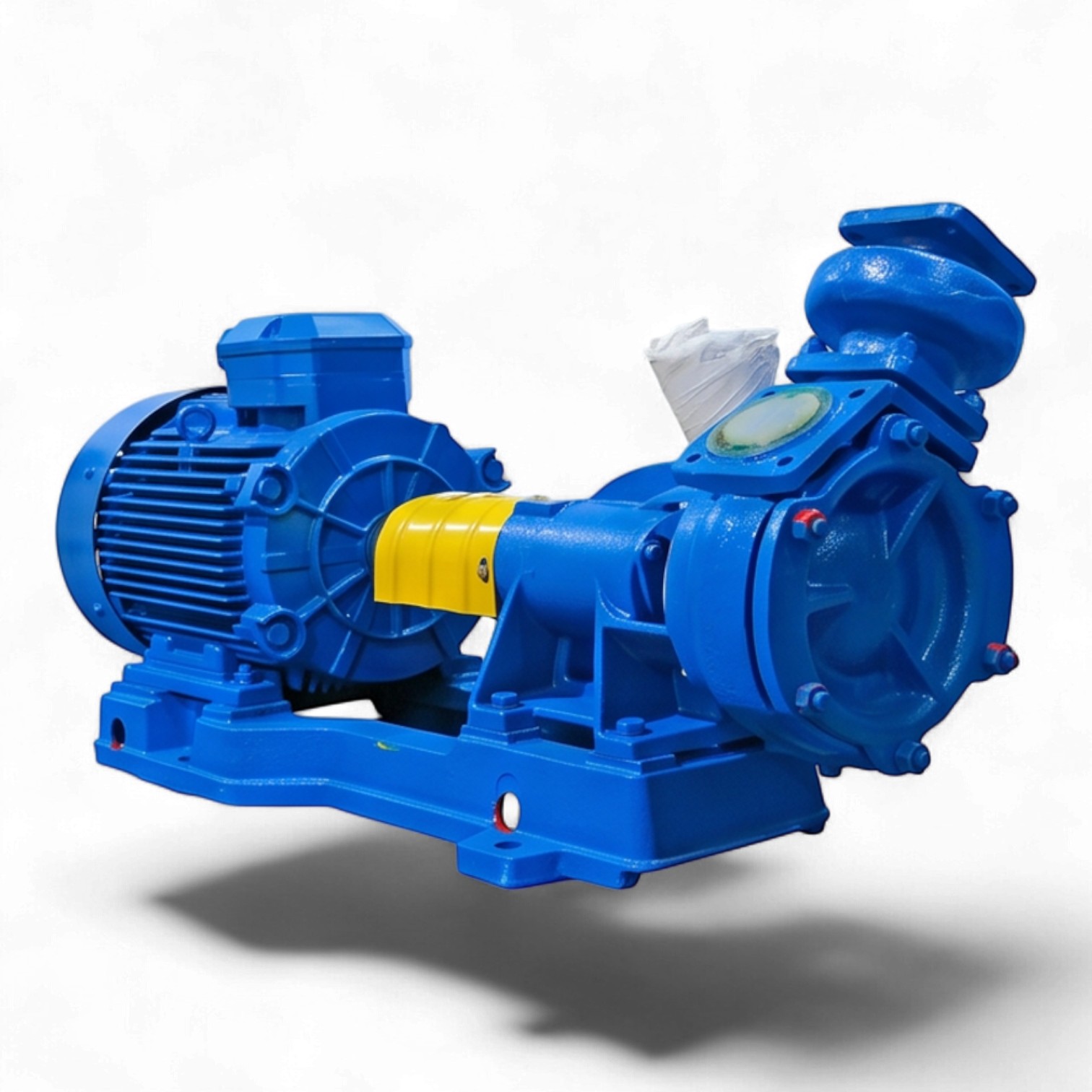

Вихревой консольный самовсасывающий электронасосный агрегат ВКС 2/26А спроектирован для перекачивания технической воды, а также иных жидких сред, имеющих сходные с водой показатели химической активности и кинематическую вязкость не более 36 сСт (36×10-6 м²/с).
Конструктивные особенности и принцип работы
Агрегат относится к категории самовсасывающего оборудования. Модификация ВКС оснащена специализированным воздушным колпаком (водоотделителем), установленным на напорном патрубке, что обеспечивает возможность самозаполнения всасывающей линии. Максимальная геометрическая высота самовсасывания составляет 4 метра при условии предварительного заполнения корпуса насоса перекачиваемой жидкостью.
Исполнение проточной части «А» выполнено из серого чугуна, что регламентирует температурный режим эксплуатации в диапазоне от –15 °C до +85 °C. Герметизация вала обеспечивается посредством мягкого сальникового уплотнения.
Технические характеристики:
- Тип гидравлики: вихревая консольная;
- Рабочий диапазон подачи: 2.8–8.0 м³/час;
- Номинальный напор: 20–60 м.в.ст.;
- Параметры электропривода: 5.5 кВт, 1500 об/мин;
- Диаметр входного и выходного патрубков: 40 мм;
- Допустимая концентрация твердых включений: не более 0.01% по массе, размером до 0.05 мм;
- Габаритные размеры: 907×290×448 мм;
- Масса агрегата: 90 кг.
Оборудование предназначено для стационарной установки в системах водоснабжения и технологических линиях промышленных предприятий.
