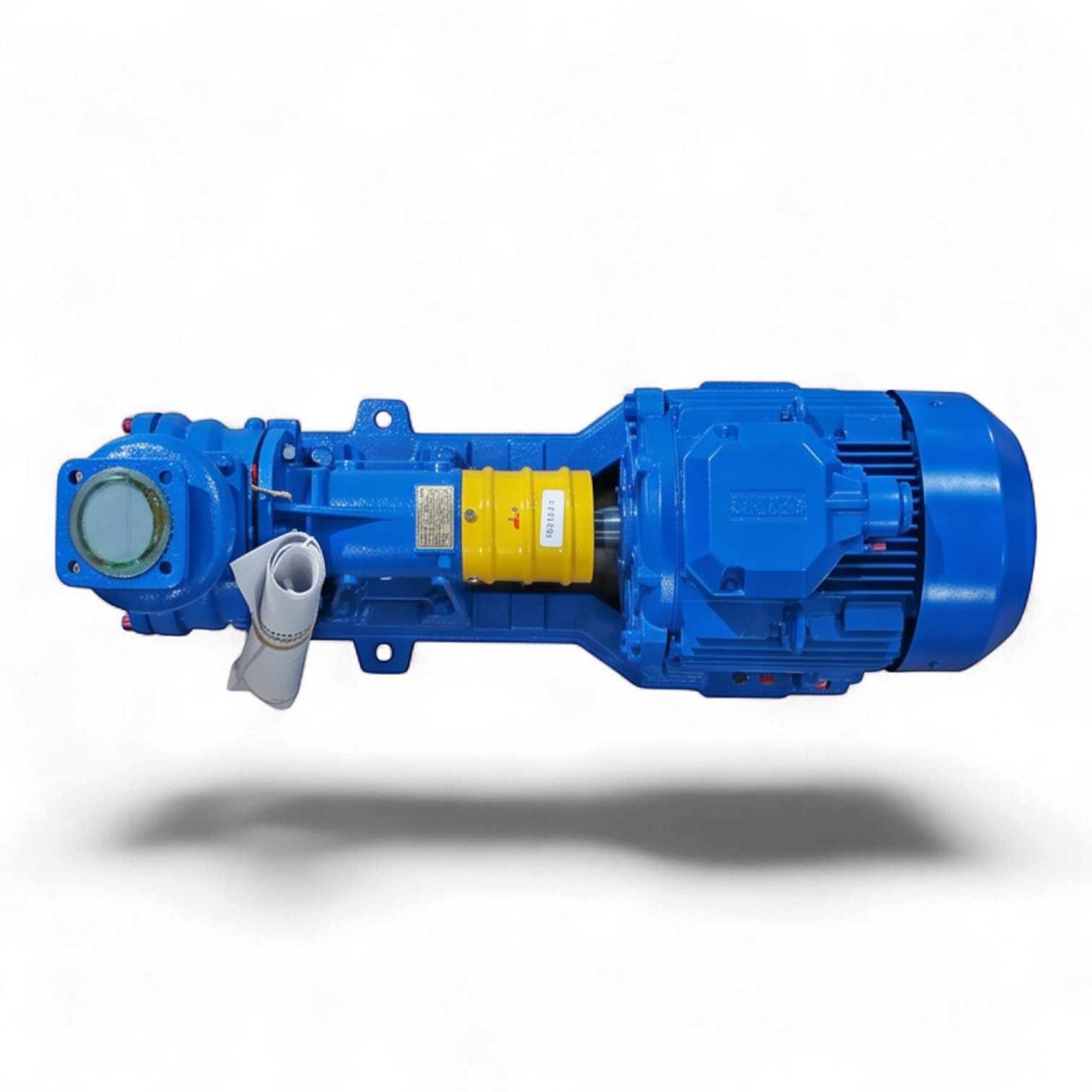

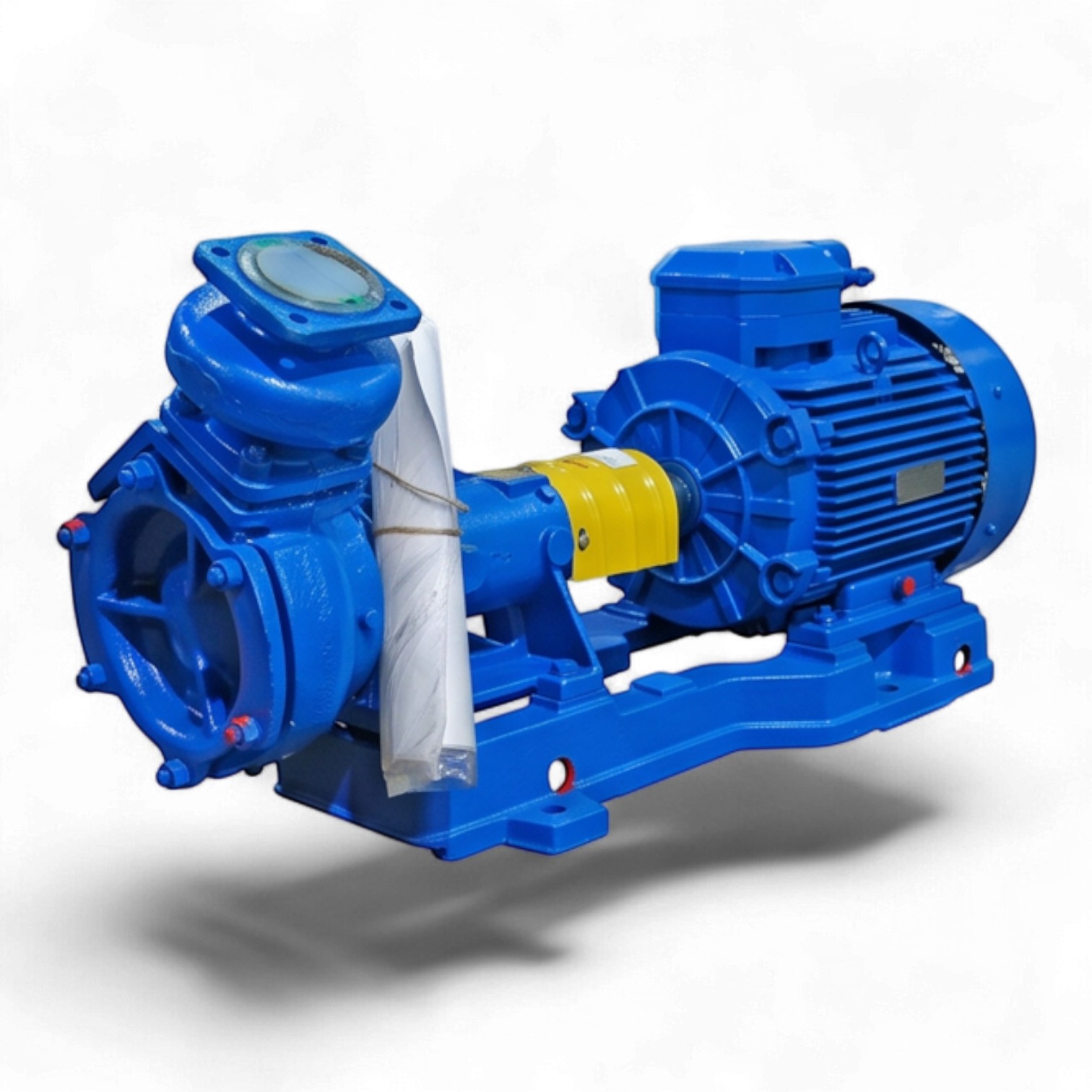

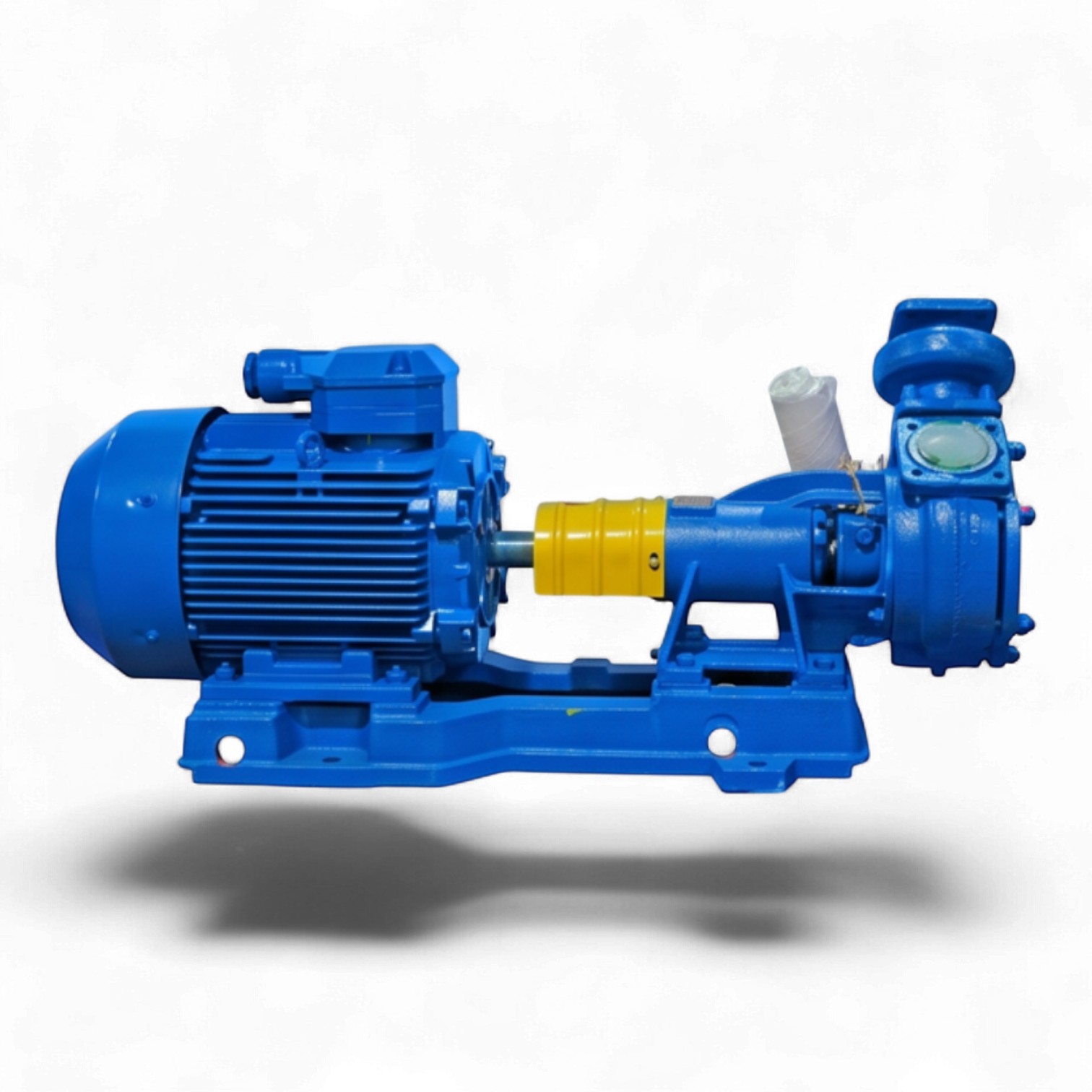

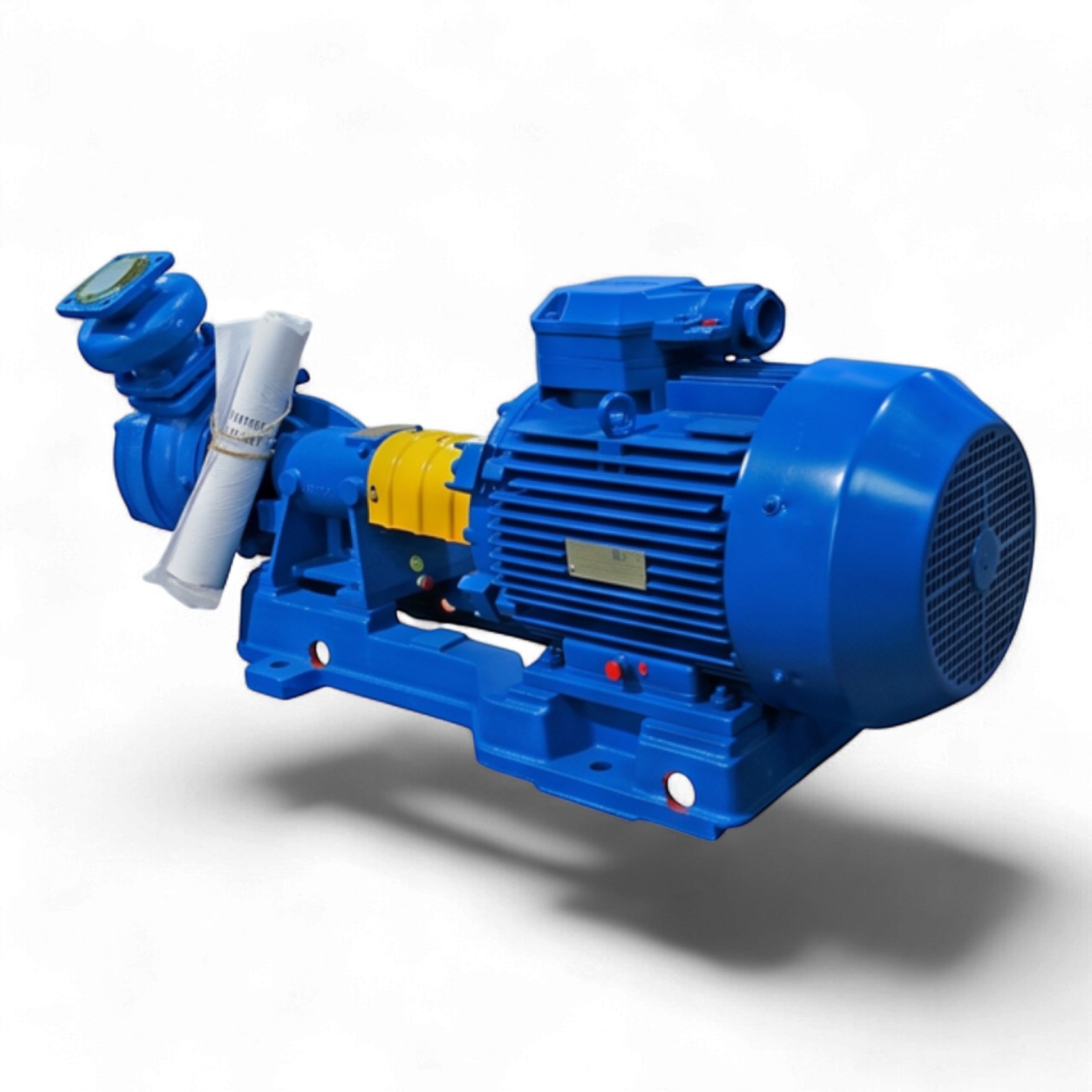

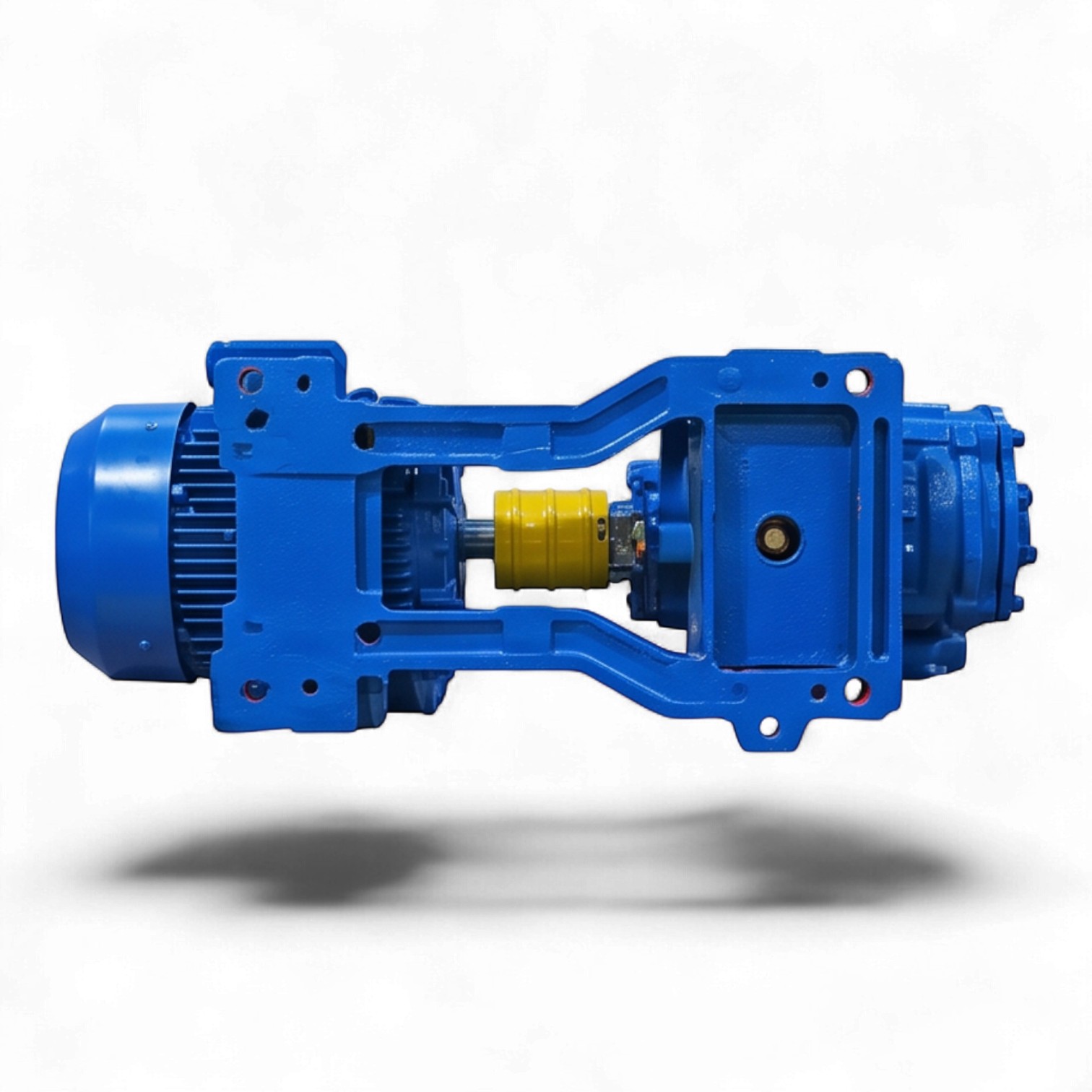

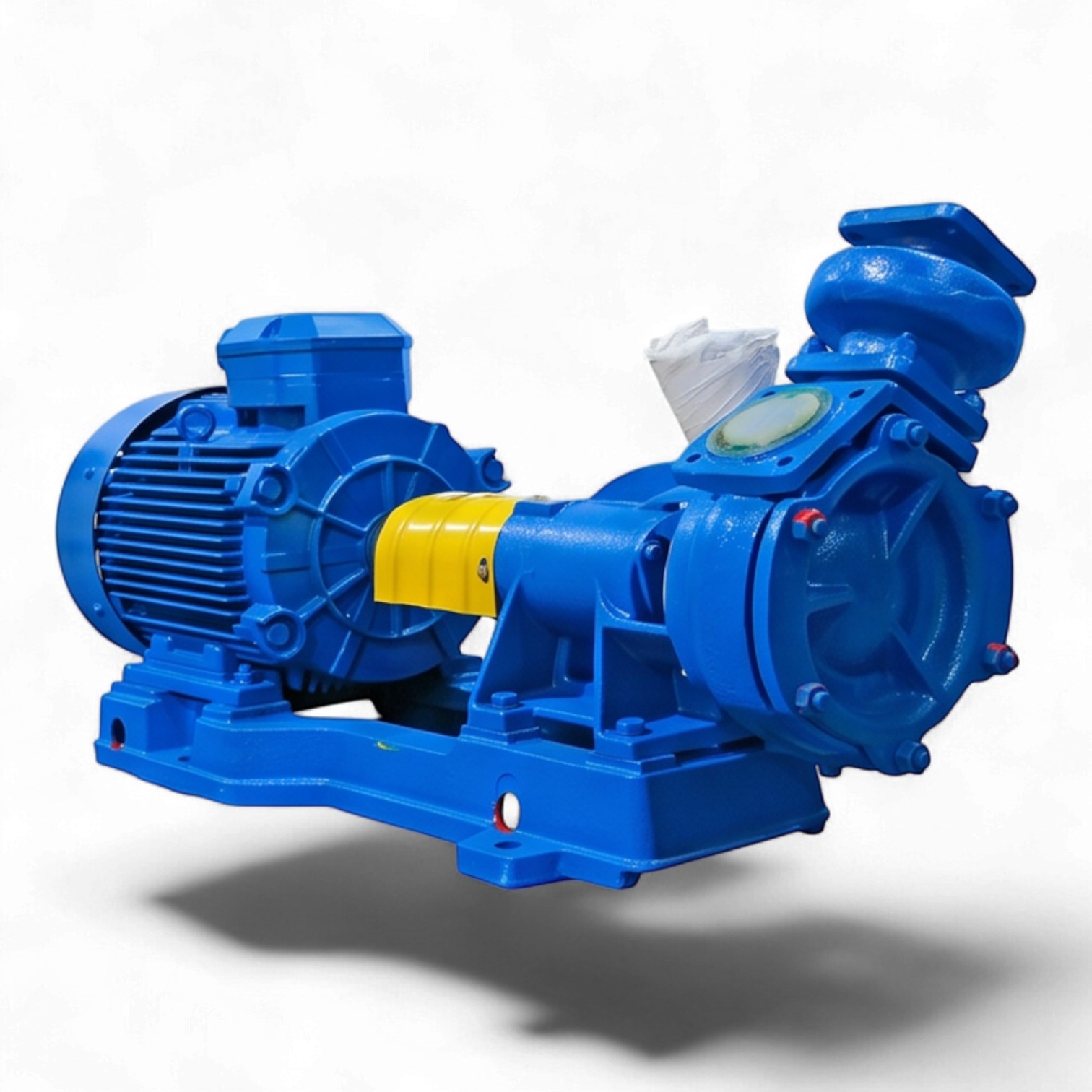

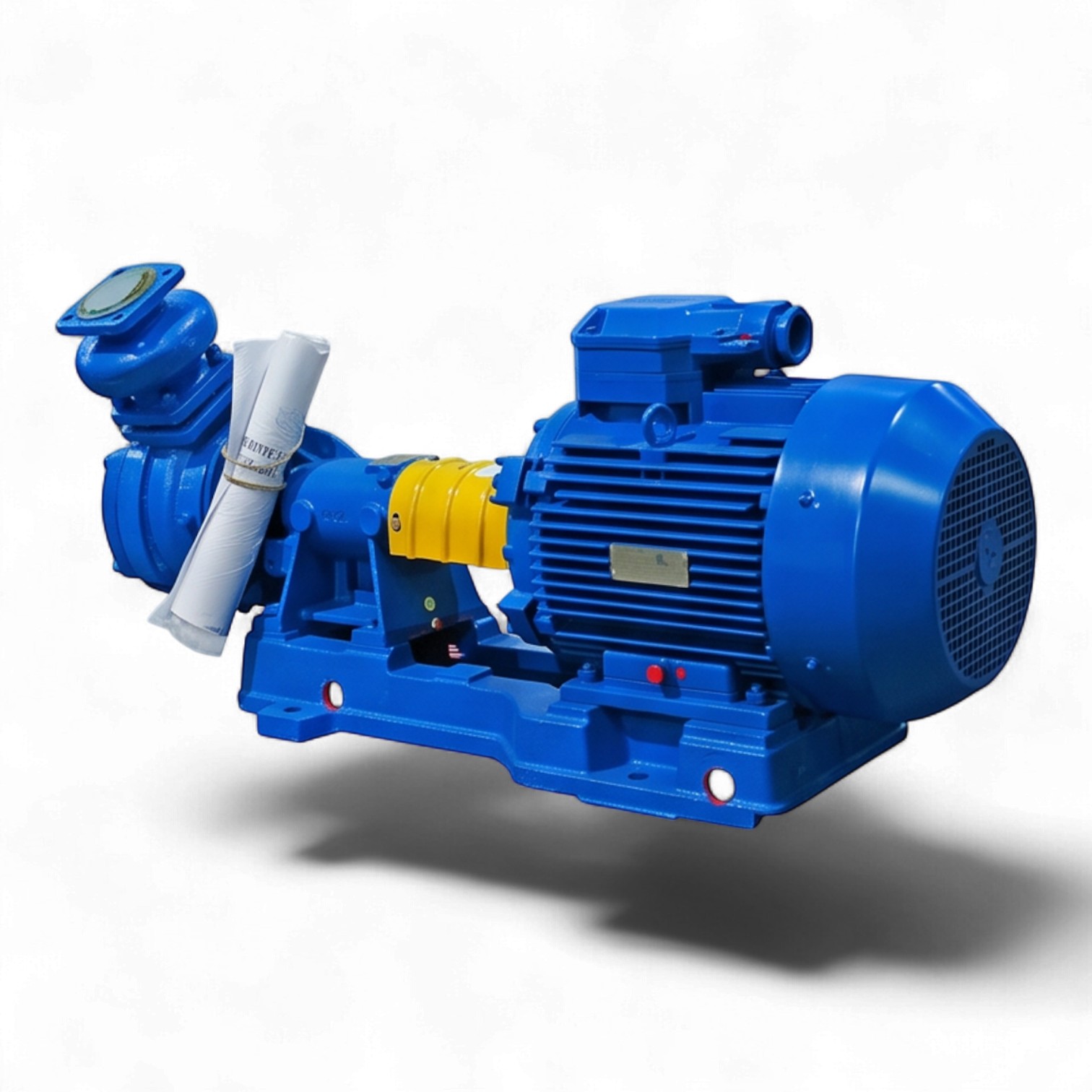

Техническое описание вихревого электронасосного агрегата ВКС 2/26А
Вихревой консольный самовсасывающий насосный агрегат ВКС 2/26А предназначен для перекачивания технической воды и других жидкостей, имеющих сходные с водой показатели вязкости (до 36 сСт) и химической активности. Модификация «А» предусматривает исполнение проточной части из серого чугуна, что определяет эксплуатационные ограничения и сферу применения оборудования.
Конструктивные особенности и принцип работы
Агрегат относится к типу самовсасывающих насосов, что достигается за счет интеграции водоотделительного колпака в напорную линию. Данное конструктивное решение позволяет осуществлять пуск насоса без предварительного заполнения всасывающего трубопровода (при условии наличия жидкости в корпусе насоса). Вал насоса соединен с электродвигателем посредством упругой муфты, защищенной кожухом. Герметичность вала обеспечивается сальниковым уплотнением.
Технические параметры:
- Тип гидравлической системы: Вихревая консольная с функцией самовсасывания.
- Рабочие характеристики: Номинальная подача варьируется в диапазоне 5.0–8.0 м³/час при напоре от 20 до 42 метров водяного столба.
- Привод: Трехфазный асинхронный электродвигатель мощностью 4.0 кВт с частотой вращения ротора 1500 об/мин.
- Геометрические параметры: Диаметр входного и выходного патрубков составляет 40 мм. Габаритные размеры агрегата — 840х310х448 мм.
- Массовые характеристики: Общая масса агрегата в сборе составляет 81 кг.
Условия эксплуатации:
- Температурный режим: Перекачиваемая среда должна находиться в диапазоне температур от –15 до +85 ºC.
- Состав среды: Допускается содержание твердых взвешенных частиц не более 0,01% по массе, при этом максимальный размер фракции не должен превышать 0,05 мм.
- Высота самовсасывания: Обеспечивается подъем жидкости с глубины до 4 метров.
Оборудование соответствует государственным стандартам РФ, отличается высокой ремонтопригодностью и надежностью в составе систем промышленного водоснабжения и технологических установок.
