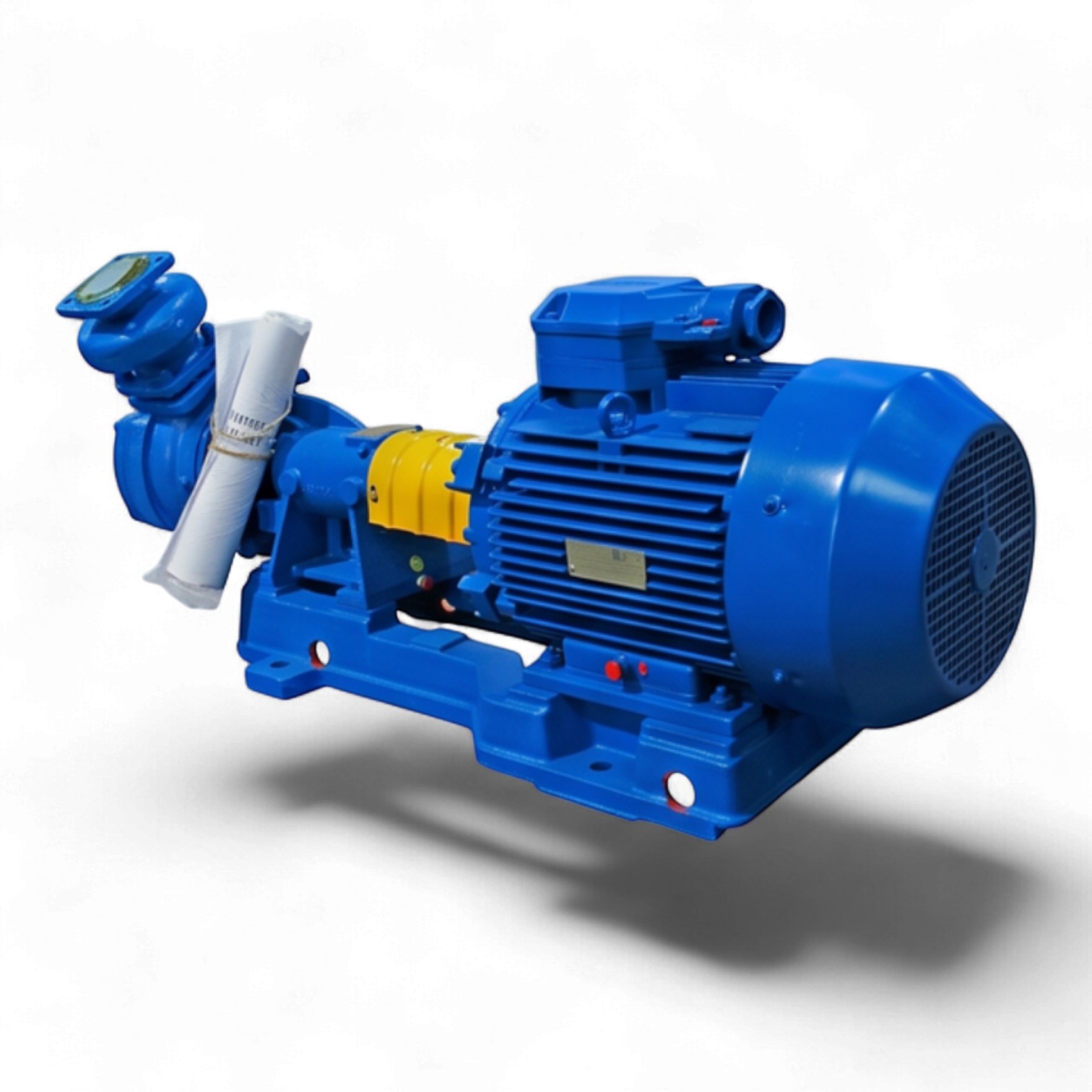

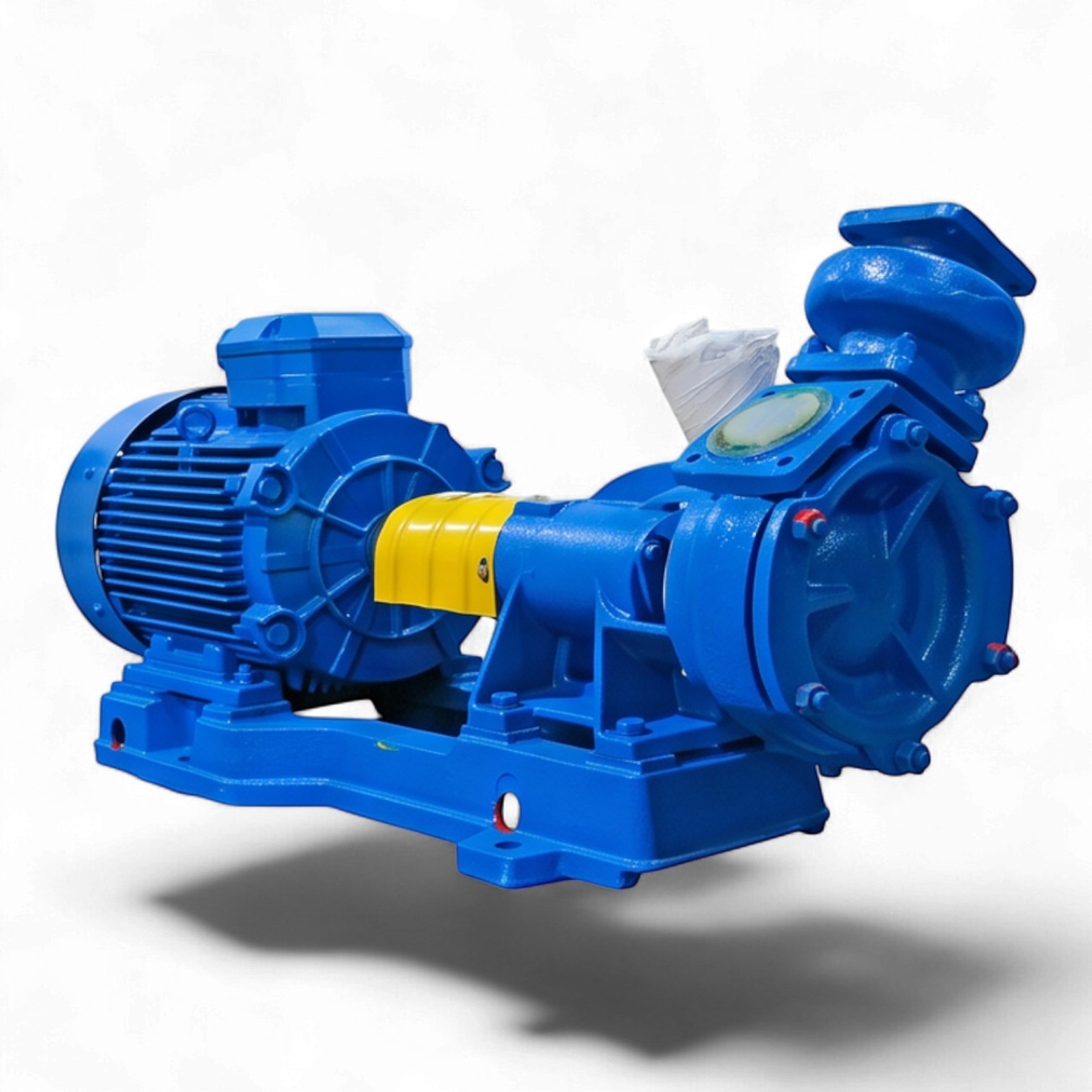

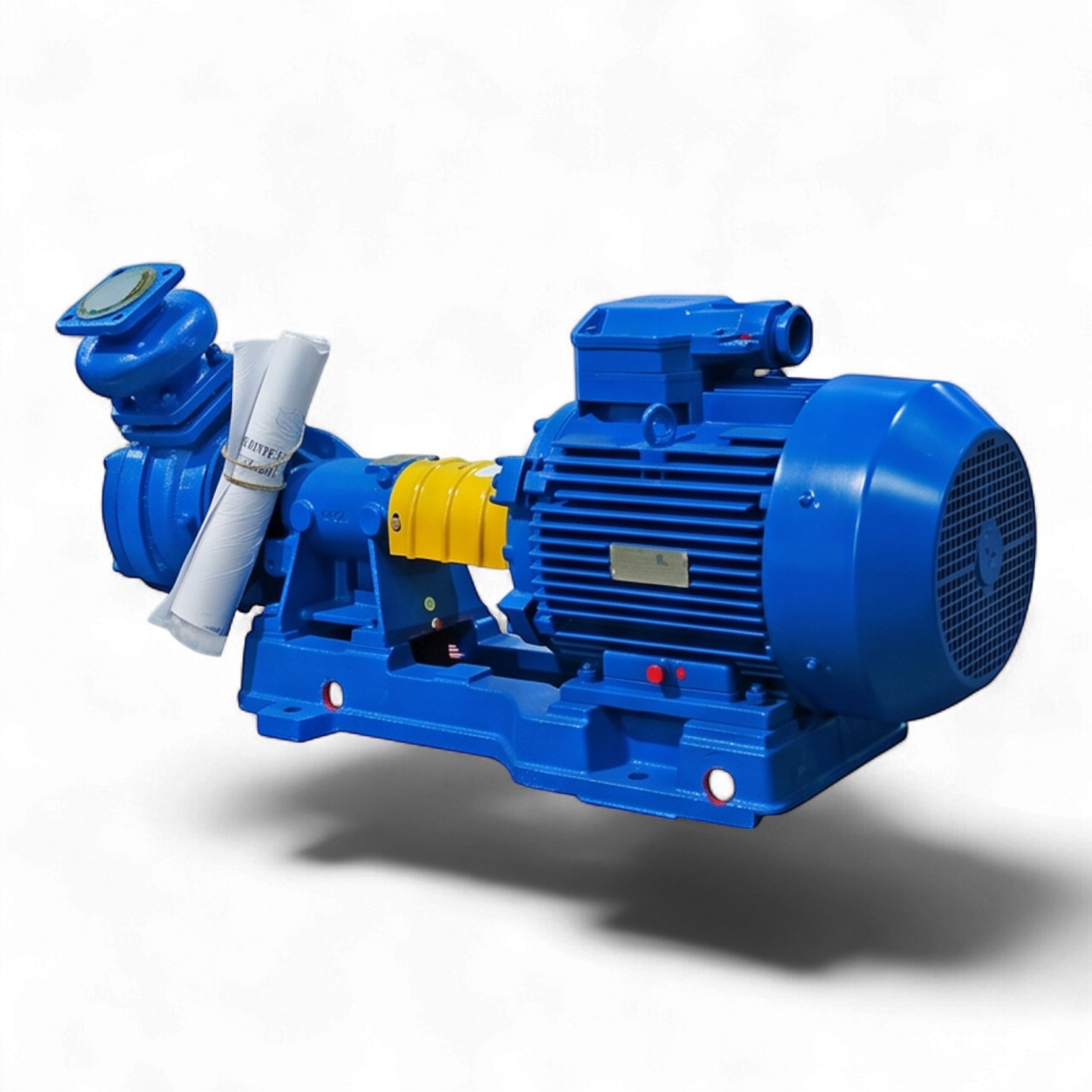

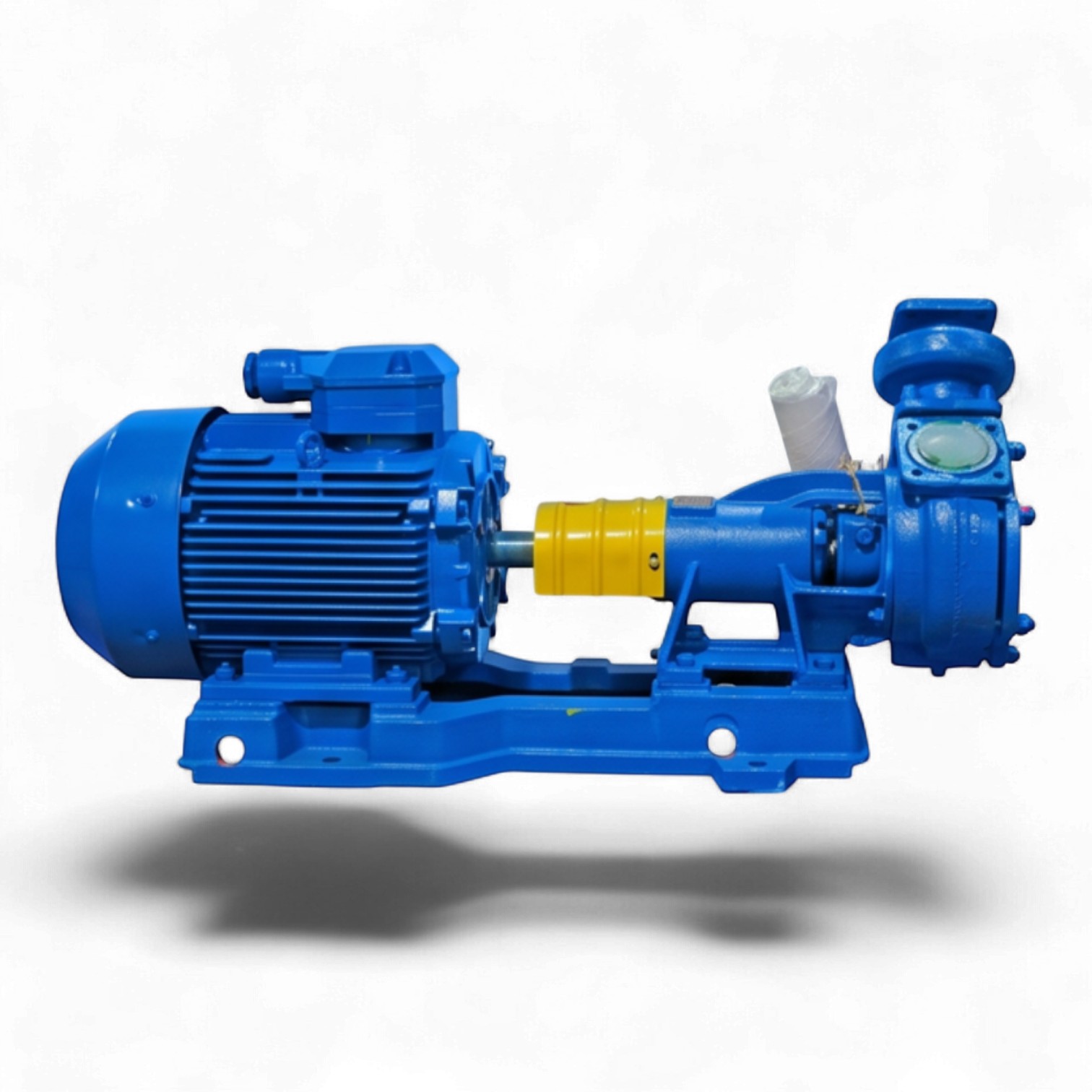

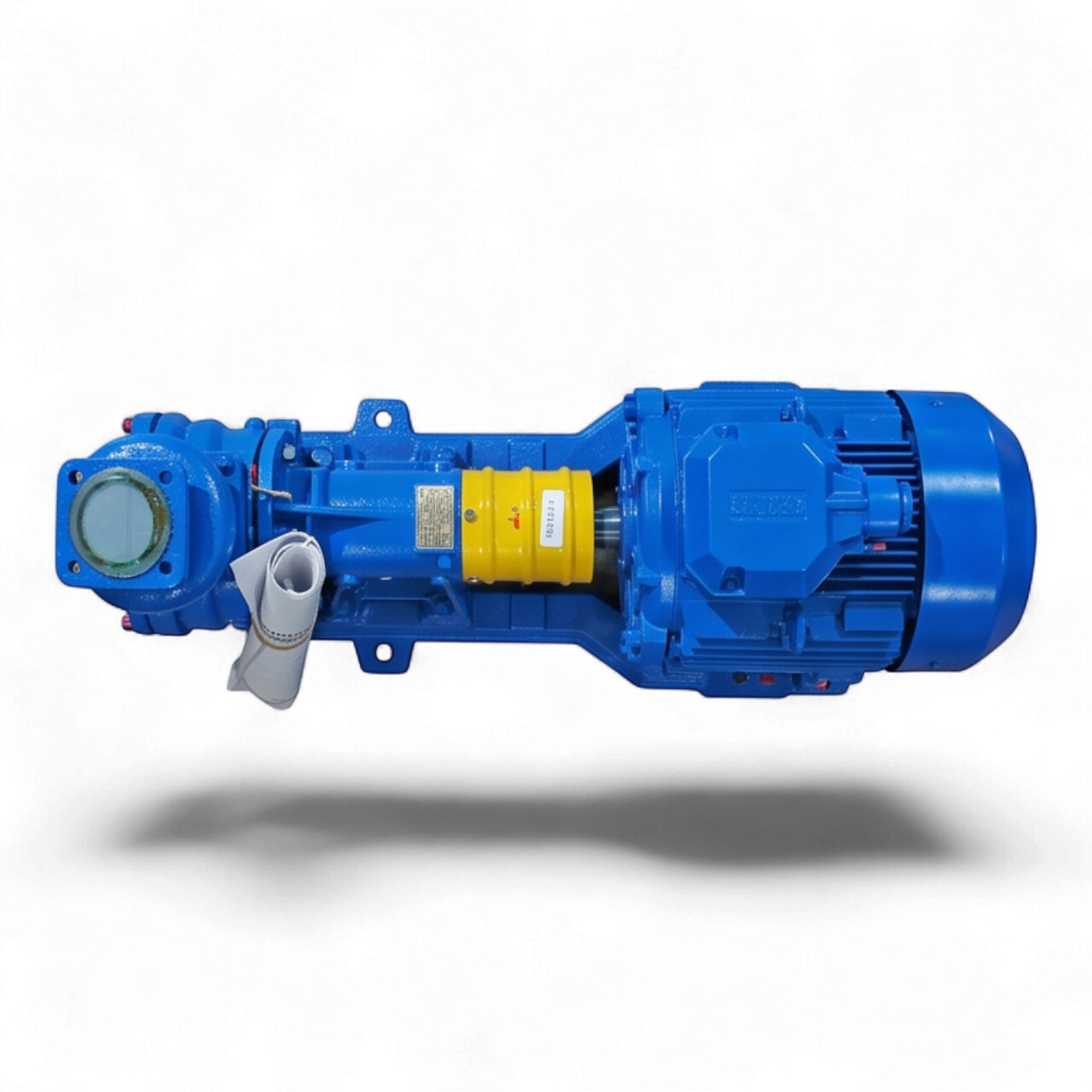

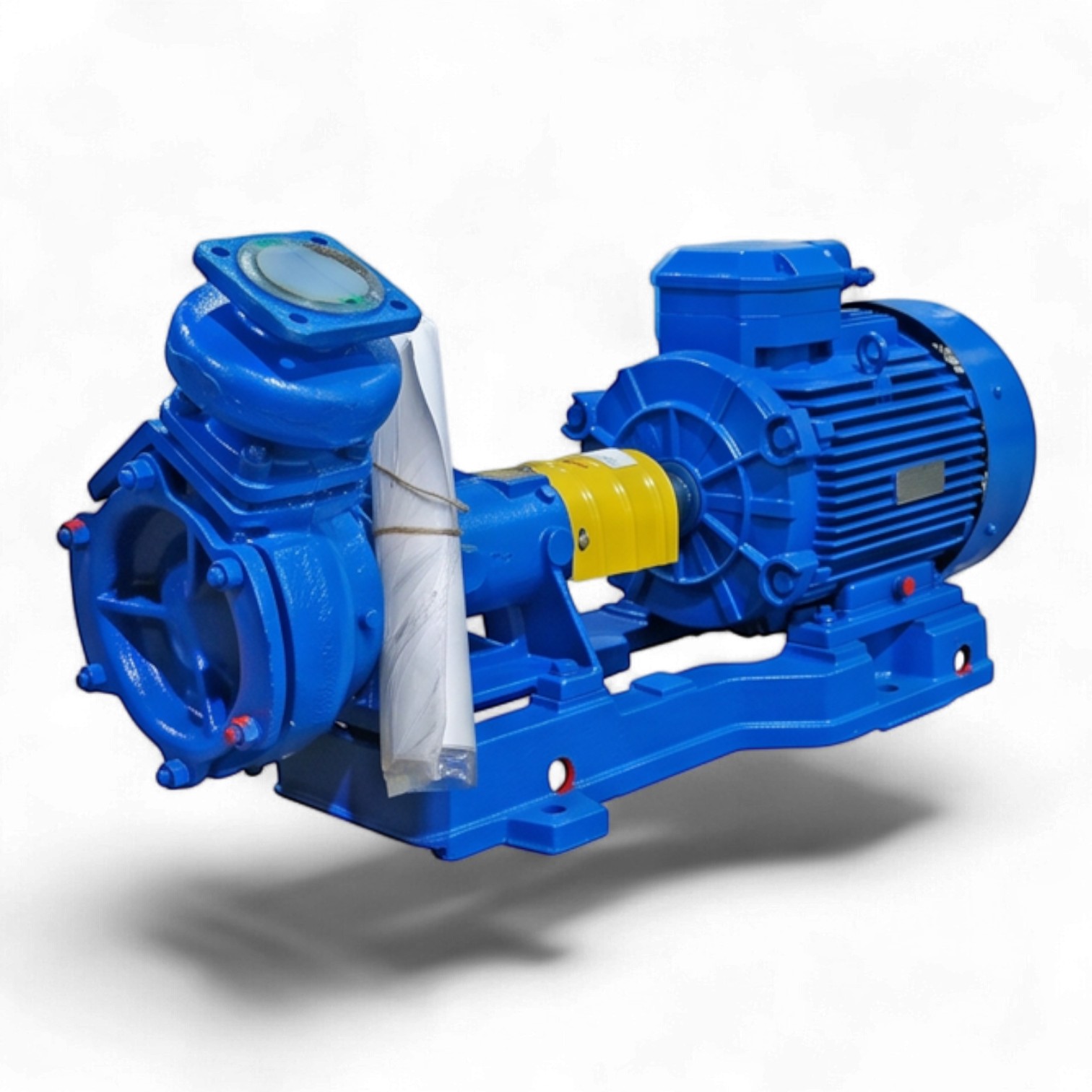

Техническое описание вихревого насосного агрегата ВКС 2/26А
Вихревой консольный самовсасывающий насосный агрегат ВКС 2/26А предназначен для перекачивания технической воды и других жидкостей, сходных по химической активности, с кинематической вязкостью до 36 сСт. Оборудование относится к категории динамических насосов трения, где преобразование энергии происходит за счет вихреобразования в рабочем канале.
Конструктивные особенности и материалы
Агрегат выполнен в исполнении «А», что подразумевает использование серого чугуна для изготовления корпуса и крышки насоса. Рабочее колесо (импеллер) выполнено из коррозионностойкой стали 20Х13, а вал — из конструкционной углеродистой стали Ст 45. Герметизация вала обеспечивается стандартным сальниковым уплотнением. Наличие воздушного колпака в конструкции ВКС обеспечивает самовсасывающую способность агрегата (высота самовсасывания до 4 метров).
Технические характеристики:
- Номинальная подача: 7,0 м³/час (диапазон эксплуатации: 6,0–8,0 м³/час);
- Номинальный напор: 26 м.в.ст. (диапазон: 35–20 м.в.ст.);
- Привод: электродвигатель мощностью 3,0 кВт;
- Частота вращения ротора: 1500 об/мин;
- Диаметр входного и выходного патрубков: 40 мм;
- Температурный режим эксплуатации: от –15 °C до +85 °C;
- Допустимая концентрация твердых включений: не более 0,01% по массе, размером до 0,05 мм.
Габаритные и весовые показатели

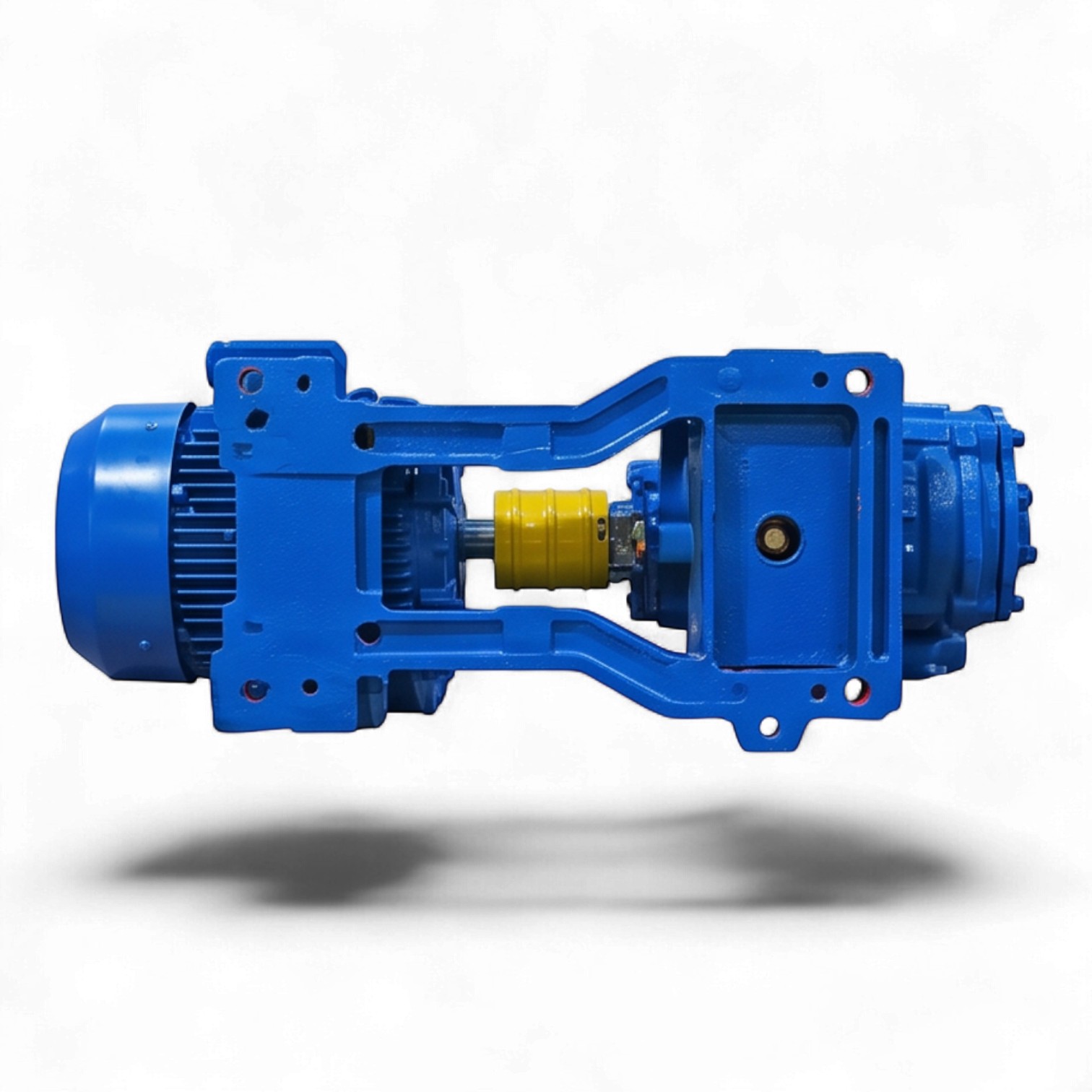

Общие габариты агрегата составляют 747х250х370 мм при общей массе 81 кг. Оборудование поставляется в сборе на единой фундаментной раме с передачей крутящего момента через упругую муфту.
