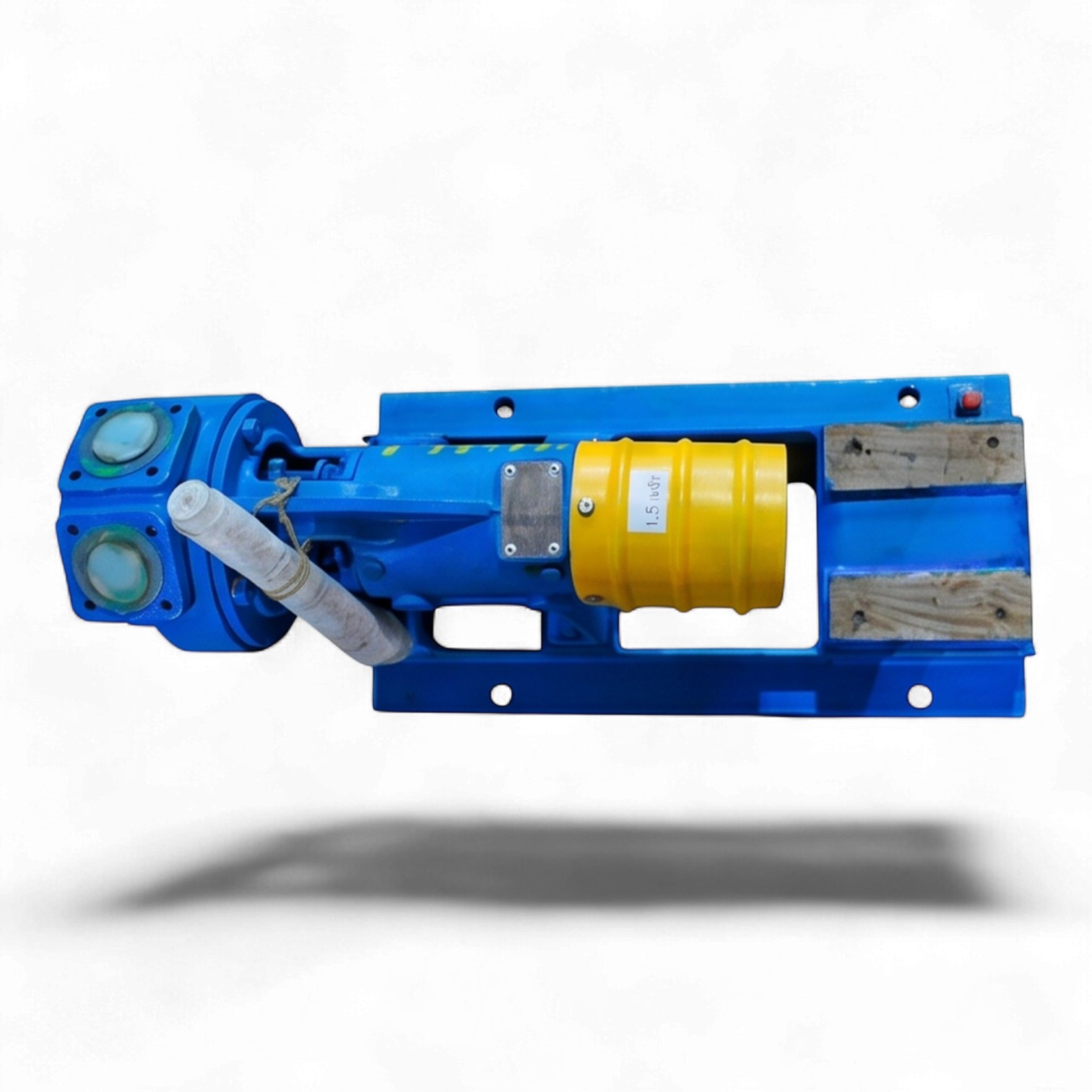

Техническое описание вихревого насоса ВКС 2/26А

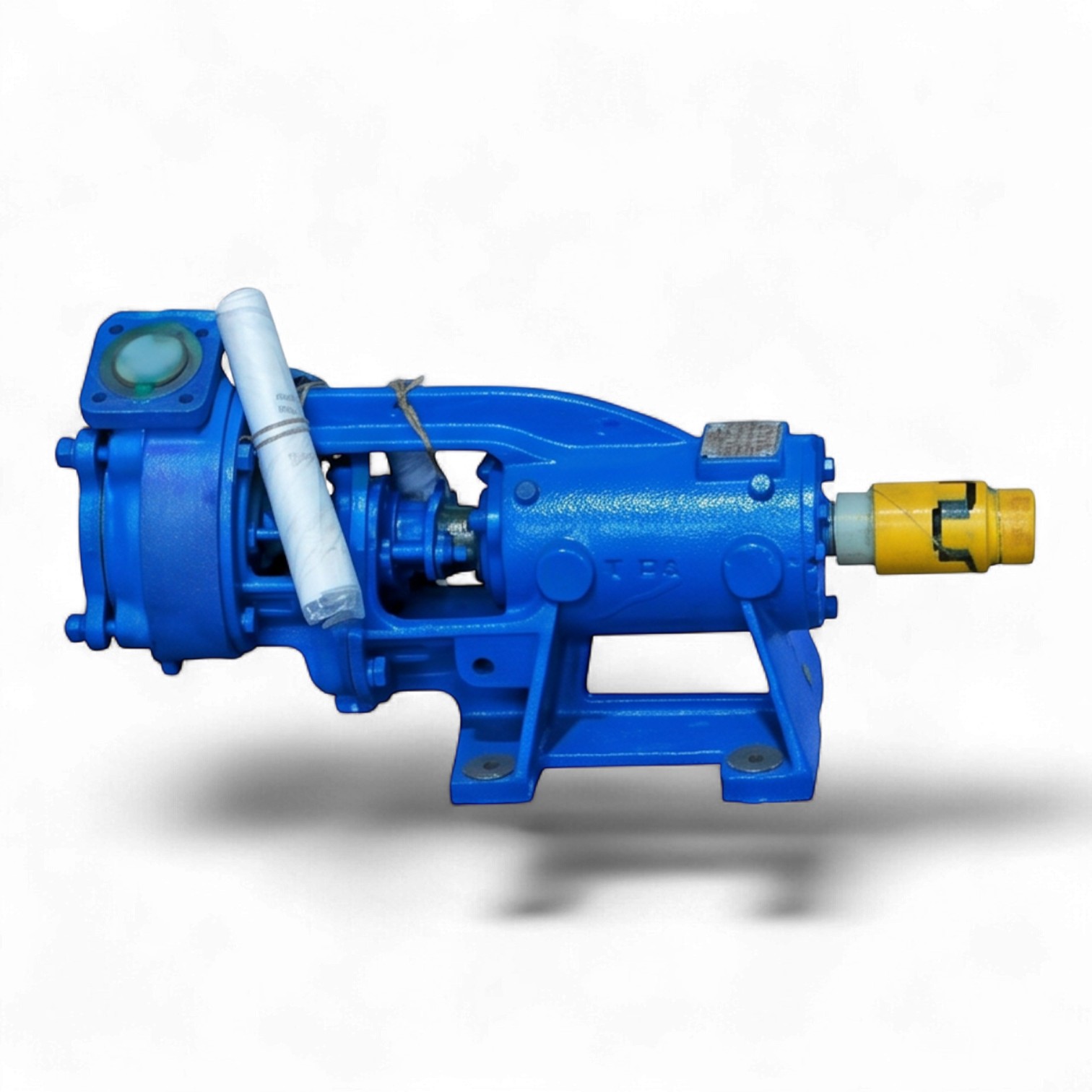

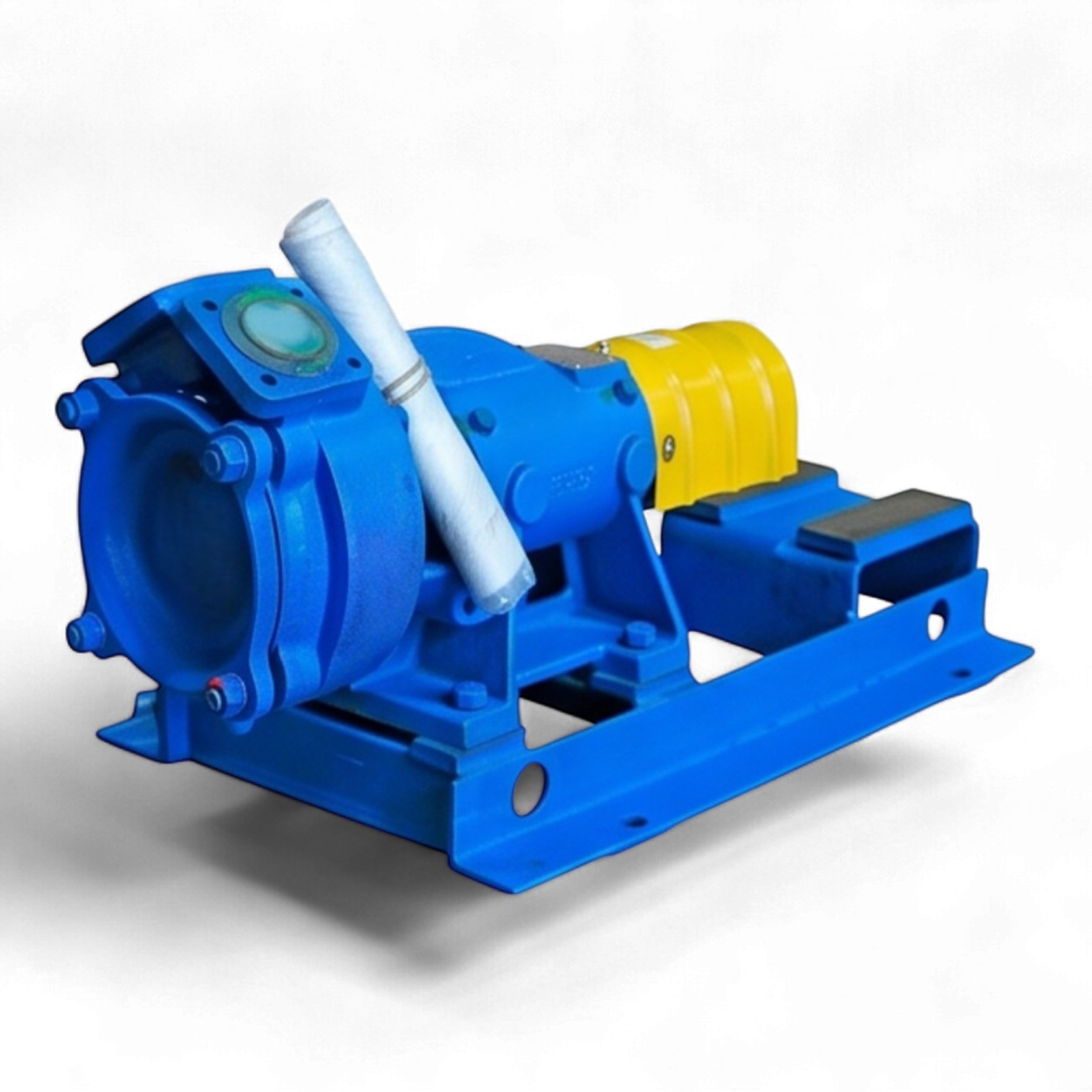

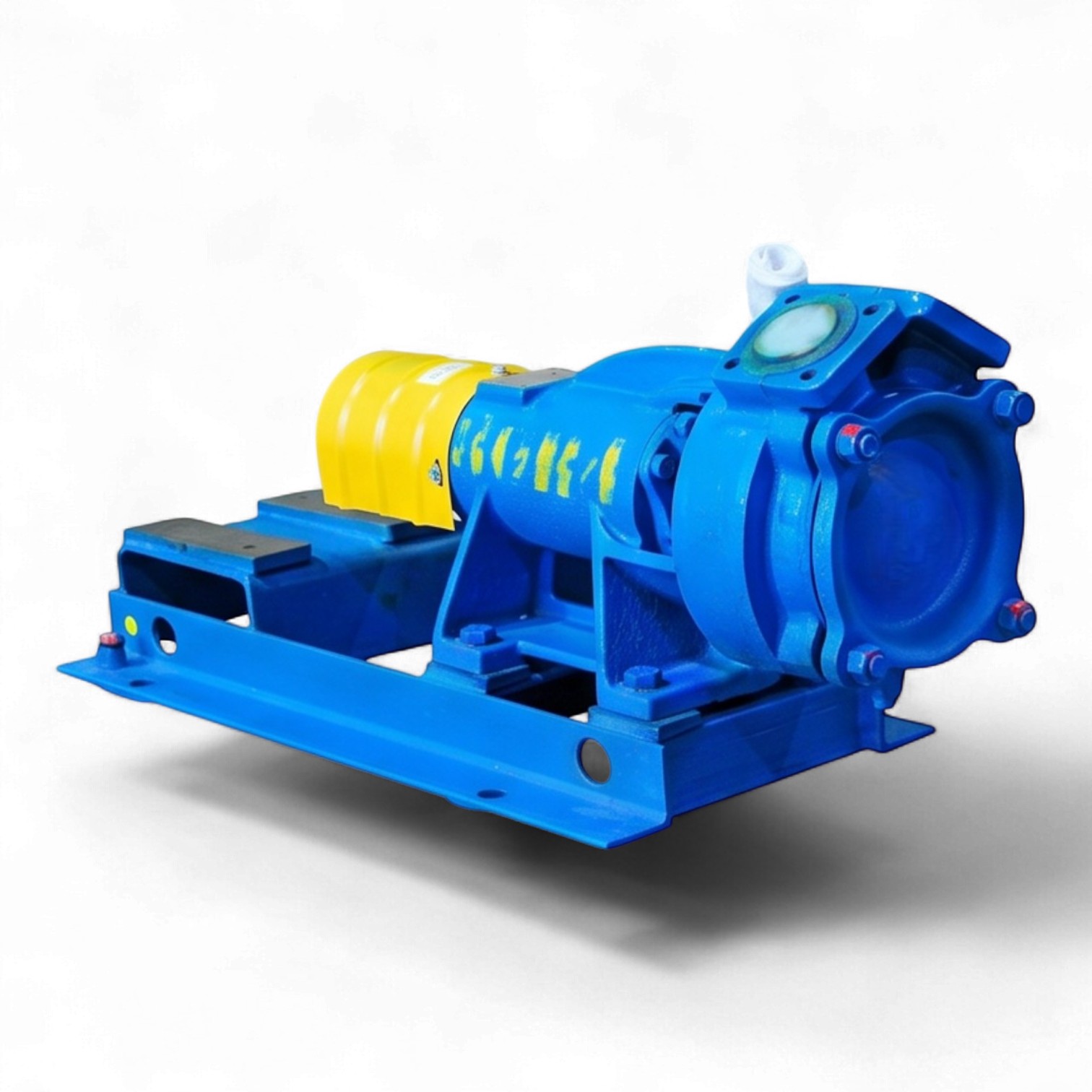

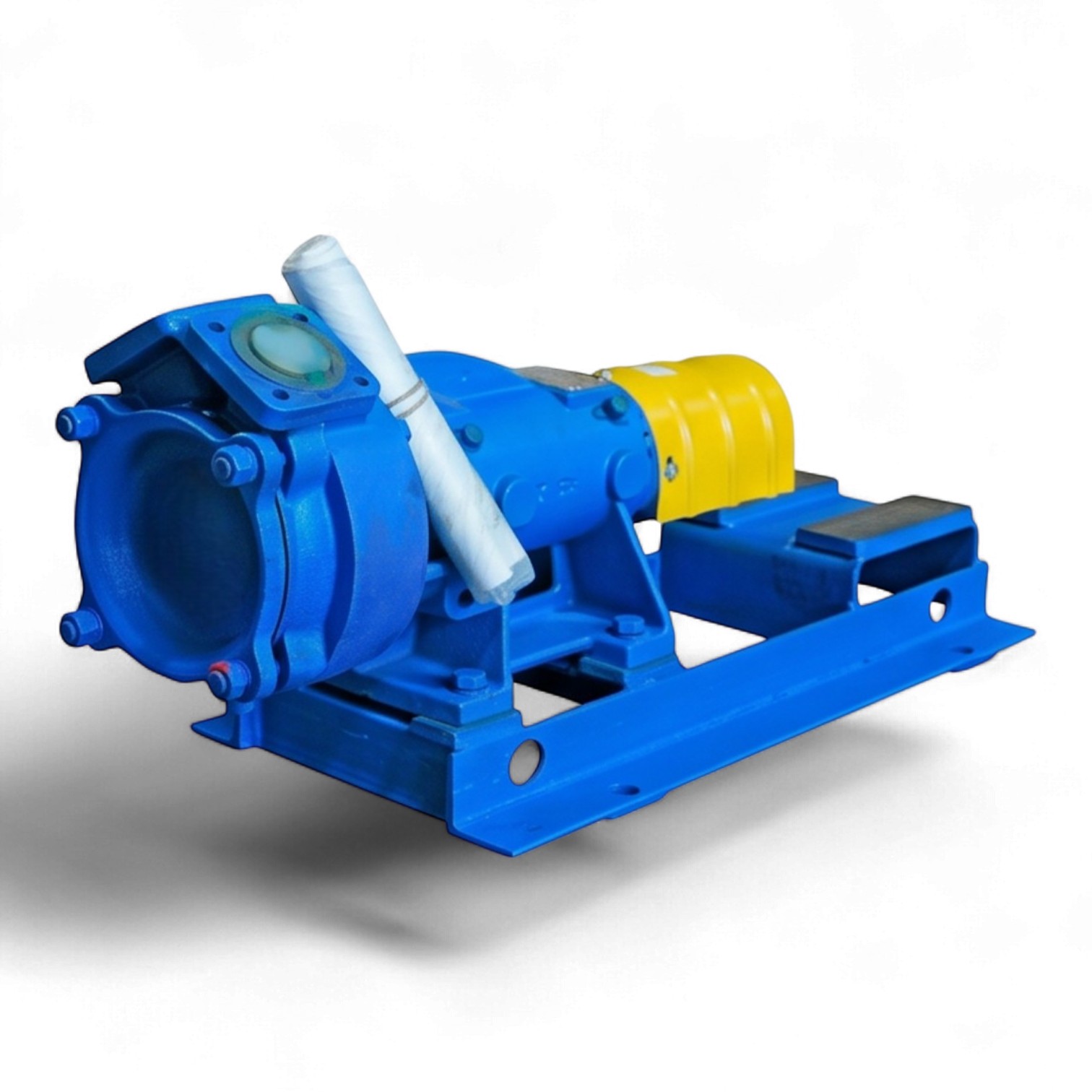

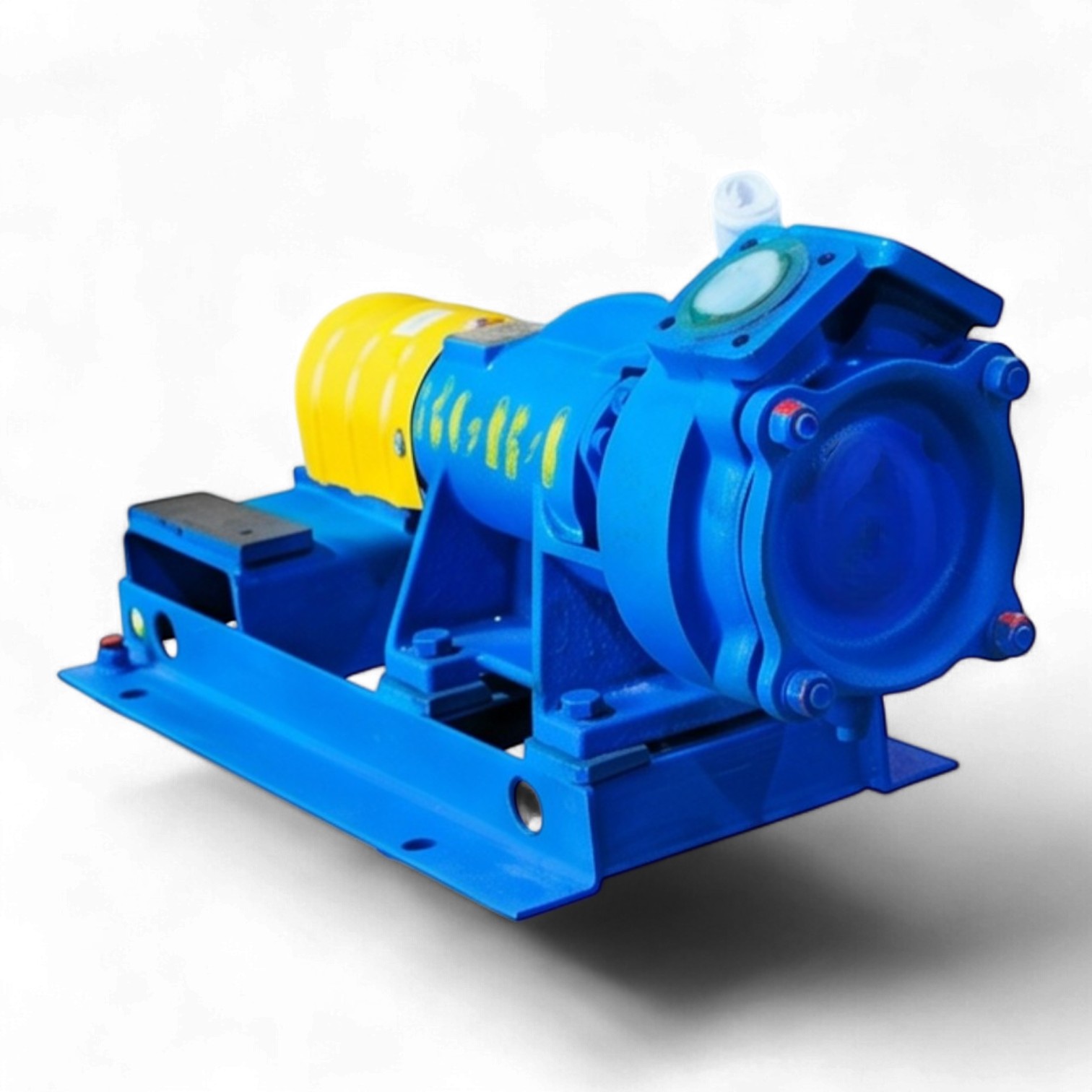

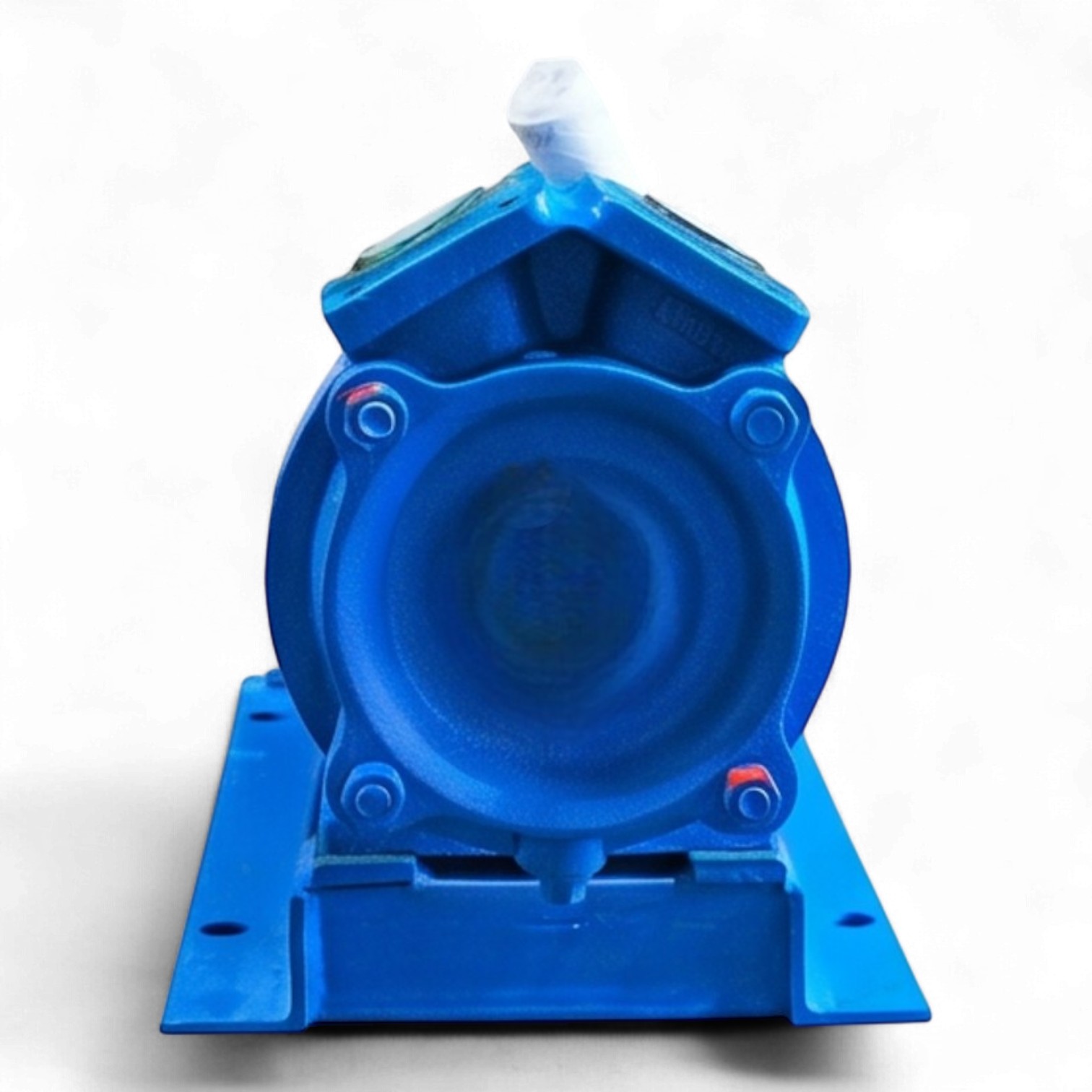

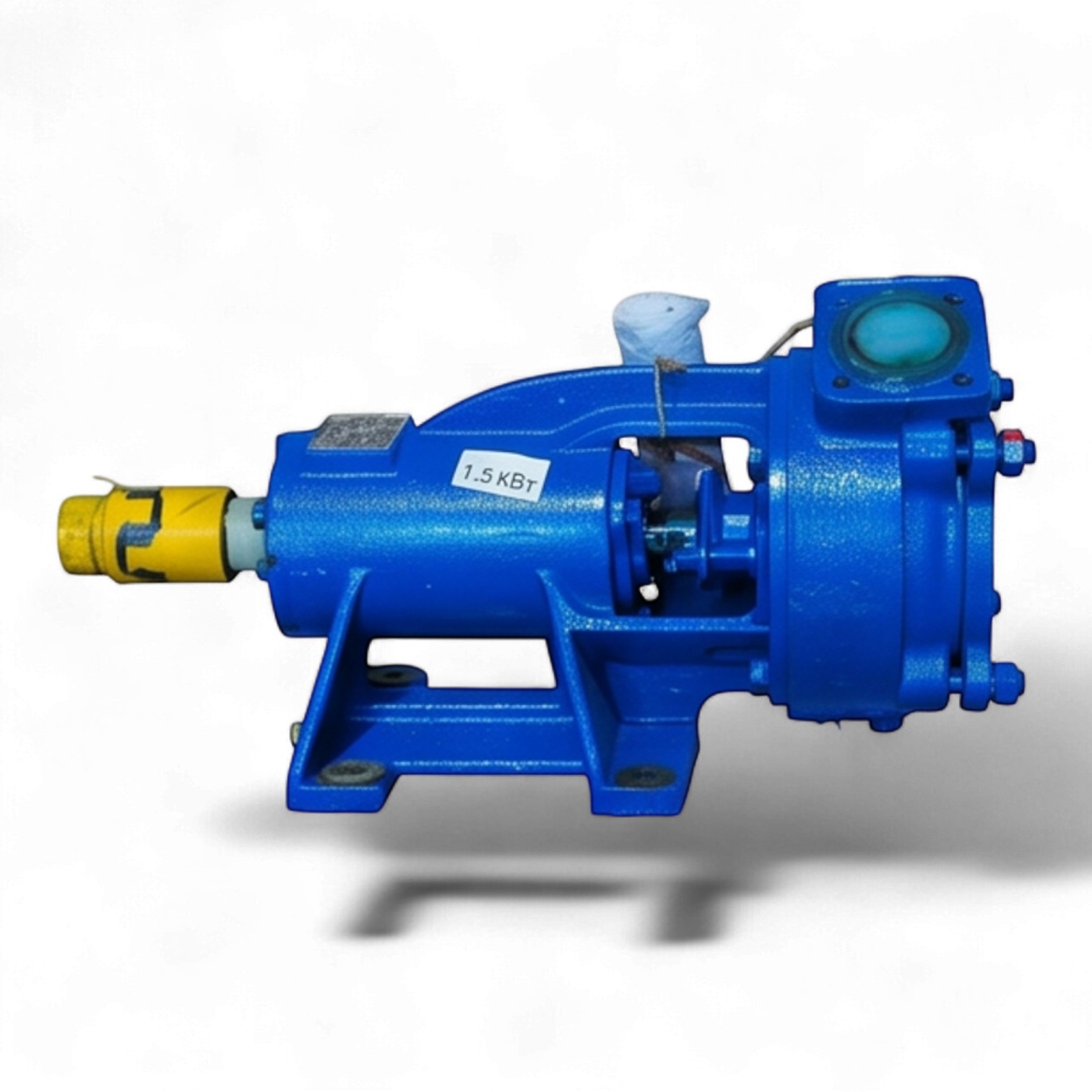

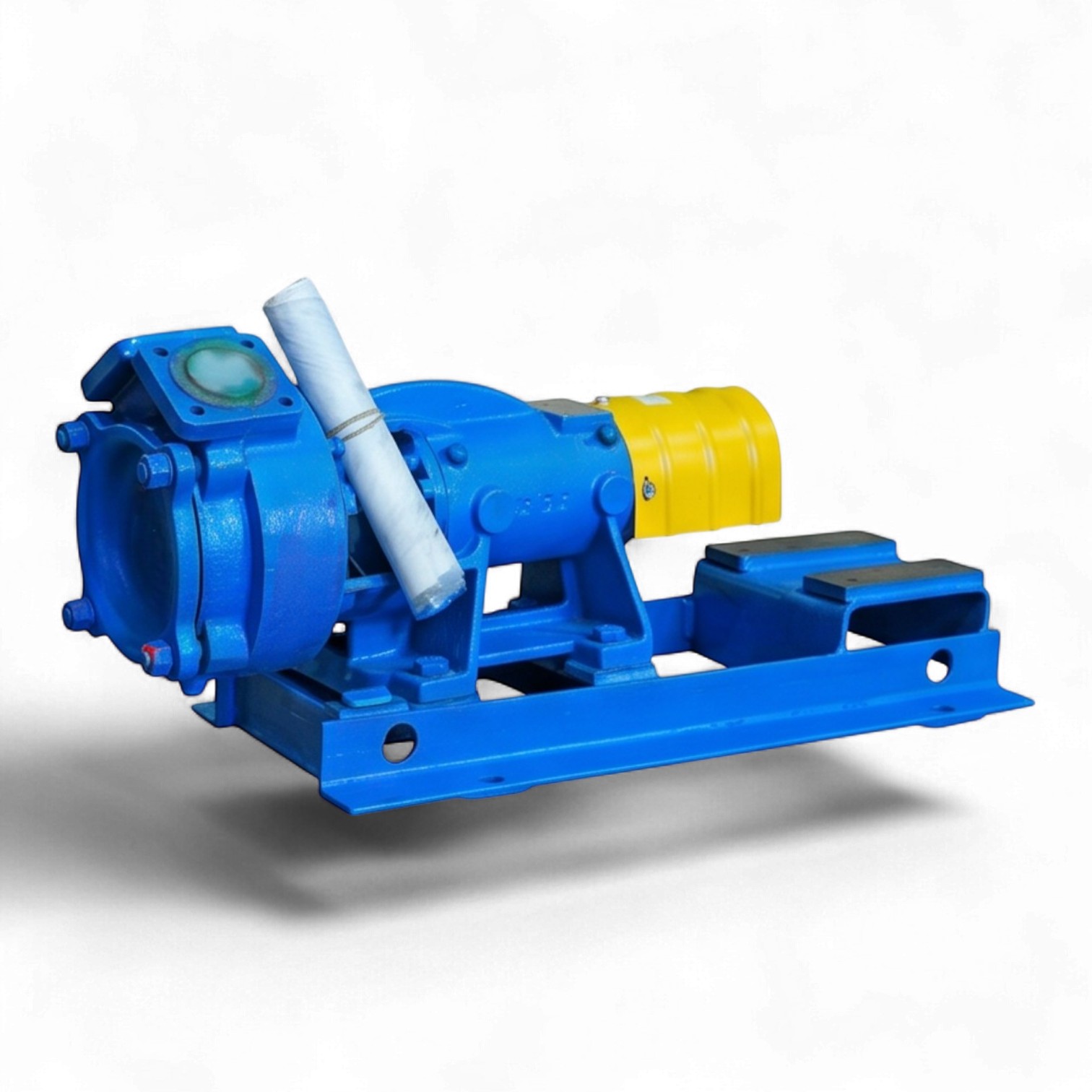

Вихревой консольный самовсасывающий насос ВКС 2/26А представляет собой гидравлическое оборудование динамического типа, предназначенное для перекачивания технической воды и химически нейтральных жидкостей. Конструктивная особенность серии ВКС заключается в наличии воздушного колпака (водоотделителя), который обеспечивает удаление воздуха из всасывающей линии и реализацию функции самовсасывания с глубины до 4 метров.
Конструктивные характеристики и материалы:
- Проточная часть: Изготовлена из серого чугуна (исполнение А), что обеспечивает надежность при работе в стандартных температурных режимах.
- Рабочее колесо: Выполнено из высокопрочной стали 20Х13, обладающей повышенной стойкостью к кавитационному износу.
- Вал: Конструкционная сталь Ст 45.
- Уплотнение вала: Сальниковая набивка, обеспечивающая герметичность и ремонтопригодность узла в полевых условиях.
Технические параметры эксплуатации:
- Производительность (подача): Варьируется в диапазоне от 2,8 до 8,0 м³/час в зависимости от рабочей точки.
- Напор: Номинальный диапазон составляет 20–60 метров водного столба.
- Температурный режим: Эксплуатация допускается при температуре рабочей среды от –15 °C до +85 °C.
- Требования к среде: Содержание твердых включений не должно превышать 0,01% по массе, максимальный размер частиц — 0,05 мм. Кинематическая вязкость перекачиваемой среды — до 36 сСт.
Монтажные данные:
Насосный агрегат поставляется без двигателя и рамы (б/д, б/р). Рекомендуемая мощность приводного электродвигателя составляет 5,5 кВт. Присоединительные патрубки имеют диаметр 40 мм. Габаритные размеры корпуса составляют 427х250х155 мм при массе 33 кг.
Характеристики
Масса
33 кг
Подача
2,8–8,0 м³/час
Напор
20–60 м.в.ст.
Тип насоса
вихревой консольный самовсасывающий (ВКС)
Габаритные размеры
427х250х155 мм
Материал проточной части
чугун (исполнение А)
Диаметр патрубков
40 мм
Материал вала
сталь Ст 45
Материал рабочего колеса
сталь 20Х13
Рекомендуемая мощность двигателя
5,5 кВт
Высота самовсасывания
до 4 метров
Температурный диапазон
от –15 до +85 ºC
Уплотнение вала
сальниковое (стандартное)
