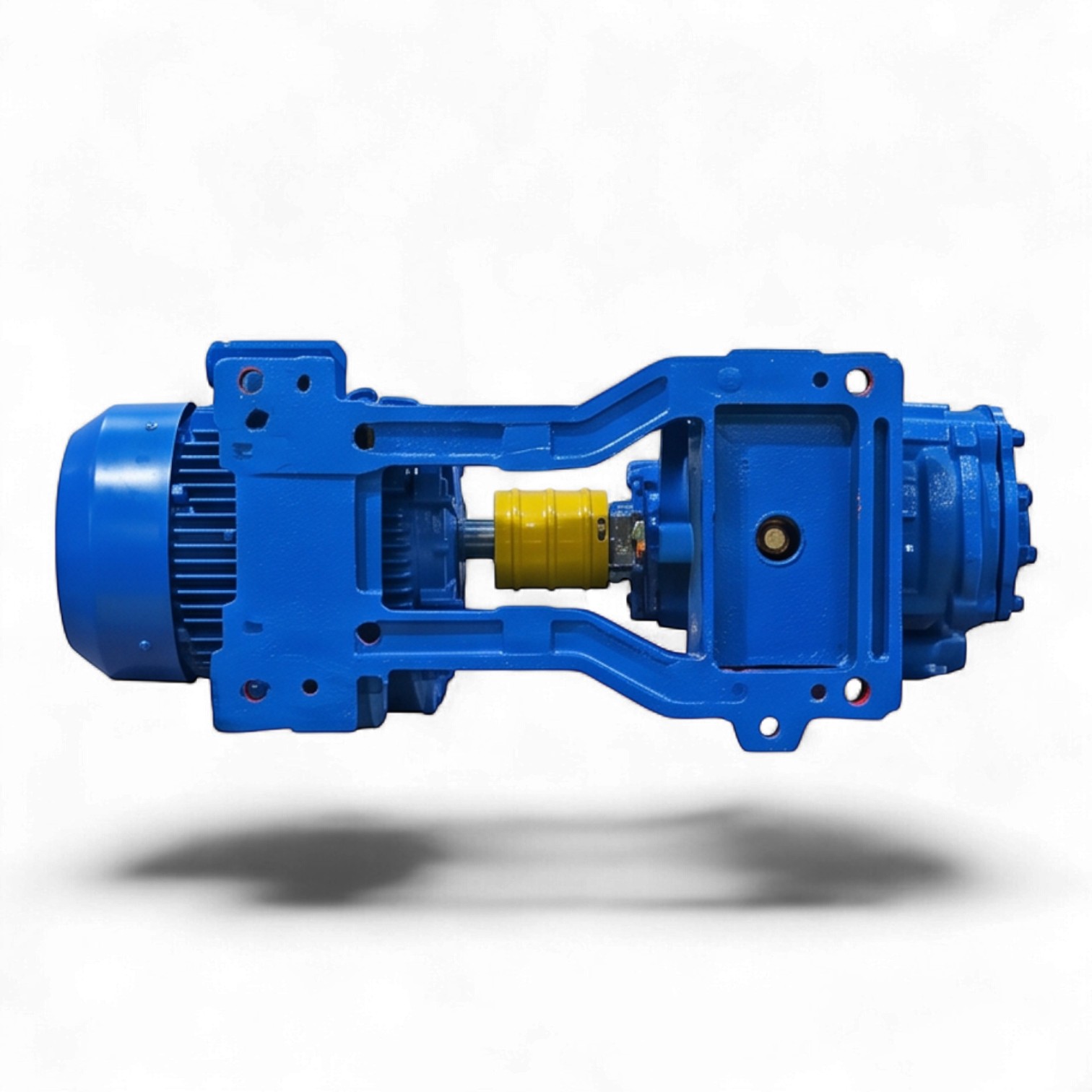

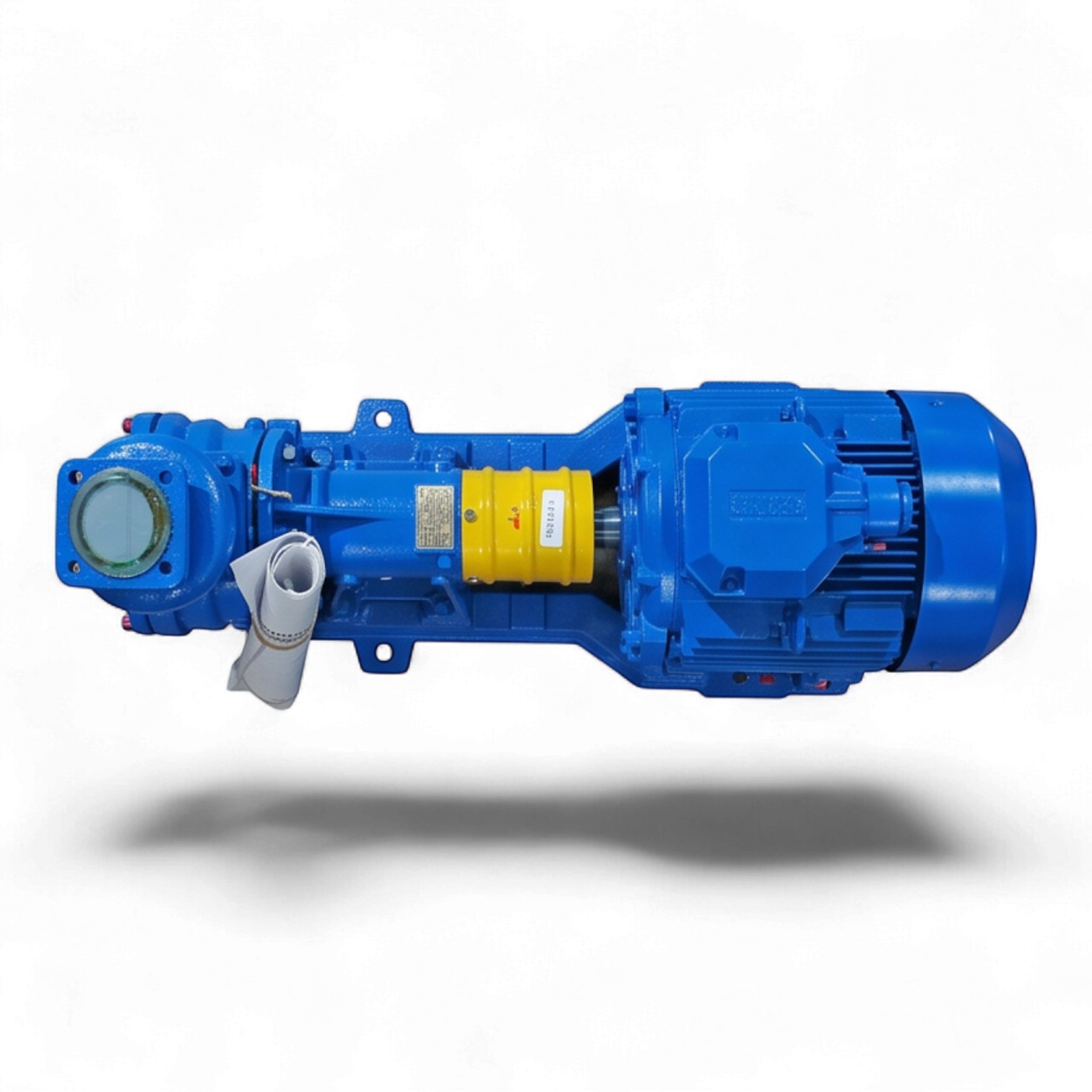

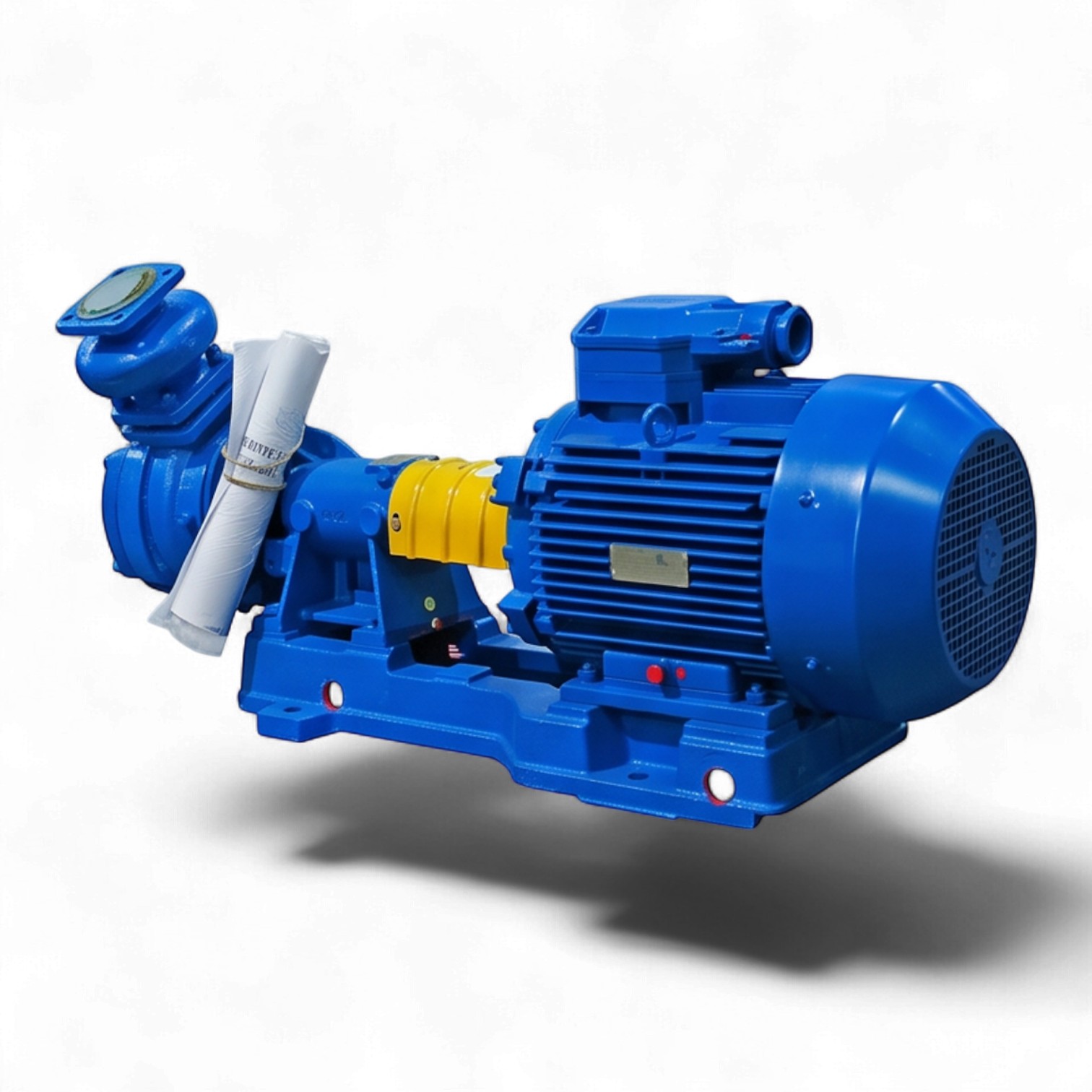

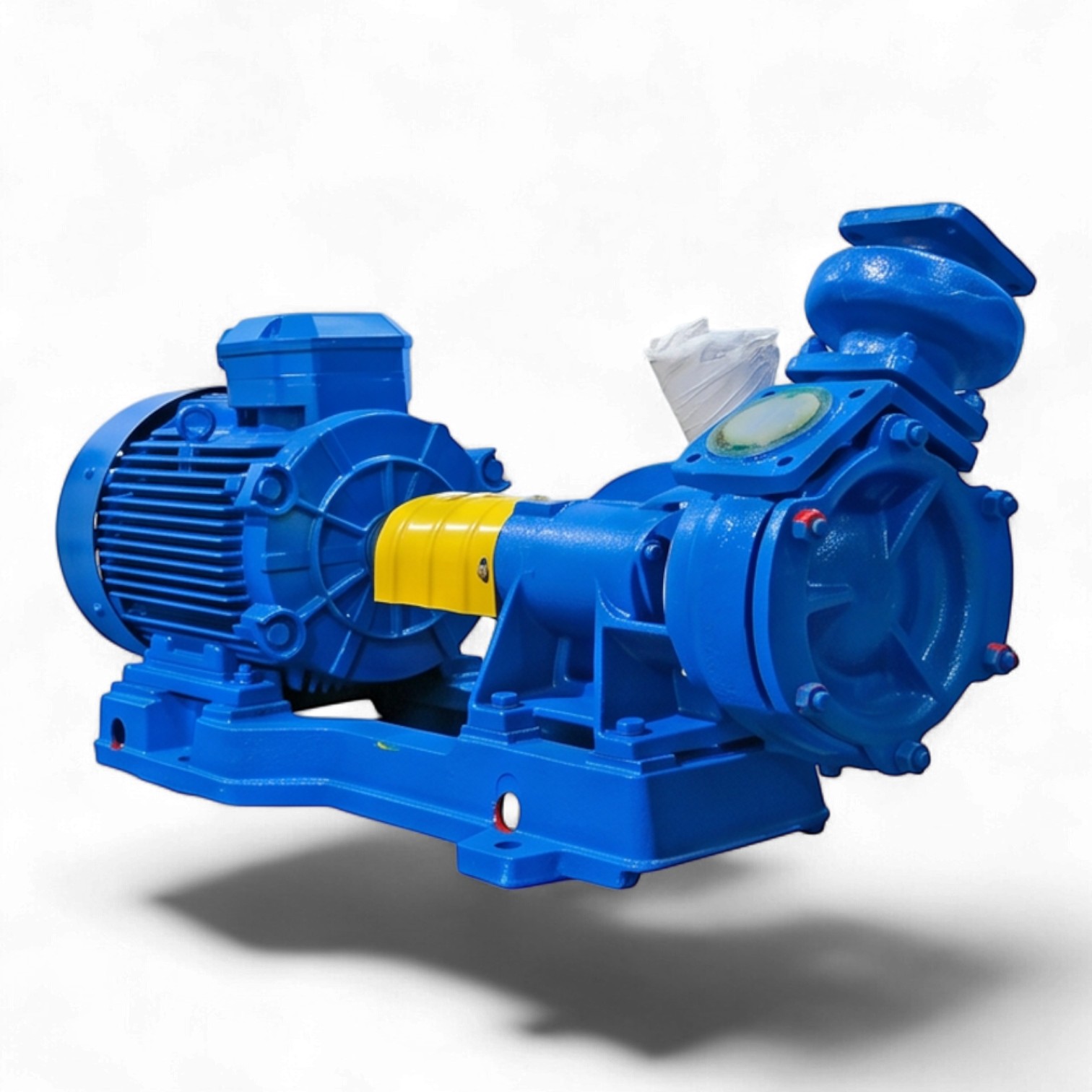

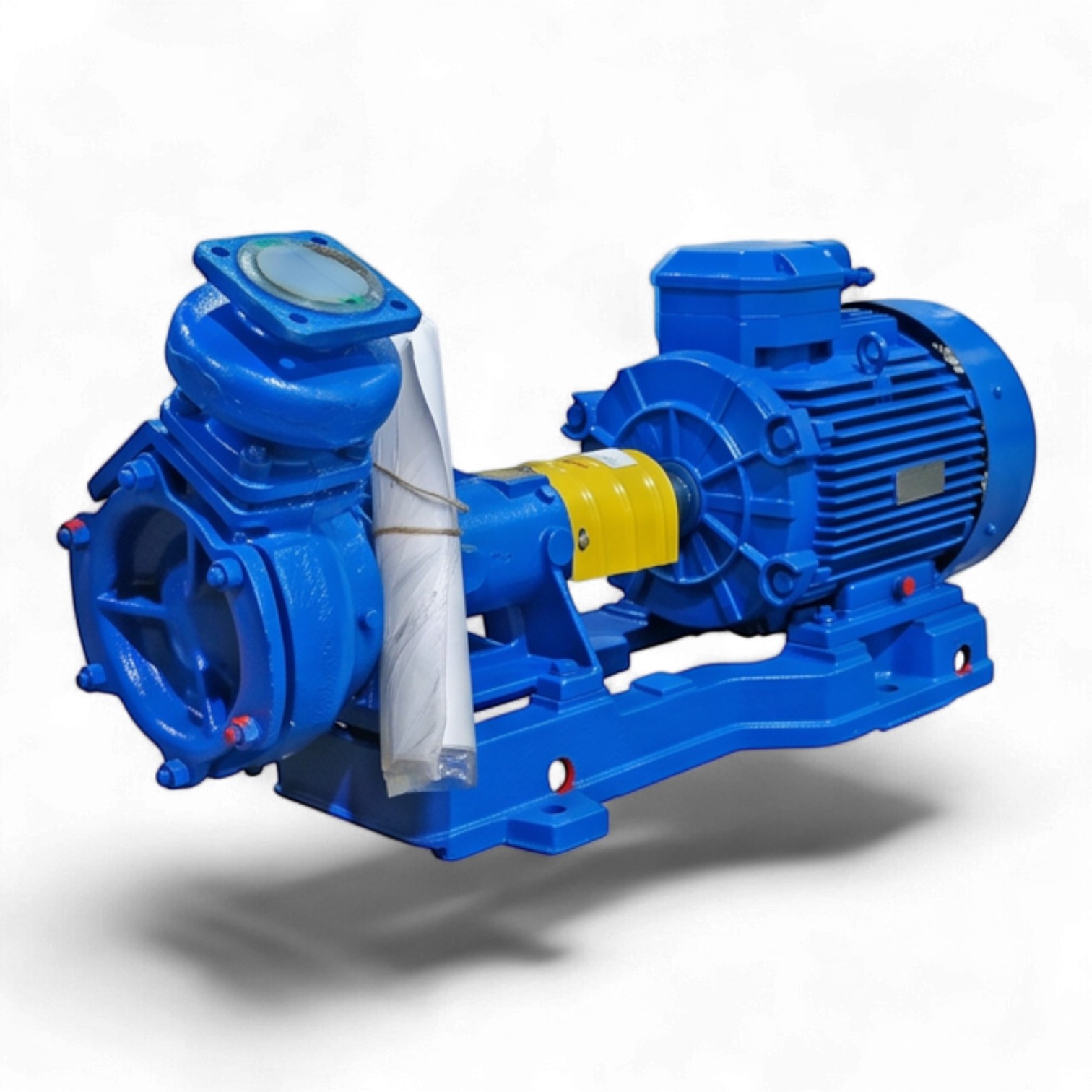

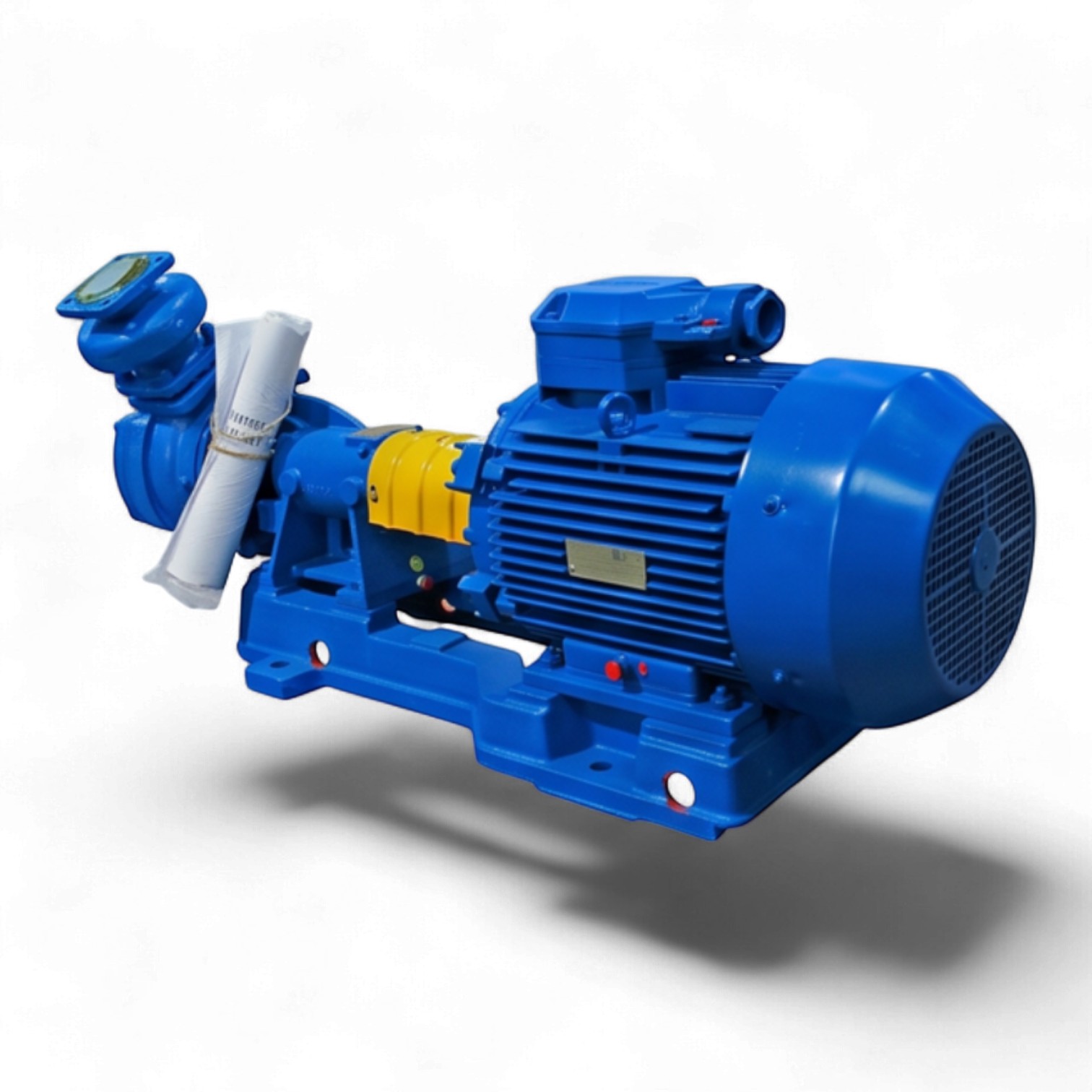

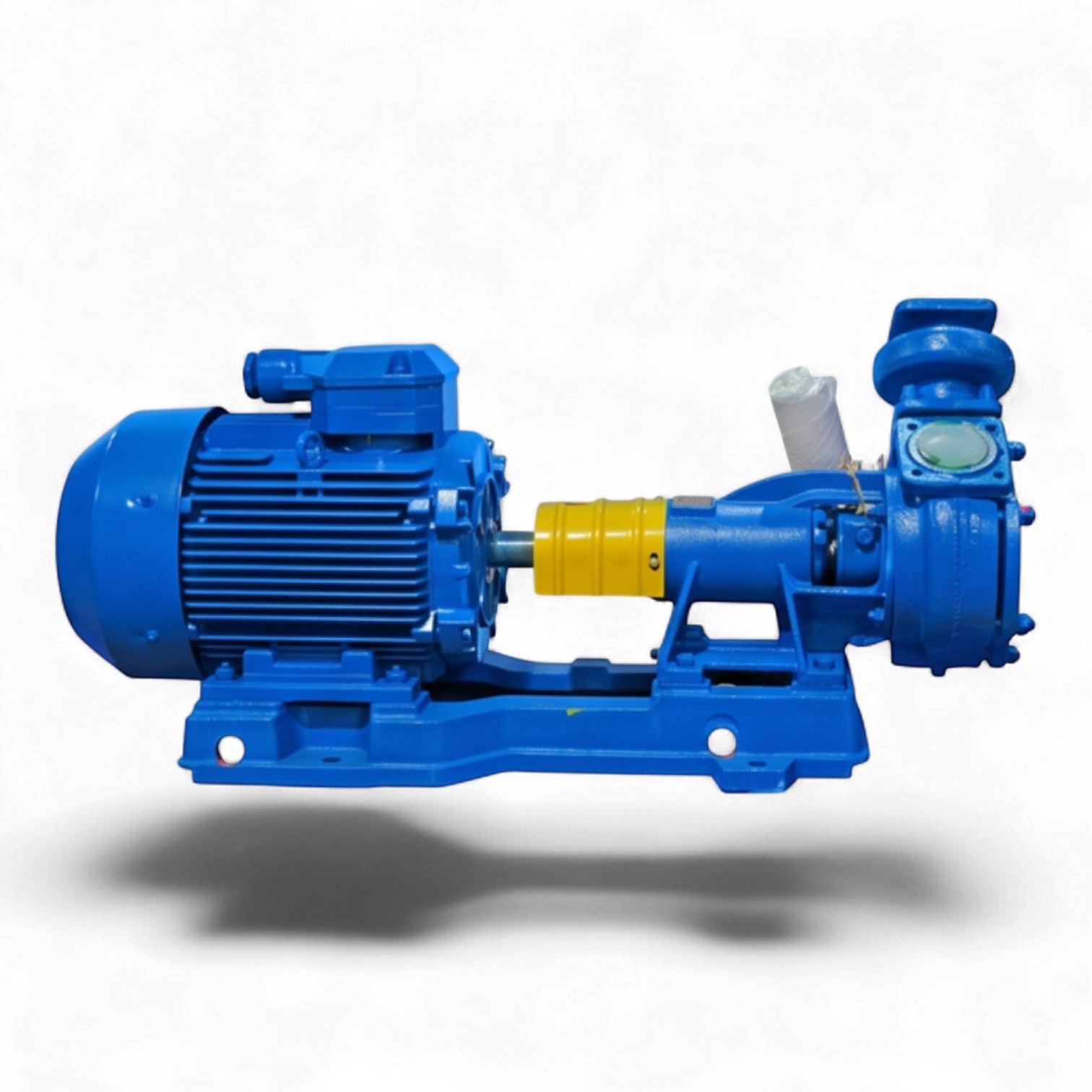

Техническое описание вихревого насосного агрегата ВКС 2/26А-2Г
Вихревой консольный самовсасывающий насосный агрегат ВКС 2/26А-2Г предназначен для перекачивания технической воды и других жидкостей, сходных по физико-химическим свойствам, с кинематической вязкостью до 36 сСт. Конструктивное исполнение агрегата ориентировано на эксплуатацию в условиях, требующих повышенной надежности и взрывозащиты.
Конструктивные особенности и материалы
- Проточная часть: Изготовлена из чугуна (индекс «А»), что обеспечивает необходимую жесткость конструкции и устойчивость к износу.
- Система уплотнения: Оснащен двойным торцевым уплотнением (индекс «2Г»), минимизирующим риск утечек перекачиваемой среды и позволяющим работать с потенциально опасными жидкостями.
- Самовсасывание: Наличие воздушного колпака в конструкции ВКС обеспечивает высоту самовсасывания до 4 метров, что упрощает пуск системы без предварительного заполнения всасывающей линии.
Привод и электрооборудование
Агрегат комплектуется асинхронным электродвигателем мощностью 5,5 кВт во взрывозащищенном исполнении. Номинальная частота вращения ротора составляет 1500 об/мин. Такое сочетание характеристик позволяет достигать стабильных напорных показателей при умеренном энергопотреблении.
Технические характеристики
| Номинальная подача | 5,0 м³/час (диапазон 2,8 – 8,0 м³/час) |
| Напор при номинальной подаче | 42 м.в.ст. (диапазон 20 – 60 м.в.ст.) |
| Диаметр патрубков (вход/выход) | 40 / 40 мм |
| Температурный режим среды | от –15 до +85 ºC |
| Максимальное содержание примесей | 0,01% по массе (размер частиц до 0,05 мм) |
| Габаритные размеры (ДхШхВ) | 1010х310х448 мм |
| Масса агрегата | 91 кг |
Данное оборудование соответствует стандартам промышленной безопасности и предназначено для интеграции в технологические линии нефтехимической, энергетической и общепромышленной отраслей.
