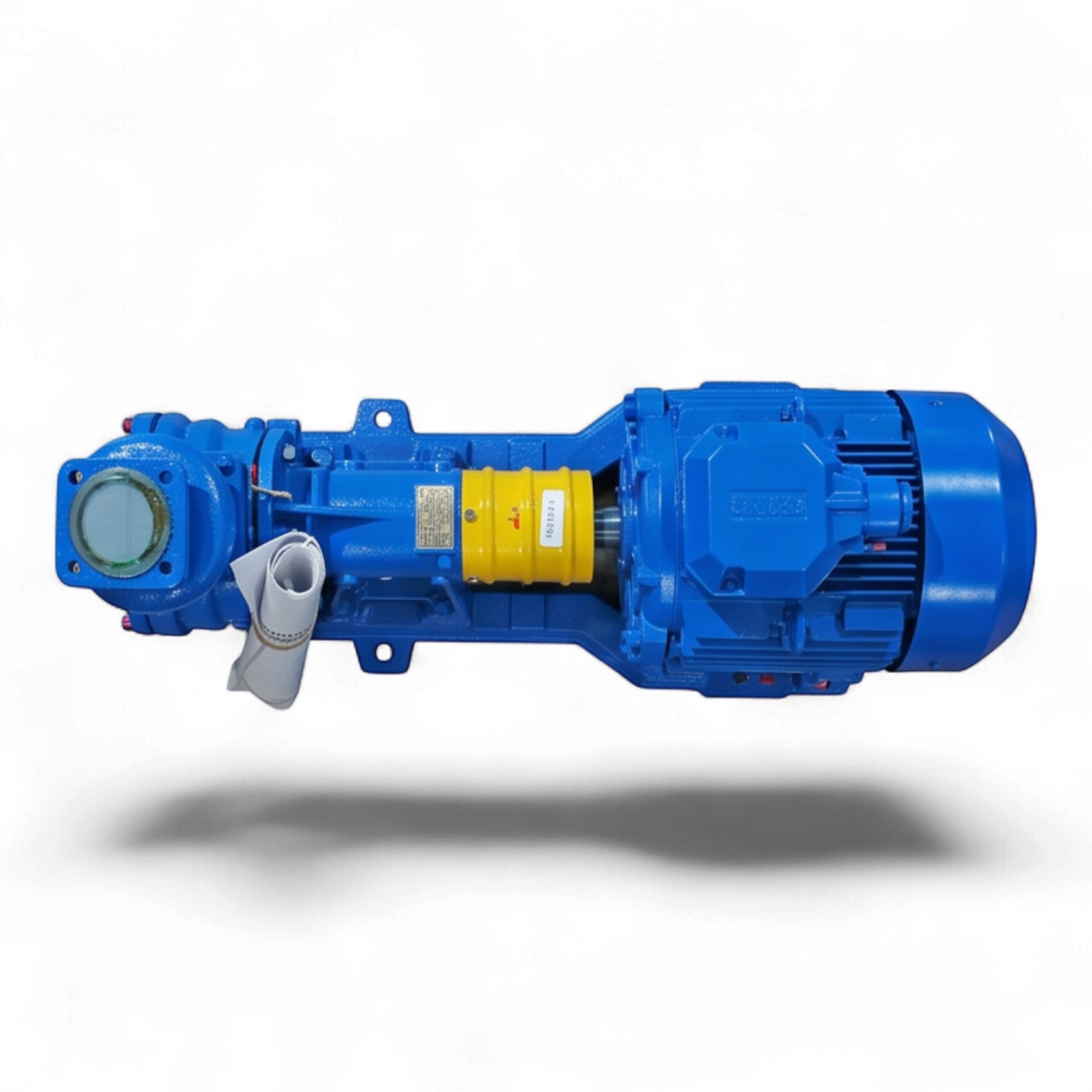

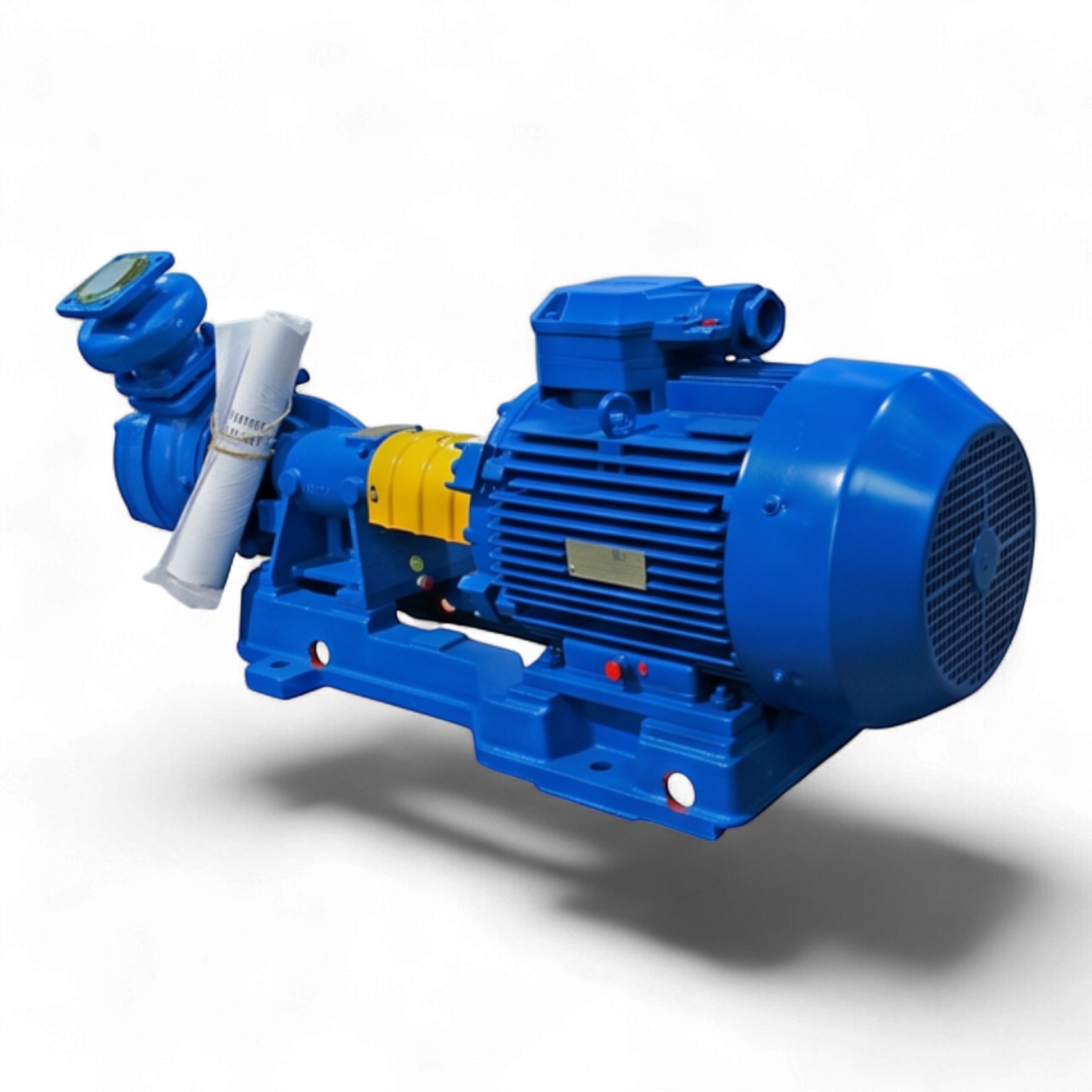

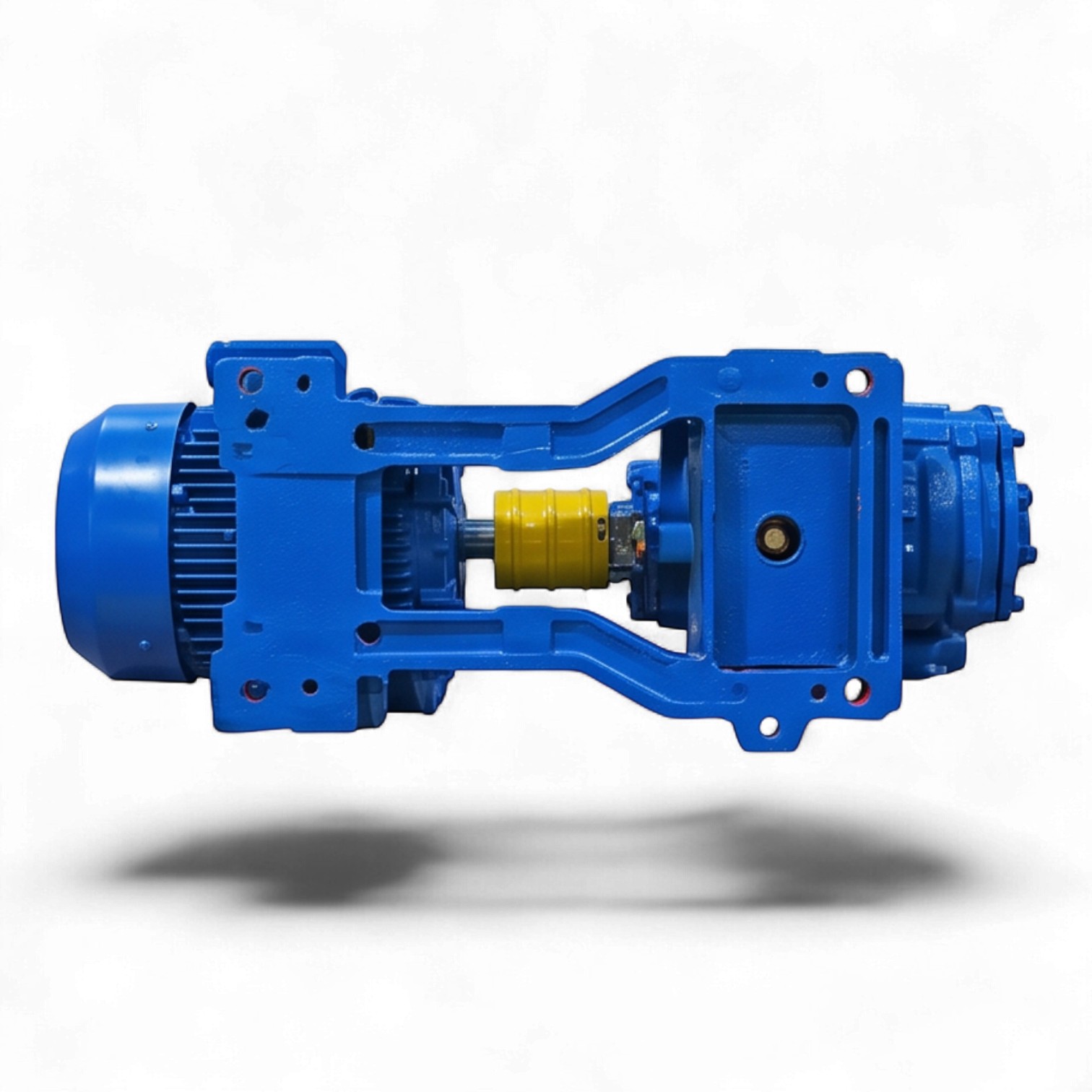

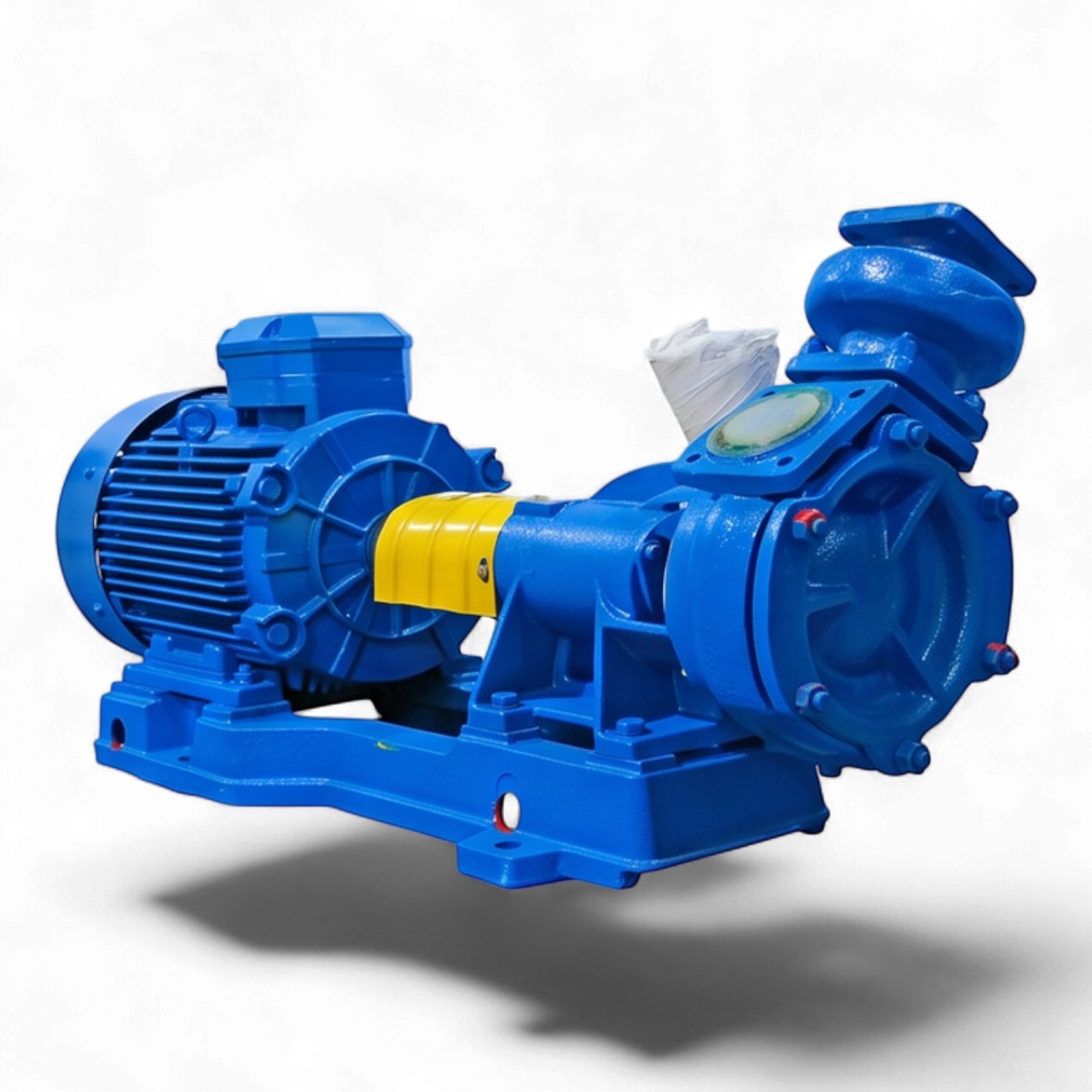

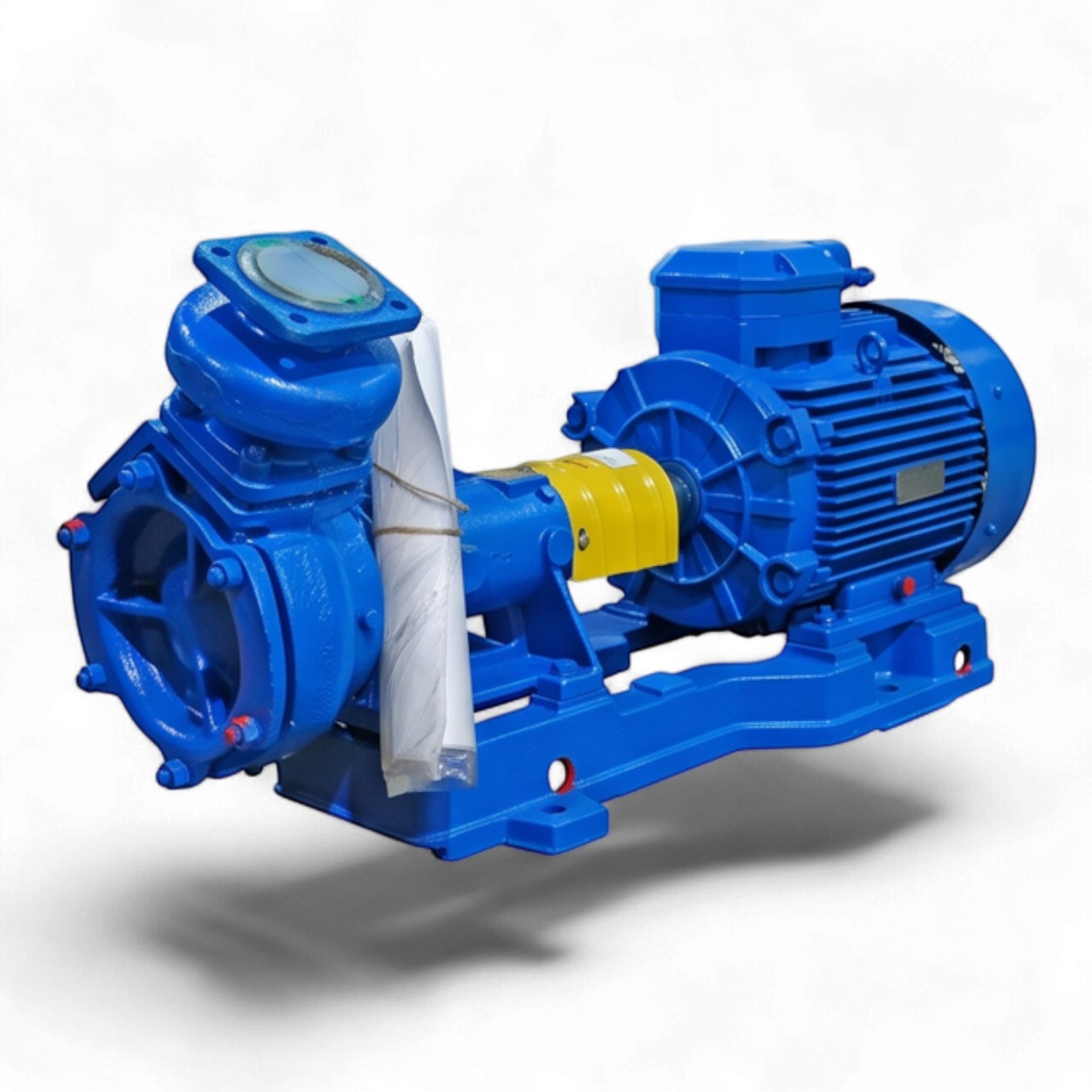

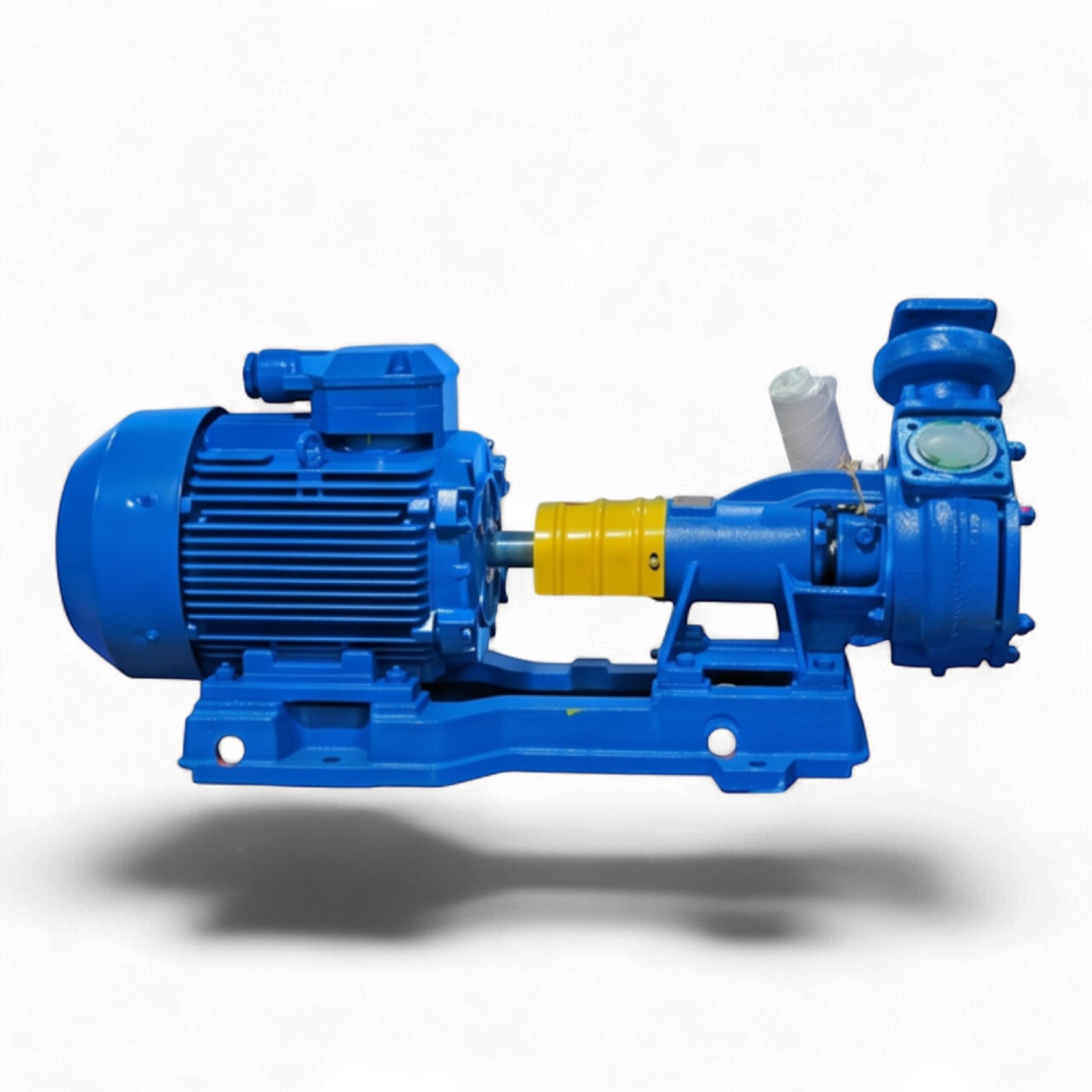

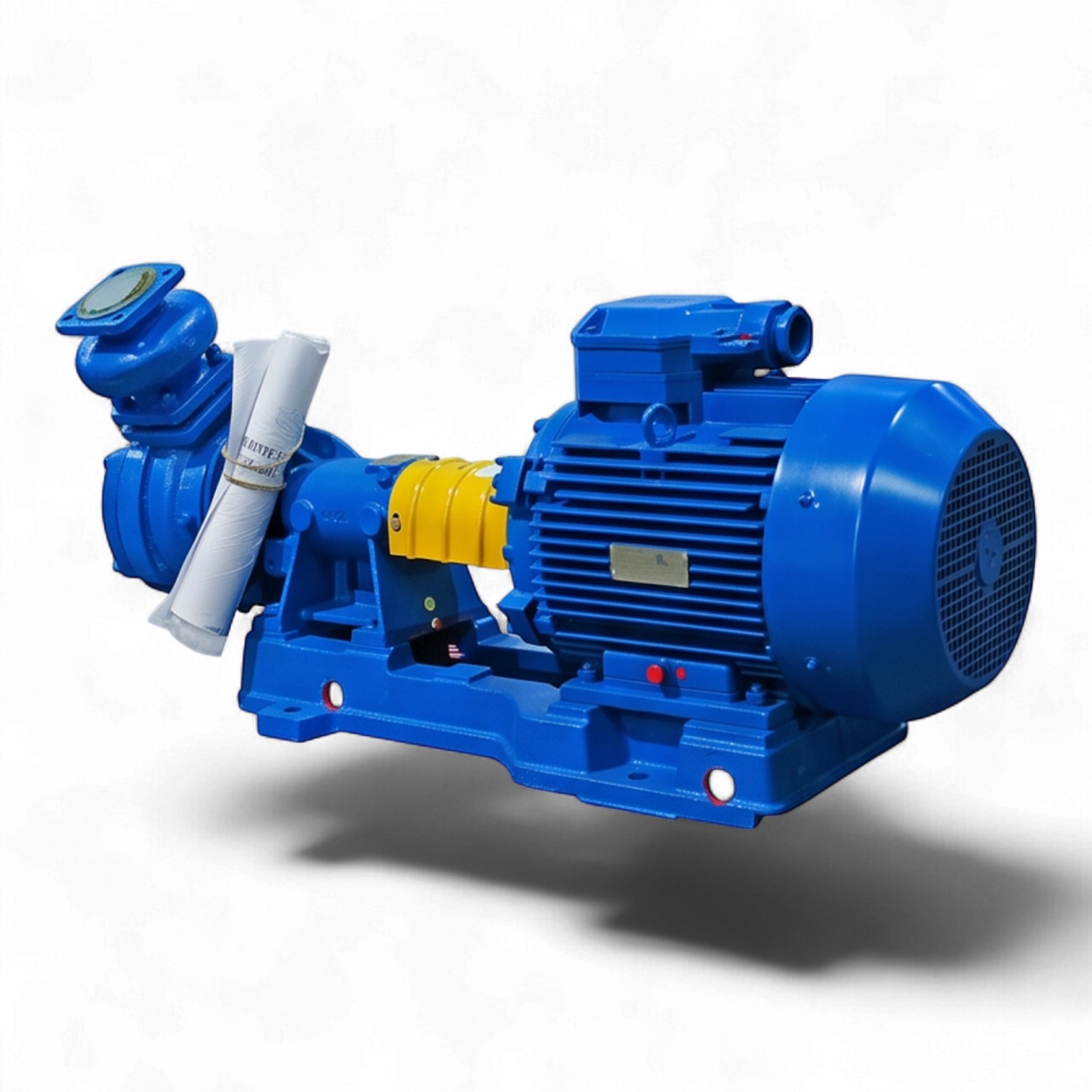

Техническое описание вихревого насосного агрегата ВКС 1/16А
Вихревой консольный самовсасывающий насос ВКС 1/16А представляет собой динамическую гидравлическую машину, предназначенную для перекачивания технической воды и химически нейтральных жидкостей кинематической вязкостью до 36 сСт.
Конструктивные особенности и принцип работы
Агрегат выполнен в моноблочном исполнении на общей фундаментной раме. Особенностью модификации ВКС является наличие воздушного колпака (бачка), обеспечивающего эффект самовсасывания, что позволяет эксплуатировать насос при расположении выше уровня приемного резервуара (высота самовсасывания до 4 метров). Проточная часть изготовлена из серого чугуна (исполнение «А»), что обуславливает температурный режим эксплуатации от -15°C до +85°C.
Технические характеристики:
- Гидравлические показатели: номинальная подача составляет 2,5 м³/час (рабочий диапазон 1,2–3,6 м³/час) при номинальном напоре 25 м.в.ст. (максимальный до 38 м.в.ст.).
- Привод: асинхронный электродвигатель мощностью 1,5 кВт с частотой вращения ротора 1500 об/мин.
- Механические ограничения: допускается содержание твердых взвешенных частиц не более 0,01% по массе с максимальным линейным размером до 0,05 мм.
- Присоединительные размеры: входной и выходной патрубки имеют диаметр 25 мм.
Эксплуатационные параметры:
| Материал проточной части | Чугун (А) |
| Габаритные размеры (ДхШхВ) | 720х233х360 мм |
| Масса агрегата | 59 кг |
Характеристики
Масса
59 кг
Подача
1,2–3,6 м³/час
Частота вращения
1500 об/мин
Напор
16–38 м.в.ст.
Номинальная подача
2,5 м³/час
Тип насоса
Вихревой консольный самовсасывающий
Габаритные размеры
720х233х360 мм
Мощность электродвигателя
1,5 кВт
Вязкость жидкости
до 36 сСт
Материал проточной части
Чугун (исполнение «А»)
Номинальный напор
25 м.в.ст.
Диаметр патрубков
25 мм
Высота самовсасывания
до 4 метров
Температурный диапазон
от –15 до +85 ºC
