Техническое описание вихревого насоса ВКС 1/16А

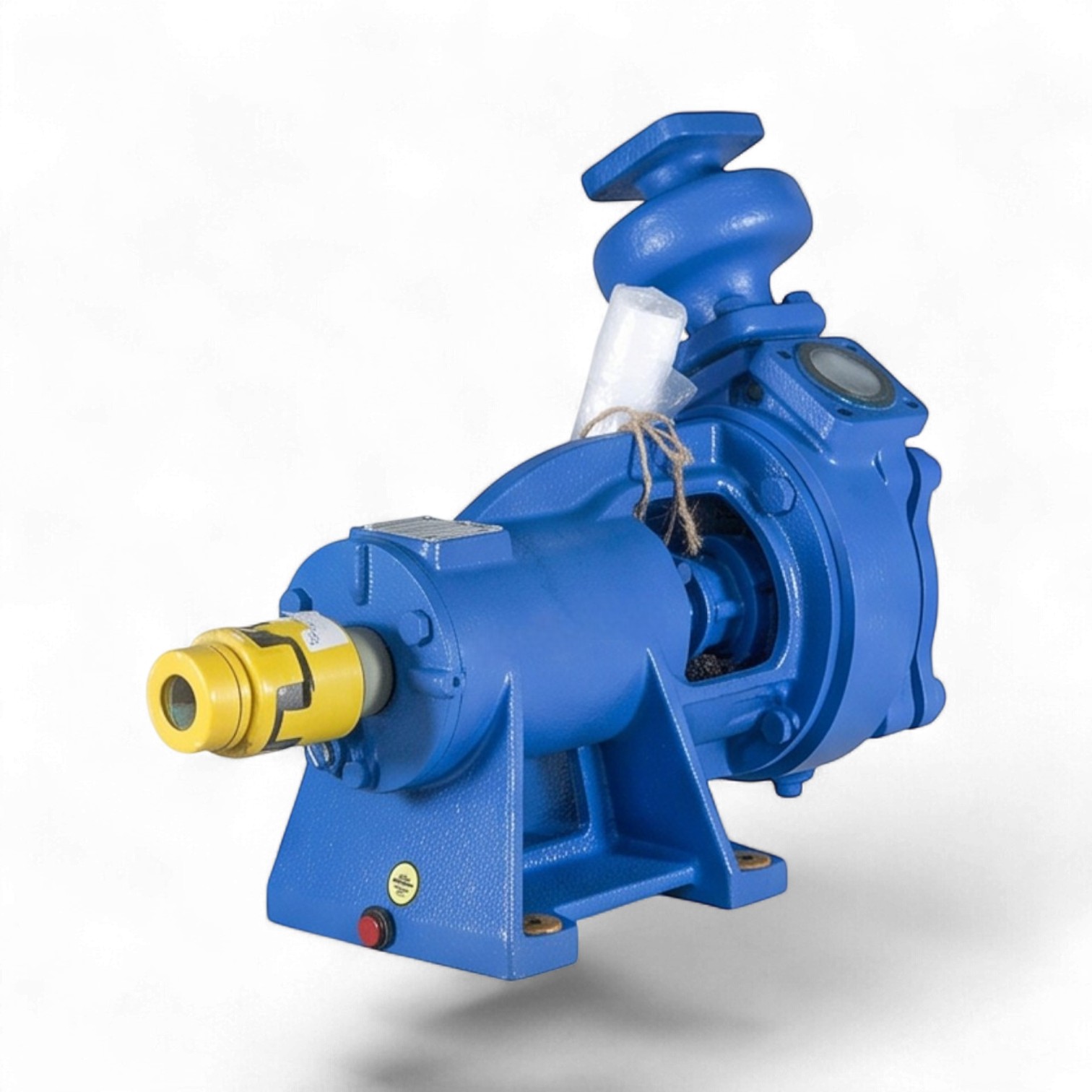

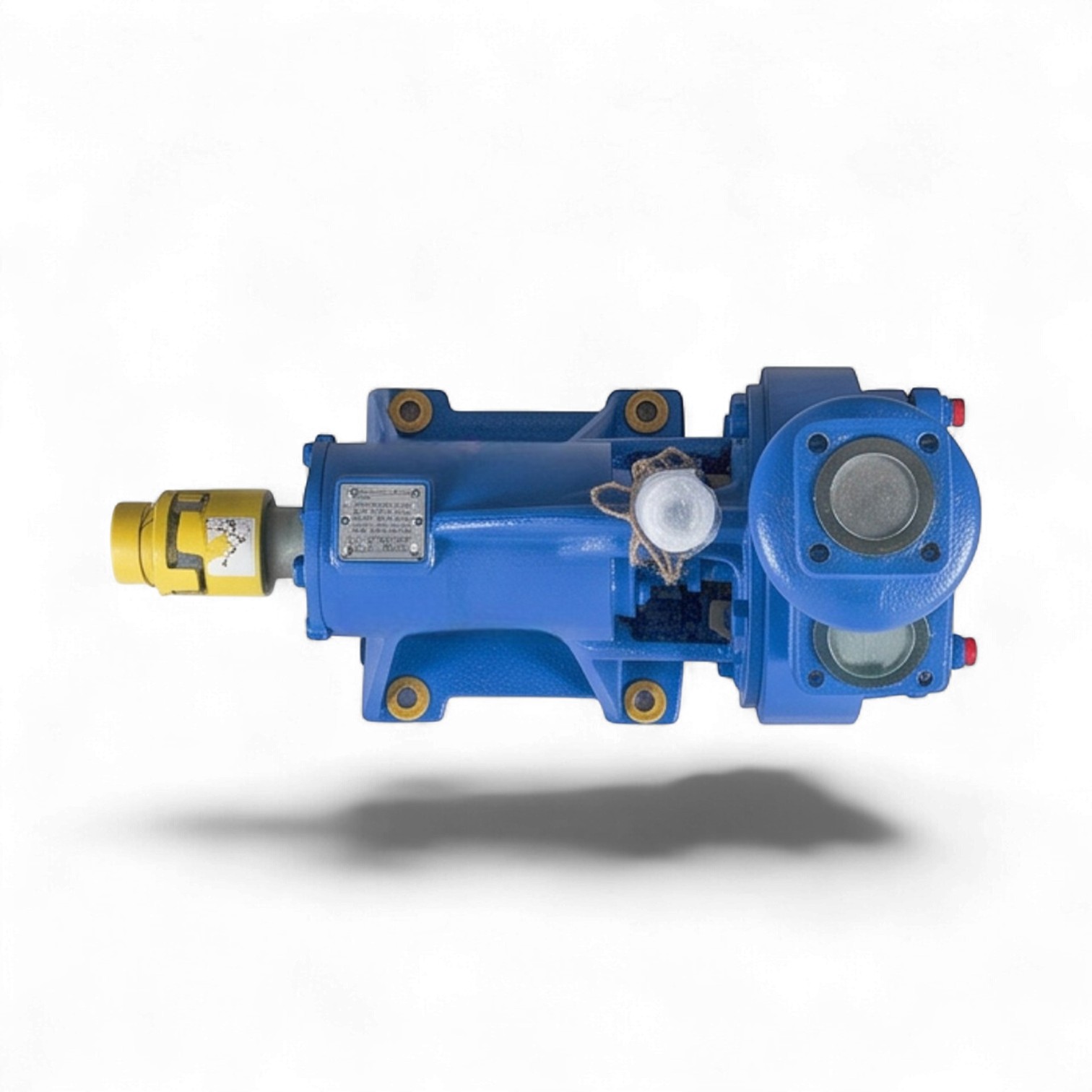

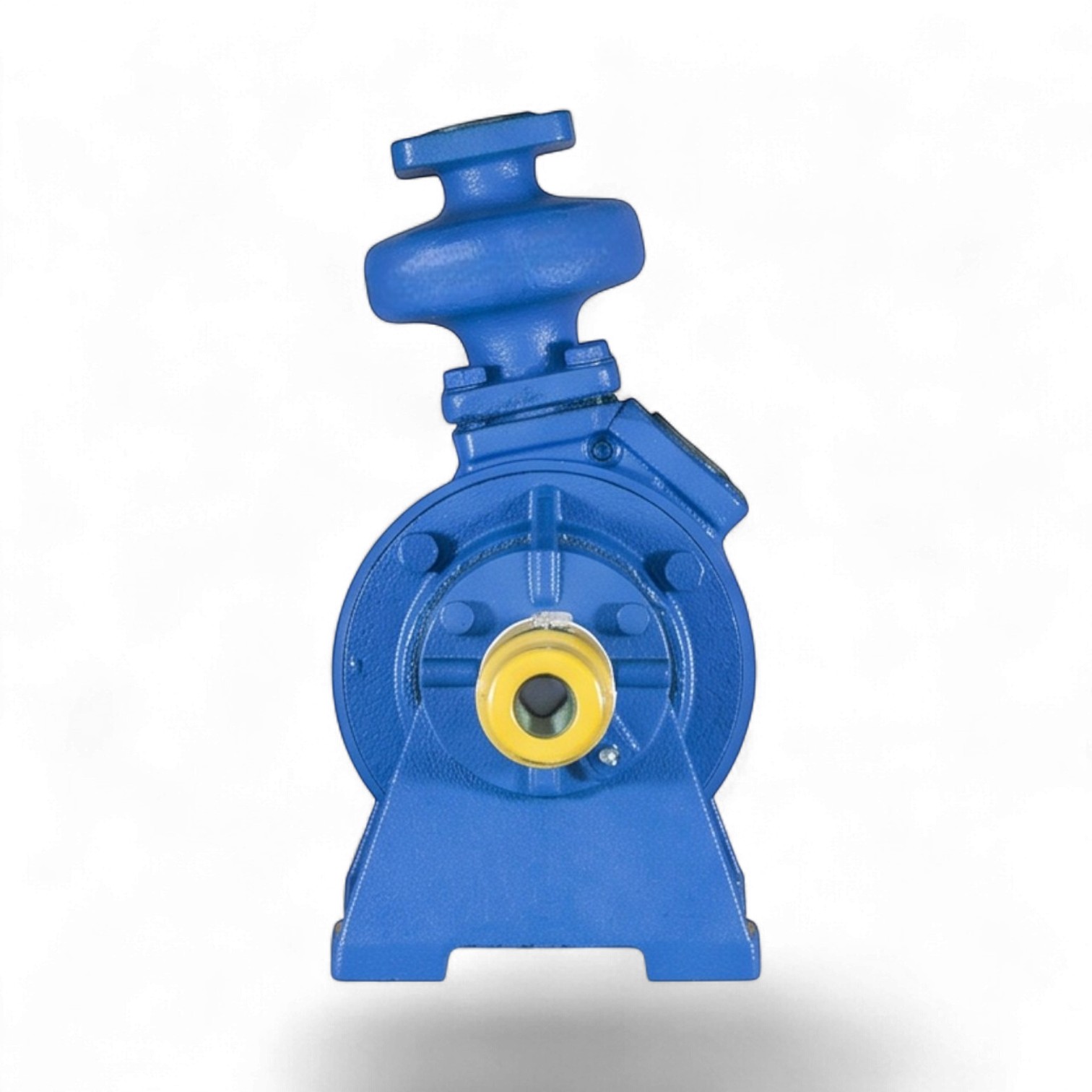

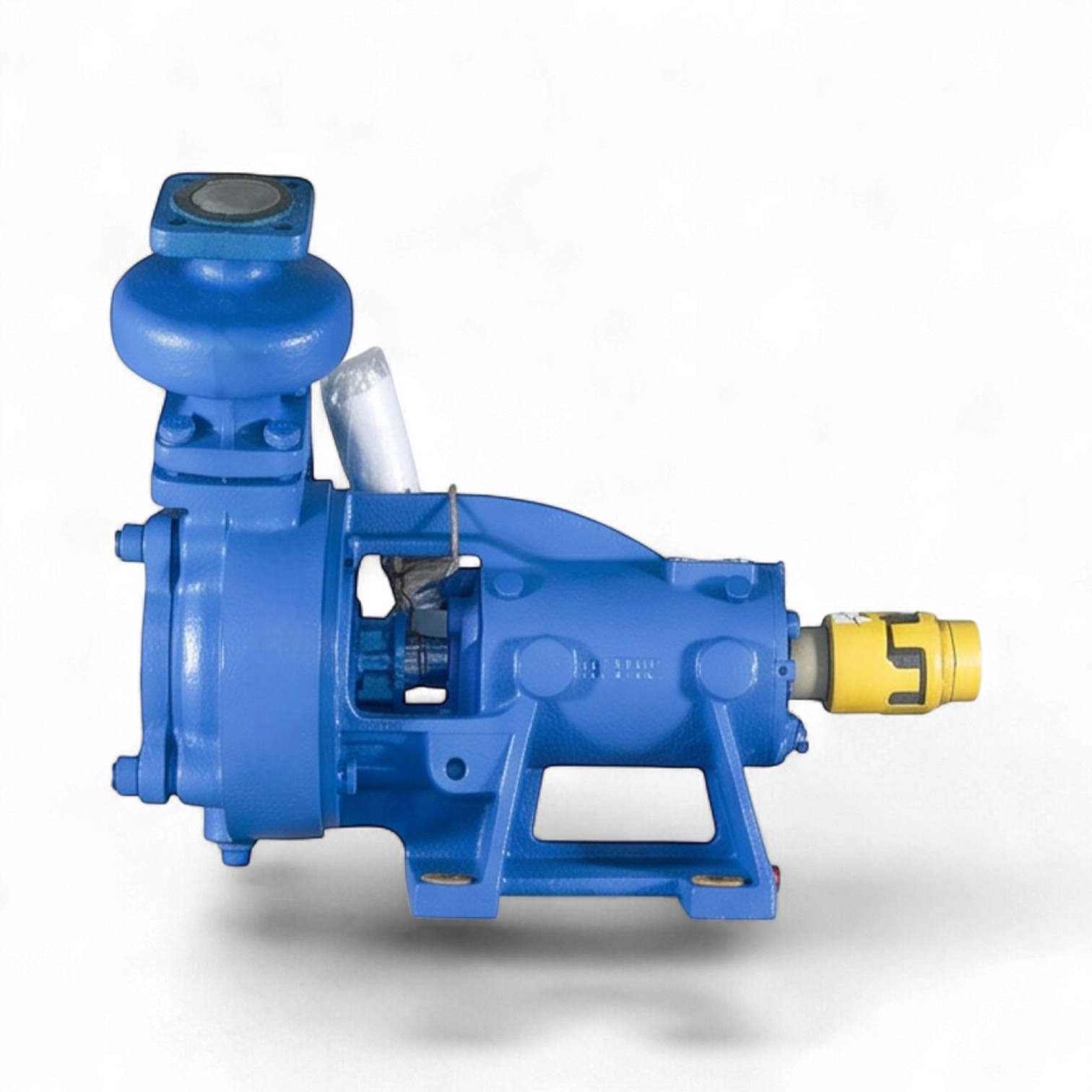

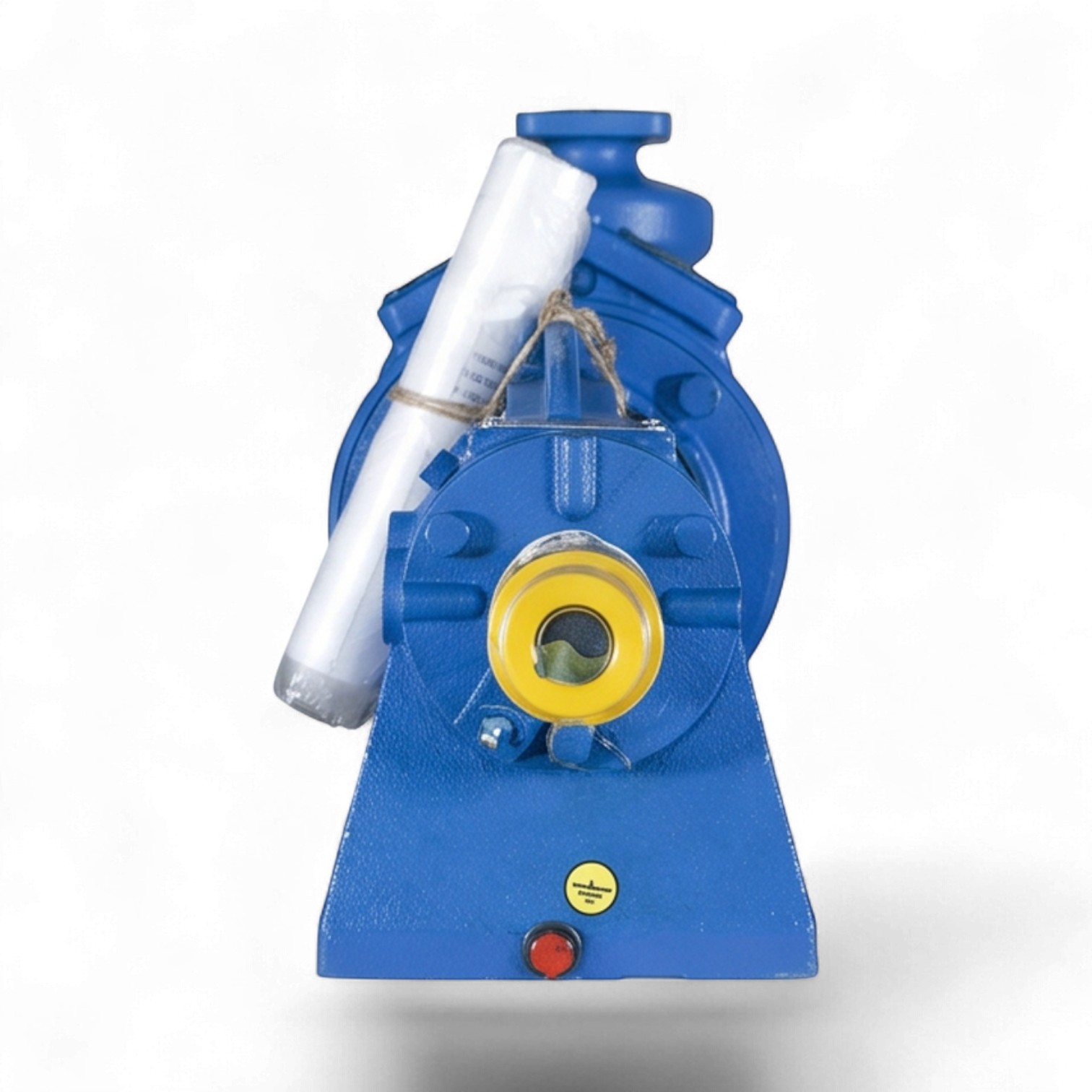

Вихревой консольный самовсасывающий насос ВКС 1/16А представляет собой гидравлическую машину динамического типа, предназначенную для перекачивания технической воды и других химически нейтральных жидкостей с кинематической вязкостью до 36 сСт. Данная модификация поставляется в исполнении «без двигателя и без рамы» (б/д, б/р) и рассчитана на агрегатирование с электродвигателем мощностью 1,5 кВт.
Конструктивные особенности и материалы
- Тип конструкции: Одноступенчатый, горизонтальный, с самовсасывающим механизмом (водоотделительный колпак).
- Проточная часть: Выполнена из серого чугуна (маркировка «А»), что обеспечивает жесткость конструкции и коррозийную стойкость в нейтральных средах.
- Рабочее колесо: Изготовлено из высокопрочной стали 20Х13, устойчивой к кавитационному износу.
- Вал: Конструкционная сталь Ст 45.
- Уплотнение вала: Мягкий сальник, обеспечивающий ремонтопригодность и надежную герметизацию при соблюдении регламентов обслуживания.
Технические характеристики
| Номинальная подача | 2,5 м³/час (рабочий диапазон: 1,2–3,6 м³/час) |
| Номинальный напор | 25 м.в.ст. (рабочий диапазон: 16–38 м.в.ст.) |
| Диаметр входного/выходного патрубков | 25 мм |
| Температура перекачиваемой среды | от –15 °C до +85 °C |
| Максимальная высота самовсасывания | 4 м |
Требования к перекачиваемой среде
Допускается содержание твердых включений не более 0,01% по массе при максимальном размере частиц до 0,05 мм. Превышение указанных параметров ведет к ускоренному износу рабочих органов насоса.
Габаритно-весовые показатели
- Габаритные размеры насосной части: 420х233х360 мм.
- Масса нетто: 30 кг.
Характеристики
Масса
30 кг
Номинальная подача
2,5 м3/час
Тип насоса
Вихревой, консольный, самовсасывающий
Габаритные размеры
420х233х360 мм
Комплектация
Без двигателя, без рамы
Материал проточной части
Чугун (исполнение А)
Номинальный напор
25 м.в.ст.
Диаметр патрубков
25 мм
Материал вала
Сталь Ст 45
Материал рабочего колеса
Сталь 20Х13
Температура рабочей среды
от –15 до +85 ºC
Рекомендуемая мощность двигателя
1,5 кВт
Допустимое содержание твердых включений
не более 0,01%
Диапазон подачи
1,2–3,6 м3/час
Диапазон напора
16–38 м.в.ст.
Максимальный размер частиц
0,05 мм
Тип уплотнения вала
Сальниковое
