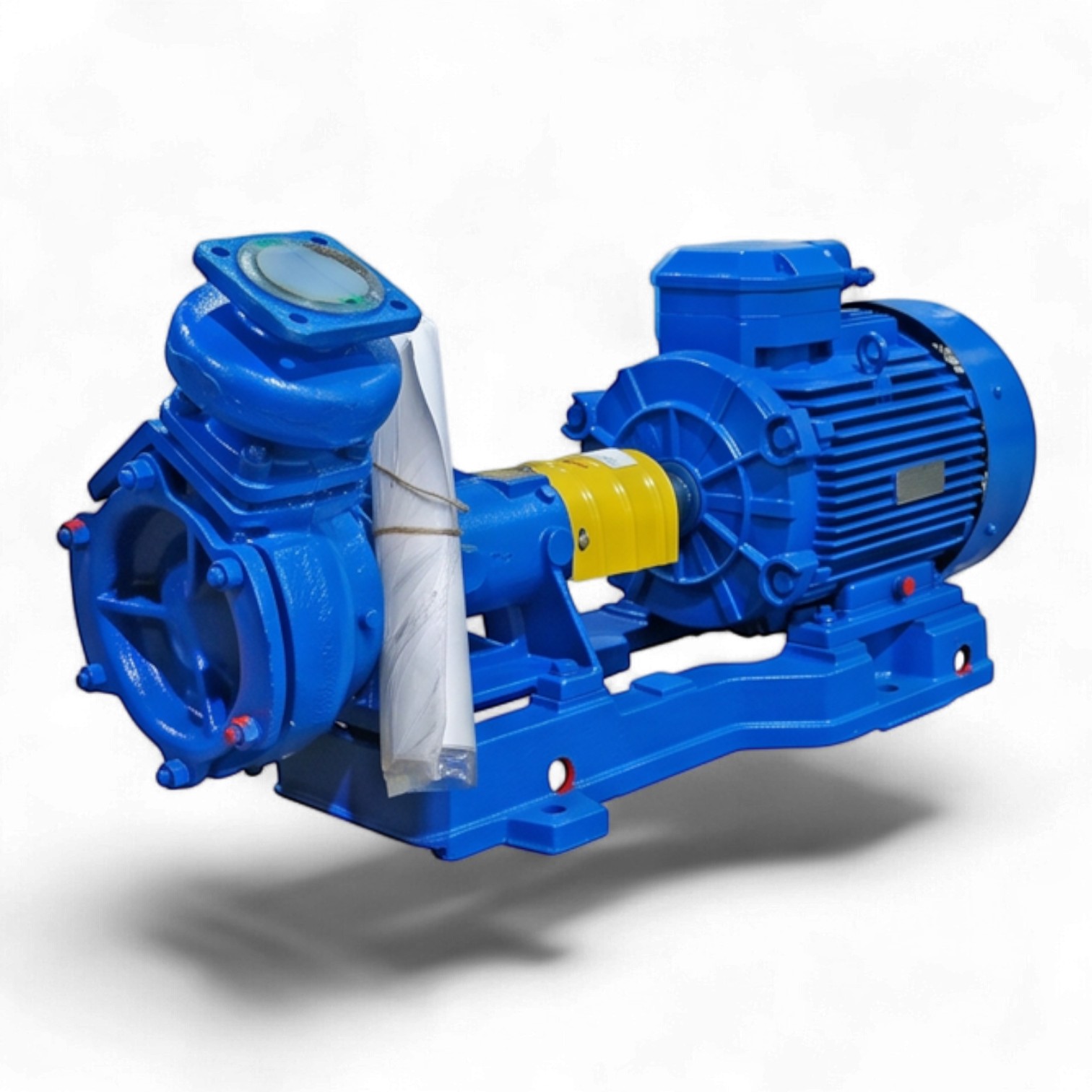

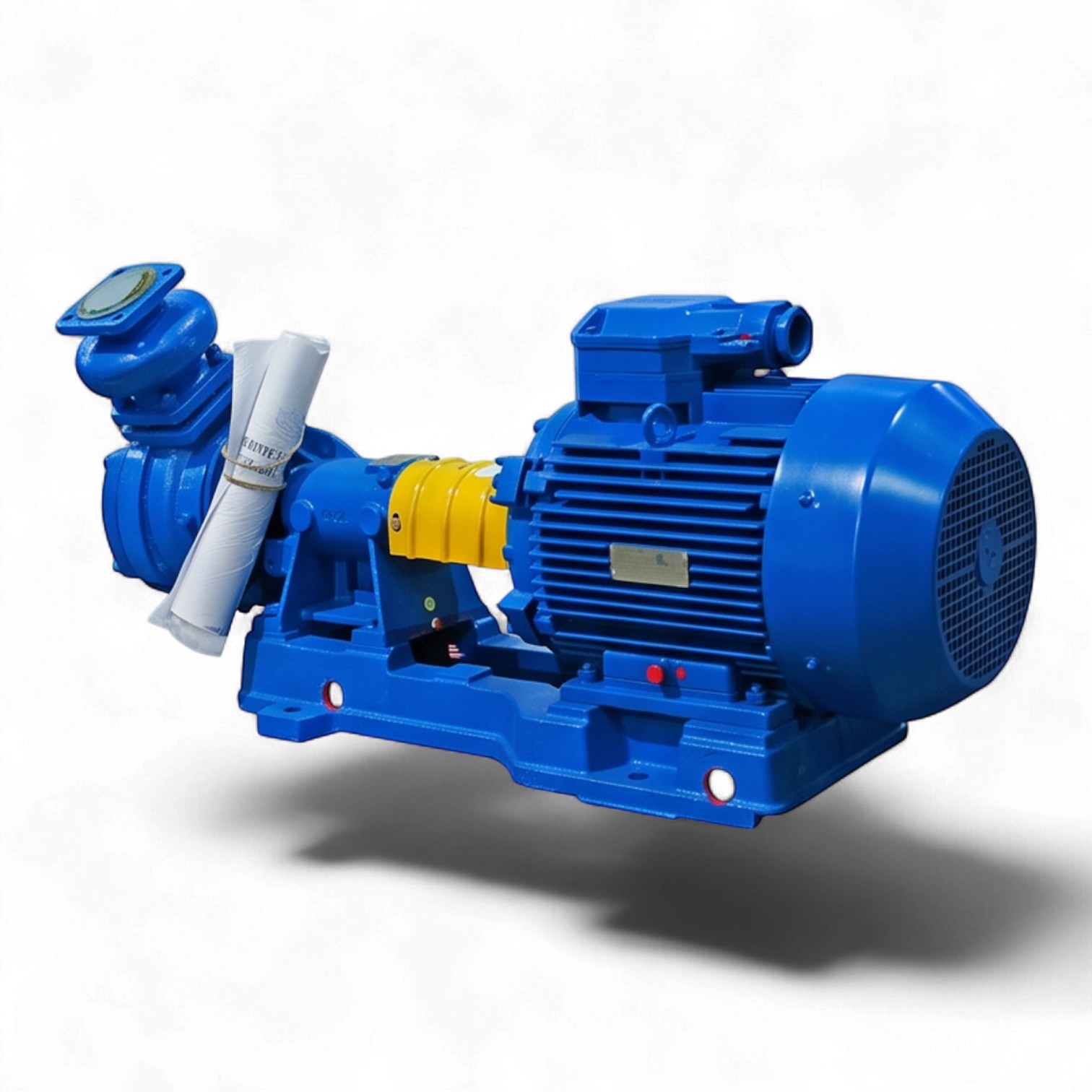

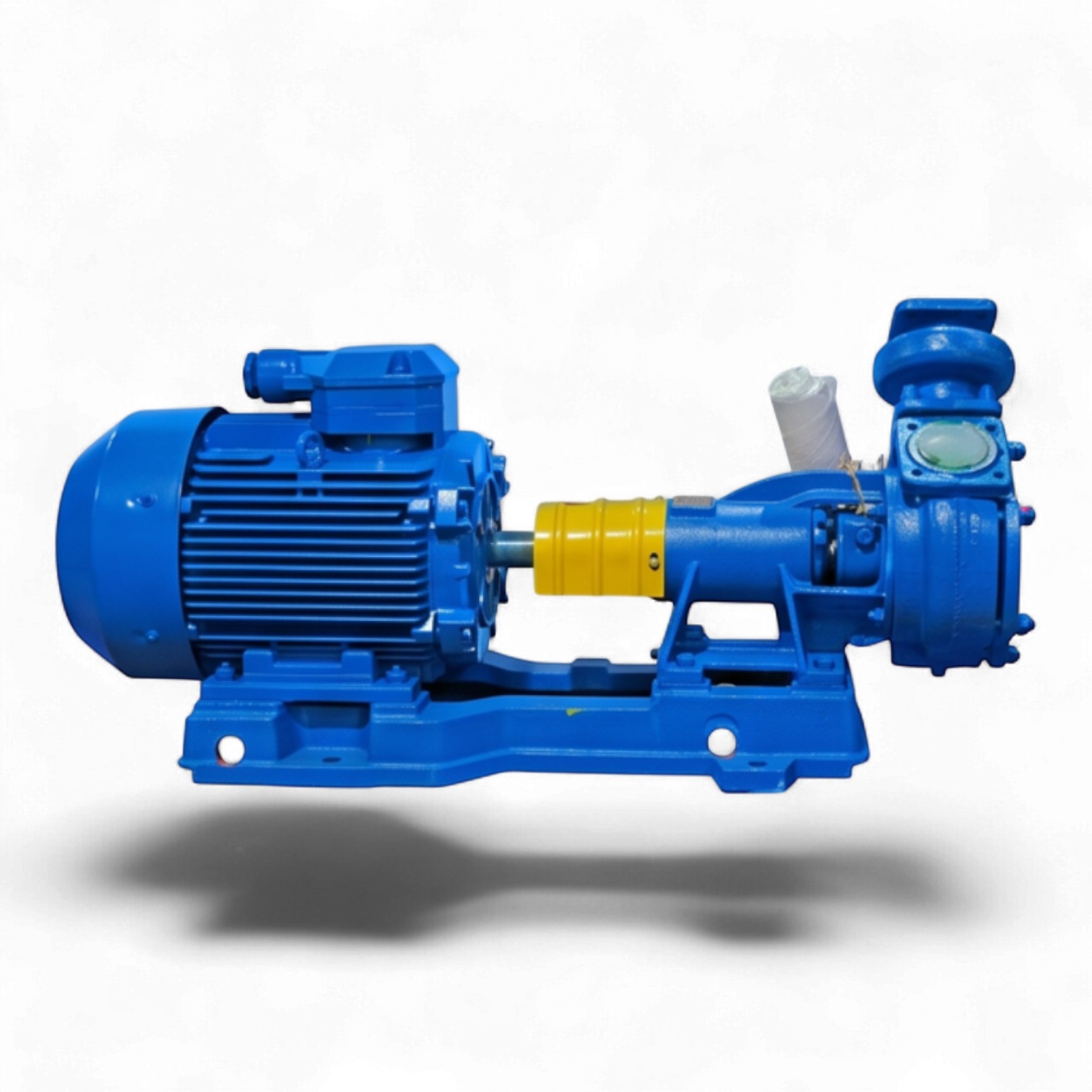

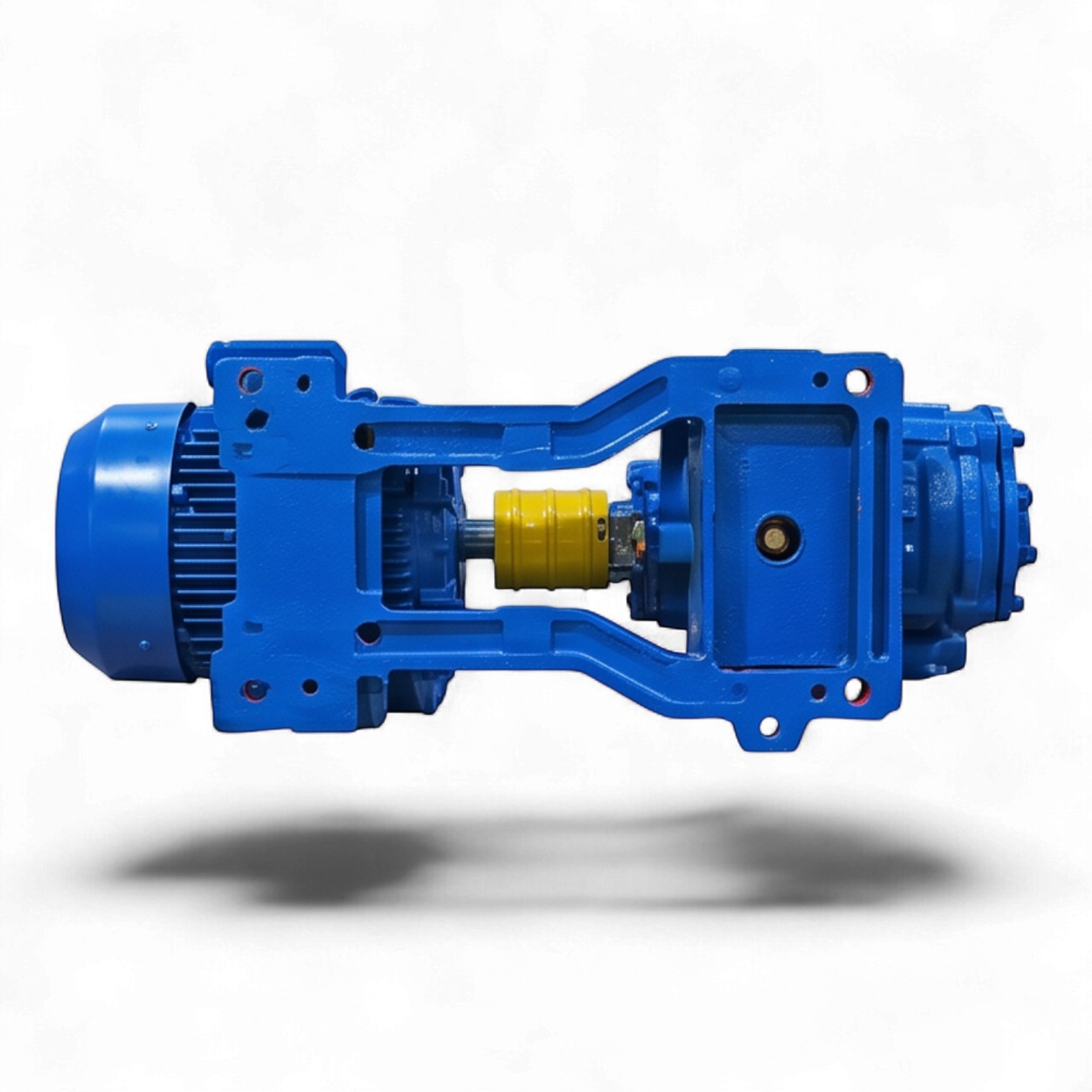

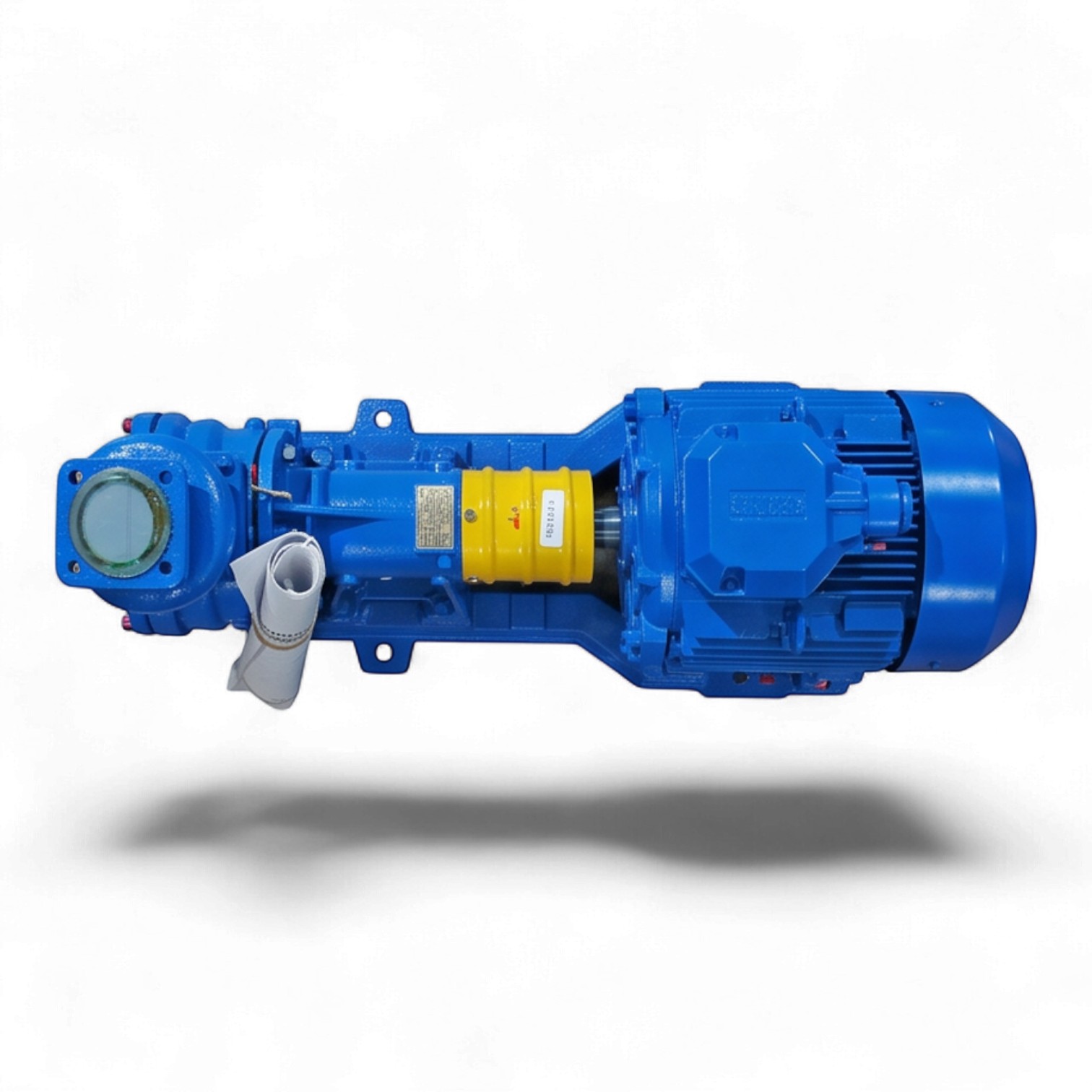

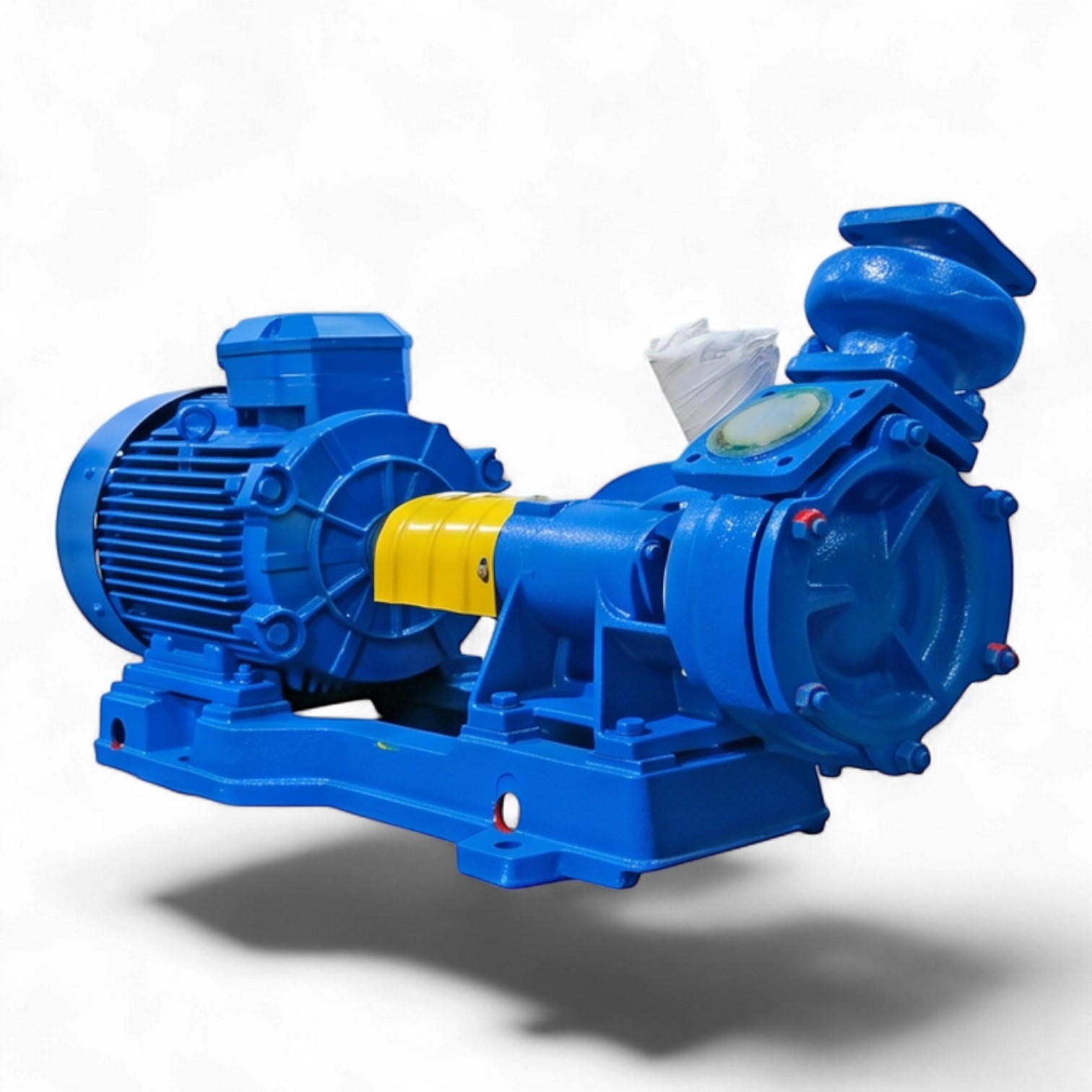

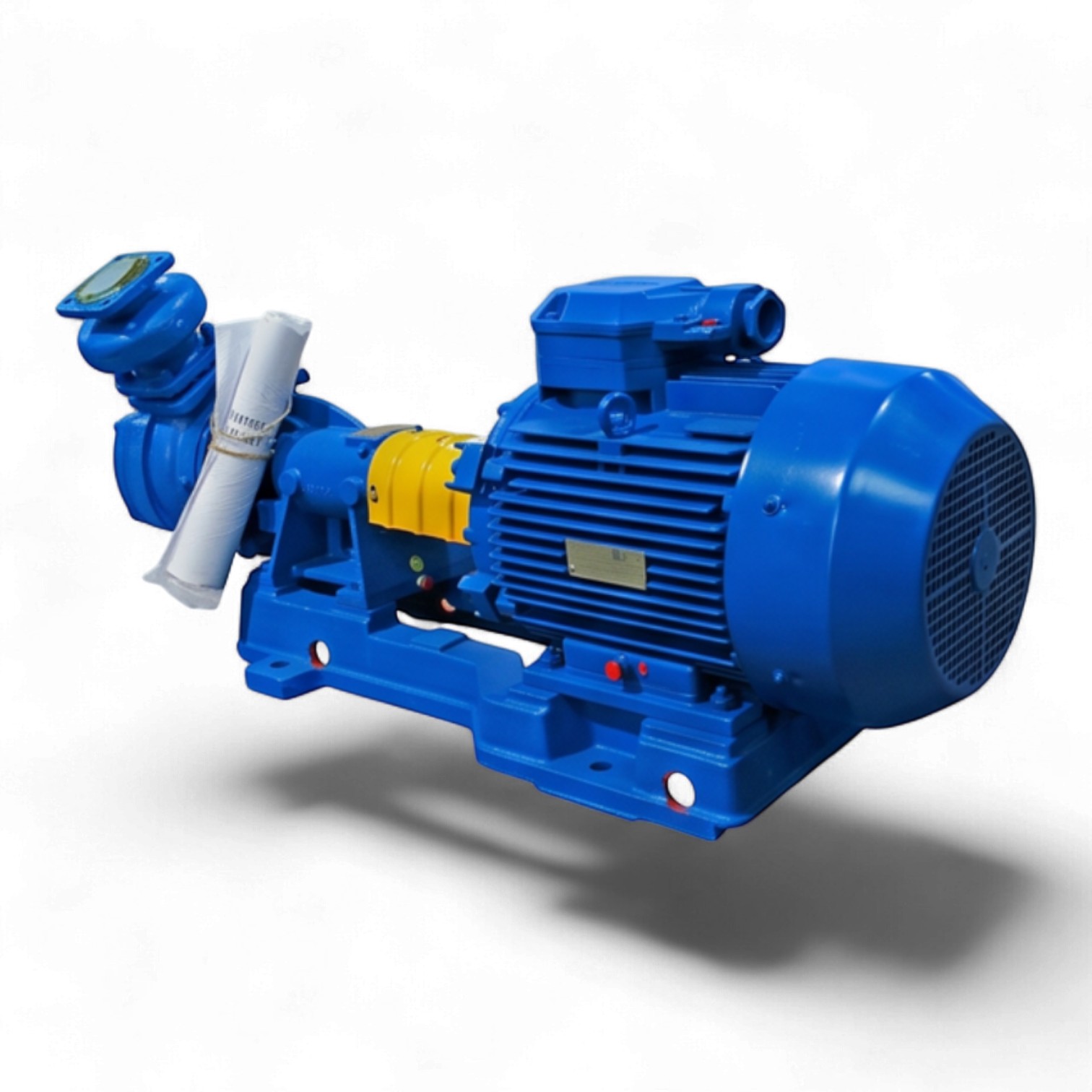

Вихревой насос ВКС 1/16А-2Г с 1,5 кВт (взр)

Техническое описание вихревого электронасосного агрегата ВКС 1/16А-2Г

Вихревой консольный самовсасывающий насосный агрегат ВКС 1/16А-2Г спроектирован для перекачивания технической воды, а также нейтральных и слабоагрессивных жидкостей с кинематической вязкостью, не превышающей 36 сСт (36×10⁻⁶ м²/с). Данная модификация предназначена для эксплуатации на объектах с повышенными требованиями к пожаро- и взрывобезопасности.

Конструктивные особенности и гидравлические параметры:

• Принцип действия: Вихревой самовсасывающий. Наличие воздушного колпака в конструкции ВКС обеспечивает возможность предварительного самовсасывания жидкости из подводящего трубопровода.
• Проточная часть: Изготовлена из серого чугуна (исполнение «А»), что обеспечивает необходимую жесткость конструкции и коррозионную стойкость при работе с нейтральными средами.
• Герметизация вала: Применено двойное торцевое уплотнение (индекс «2Г»), позволяющее минимизировать утечки перекачиваемой среды и обеспечивающее надежную работу узла при перепадах давления.
• Рабочие характеристики: Номинальный диапазон подачи составляет от 1,2 до 3,6 м³/час при обеспечении напора в пределах 33–48 метров водяного столба.

Привод и эксплуатационные ограничения:

• Электродвигатель: Агрегат комплектуется асинхронным электродвигателем мощностью 1,5 кВт во взрывозащищенном исполнении. Частота вращения ротора — 1500 об/мин.
• Температурный режим: Допускается работа с теплоносителями в температурном диапазоне от –15 °C до +85 °C.
• Требования к чистоте среды: Массовая доля твердых включений не должна превышать 0,01%, при этом максимальный размер абразивных частиц ограничен 0,05 мм.

Монтажные характеристики:

Присоединение к трубопроводной арматуре осуществляется через патрубки с условным проходом 25 мм (вход/выход). Габаритные размеры агрегата составляют 720х233х360 мм при общей массе 59 кг. Максимальная геометрическая высота всасывания достигает 4 метров.
