Техническое описание вихревого насосного агрегата ВКС 1/16А-1Г

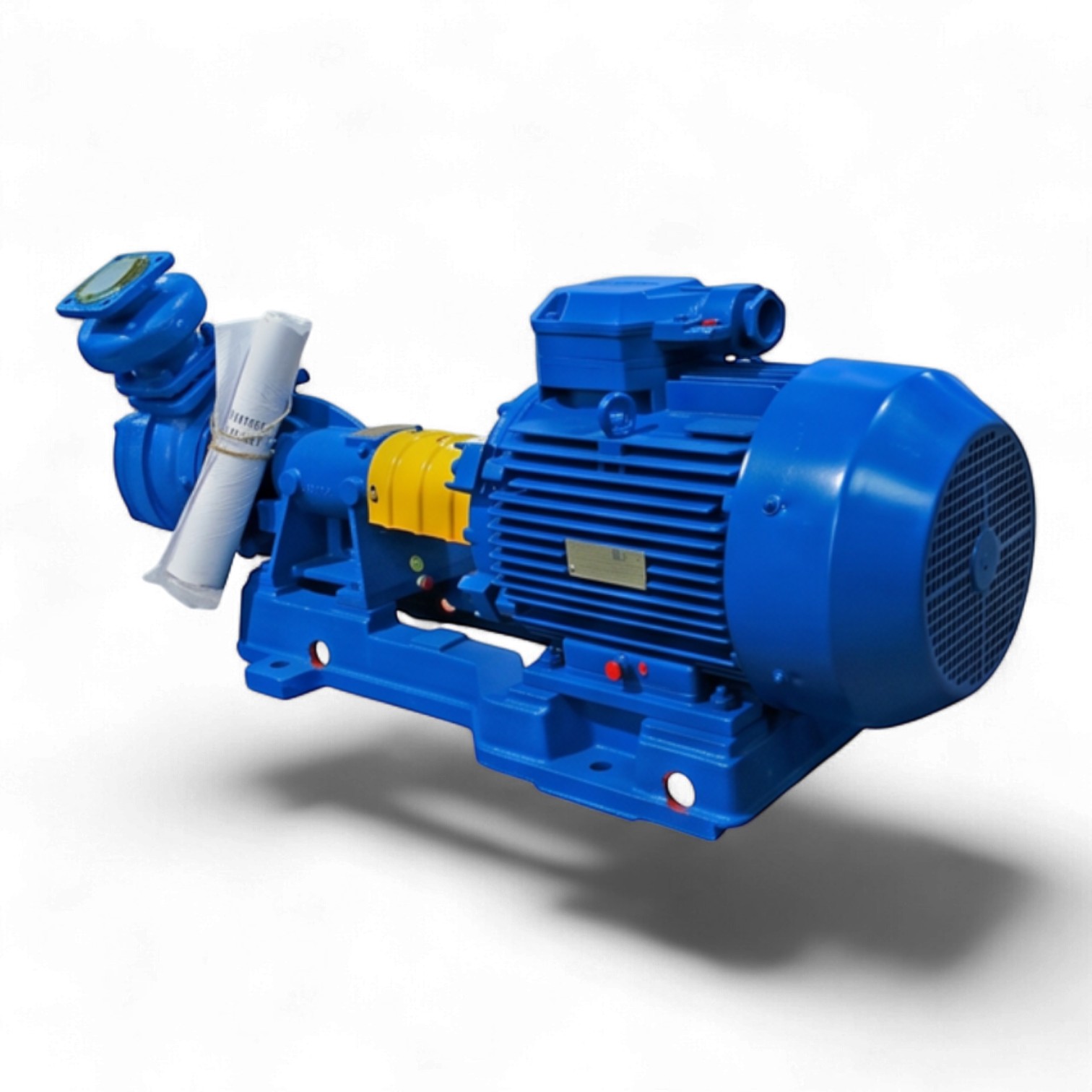

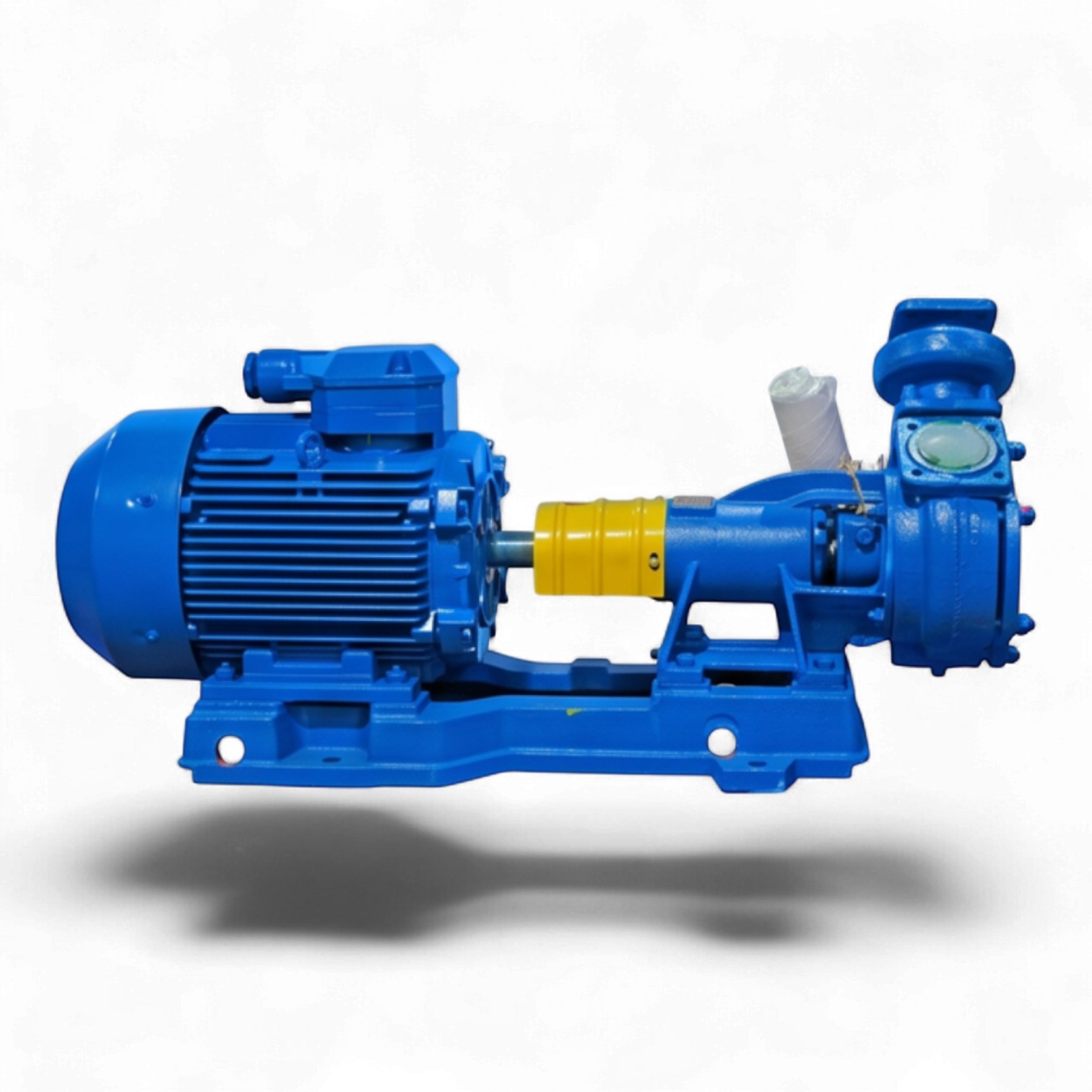

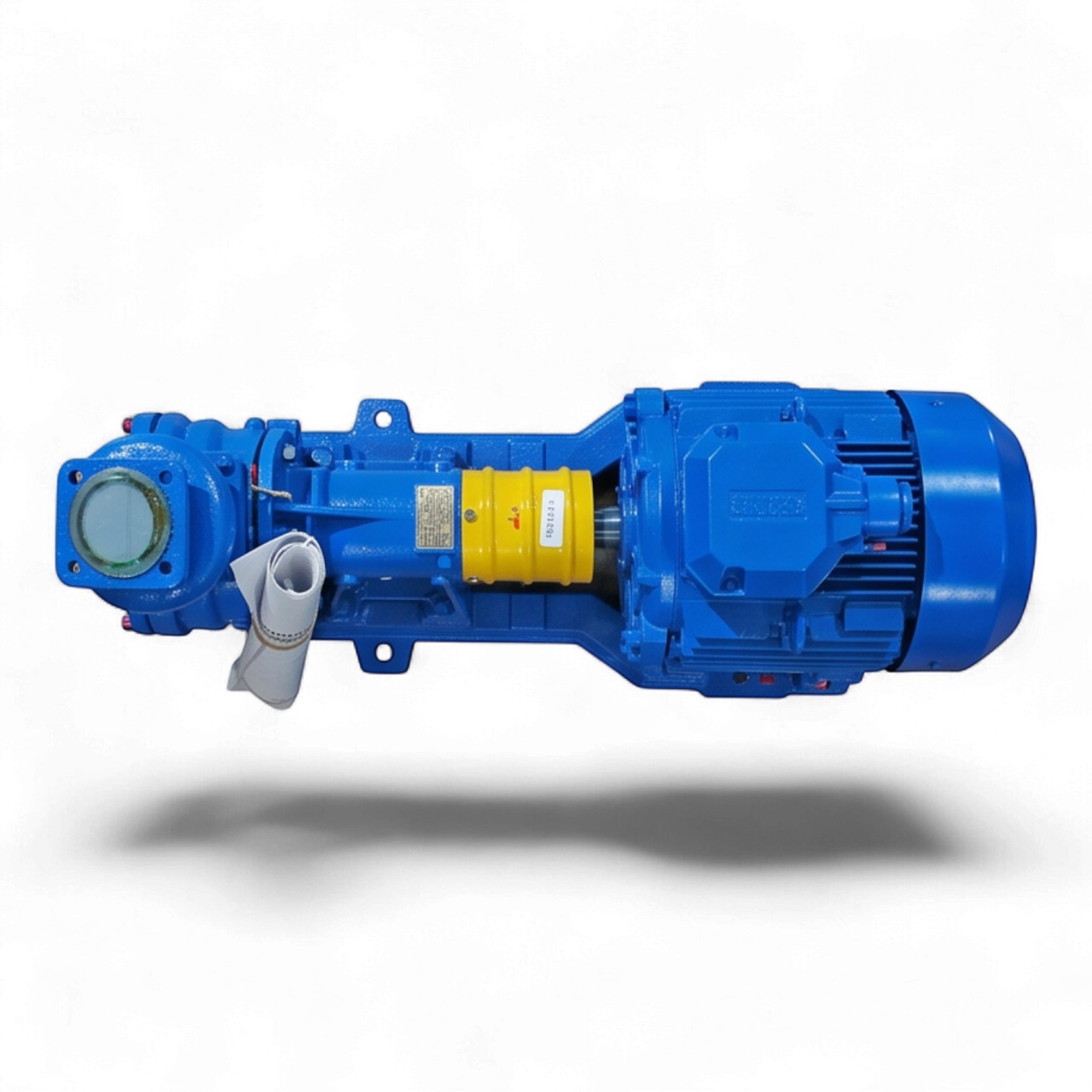

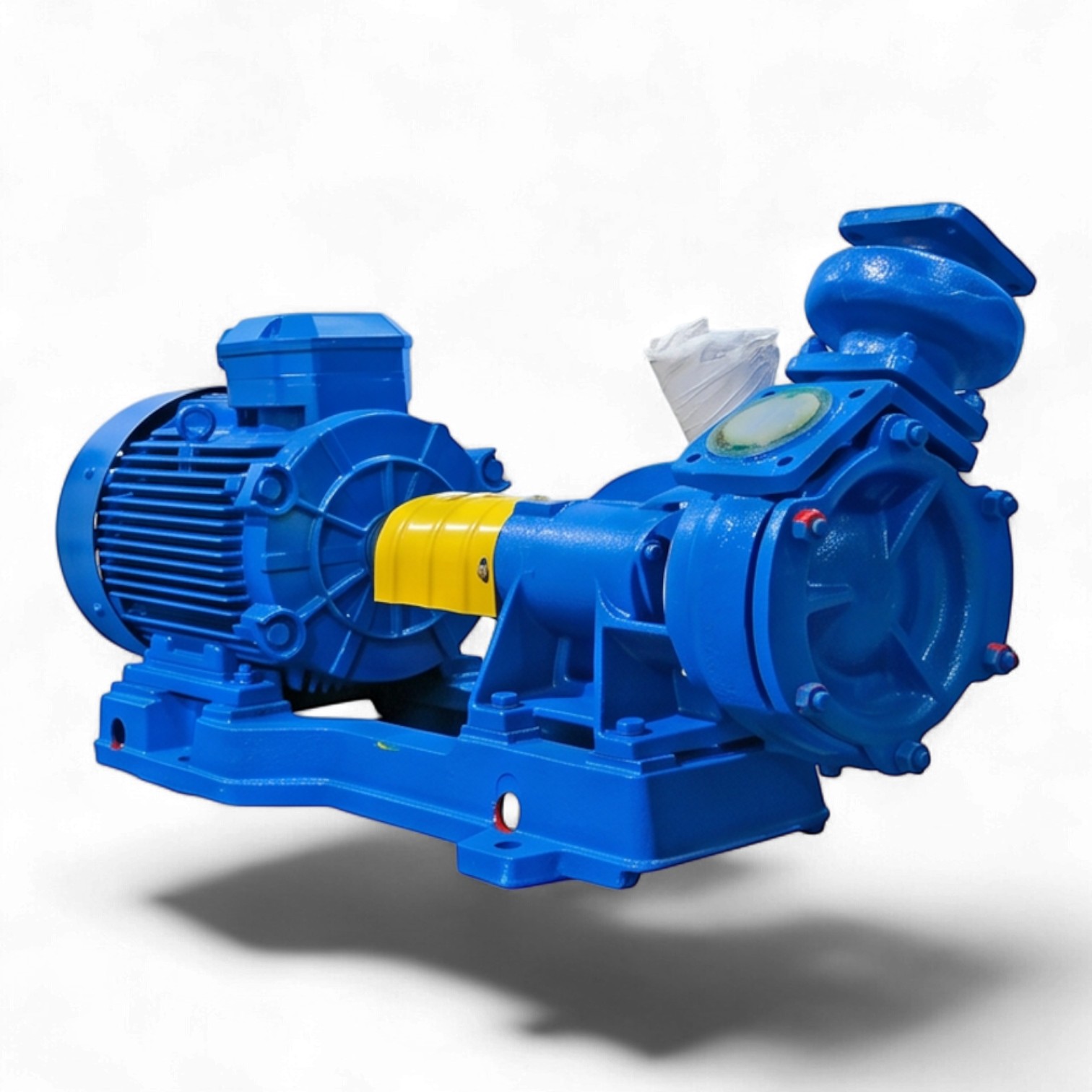

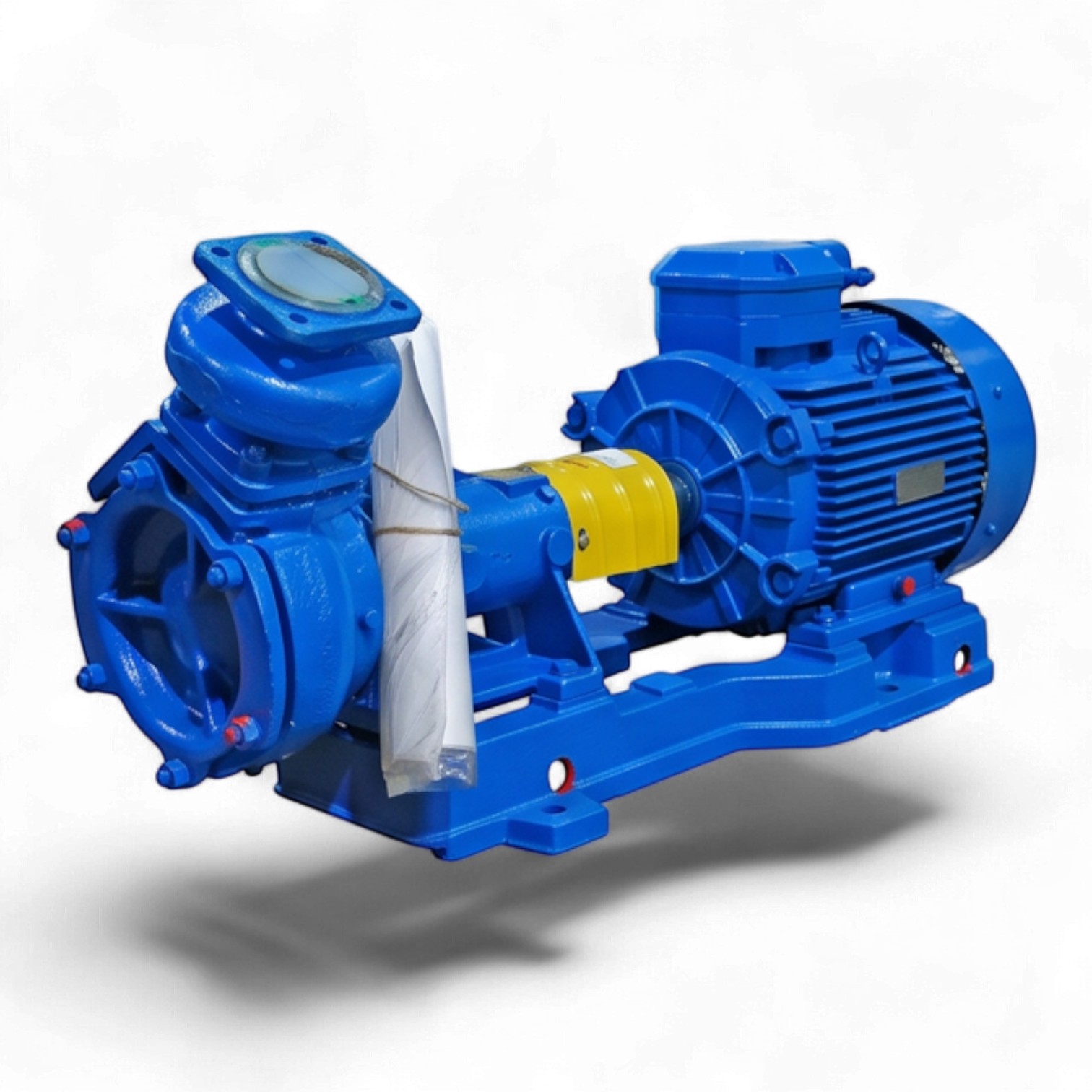

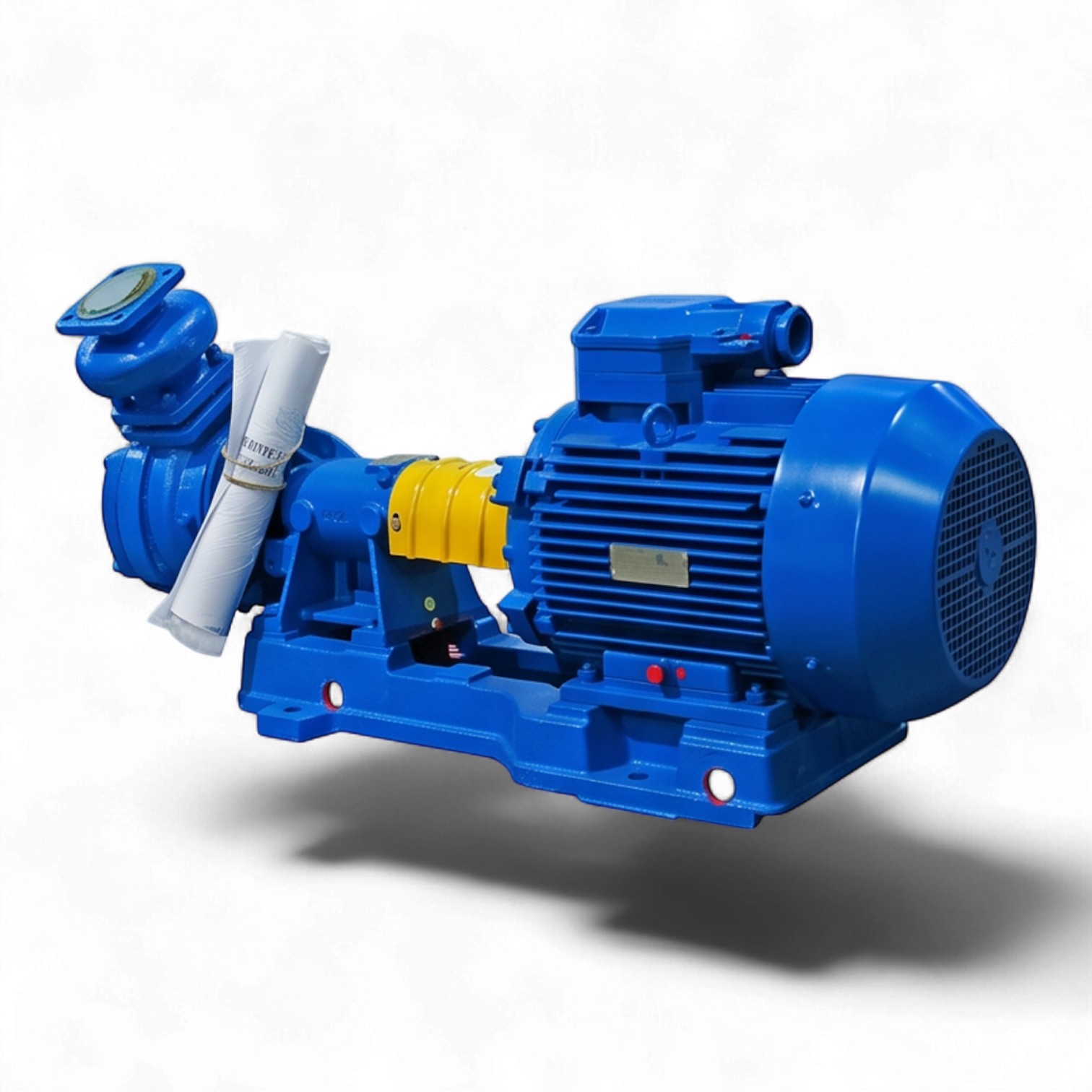

Электронасосный агрегат ВКС 1/16А-1Г представляет собой одноступенчатый вихревой консольный самовсасывающий насос горизонтального исполнения. Данное оборудование предназначено для перекачивания технической воды и других химически нейтральных жидкостей с кинематической вязкостью до 36 сСт (36 мм²/с).
Конструктивные особенности и гидравлические параметры
Насос относится к категории самовсасывающих (индекс «С»), что обеспечивается наличием водоотделительного колпака на напорном патрубке, позволяющего осуществлять подъем жидкости с геометрической высоты всасывания до 4 метров. Проточная часть выполнена из серого чугуна (исполнение «А»), что определяет эксплуатационный диапазон температур перекачиваемой среды от –15 °C до +85 °C. Герметичность вала обеспечивается одинарным торцевым уплотнением (тип «1Г»), минимизирующим риск утечек.
Рабочие характеристики:
- Номинальная подача: 2,5 м³/час (диапазон 1,2–3,6 м³/час);
- Номинальный напор: 38 м.в.ст. (диапазон 33–48 м.в.ст.);
- Диаметр входного и выходного патрубков: 25 мм.
Привод и условия эксплуатации
Агрегат комплектуется асинхронным электродвигателем мощностью 1,5 кВт с частотой вращения вала 1500 об/мин. Двигатель выполнен во взрывозащищенном исполнении, что позволяет использовать установку на объектах с повышенными требованиями к пожарной и взрывобезопасности. Передача крутящего момента осуществляется через упругую муфту, закрытую защитным кожухом.
Требования к перекачиваемой среде:
- Содержание твердых включений: не более 0,01% по массе;
- Максимальный размер твердых частиц: до 0,05 мм.
Габаритные и массовые показатели

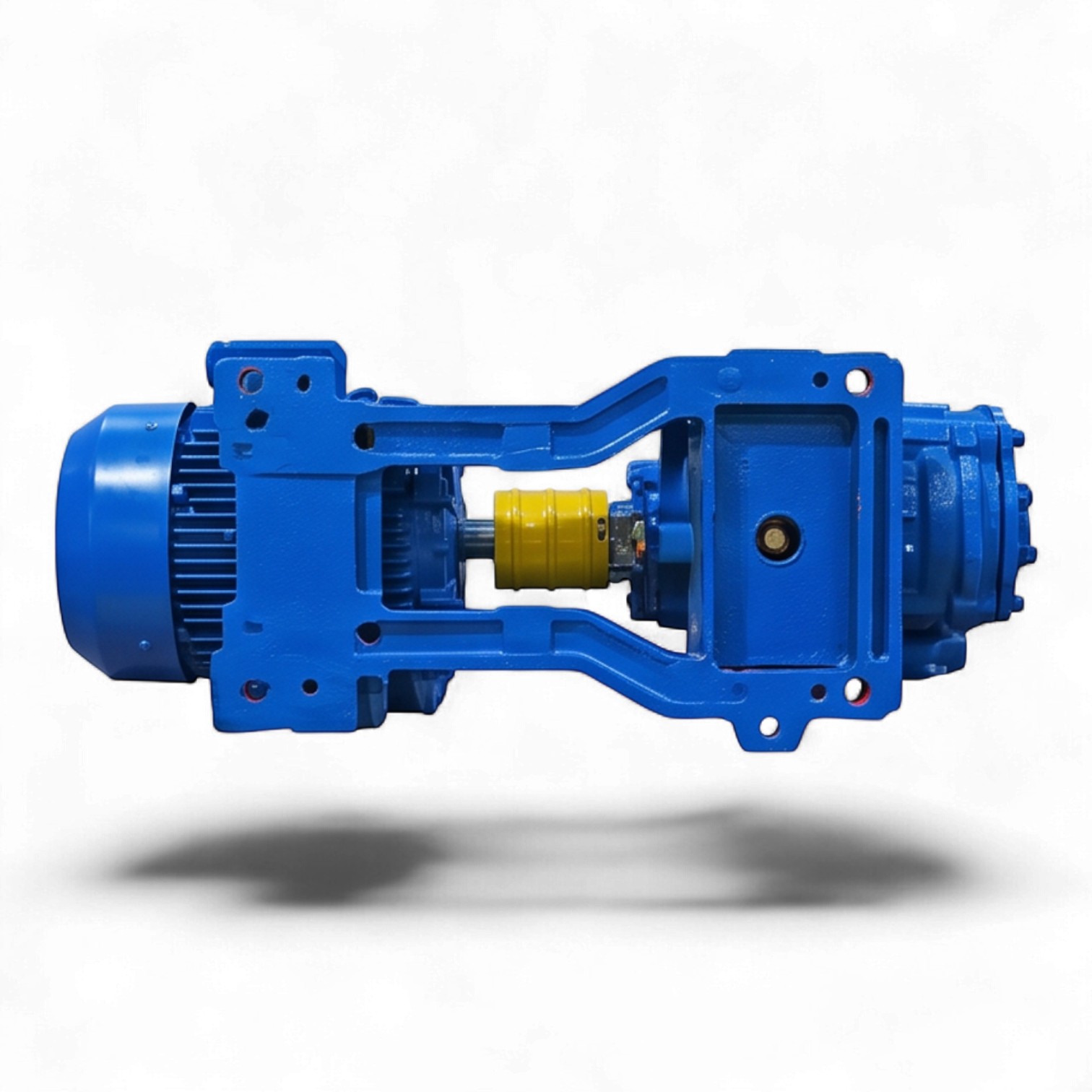

Общая масса агрегата составляет 59 кг. Габаритные размеры (ДхШхВ) — 720х233х360 мм. Оборудование поставляется в сборе на единой стальной раме, готовое к монтажу и подключению к трубопроводной системе.
