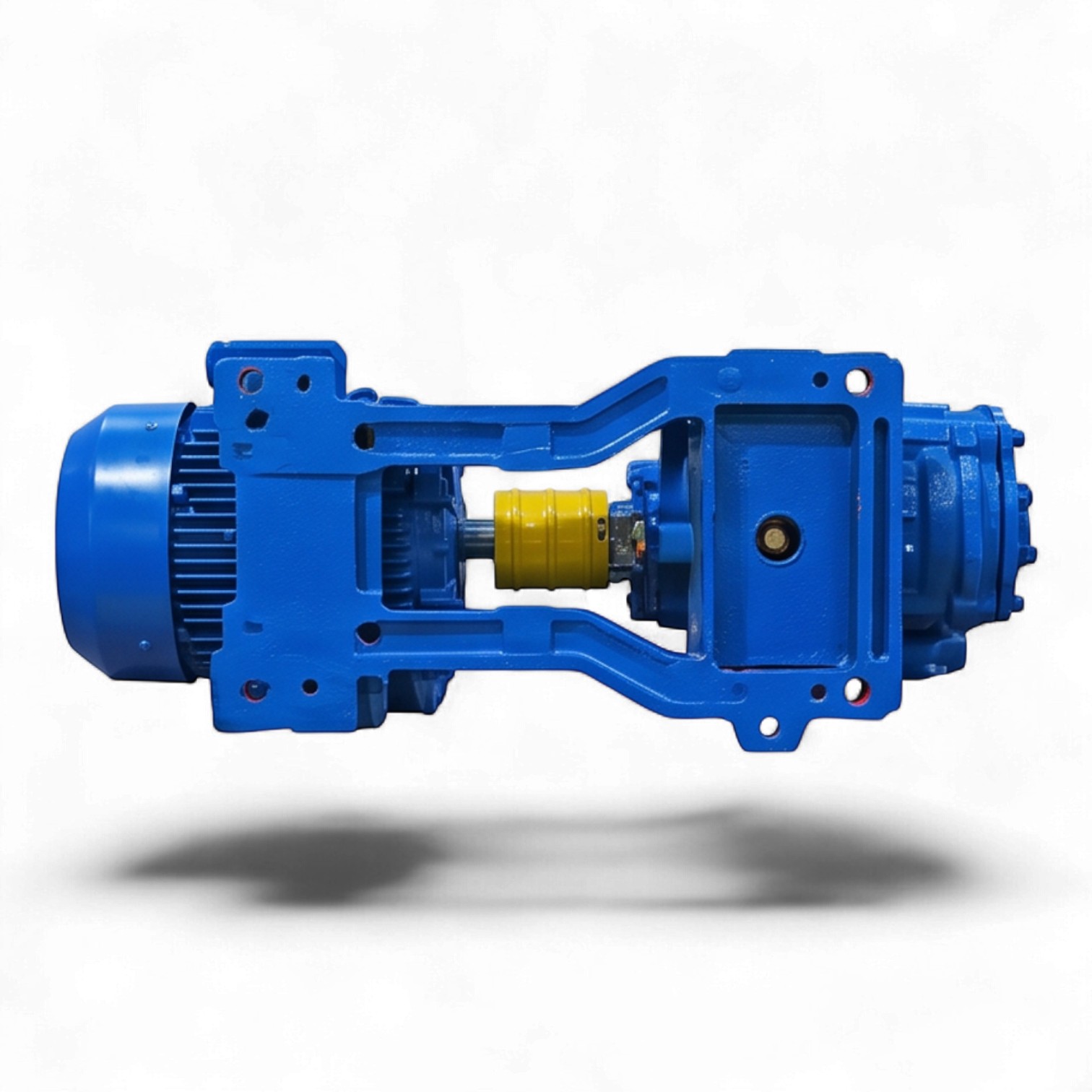

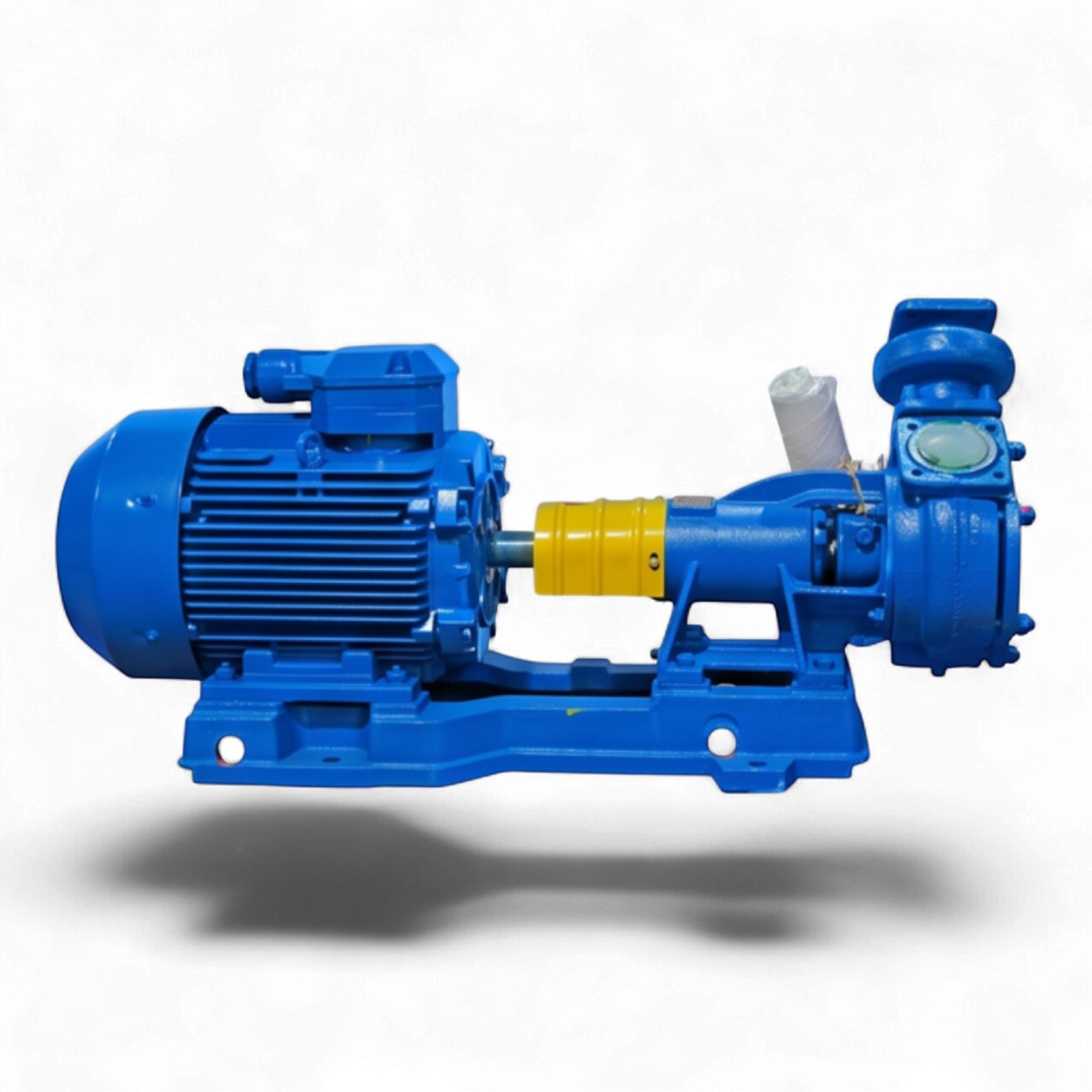

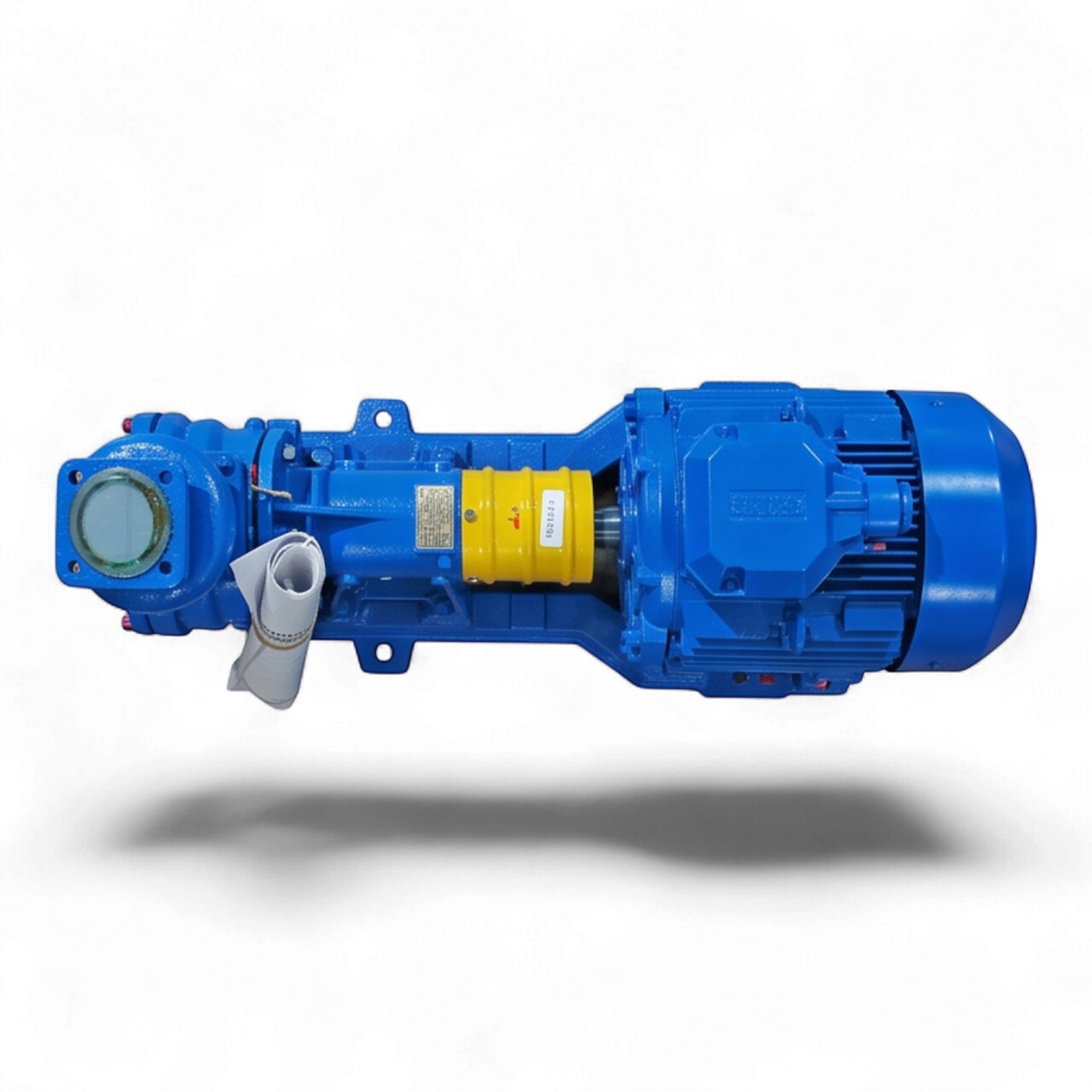

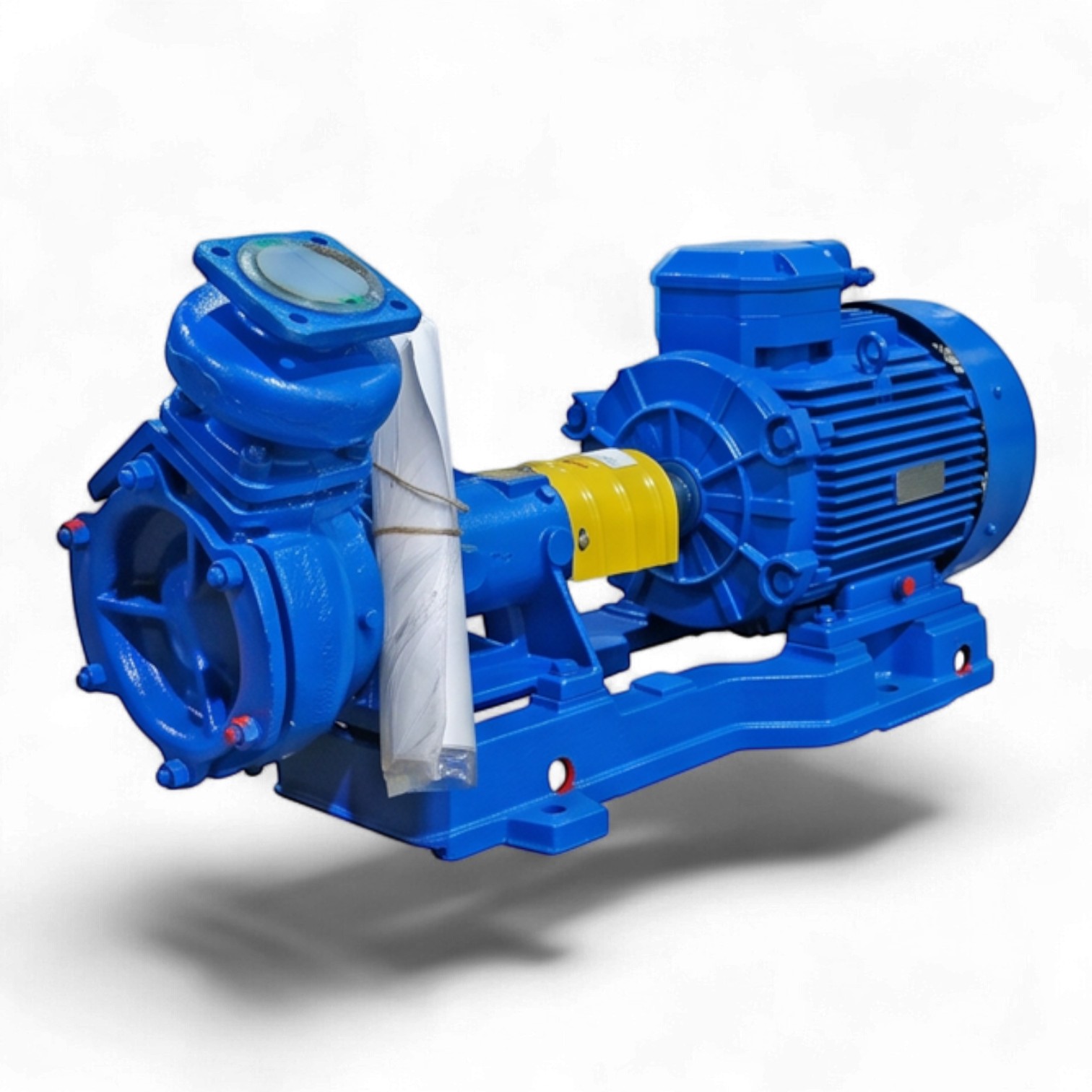

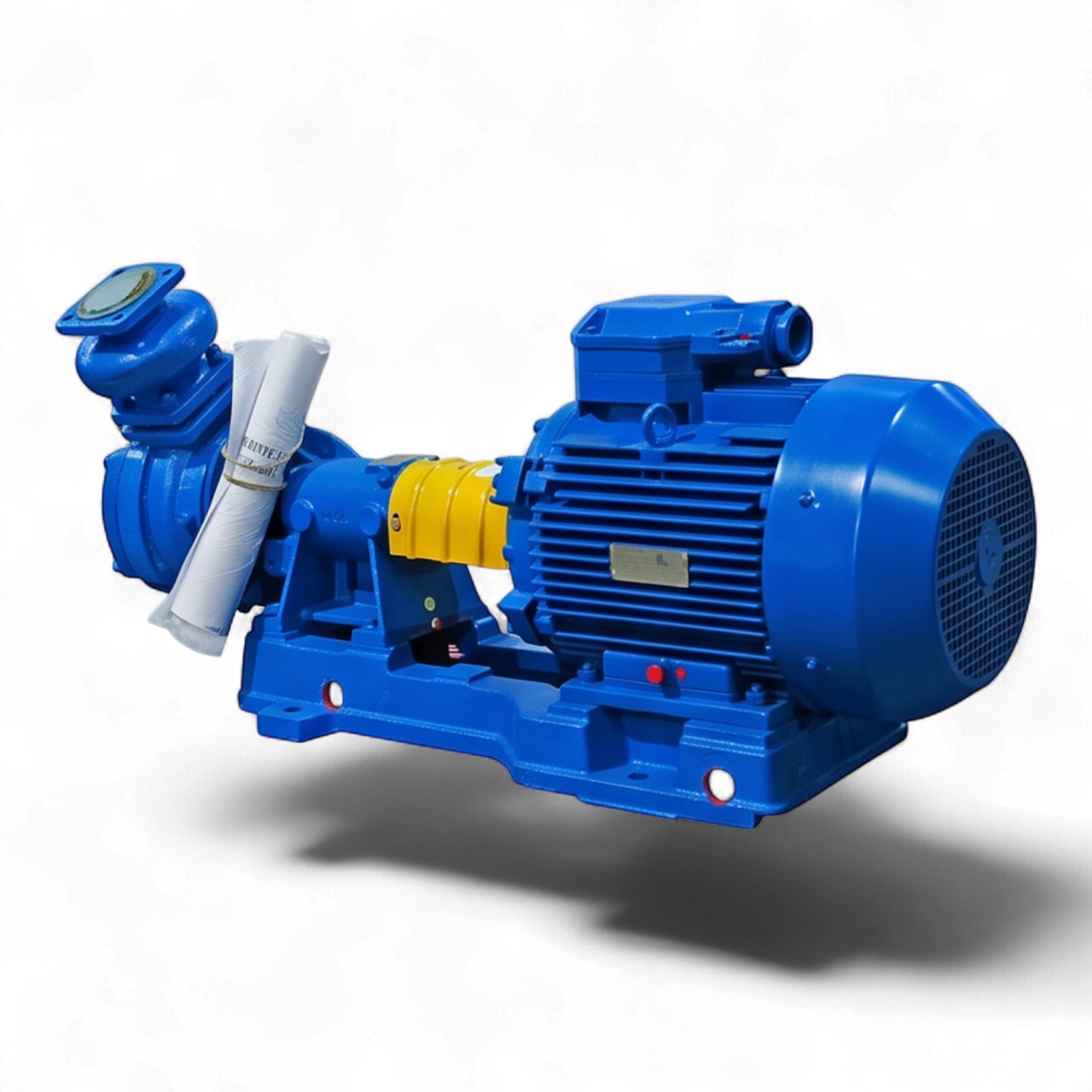

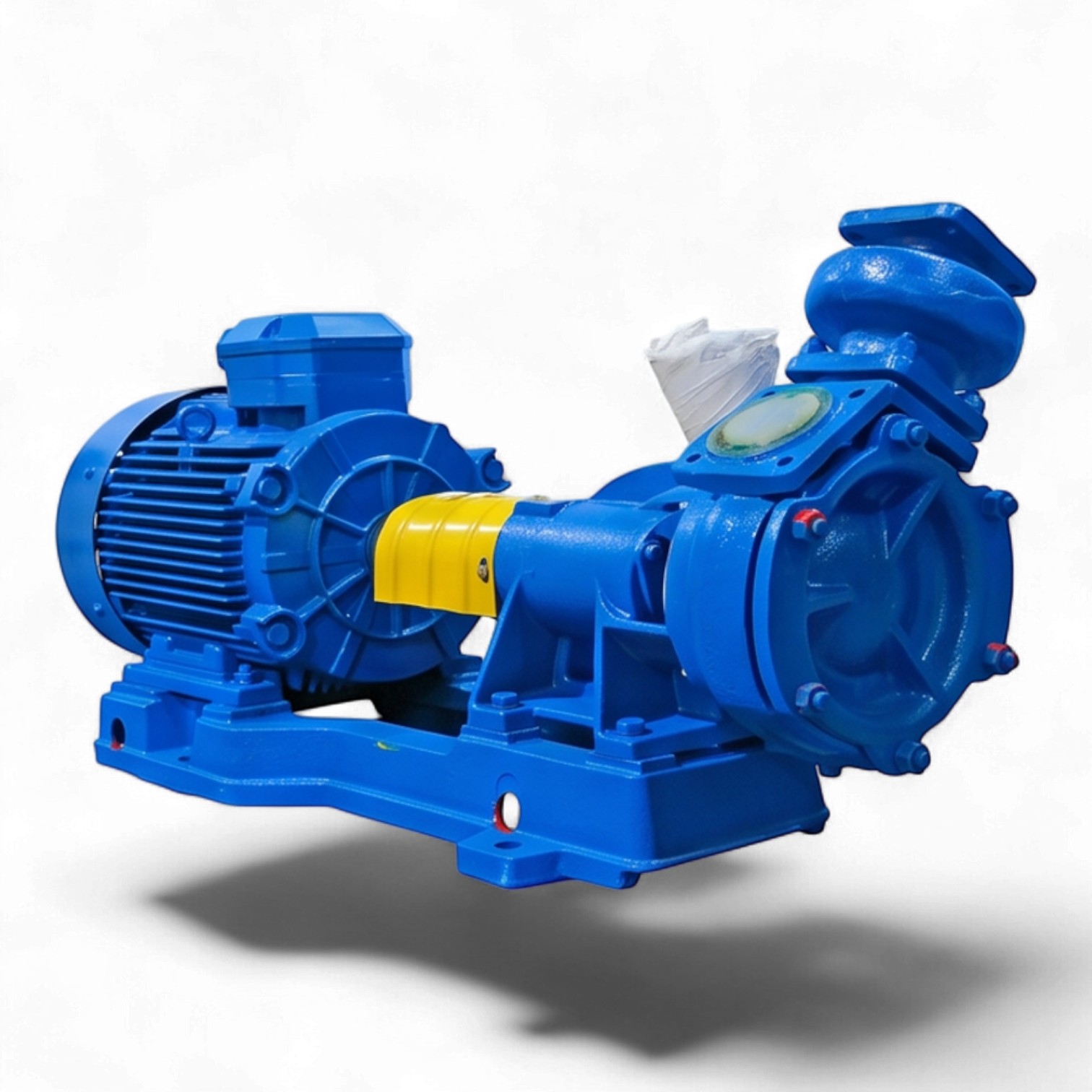

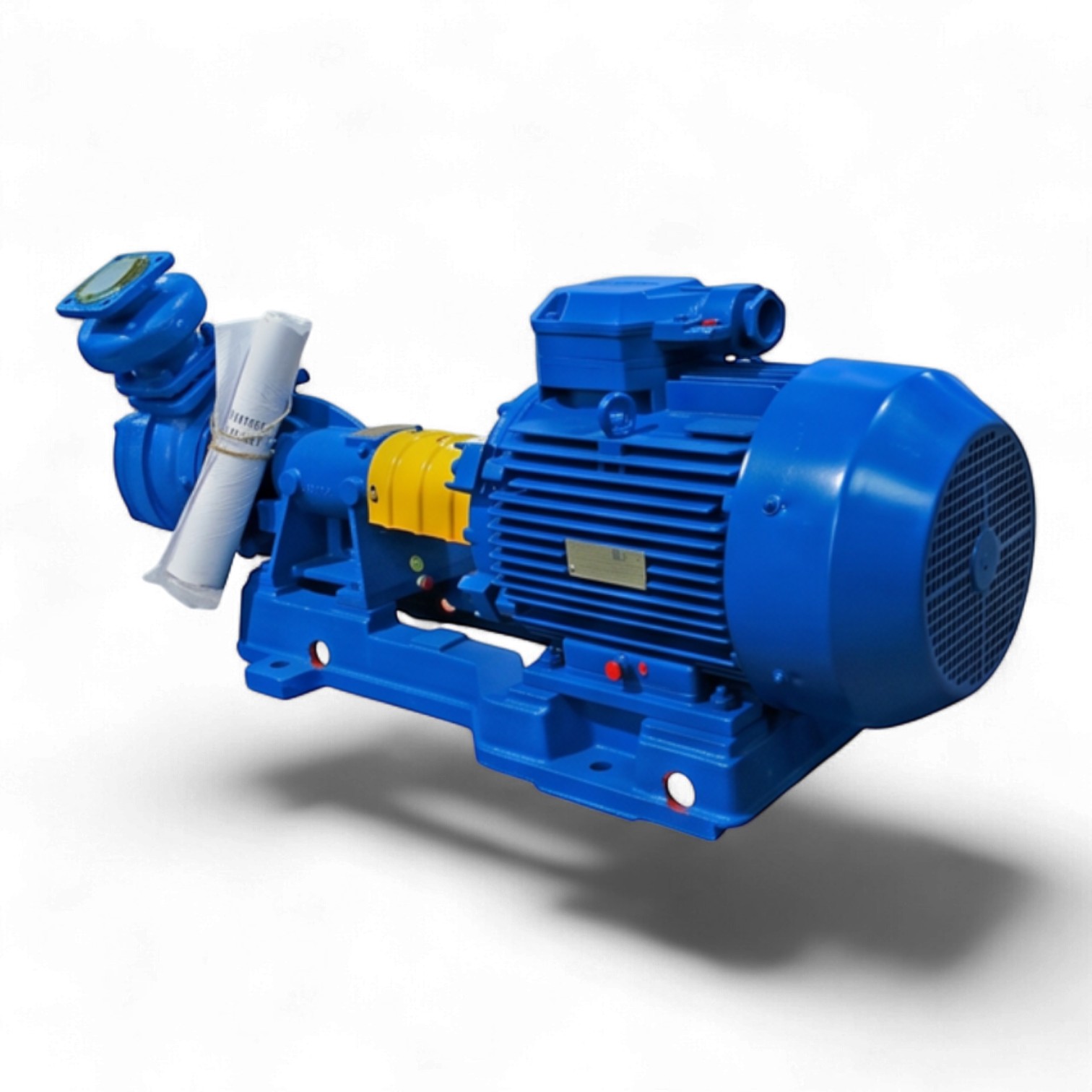

Вихревой насос ВКС 10/45А с 30 кВт

Техническое описание вихревого электронасосного агрегата ВКС 10/45А

Промышленный агрегат ВКС 10/45А представляет собой горизонтальный одноступенчатый вихревой насос консольного типа с функцией самовсасывания. Оборудование предназначено для перекачивания технической воды и жидкостей, имеющих сходные с водой показатели по вязкости и химической активности.

Конструктивные особенности и гидравлические параметры:

• Принцип действия: Самозаполнение реализуется за счет наличия водоотделительного колпака, установленного на напорном патрубке, что обеспечивает подъем жидкости с глубины до 4 метров.
• Проточная часть: Исполнение «А» подразумевает использование серого чугуна для изготовления корпуса и крышки насоса. Рабочее колесо выполнено из высокопрочной стали 20Х13, вал — из конструкционной стали Ст 45.
• Герметизация: Вал уплотняется посредством мягкого сальникового набивочного контура, что упрощает регламентное обслуживание в полевых условиях.
• Рабочие характеристики: Номинальная подача варьируется в диапазоне 18,0–37,0 м³/час при обеспечении напора от 42 до 88 метров водяного столба.

Технические характеристики привода и условий эксплуатации:

• Электродвигатель: Агрегат комплектуется трехфазным асинхронным двигателем мощностью 30 кВт с частотой вращения ротора 1500 об/мин.
• Требования к среде: Температура перекачиваемой среды от –15 до +85 ºC. Кинематическая вязкость не должна превышать 36 сСт. Допускается содержание твердых взвешенных частиц размером до 0,05 мм с массовой концентрацией не более 0,01%.
• Монтажные данные: Диаметр входного и выходного патрубков составляет 65 мм. Общая масса агрегата в сборе на раме — 320 кг.

Данное оборудование характеризуется высокой надежностью при эксплуатации в системах водоснабжения, технологических линиях промышленных предприятий и объектах ЖКХ, где требуется стабильный напор при относительно малых расходах.
