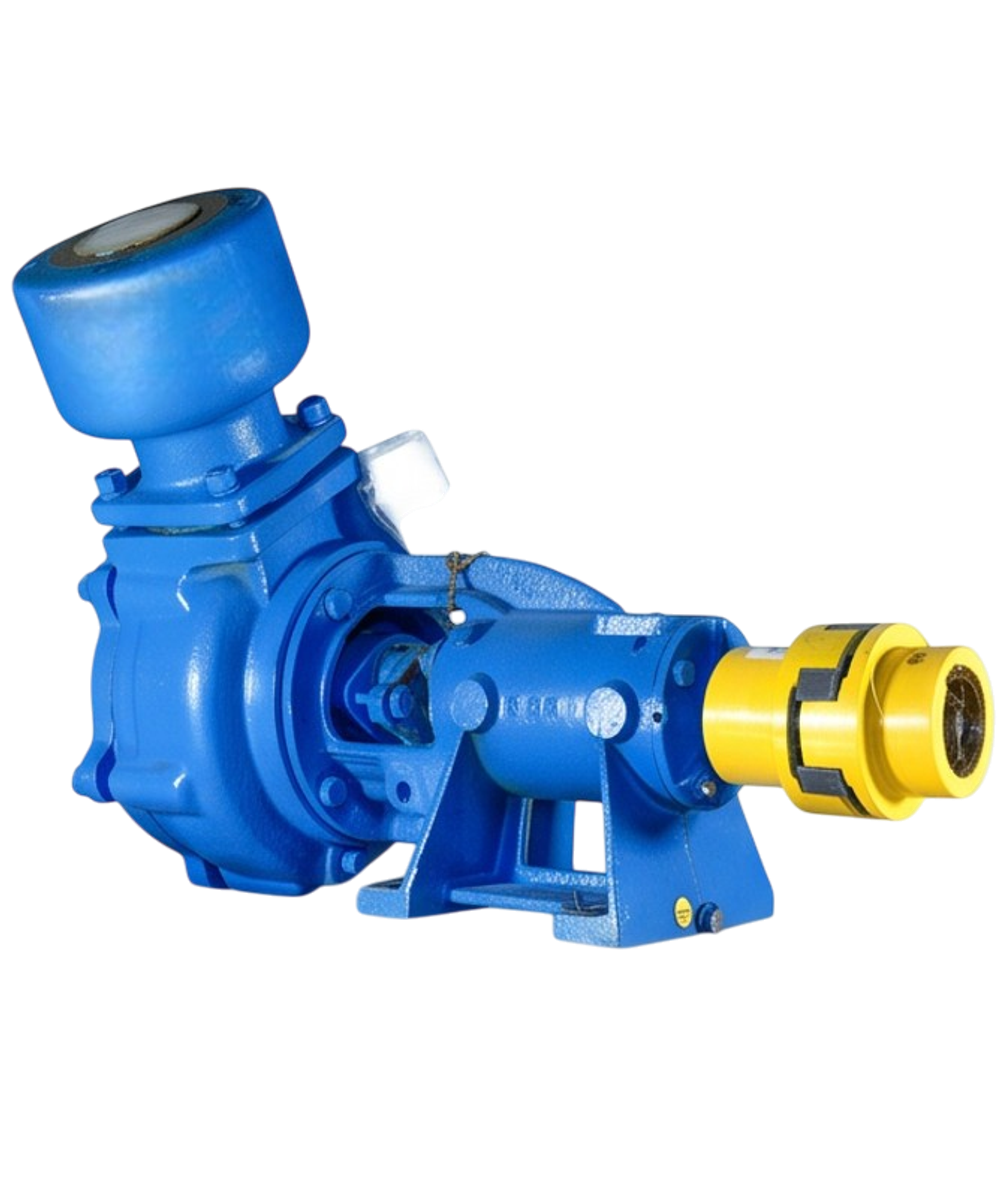

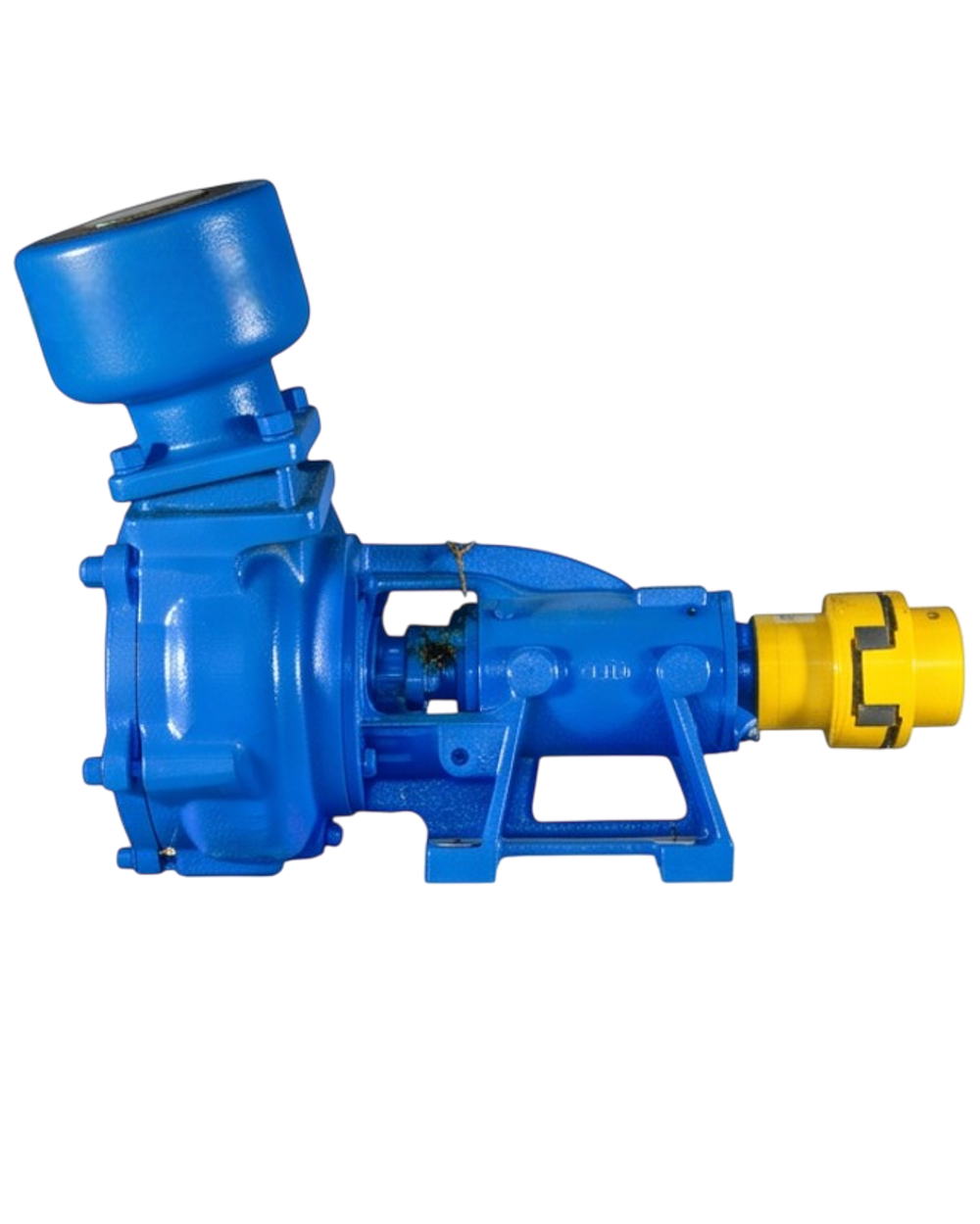

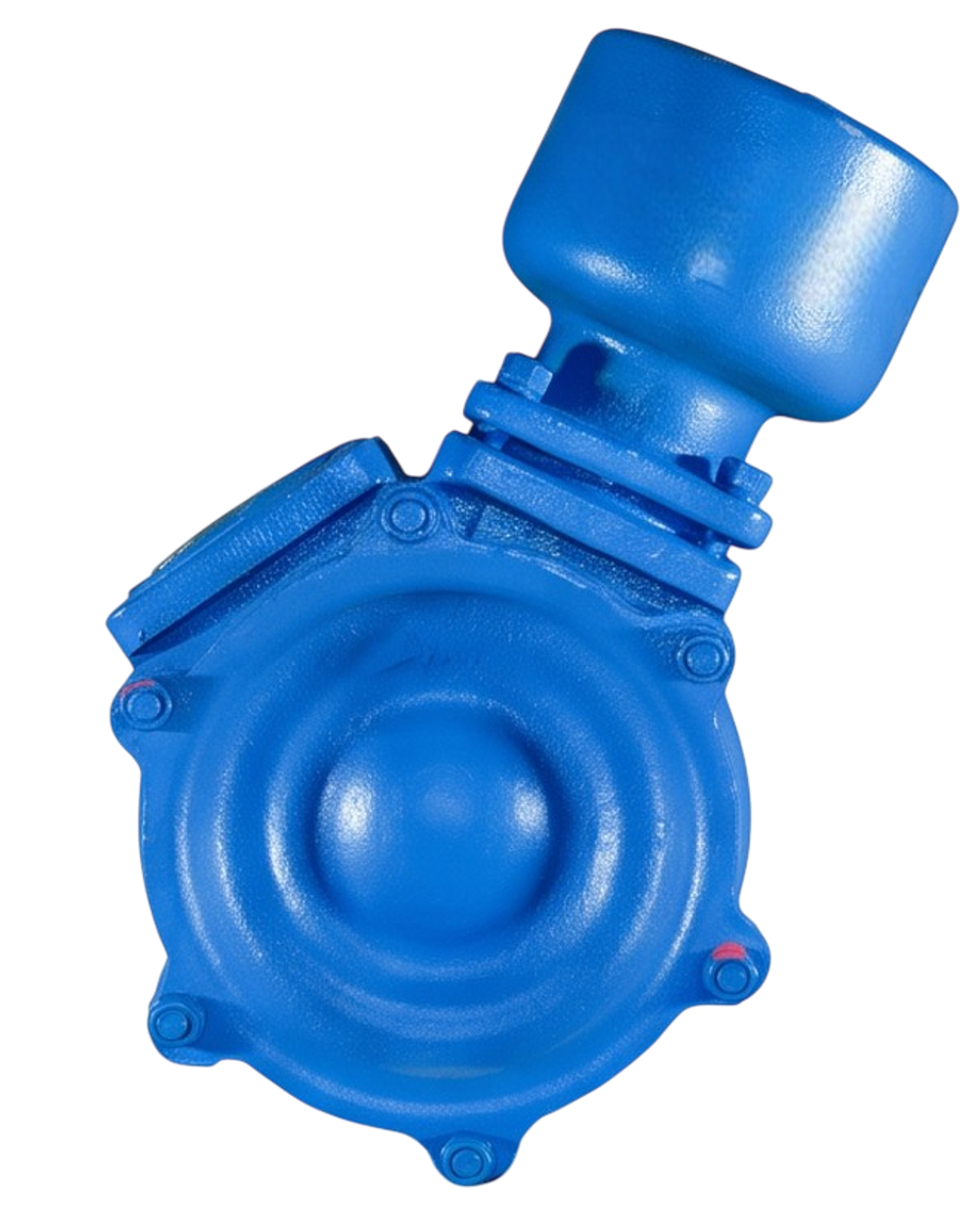

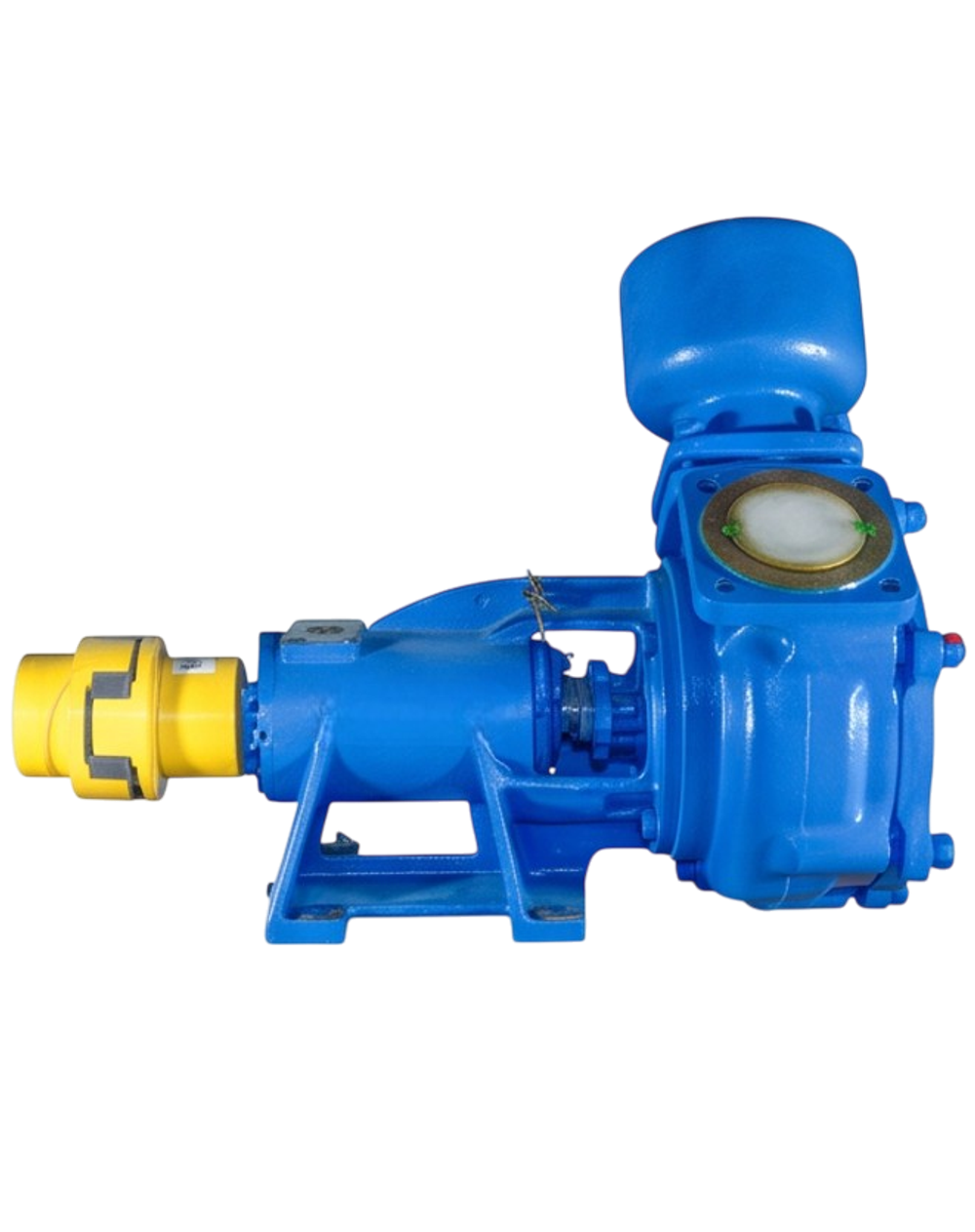

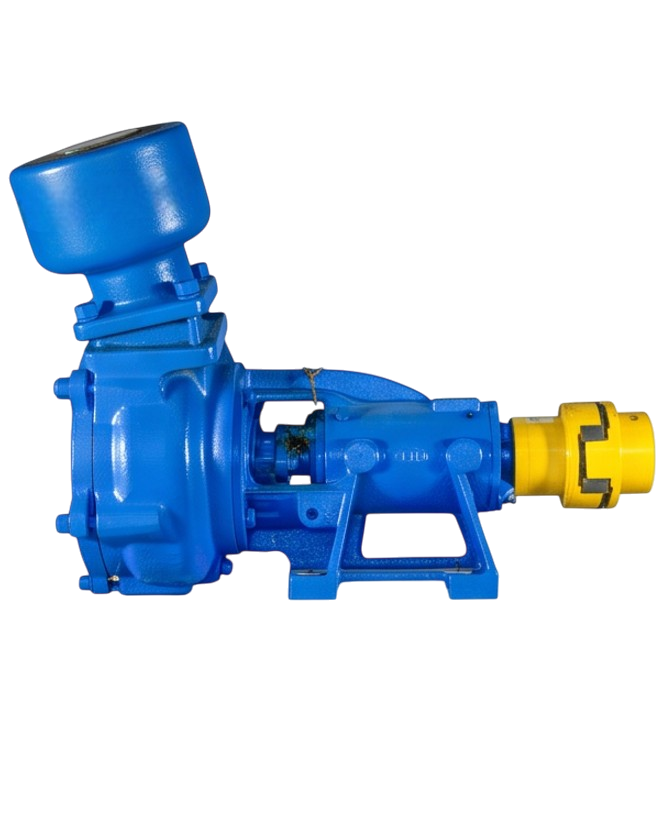

Техническое описание вихревого насоса ВКС 10/45А
Вихревой консольный самовсасывающий насос ВКС 10/45А представляет собой гидравлическое оборудование, предназначенное для перекачивания технической воды и других химически нейтральных жидкостей. Данная модификация поставляется в комплектации «без двигателя и без рамы» (б/д, б/р) и рассчитана на сопряжение с электроприводом мощностью 30 кВт.
Конструктивные особенности и принцип работы
Насос относится к категории самовсасывающих агрегатов благодаря наличию встроенного водоотделительного колпака, который обеспечивает удаление воздуха из всасывающей линии и создание необходимого разрежения (глубина самовсасывания до 4 метров). Проточная часть выполнена из серого чугуна (исполнение «А»), что обуславливает эксплуатационную надежность при работе с неагрессивными средами.
Технические характеристики:
- Гидравлические параметры: номинальная подача составляет 10 м³/час при напоре 45 метров водяного столба.
- Механическая часть: рабочее колесо изготовлено из коррозионностойкой стали 20Х13. Уплотнение вала — стандартное сальниковое, обеспечивающее высокую ремонтопригодность в полевых условиях.
- Присоединительные размеры: диаметр входного и выходного патрубков составляет 65 мм.
- Массогабаритные показатели: масса насосного блока без станины и двигателя — 48 кг.
Эксплуатационные ограничения:
- Температурный диапазон перекачиваемой среды: от –15 °C до +85 °C.
- Кинематическая вязкость жидкости: до 36 сСт.
- Допустимая концентрация твердых взвесей: не более 0,01% по массе, при максимальном размере частиц до 0,05 мм.
Оборудование предназначено для использования в системах водоснабжения, технологических линиях промышленных предприятий и объектах ЖКХ, где требуется высокий напор при относительно малых расходах.
