ВГ66-35М — гидроклапан давления трубного монтажа со встроенным обратным клапаном. Предназначен для автоматического регулирования и поддержания заданного давления рабочей жидкости в гидросистемах промышленного оборудования, таких как станки, прессы, литейные и технологические машины. Клапан обеспечивает защиту оборудования от перегрузок и позволяет свободный обратный поток рабочей жидкости без использования дополнительной арматуры.
Основные функции
-
Поддержание постоянного давления в гидросистеме
-
Защита оборудования от превышения допустимого давления
-
Обеспечение свободного обратного потока рабочей жидкости
-
Последовательное включение исполнительных механизмов
-
Возможность использования в качестве предохранительного, перепускного или клапана разности давлений
Технические характеристики
-
Условный проход: 32 мм
-
Номинальный расход: 200 л/мин
-
Максимальный расход: до 250 л/мин
-
Минимальный расход: 5 л/мин
-
Диапазон регулировки давления: 0,4–2,8 МПа
-
Номинальное давление настройки: 2,5 МПа
-
Максимальное давление на входе: до 20 МПа
-
Внутренние утечки: до 25 см³/мин
-
Перепад давления: около 0,2 МПа
-
Тип подключения: трубное, резьба К 1 1/4"
-
Масса: около 8,8 кг
-
Рабочая жидкость: минеральные масла с вязкостью от 10 до 400 мм²/с
-
Температура рабочей жидкости: от +10 до +70 °C
-
Температура окружающей среды: от +0 до +55 °C
-
Климатическое исполнение: УХЛ4

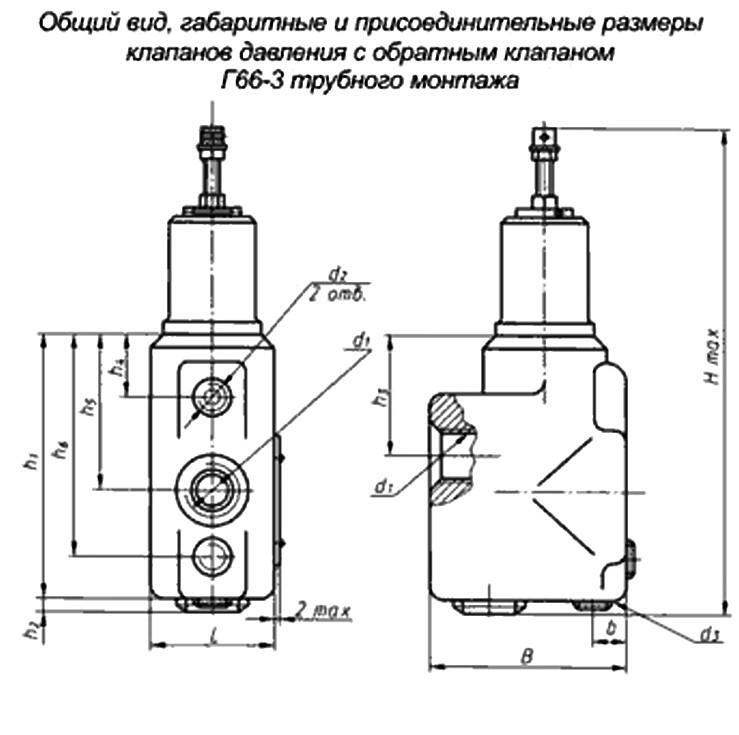

Конструктивные особенности
Корпус клапана изготовлен из прочного металла и предусматривает резьбовое подключение к трубопроводам. Внутри находится золотниковый механизм с настраиваемой пружиной, обеспечивающий точную настройку давления срабатывания. Регулировка осуществляется винтом на корпусе клапана. Встроенный обратный клапан обеспечивает свободный возврат потока жидкости при необходимости. Конструкция клапана проста в эксплуатации и надёжна в работе.
Области применения
-
Гидросистемы металлообрабатывающих и деревообрабатывающих станков
-
Прессовое, формовочное, литейное оборудование
-
Производственные и технологические комплексы
-
Промышленные системы, требующие стабильного давления и возможности обратного потока рабочей жидкости
Примечание:
Индекс «М» в обозначении указывает на модернизированную версию клапана с улучшенными характеристиками и повышенной надёжностью.
