ВГ66-34М — это гидроклапан давления с обратным клапаном трубного (резьбового) монтажа. Клапан предназначен для автоматического регулирования и поддержания заданного давления рабочей жидкости в гидросистемах промышленного оборудования: станков, прессов, литейных машин и автоматизированных комплексов. Он также обеспечивает свободный обратный поток жидкости благодаря встроенному обратному клапану, что позволяет упростить гидросистему.
Основные функции
-
Поддержание установленного давления в системе
-
Защита оборудования от превышения допустимого давления
-
Свободный проход жидкости в обратном направлении
-
Последовательное включение исполнительных механизмов
-
Возможность использования в качестве клапана перепада, предохранительного или последовательности
Технические характеристики
-
Условный проход: 20 мм
-
Номинальный расход: 125 л/мин
-
Максимальный расход: до 160 л/мин
-
Диапазон регулировки давления: 1,2–11,2 МПа
-
Номинальное давление настройки: 10,0 МПа
-
Максимальное давление на входе: до 20 МПа
-
Перепад давления: около 0,2 МПа
-
Масса: около 5,4–5,5 кг
-
Тип подключения: трубное, резьба К 3/4"
-
Рабочая жидкость: минеральные масла с вязкостью 10–400 мм²/с
-
Температура рабочей жидкости: от +10 до +70 °C
-
Температура окружающей среды: от +0 до +55 °C
-
Климатическое исполнение: УХЛ4

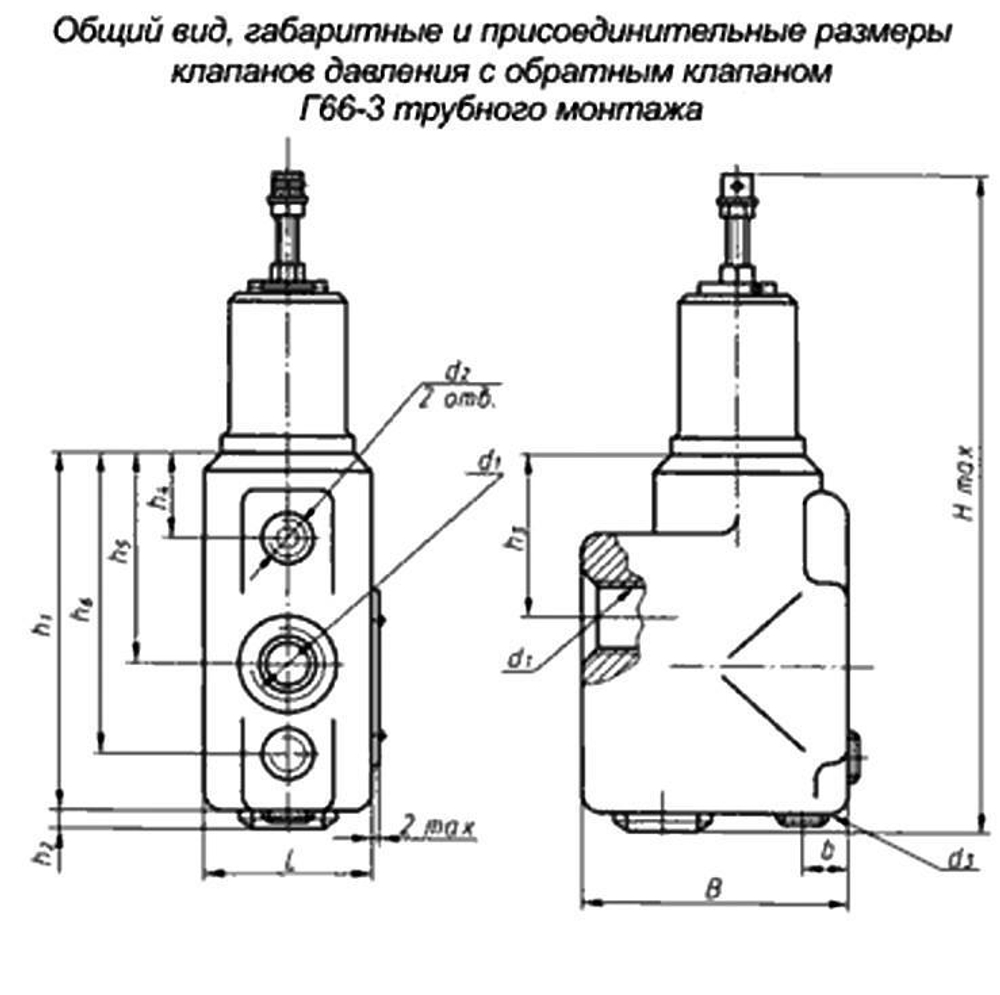

Конструкция
Выполнен из прочного металла и оснащён резьбовыми каналами для подключения к системе. Внутри находится золотниковый механизм с регулируемой пружиной и встроенным обратным клапаном, благодаря чему жидкость может беспрепятственно возвращаться обратно при необходимости. Регулировка давления осуществляется винтом на корпусе.
Области применения
ВГ66-34М используется в гидросистемах металлообрабатывающих станков, прессов, литейных машин, автоматизированных линий и другого промышленного оборудования — везде, где требуется точное и надёжное поддержание давления, защита от перегрузок, последовательное включение исполнительных органов и свободная обратная подача рабочей жидкости.
Примечание:
Индекс «М» в названии указывает на модернизированную версию с повышенной надёжностью и улучшенными характеристиками.
