ВГ54-35М — гидроклапан давления трубного (резьбового) монтажа, предназначенный для автоматического регулирования и поддержания заданного давления рабочей жидкости в гидравлических системах промышленного оборудования и станков. Может использоваться в качестве предохранительного, переливного, клапана последовательности или разности давлений.
Основные функции:
-
Поддержание и стабилизация установленного давления в системе
-
Защита компонентов гидросистемы от чрезмерного давления
-
Обеспечение последовательности включения исполнительных механизмов
-
Слив избыточного давления для постоянной разгрузки системы
Технические характеристики:
Условный проход: 32 мм
Номинальный расход: 200 л/мин
Максимальный расход: до 200 л/мин
Диапазон регулировки давления: 1,2–11,2 МПа
Номинальное давление настройки: до 10 МПа
Максимальное давление на входе: до 23 МПа
Перепад давления: 0,2–0,3 МПа
Внутренние утечки: до 90 см³/мин
Тип монтажа: трубный (резьбовой)
Тип присоединения: резьба К 3/8"
Рабочая жидкость: минеральные масла с вязкостью 10–400 мм²/с
Температура рабочей жидкости: от +10 до +70 °C
Температура окружающей среды: от +10 до +50 °C
Масса: около 6–7 кг
Конструктивные особенности:

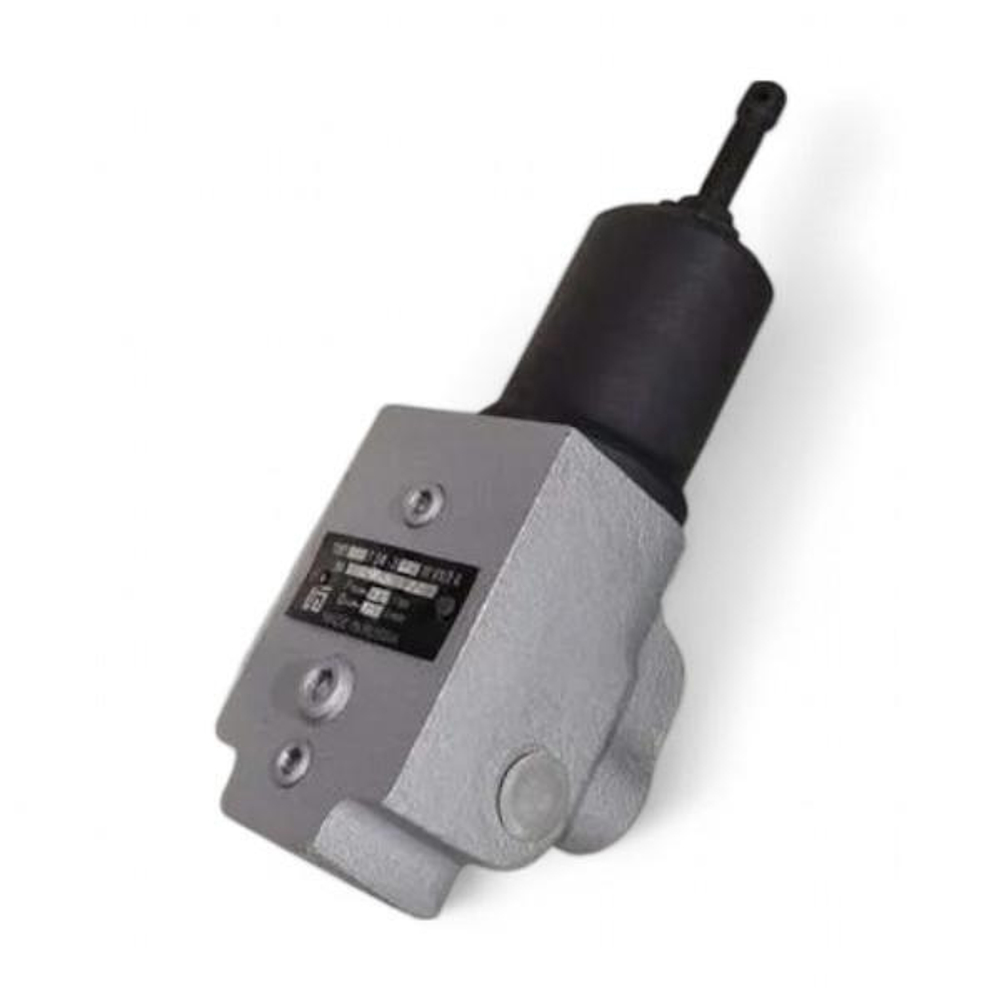

Клапан представляет собой металлический корпус с каналами подачи, отвода и слива рабочей жидкости. Внутри установлен золотниковый механизм с регулирующей пружиной. Регулировка давления осуществляется с помощью винта. Резьбовое соединение позволяет удобно встраивать клапан в трубопроводную систему. Клапан устойчив к вибрациям, высоким нагрузкам и рассчитан на длительную эксплуатацию.
Области применения:
ВГ54-35М используется в гидросистемах металлорежущих и деревообрабатывающих станков, прессов, промышленного и технологического оборудования. Обеспечивает эффективную защиту от скачков давления, точную настройку и стабильную работу гидросистемы.
Буква "М" в обозначении указывает на модернизированное исполнение, отличающееся повышенной надёжностью и улучшенными рабочими характеристиками.
