ВГ54-34М — гидроклапан давления трубного (резьбового) монтажа, предназначенный для автоматического регулирования и поддержания заданного давления рабочей жидкости в гидросистемах промышленного оборудования, станков и прессов. Клапан обеспечивает стабильную работу системы и может использоваться в режимах: клапан разности давлений, клапан последовательности, предохранительный или переливной клапан.
Основные функции:
-
Поддержание установленной разности давлений между входом и выходом
-
Обеспечение последовательного включения исполнительных механизмов при достижении заданного давления
-
Защита системы от превышения установленного давления
-
Стабилизация давления путём постоянного слива рабочей жидкости
Технические характеристики:
Условный проход: 20 мм
Номинальный расход: 125 л/мин
Максимальный расход: до 160 л/мин
Минимальный расход: 3 л/мин
Диапазон регулировки давления: 1,2–11,2 МПа
Номинальное давление настройки: 10 МПа
Максимальное давление на входе: до 23 МПа
Перепад давления: около 0,6 МПа
Внутренние утечки: до 140 см³/мин
Тип подключения: трубное, резьба K 3/4"
Масса: около 3,1 кг
Рабочая жидкость: минеральные масла с вязкостью от 10 до 400 мм²/с
Температура рабочей жидкости: от +10 до +70 °C
Температура окружающей среды: от +10 до +50 °C
Климатическое исполнение: УХЛ4
Конструктивные особенности:

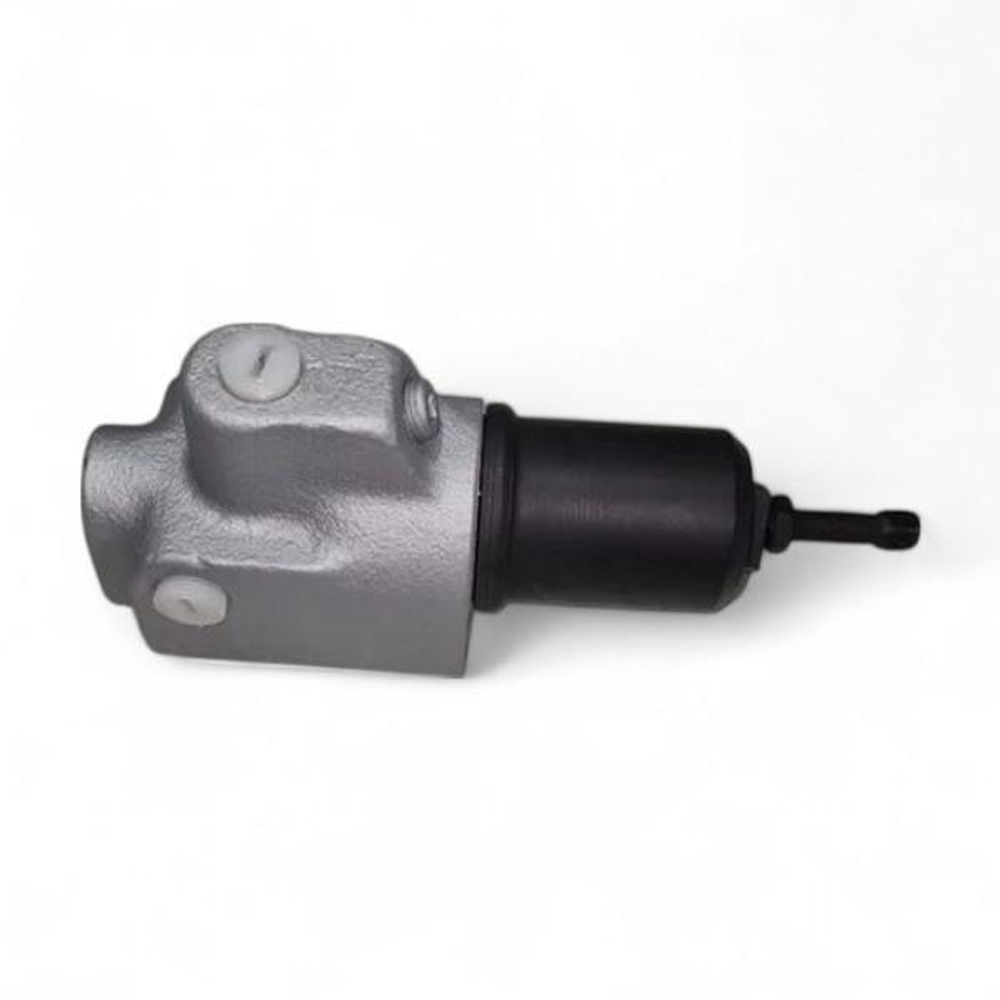

Клапан выполнен в прочном металлическом корпусе с резьбовыми отверстиями для подключения к трубопроводу. Внутри установлен золотниковый механизм с регулирующей пружиной. Давление настраивается с помощью регулировочного винта. Конструкция обеспечивает надёжность, компактность и удобство обслуживания.
Области применения:
ВГ54-34М применяется в гидравлических системах металлообрабатывающих и деревообрабатывающих станков, прессов, промышленного и технологического оборудования. Клапан эффективно обеспечивает защиту от перегрузок, стабилизацию давления, последовательное управление механизмами и бесперебойную работу оборудования.
Примечание:
Буква "М" в обозначении указывает на модернизированное исполнение клапана с повышенной надёжностью и улучшенными техническими характеристиками.
