ВГ54-32М — гидроклапан давления трубного (резьбового) монтажа, предназначенный для автоматического регулирования и поддержания заданного давления рабочей жидкости в гидросистемах промышленного оборудования. Используется в качестве клапана разности давлений, клапана последовательности, предохранительного или переливного клапана.
Основные функции:
-
Поддержание установленной разности давлений между входным и выходным каналами
-
Обеспечение последовательного включения исполнительных механизмов
-
Защита оборудования от перегрузок при превышении допустимого давления
-
Слив избыточной рабочей жидкости для стабилизации давления в системе
Технические характеристики:
Условный проход: 10 мм
Номинальный расход: 32 л/мин
Максимальный расход: до 45 л/мин
Минимальный расход: 1 л/мин
Диапазон регулировки давления: 1,2–11,2 МПа
Номинальное давление настройки: до 10 МПа
Максимальное входное давление: до 23 МПа
Перепад давления: 0,2 МПа
Внутренние утечки: до 100 см³/мин
Тип монтажа: трубный (резьбовой)
Присоединение: резьба К 3/8"
Масса: около 2,3 кг
Рабочая жидкость: минеральные масла с вязкостью от 20 до 200 сСт
Температура рабочей жидкости: от +10 до +70 °C
Температура окружающей среды: от +10 до +50 °C
Климатическое исполнение: УХЛ4
Конструктивные особенности:

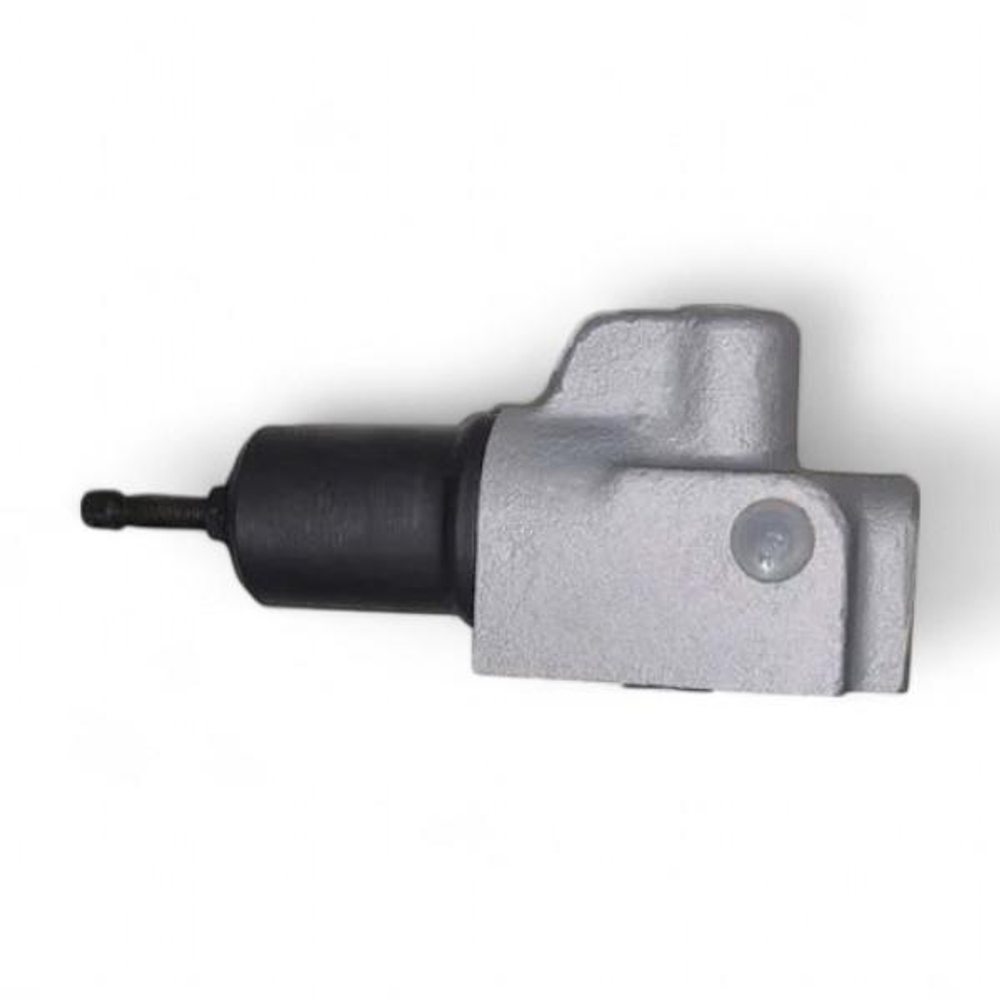

Клапан выполнен в компактном металлокорпусе, снабжен резьбовыми каналами для подключения к трубопроводу. Внутри установлен золотниковый механизм с пружиной, давление настраивается с помощью регулировочного винта. Конструкция обеспечивает надежную и стабильную работу клапана при различных производственных нагрузках.
Области применения:
ВГ54-32М применяется в гидросистемах металлообрабатывающих и деревообрабатывающих станков, прессов и других гидравлических установках. Обеспечивает стабильность давления, защиту от перегрузок и корректную работу исполнительных органов оборудования.
Примечание:
Буква "М" в маркировке указывает на модернизированное исполнение клапана — с повышенными эксплуатационными характеристиками и надёжностью.
