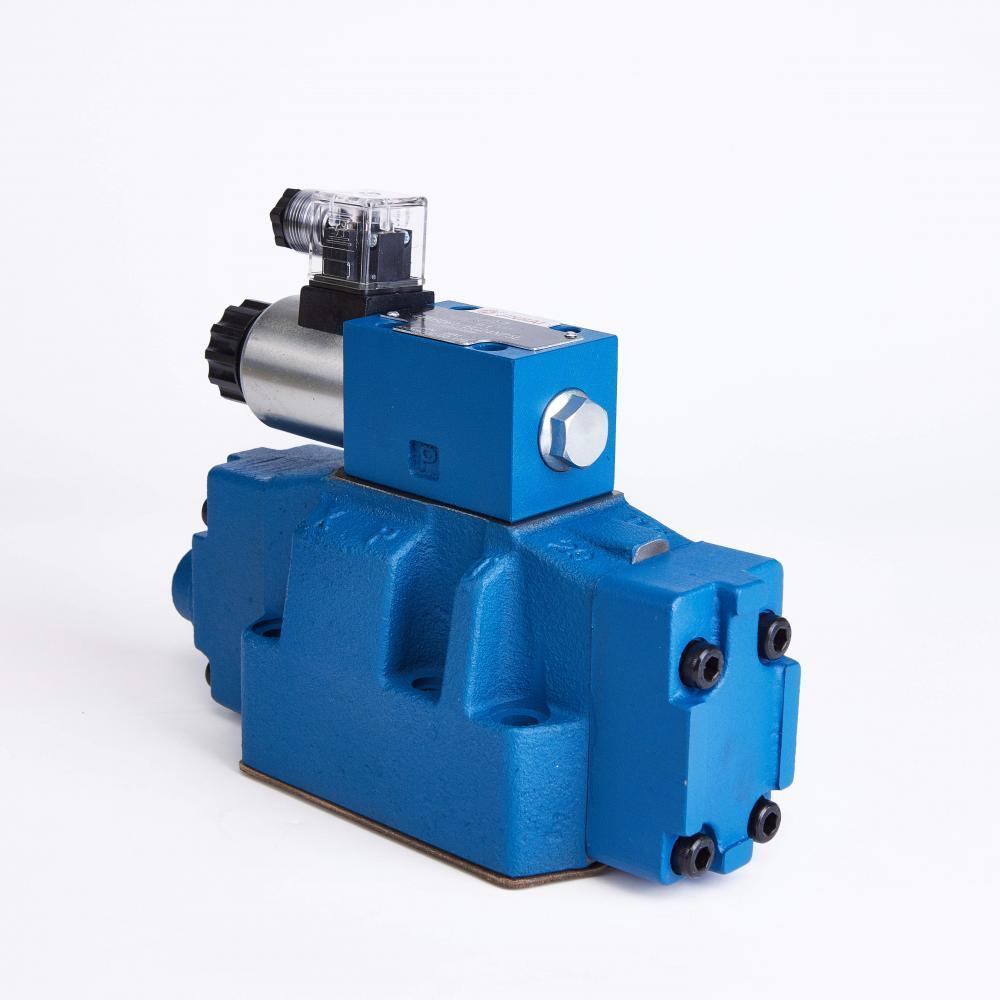

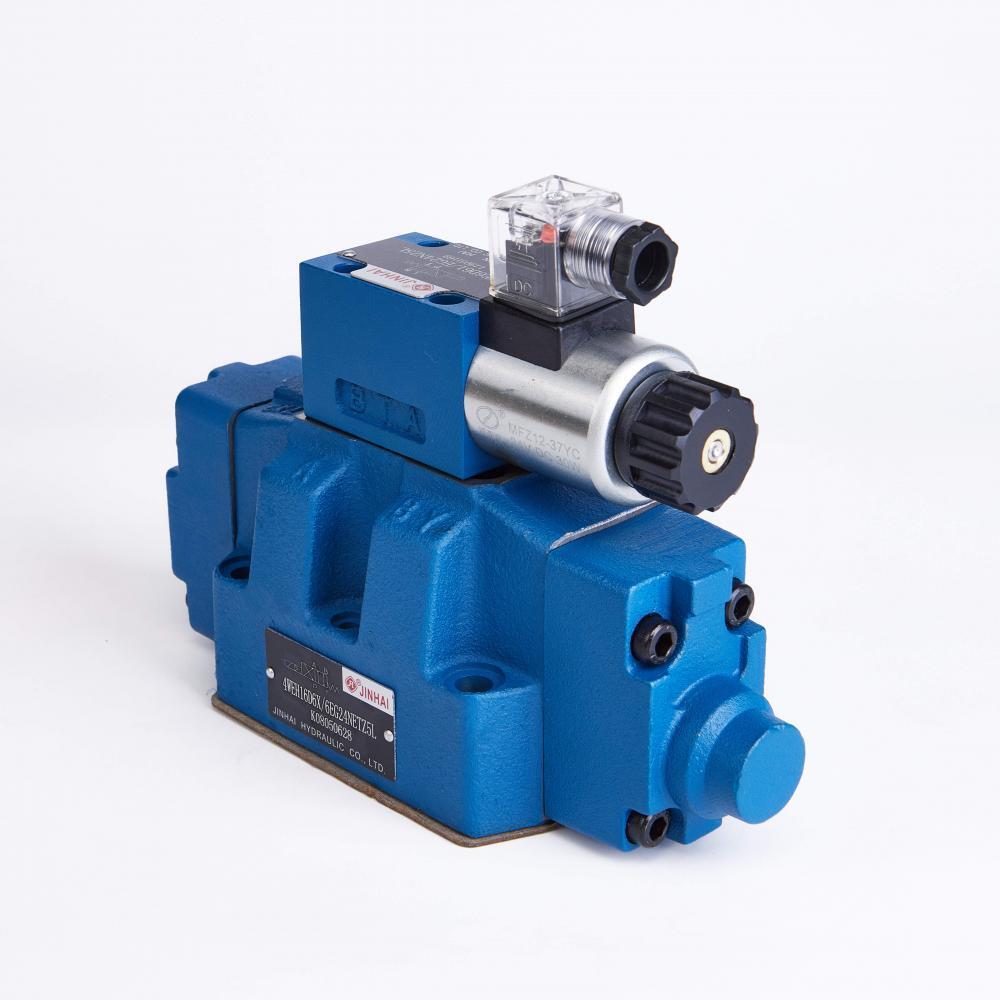

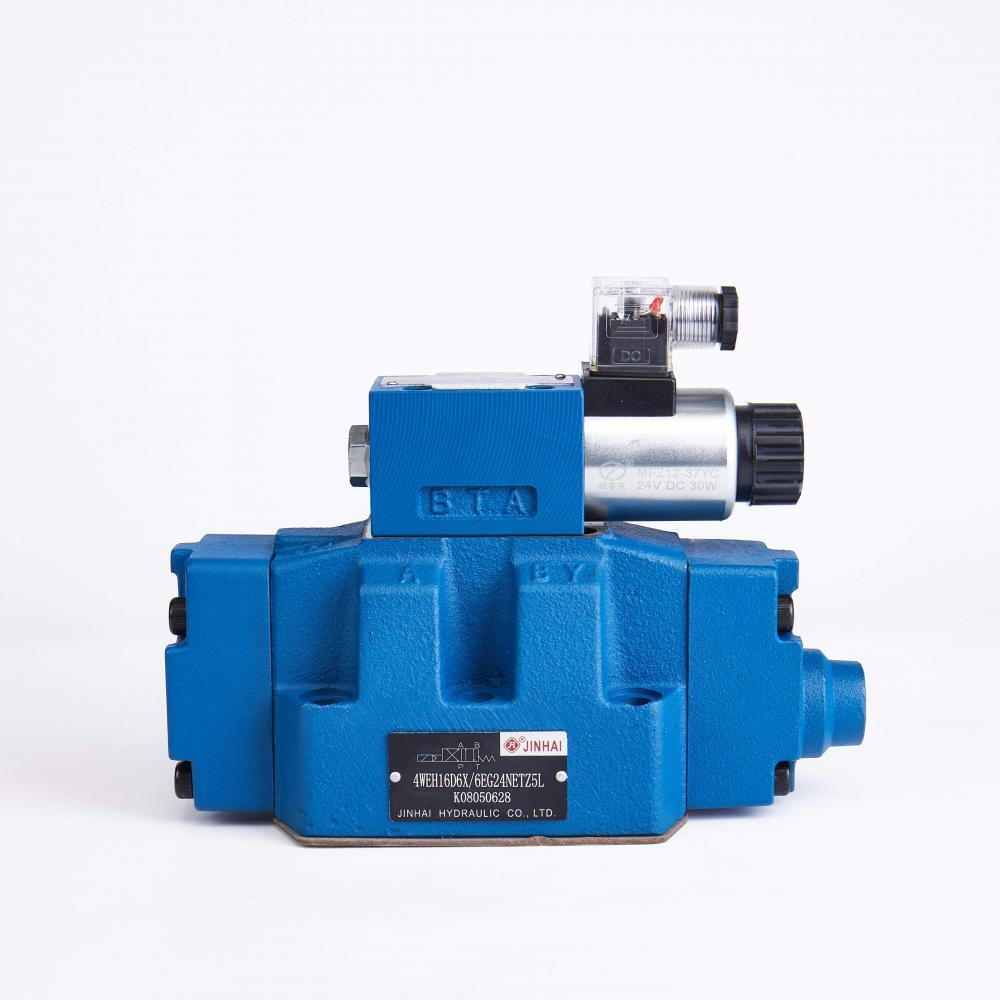

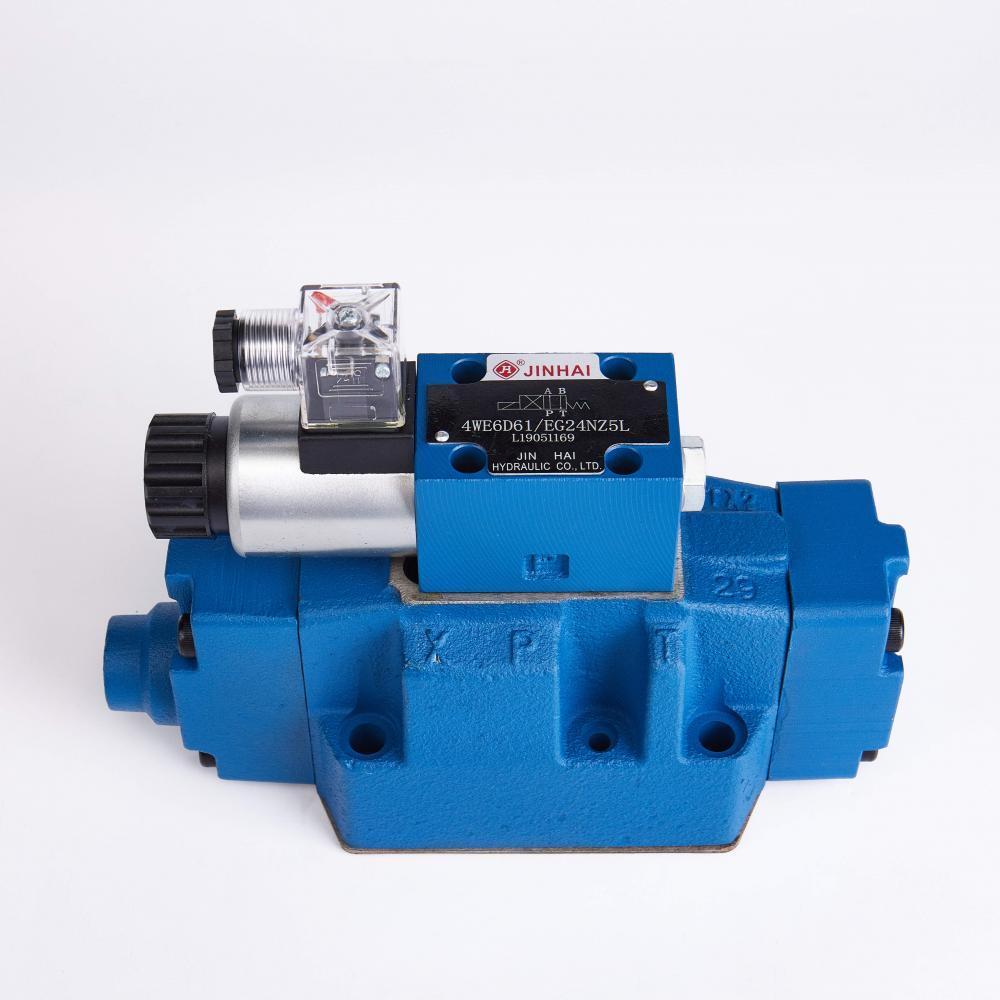

ВЕХ16.574А Г24 (или 1РЕХ16.574А Г24) — это золотниковый гидрораспределитель с электрогидравлическим (пилотным) управлением, двумя катушками на 24 В постоянного тока и условным проходом 16 мм. Предназначен для дистанционного изменения направления, запуска и останова потока рабочей жидкости в гидросистемах промышленного, строительного, транспортного и специального оборудования.
Основные технические характеристики
-
Тип управления: электрогидравлическое пилотное, двухстороннее (2 катушки постоянного тока)
-
Схема распределения: 574А (четырёхлинейная, двупозиционная)
-
Условный проход (Ду): 16 мм
-
Рабочее давление: до 25–31,5 МПа на входе (P, A, B); до 25 МПа на сливе (T)
-
Максимальный расход: 80–125 л/мин (есть исполнения до 300 л/мин)
-
Рабочая жидкость: минеральное масло (вязкость 10–400 мм²/с, степень фильтрации не грубее 10–25 мкм)
-
Напряжение катушек: 24 В постоянного тока
-
Монтаж: плитовой, стыковое подключение (стандарт CETOP 07 / ГОСТ 24679-81)
-
Степень защиты: IP65
-
Масса: до 9,3 кг
-
Количество каналов: 4 (P — подача, T — слив, A и B — рабочие линии)
-
Положения: 2 (в наличии исполнения с 3-мя положениями)
-
Возврат золотника: пружинный
-
Температура рабочей жидкости: от –40 °C до +45 °C
Особенности и применение
-
Быстрое и надёжное дистанционное переключение рабочих потоков под большими давлениями и с высоким расходом.
-
Электрогидравлическое исполнение с пилотным управлением обеспечивает точное срабатывание при минимальных усилиях на электропривод.
-
Используется в станках, маслостанциях, прессах, буровых агрегатах, строительной и спецтехнике, транспортных машинах.
-
Устройство и монтажные размеры унифицированы по международному стандарту CETOP07 — возможна замена импортных и отечественных аналогов без доработки гидросистемы.
-
Корпус выполнен из литого чугуна, высокопрочное исполнение позволяет использовать агрегат при интенсивных нагрузках.
-
Предусмотрен ручной перевод золотника (кнопки на катушках) для сервисного обслуживания.
Аналоги и совместимость
-
Российские аналоги: 1РЕХ16.574А, ПЕ16.574А, РХ16.574А
-
Импортные: Bosch Rexroth 4WEH16..., Parker D41VW..., Vickers DG5V-7..., Hydac 4WEH16..., Yuken DSG-01... (важно только совпадение схемы, размеров и питания катушек)
-
Китайские: 4DWG16...G24/DC24V и аналоги по стандарту CETOP 07
Рекомендации по эксплуатации
-
Используйте чистое, фильтрованное минеральное масло соответствующего класса.
-
При замене строго сверяйте схему золотника, напряжение катушек и размеры монтажной плиты.
-
Не превышайте рабочие параметры давления, расхода и температуры, указанные в техническом паспорте.
-
Регулярно проводите ТО: проверяйте герметичность, состояние уплотнений, исправность возвратных пружин и катушек.
ВЕХ16.574А Г24 — это современное профессиональное решение для дистанционного управления потоками рабочей жидкости в мощных гидросистемах, полностью совместимое со стандартами международного и российского промышленного оборудования.
