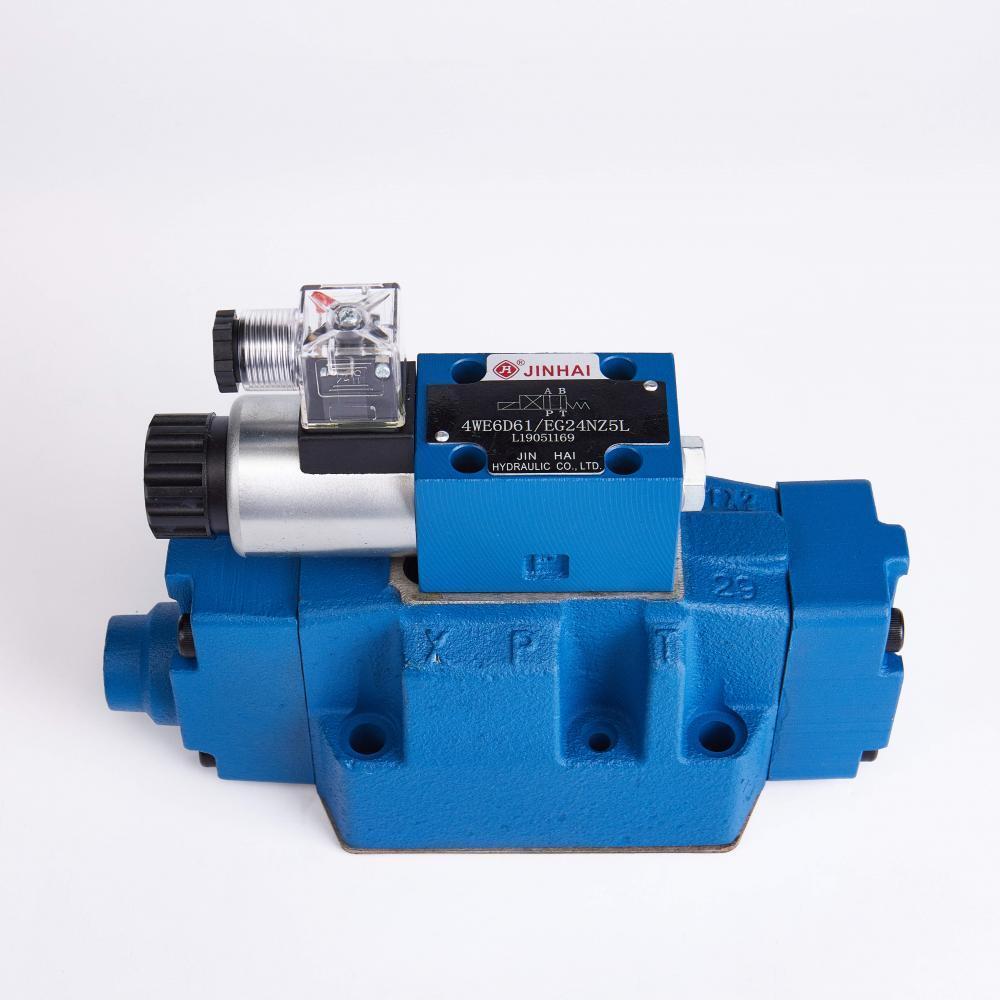

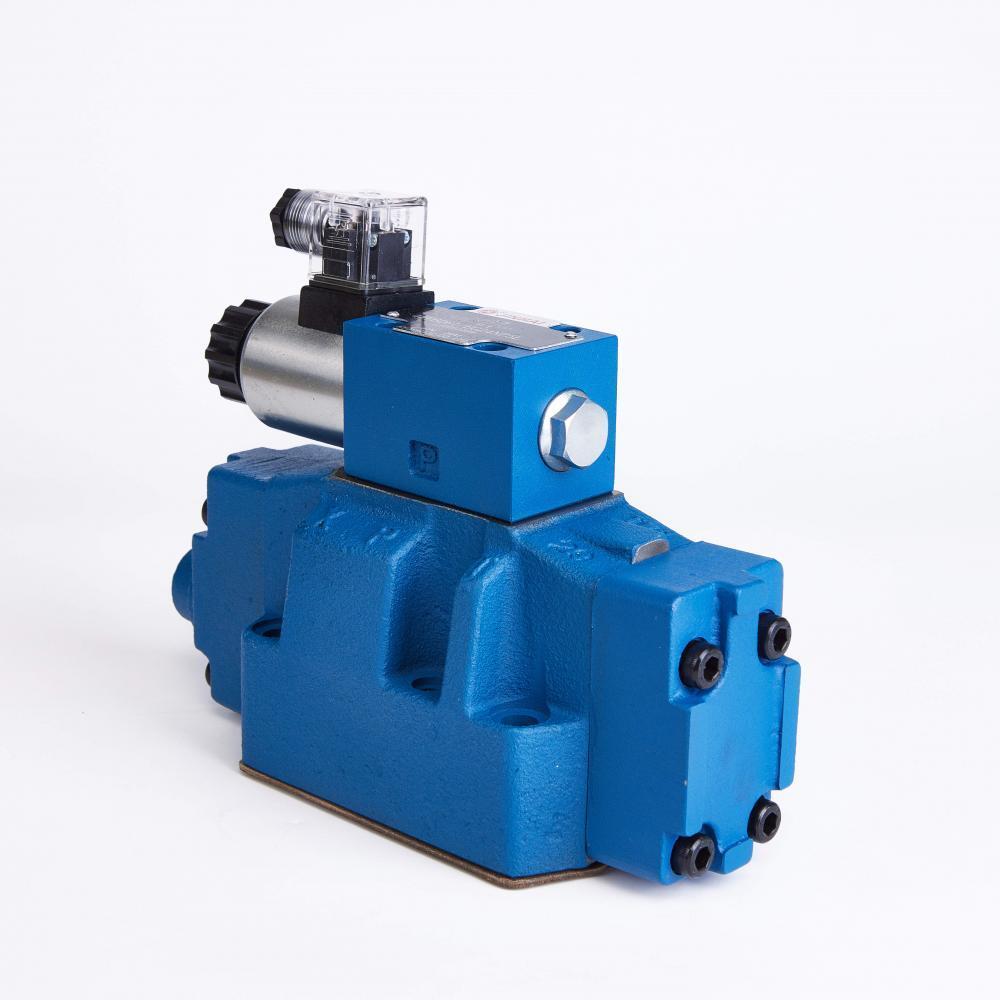

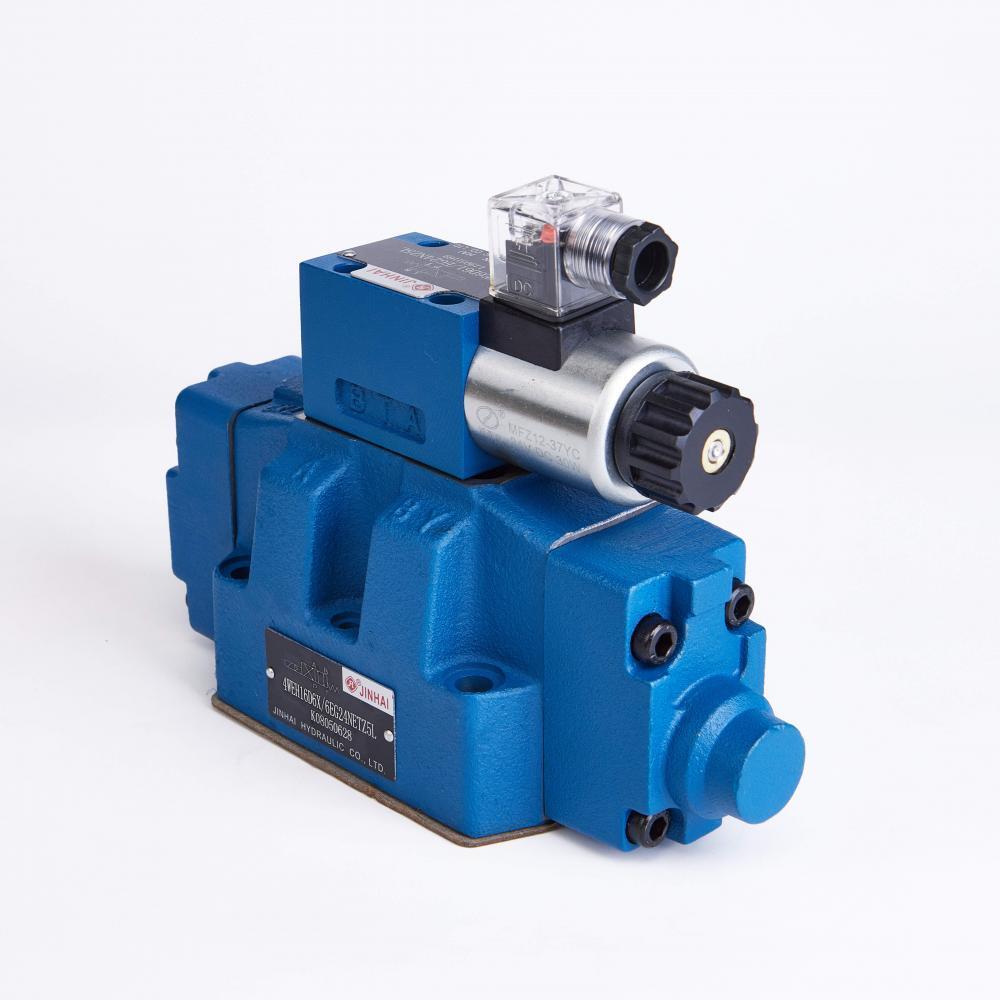

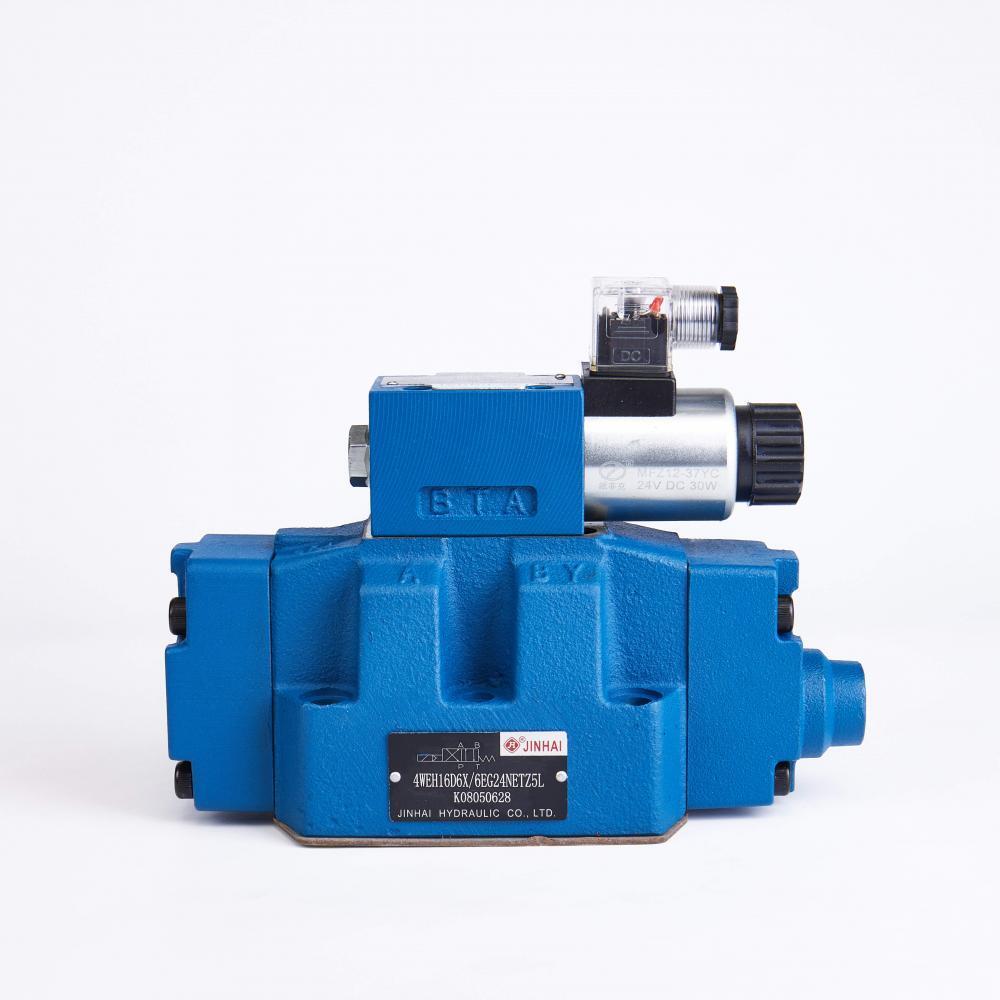

ВЕХ16.574 В220 (или 1РЕХ16.574 В220) — это золотниковый гидрораспределитель с электрогидравлическим управлением, двумя катушками на 220 В переменного тока и условным проходом 16 мм. Используется для дистанционного и надёжного изменения, пуска и останова потоков рабочей жидкости в гидросистемах промышленного, строительного, мобильного и специального оборудования.
Основные технические характеристики
-
Тип управления: электрогидравлическое, двухстороннее (2 катушки с пружинным возвратом золотника)
-
Схема распределения: 574 (четырёхлинейная, двупозиционная/трёхпозиционная)
-
Условный проход (Ду): 16 мм
-
Рабочее давление на входе: до 25 МПа
-
Максимальное давление (P, A, B): до 31,5 МПа, давление на сливе (T): до 25 МПа
-
Расход рабочей жидкости: 80–125 л/мин (максимально возможно до 300 л/мин для отдельных исполнений)
-
Рабочая жидкость: минеральное масло (вязкость 10–400 мм²/с, фильтрация не грубее 10–25 мкм)
-
Напряжение катушек: 220 В переменного тока, 50 Гц
-
Монтаж: плитовой, стандарт CETOP 07 (стыковое подключение Ду-16)
-
Степень защиты: IP65
-
Масса: не более 9,3 кг
-
Количество каналов: 4 (P — подача, T — слив, A и B — рабочие линии)
Особенности и область применения
-
Электрогидравлическое (пилотное) управление позволяет быстро и точно переключать потоки рабочей жидкости при больших давлениях — там, где классические электромагнитные распределители менее эффективны.
-
Пружинный возврат золотника гарантирует центрирование в нейтральном положении при отсутствии управляющего сигнала.
-
Устройство выполнено в стандарте CETOP 07 — допускает лёгкую замену импортных и отечественных аналогов без доработки системы.
-
Версия "574" оптимальна для управления прессами, станками, буровыми установками, строительной техникой, мобильными комплексами, маслостанциями и другой спецтехникой.
-
Конструкция рассчитана на длительный ресурс даже при частых и интенсивных переключениях.
Аналоги и совместимость
-
Российские аналоги: 1РЕХ16.574 В220, ПЕ16.574 В220, РХ16.574 В220.
-
Импортные аналоги: Bosch Rexroth 4WEH16G6X/220V, Parker D41VW...220VAC, Yuken DSG-01...220VAC, Vickers DG5V-7...220VAC, Hydac 4WEH16...220VAC (важно совпадение схемы золотника, электропитания и плитового монтажа).
-
Китайские аналоги: 4DWG16...220VAC и модульные по международному стандарту CETOP 07.
Рекомендации по эксплуатации
-
Используйте только чистое, тщательно фильтрованное минеральное масло, регулярно контролируйте тонкость фильтрации (10–25 мкм) и уровень загрязнённости масла.
-
При подборе и замене учитывайте: схему золотника, параметры и количество катушек, размеры монтажной плиты.
-
Не превышайте заданные параметры давления и расхода, указанные в техническом паспорте.
-
Регулярно обслуживайте устройство: герметичность рабочих каналов, состояние уплотнений, исправность катушек и возвратных пружин.
ВЕХ16.574 В220 — современное универсальное решение для дистанционного управления мощными потоками жидкости в гидросистемах, соответствующее международным стандартам монтажа и обеспечивающее надёжность, долговечность и лёгкую интеграцию в комплексные технологические линии и мобильные гидроприводы.
