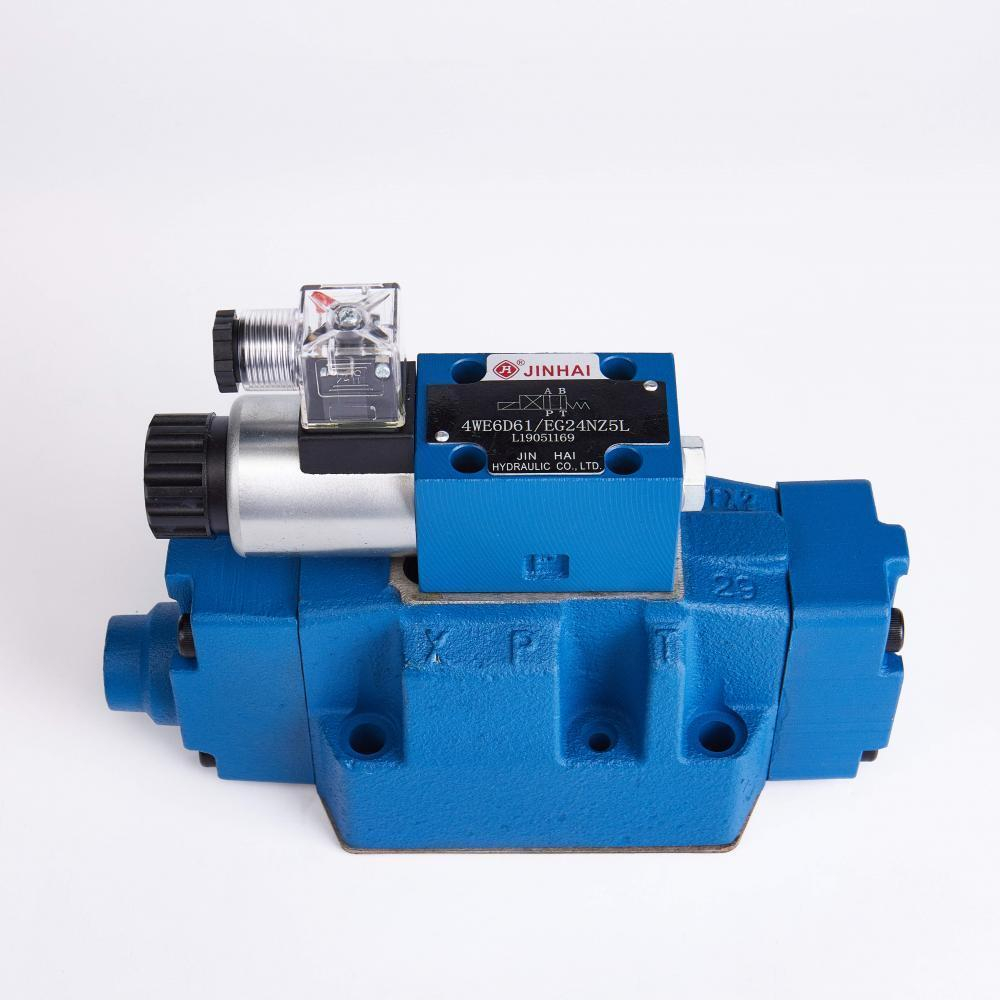

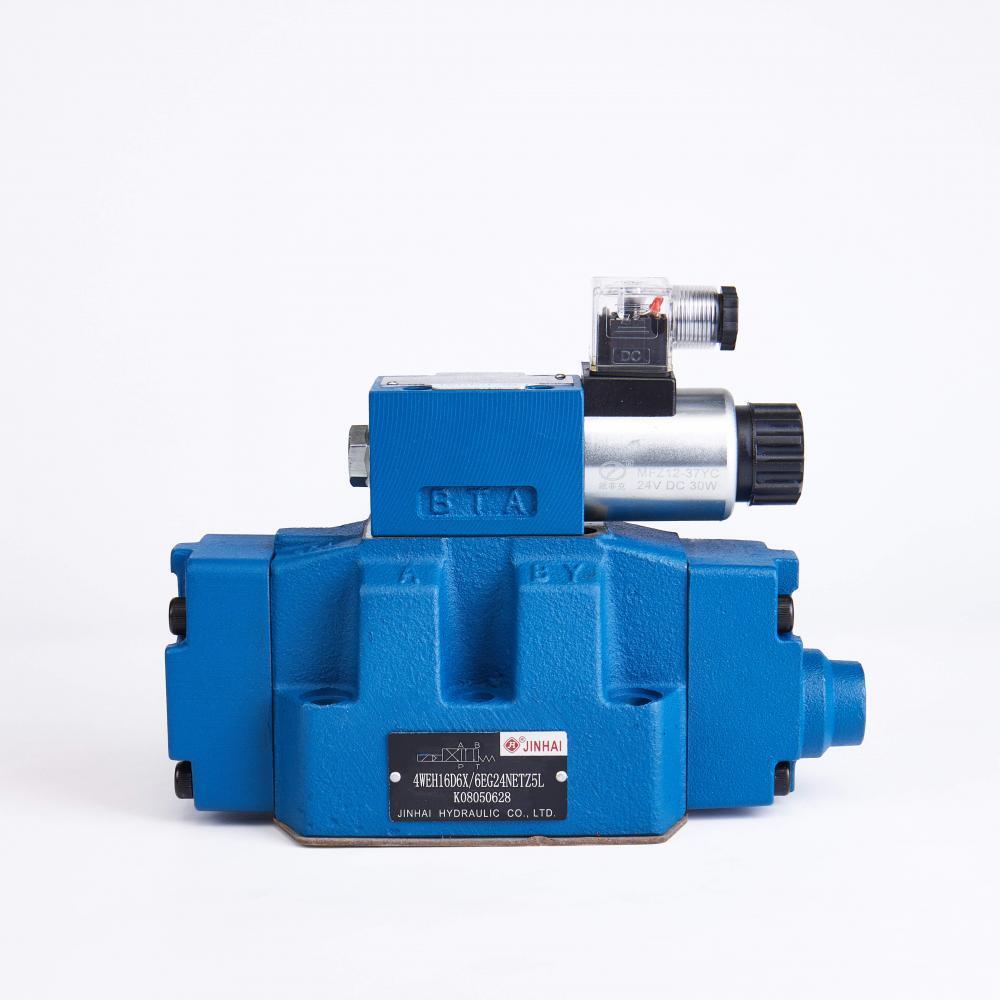

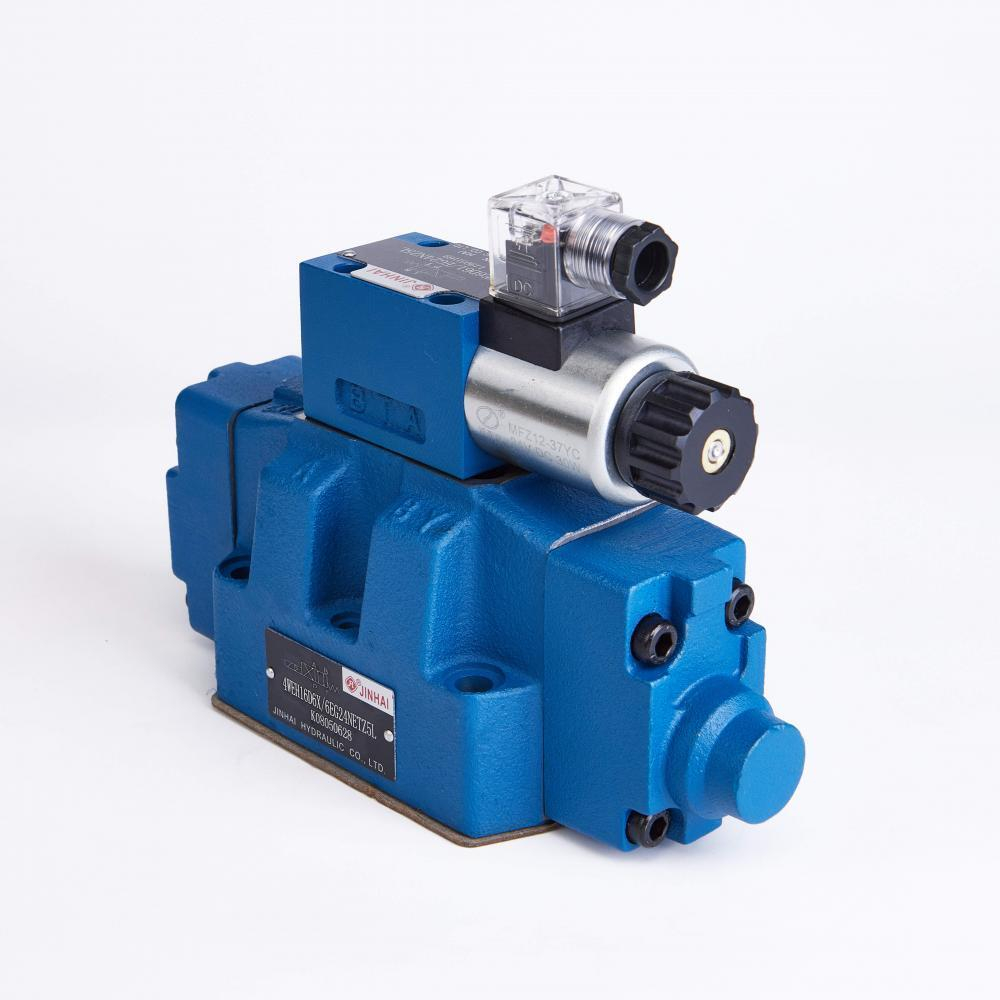

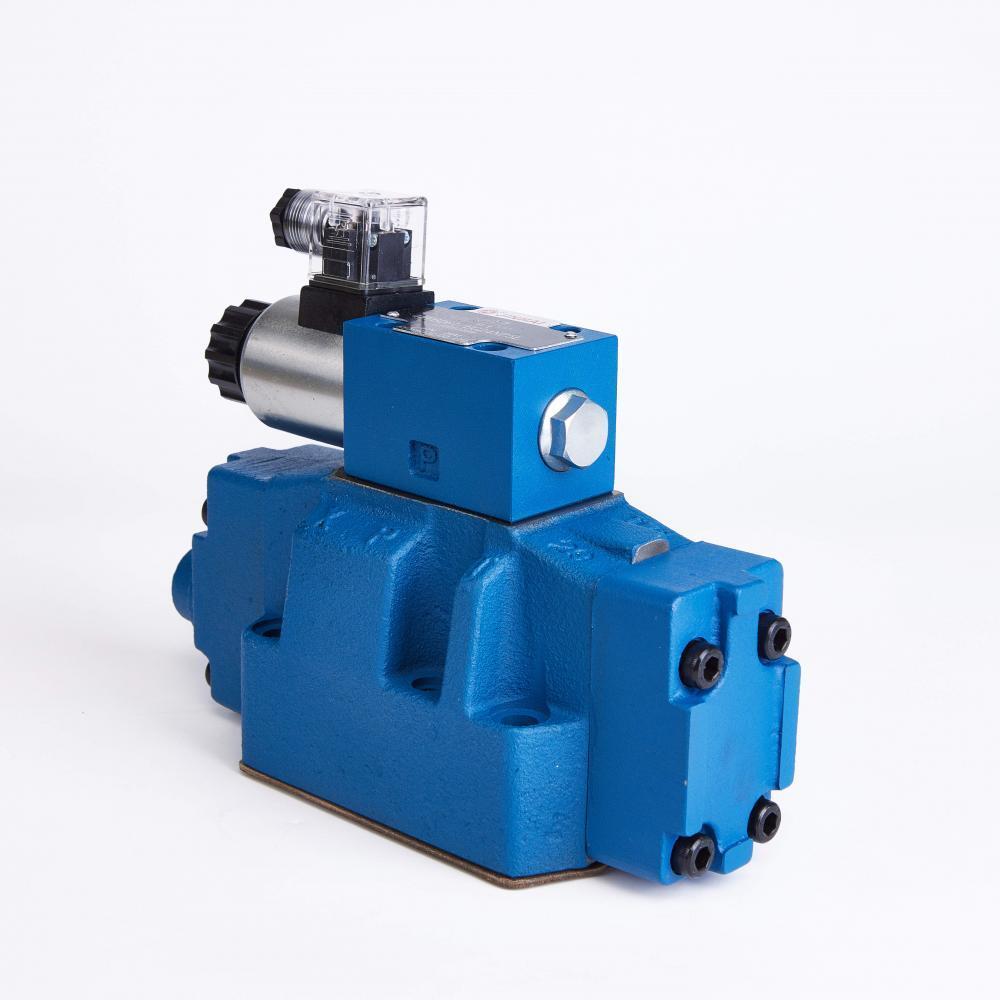

ВЕХ16.574 Г24 — золотниковый гидрораспределитель с электрогидравлическим управлением, двумя катушками на 24 В постоянного тока и условным проходом 16 мм. Применяется для дистанционного изменения направления, пуска и останова потока рабочей жидкости в гидросистемах промышленного, строительного, мобильного и специального оборудования.
Основные технические характеристики
-
Тип управления: электрогидравлическое пилотное, двухстороннее (2 катушки постоянного тока)
-
Схема распределения: 574 (четырёхлинейная, двупозиционная/трёхпозиционная — зависит от исполнения)
-
Условный проход (Ду): 16 мм
-
Номинальное давление на входе (P, A, B): 25 МПа
-
Давление на сливе (Т): до 25 МПа
-
Расход рабочей жидкости: 80–125 л/мин
-
Максимальный расход (по некоторым версиям): до 300 л/мин
-
Рабочая жидкость: минеральное индустриальное масло (ИГП-18, ИГП-30, ВНИИ ИП-403 и др.)
-
Вязкость рабочей жидкости: 10–380 мм²/с
-
Степень фильтрации: не грубее 10–25 мкм
-
Монтаж: плитовой, стандарт CETOP 07 (ISO 4401/DIN 24340), стыковое подключение Ду-16
-
Степень защиты: IP65
-
Масса: не более 9,3 кг
-
Температурный диапазон эксплуатации: от –40 °C до +45 °C (рабочая жидкость — до +80 °C)
-
Количество каналов: 4 (P — подача, T — слив, A и B — рабочие линии)
-
Присоединительные размеры: соответствуют мировым и российским стандартам (возможна замена импортных аналогов с сохранением посадки)
Особенности и область применения
-
Позволяет надёжно управлять потоком рабочей жидкости с высокими показателями давления и расхода, подходит для интенсивной и циклической работы.
-
Обеспечивает быстрое и чёткое переключение рабочего органа при дистанционном электрическом управлении.
-
Унификация монтажных размеров по CETOP 07 гарантирует совместимость с большинством импортных и российских моделей.
-
Используется в маслостанциях, прессах, станках, строительной и мобильной спецтехнике, буровых агрегатах и гидроприводах.
-
Пружинный возврат золотника обеспечивает автоматическое центрирование при обесточивании.
-
Надёжен при частых переключениях, подходит для сложных технологических линий и мобильных механизмов.
Аналоги и совместимость
-
Российские аналоги: 1РЕХ16.574 Г24, ПЕ16.574 Г24, РХ16.574 Г24 и аналогичные исполнения других заводов
-
Импортные аналоги: Bosch Rexroth 4WEH16...G24, Parker D41VW...24V, Yuken DSG-01-60...DC24V, Vickers DG5V-7...DC24V, Hydac 4WEH16G6X...G24
-
Китайские: 4DWG16...G24/DC24V и др. по стандарту CETOP 07
Рекомендации по эксплуатации
-
Используйте только чистое, тщательно отфильтрованное минеральное масло, соответствующее рекомендациям.
-
При замене или подборе убедитесь в совпадении схемы золотника, напряжения катушек и размеров монтажной плиты.
-
Не допускайте превышения установленных параметров давления и расхода.
-
Регулярно проводите профилактическое обслуживание, следите за герметичностью и состоянием уплотнений.
-
Контролируйте работоспособность возвратных пружин и электромагнитных катушек.
ВЕХ16.574 Г24 — надёжное профессиональное решение для мощных гидросистем, где необходимы высокая интенсивность эксплуатации, быстрый отклик и полная совместимость с международными монтажными стандартами.
