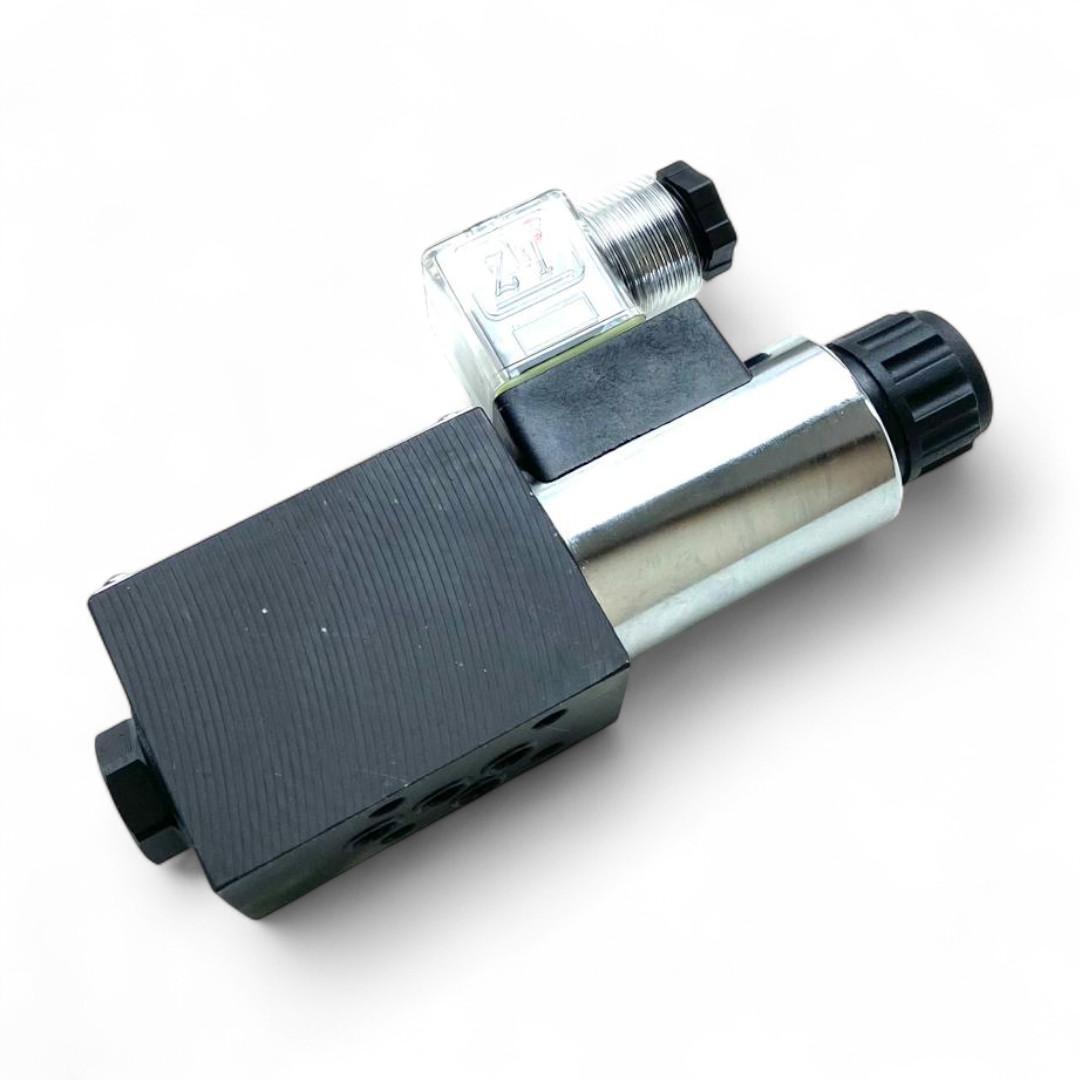

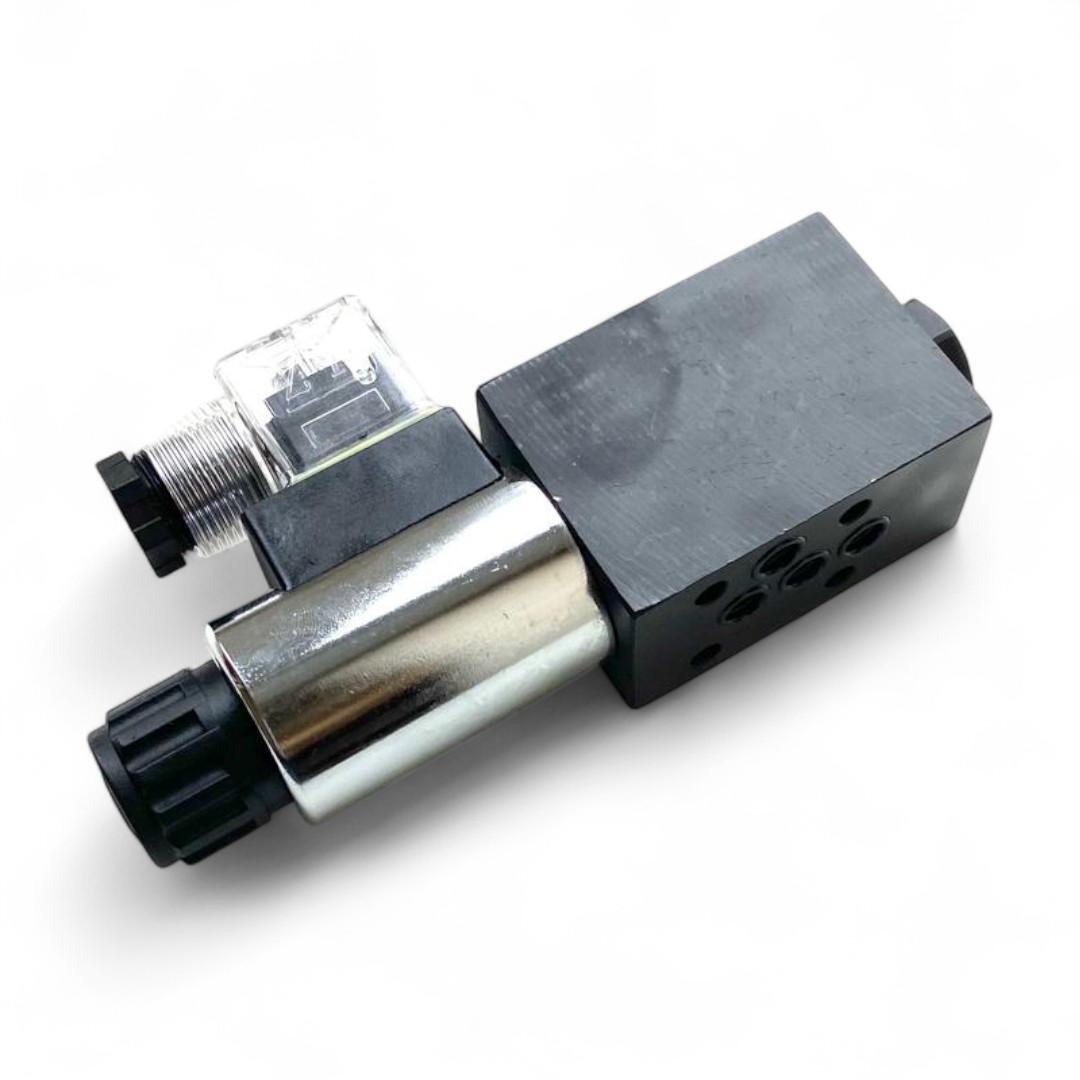

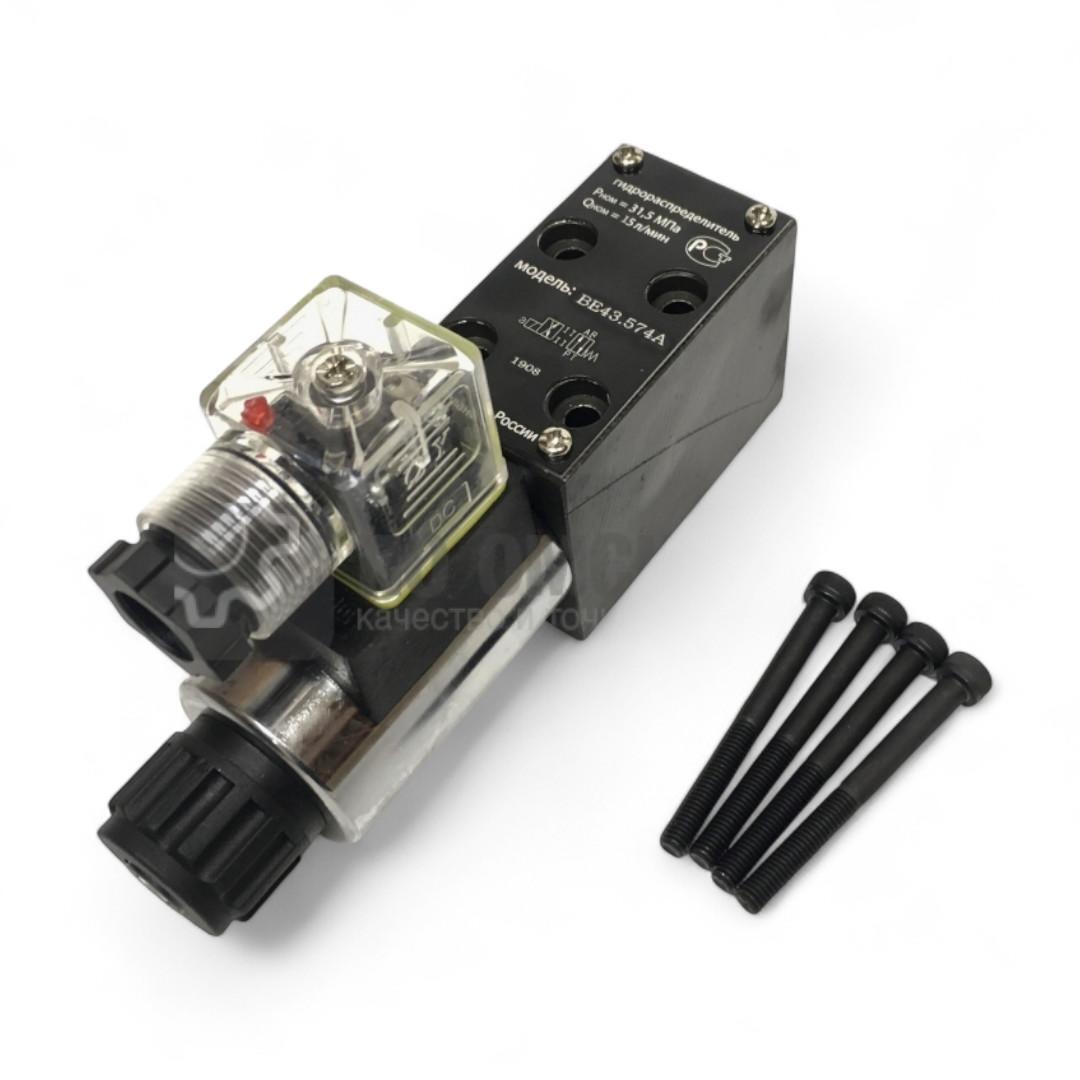

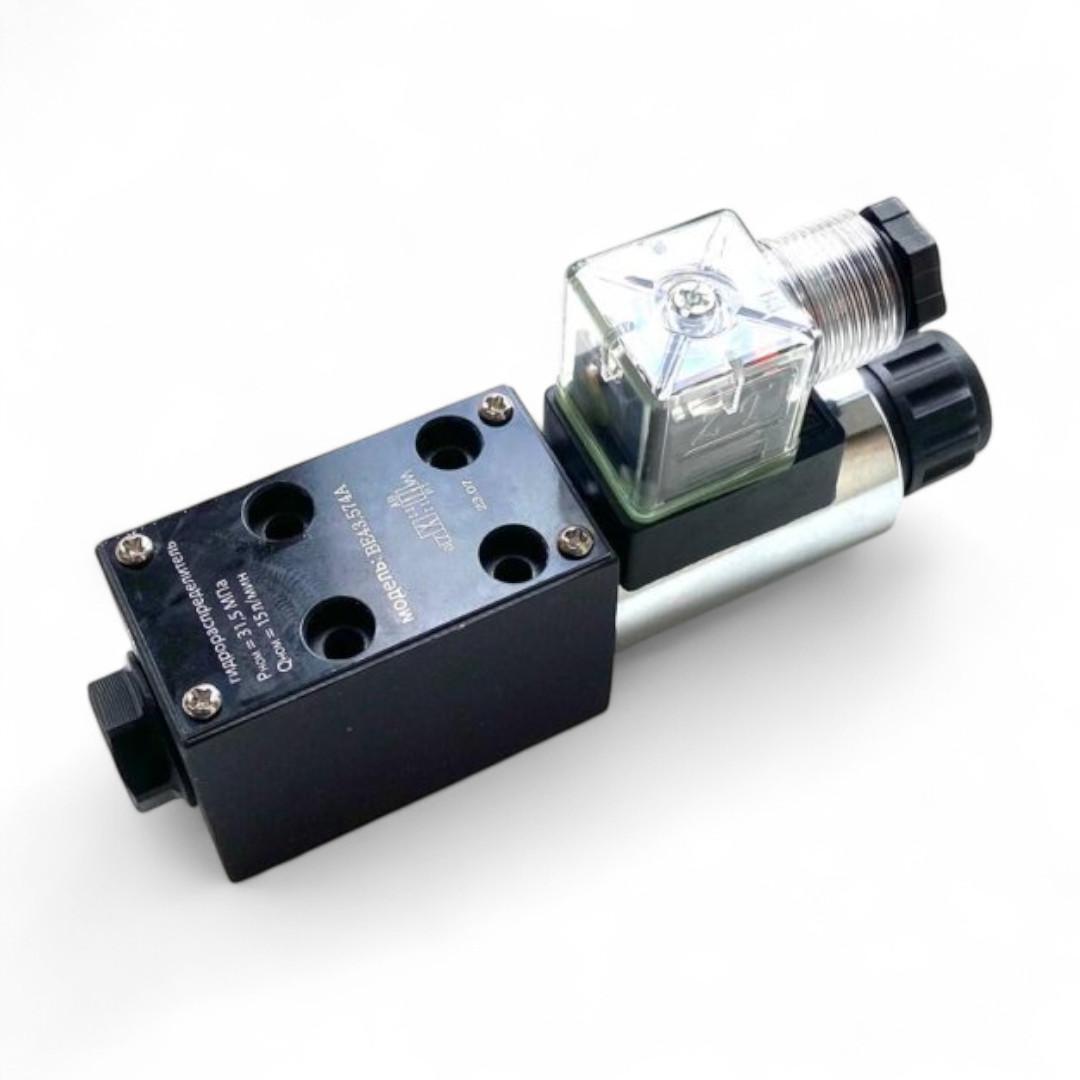

ВЕ43.754 110В — золотниковый гидрораспределитель с односторонним электромагнитным управлением (одна катушка на 110 В переменного тока), условным проходом 4 мм и плитовым способом монтажа. Предназначен для дистанционного запуска, остановки и изменения направления потоков рабочей жидкости в гидросистемах промышленного, строительного, мобильного и специализированного оборудования.
Основные технические характеристики
-
Тип устройства: золотниковый гидрораспределитель, двухпозиционный, электромагнитное (одностороннее) управление
-

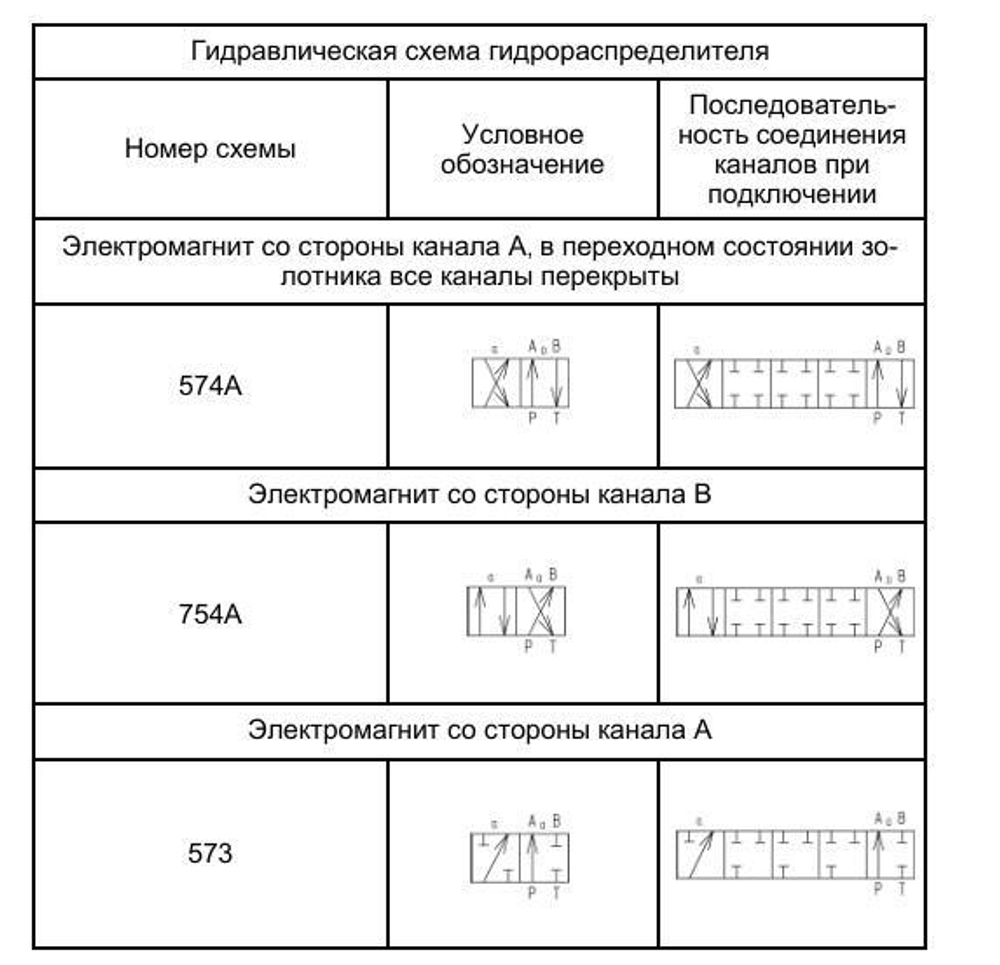

Схема распределения: 754 (четырёхлинейная, две позиции)
-
Условный проход (Ду): 4 мм
-
Номинальное давление на входе (P, A, B): до 25 МПа
-
Максимальное давление на сливе (T): до 6 МПа
-
Максимальный расход рабочей жидкости: до 14 л/мин
-
Напряжение питания катушки: 110 В переменного тока (50 Гц)
-
Тип монтажа: плитовой (стыковое подключение по ISO 4401/CETOP 5)
-
Степень защиты: IP65
-
Масса: примерно 1,1–1,4 кг (зависит от исполнения)
-
Рабочая жидкость: минеральное масло, вязкость 10–400 мм²/с, фильтрация не грубее 10–25 мкм
-
Время срабатывания: до 20 мс
-
Частота включений: до 7,200 в час для переменного тока
-
Температурный диапазон: жидкость –30…+80 °C, окружающая среда –40…+50 °C
Особенности и область применения
-
Позволяет надёжно дистанционно управлять пуском, остановом и направлением малых потоков рабочей жидкости.
-
Двухпозиционная конструкция: (рабочее и нейтральное положение золотника).
-
Перемещение золотника осуществляется подачей питания на катушку; возврат — возвратной пружиной.
-
Компактный корпус, плитовой международный монтаж — быстрая замена на российские и зарубежные аналоги.
-
Встроена кнопка ручного дублирования для аварийного или сервисного управления.
-
Применяется в промышленной и мобильной гидравлике, подъемниках, прессах, станках, агрегатах с малыми расходами масла.
Аналоги и совместимость
-
Российские: 1РЕ43.754 110В, ПЕ43.754 110В, ВЕ43.754 110В других исполнений
-
Импортные: Bosch Rexroth 4WE5...754/110VAC, Yuken, Parker, Atos (важно совпадение схемы, напряжения и монтажа)
-
Китайские: 4WE5...110VAC по ISO 4401
Рекомендации по эксплуатации
-
Используйте только чистое и корректно фильтрованное минеральное масло.
-
Не превышайте допустимые значения давления, расхода и температуры.
-
При замене и подборе всегда сверяйте схему золотника, параметры катушки и размеры монтажной плиты.
-
Регулярно обслуживайте: контролируйте герметичность соединений, состояние катушки и возвратной пружины.
ВЕ43.754 110В — надёжное и компактное решение для управления малыми рабочими потоками в гидросистемах с питанием катушки от сети 110 В, полностью совместимое с международными промышленными стандартами оборудования.
