ВЕ43.574 110В

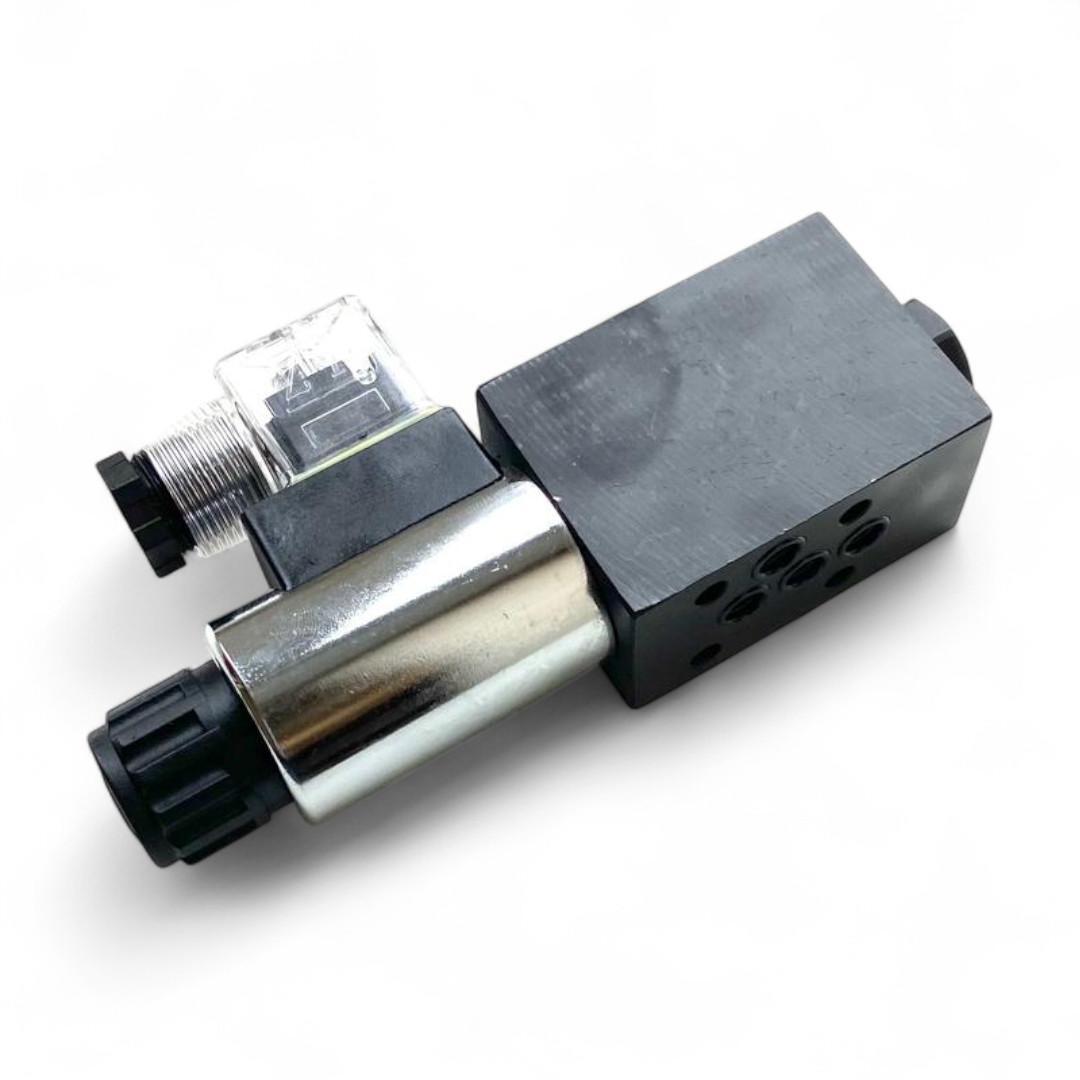

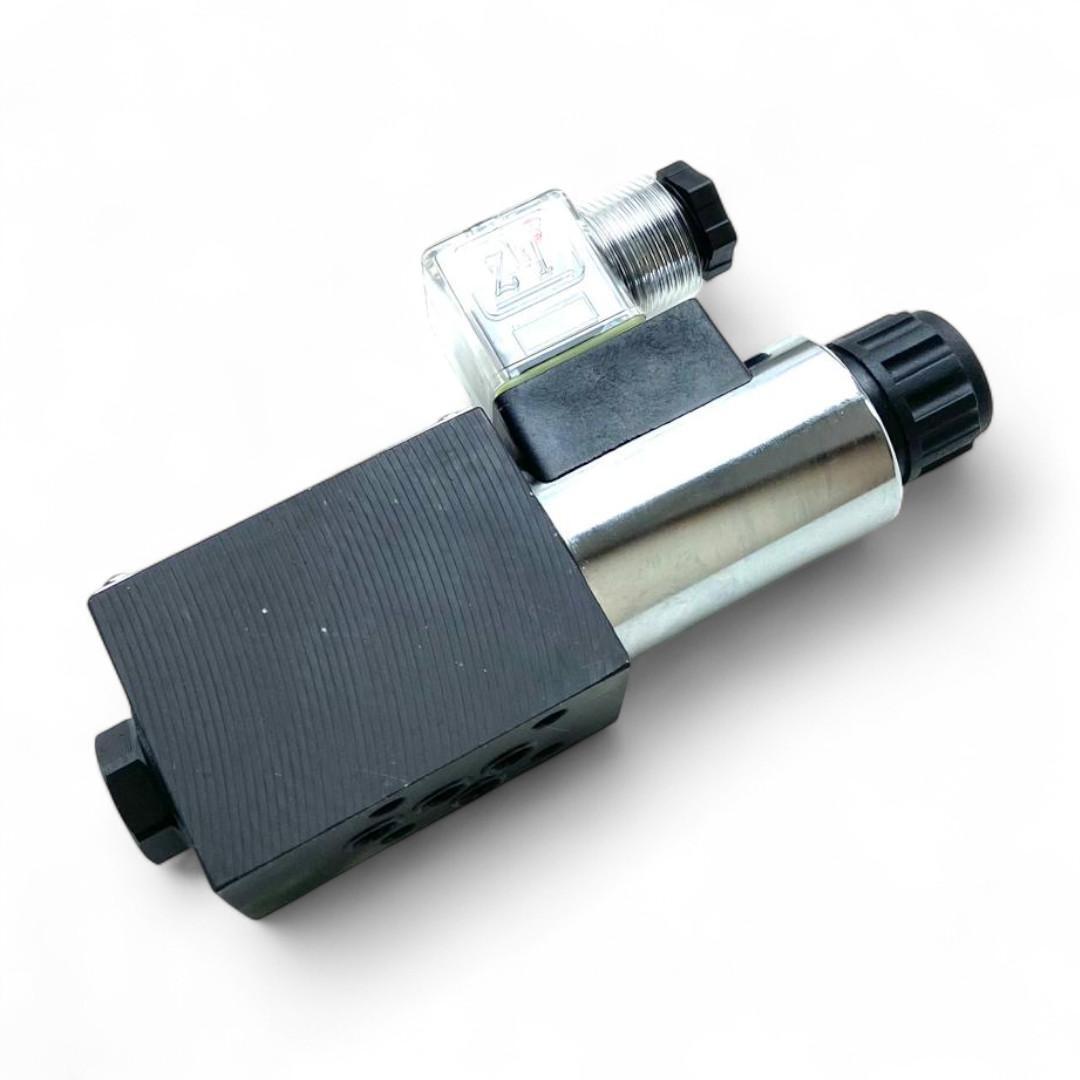

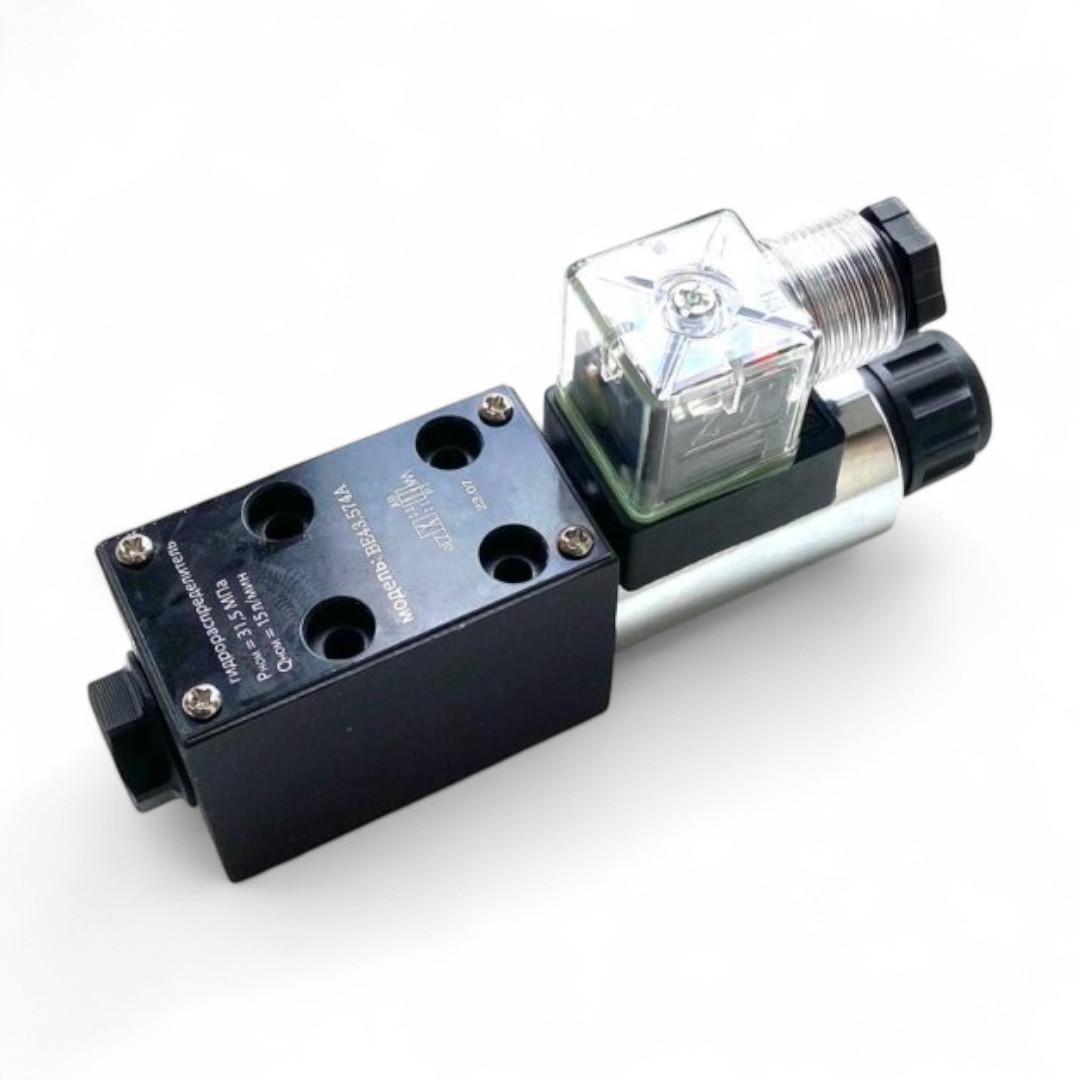

ВЕ43.574 110В — это компактный трёхпозиционный золотниковый гидрораспределитель с электромагнитным управлением для работы с малыми и средними потоками рабочей жидкости. Рассчитан на условный проход 4 мм, плитовой монтаж и питание катушек от сети 110 В переменного тока. Предназначен для дистанционного управления запуском, остановкой и направлением рабочего потока в гидросистемах промышленного, строительного, мобильного и специального оборудования.

Основные технические характеристики

• Тип устройства: золотниковый гидрораспределитель, трёхпозиционный, электромагнитное (двухстороннее) управление

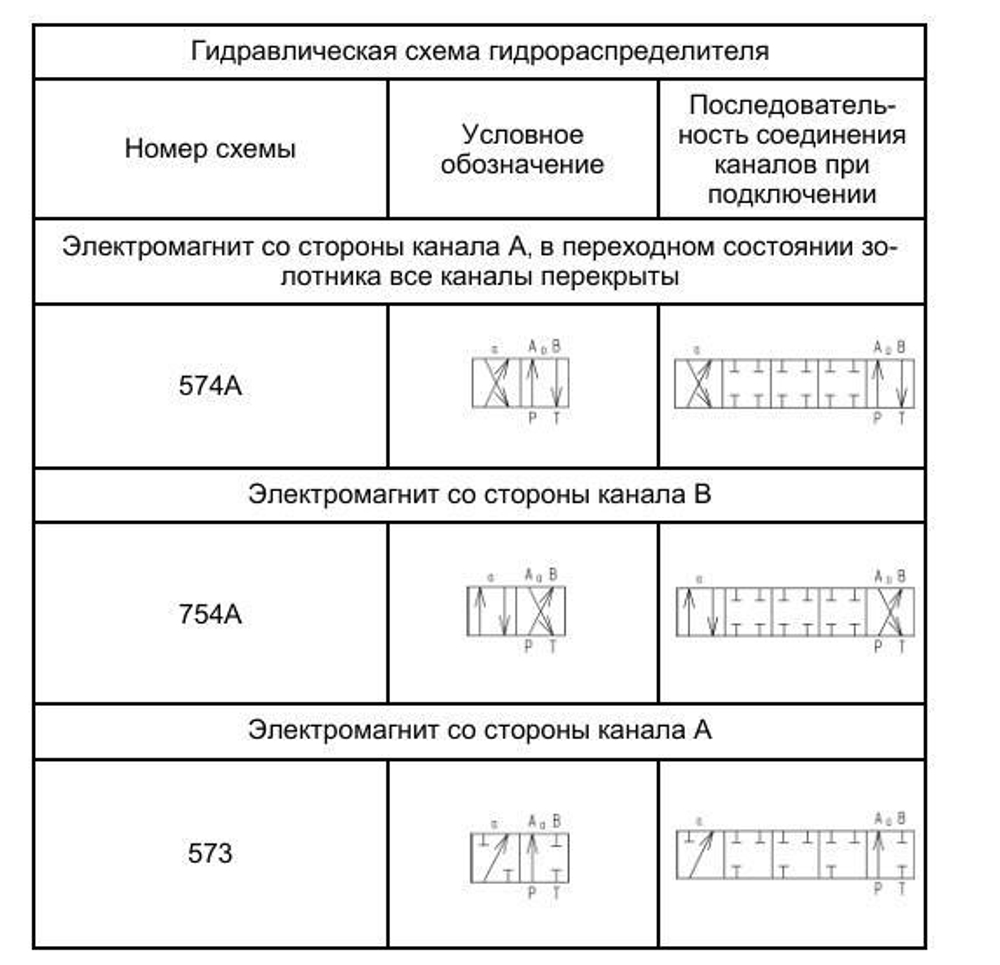

• Схема распределения: 574 (четырёхлинейная, нейтраль + два рабочих направления)

• Условный проход (Ду): 4 мм

• Рабочее давление (P, A, B): до 25–32 МПа (250–320 бар)

• Пробное давление: до 48 МПа

• Максимальное давление на сливе (T): до 5–6 МПа

• Максимальный расход рабочей жидкости: до 14–16 л/мин

• Напряжение электромагнитов: 110 В переменного тока (50 Гц)

• Тип монтажа: плитовой (стыковое подключение по ISO 4401/CETOP 5)

• Степень защиты: IP65

• Масса: до 1,4 кг (в зависимости от комплектации)

• Рабочая жидкость: минеральное масло с вязкостью 2,8–500 мм²/с, фильтрация не грубее 10–25 мкм

• Частота включений: до 7,200 в час (для AC)

• Температурный диапазон: жидкость –30…+80 °C, окружающая среда –40…+50 °C

• Количество каналов: 4 (P — подача, T — слив, A и B — рабочие линии)

Особенности и область применения

• Позволяет дистанционно запускать, останавливать и перенаправлять малые потоки рабочей жидкости, управлять цилиндрами и гидромоторами.

• Перемещение золотника осуществляется при подаче напряжения на катушку, возврат в нейтраль — возвратными пружинами.

• Встроена кнопка для аварийного и сервисного переключения золотника вручную.

• Компактные размеры, стандартный монтаж по ISO 4401/CETOP 5 — можно быстро заменить отечественными и импортными аналогами без доработки гидросистемы.

• Надёжная работа при частых циклах включения/выключения, низкие требования к монтажу и обслуживанию.

Аналоги и совместимость

• Российские: 1РЕ43.574 110В, ПЕ43.574 110В, ВЕ43.574 110В других исполнений

• Импортные: Bosch Rexroth 4WE5...110VAC, Parker, Atos, Yuken (совпадение схемы золотника, напряжения и монтажной плиты обязательно)

• Китайские: 4WE5...110VAC и другие исполнения по ISO 4401

Рекомендации по эксплуатации

• Используйте только чистое, корректно фильтрованное минеральное масло.

• Не превышайте установленные значения давления, расхода и температуры.

• При подборе и замене обязательно сверяйте схему золотника, параметры катушек и габариты монтажной плиты.

• Регулярно контролируйте герметичность соединений, состояние уплотнений и работоспособность катушек.

• Соблюдайте регламент обслуживания для сохранения ресурса устройства.

ВЕ43.574 110В — универсальное решение для управления малыми и средними потоками рабочей жидкости в гидросистемах с сетевым питанием 110 В, полностью совместимое с международными стандартами оборудования, надёжное и простое в сервисе.
