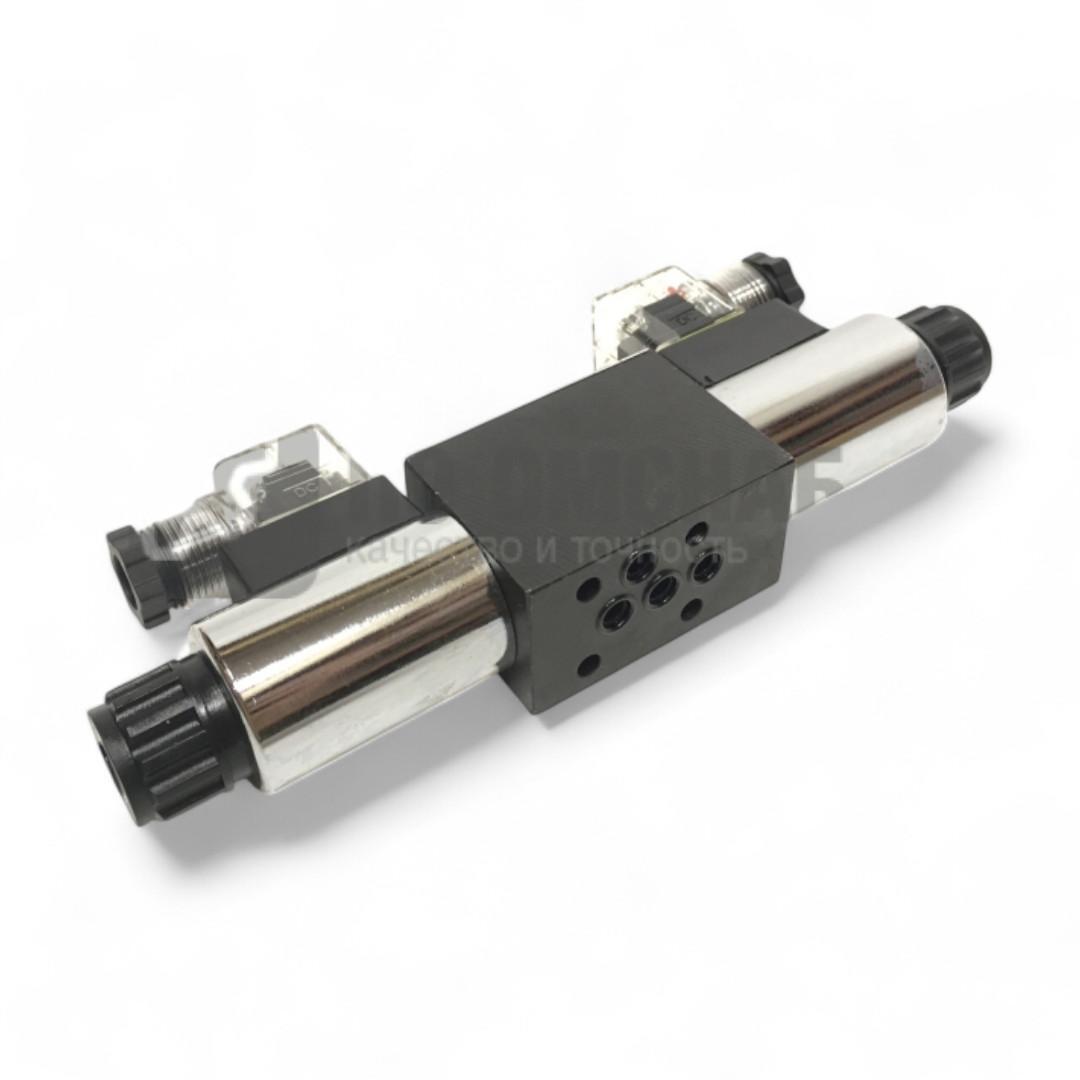

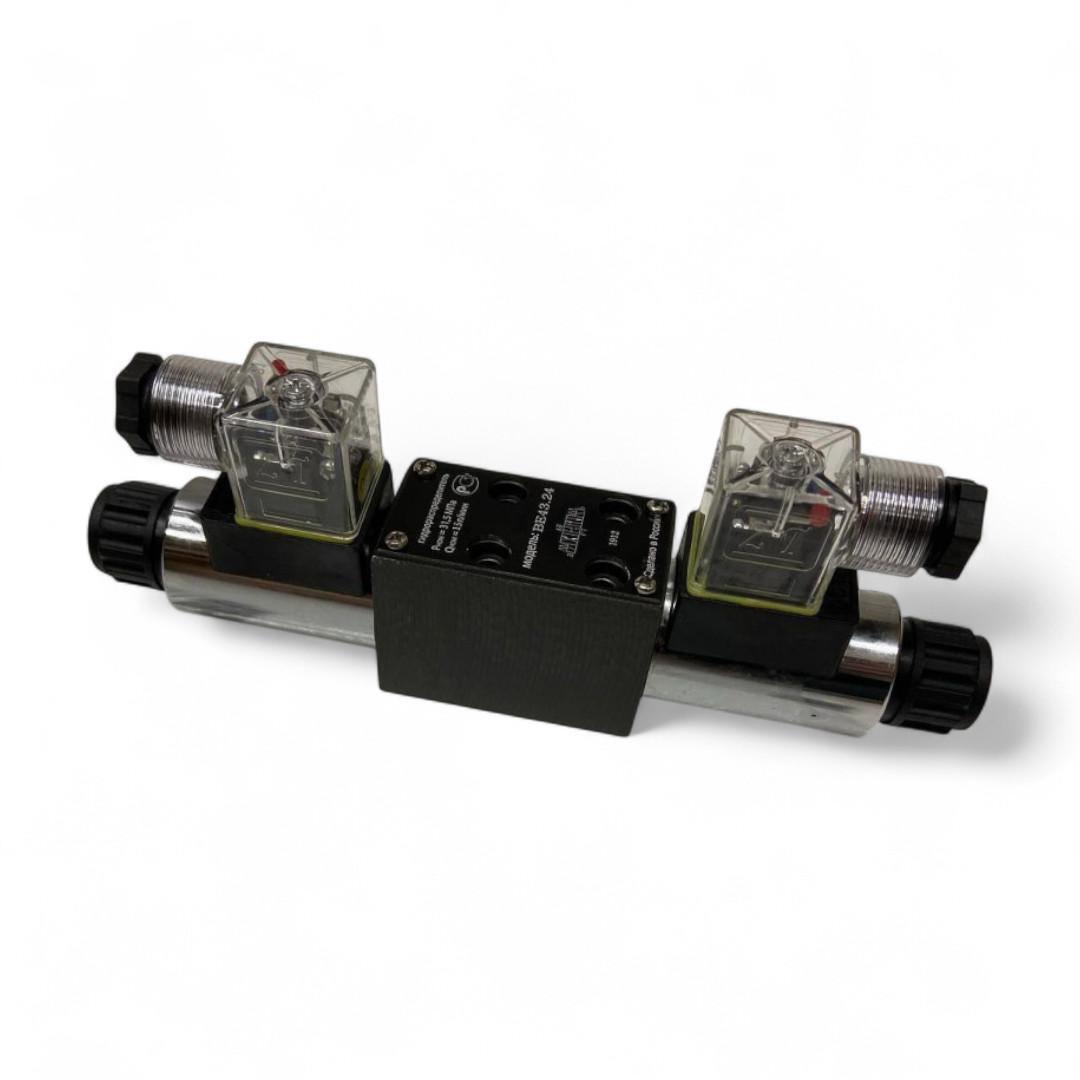

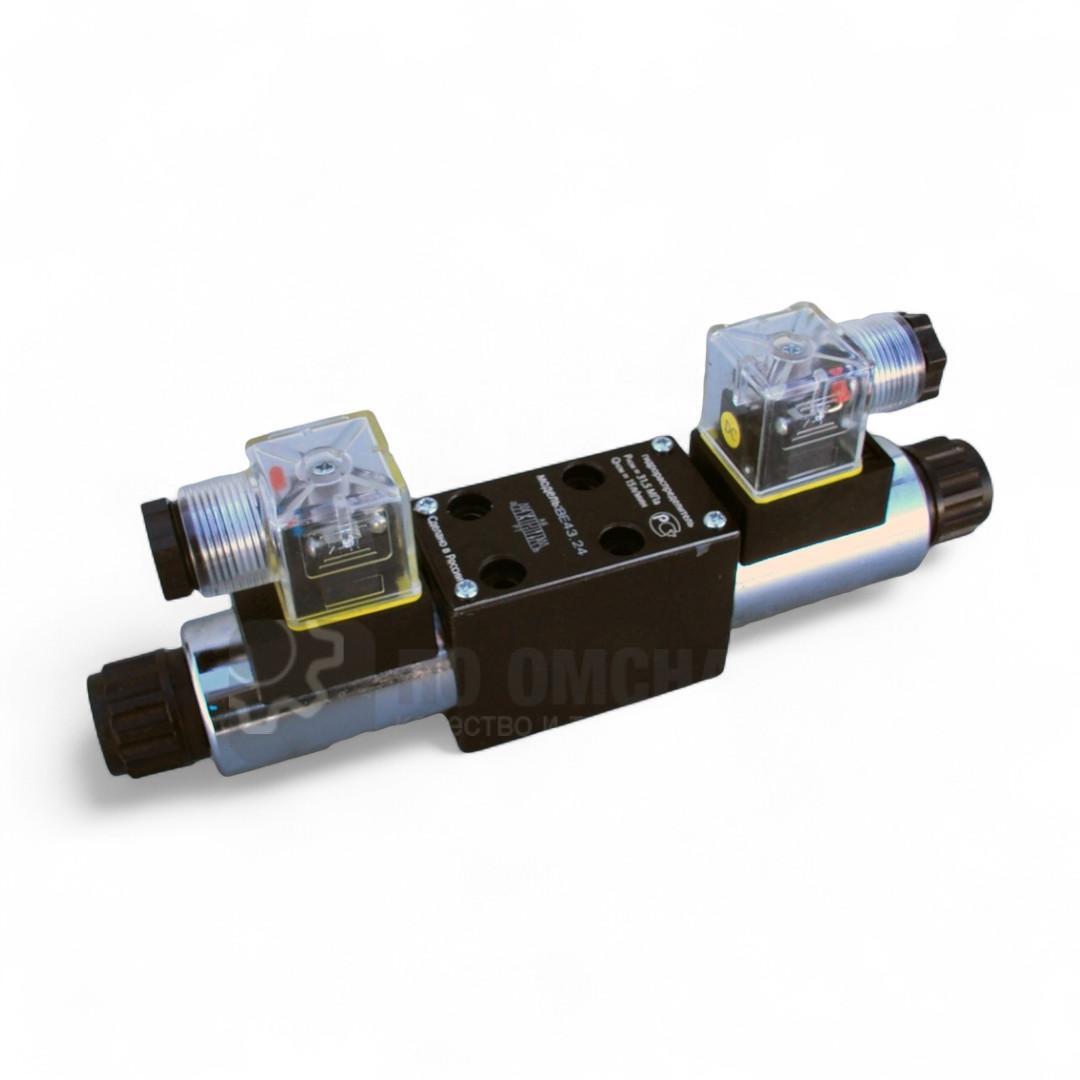

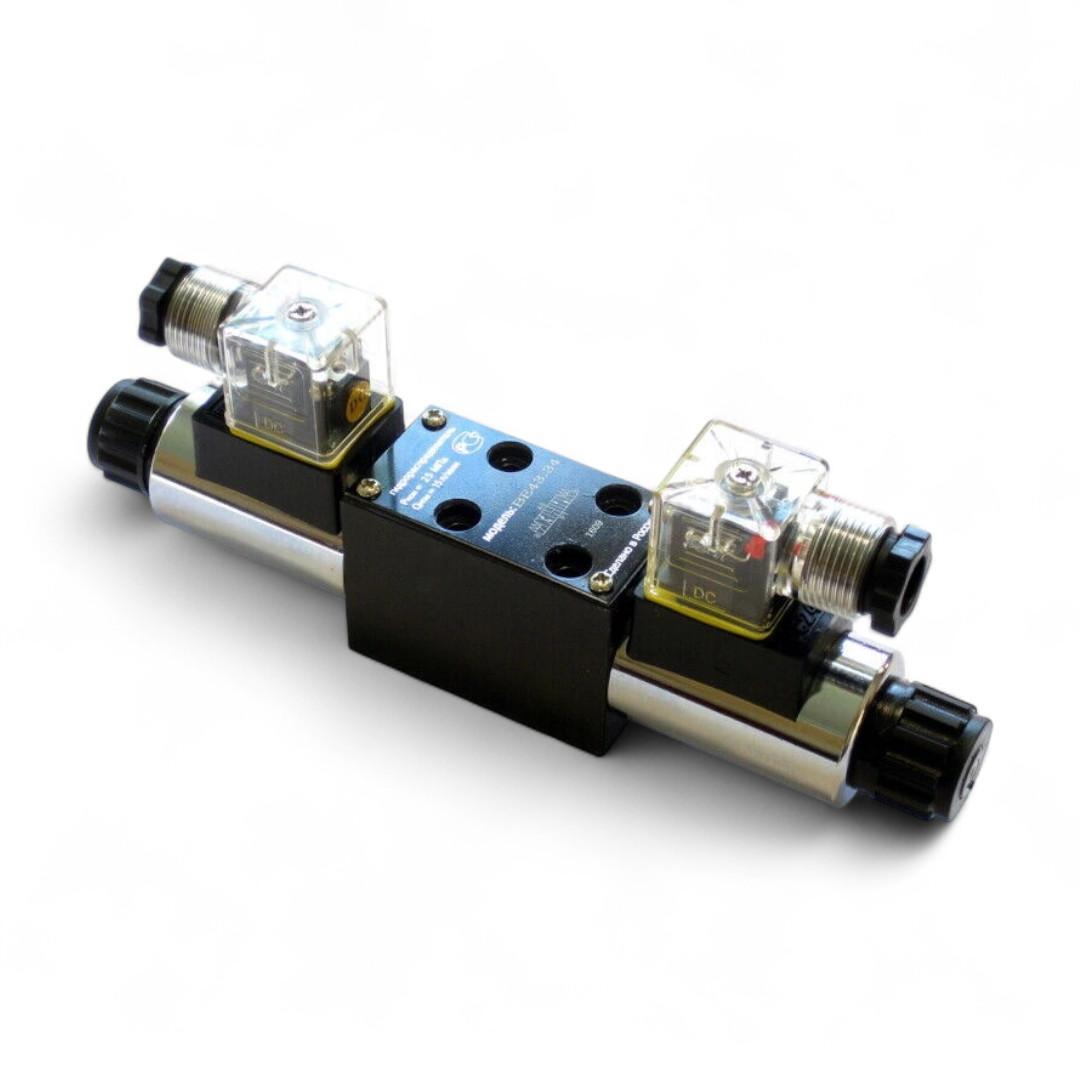

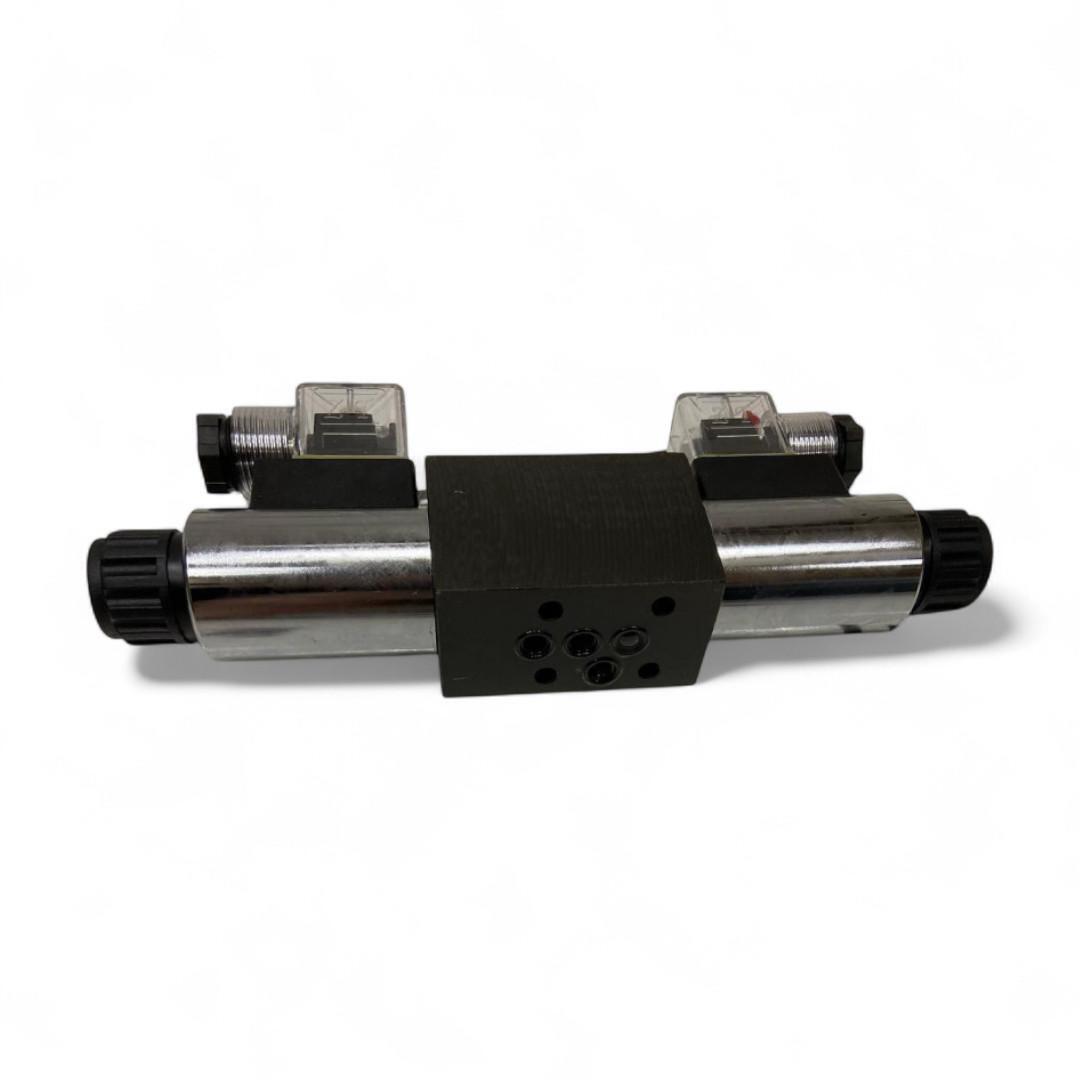

ВЕ 43.54 Г24 — это трёхпозиционный золотниковый гидрораспределитель с электромагнитным управлением, условным проходом 4 мм и катушками на 24 В постоянного тока. Используется для дистанционного управления потоками рабочей жидкости в гидросистемах промышленного, строительного, мобильного и специального оборудования.
Основные технические характеристики
-
Тип устройства: золотниковый гидрораспределитель, трёхпозиционный, электромагнитное управление
-
Схема распределения: 54 (четырёхлинейная, три позиции)
-
Условный проход (Ду): 4 мм
-
Рабочее давление: до 32 МПа (320 бар); пробное давление — до 48 МПа
-
Максимальное давление на сливе: до 5–6 МПа (зависит от исполнения)
-
Максимальный расход рабочей жидкости: 14–20 л/мин (до 20 л/мин)
-
Напряжение электромагнитов: 24 В постоянного тока
-

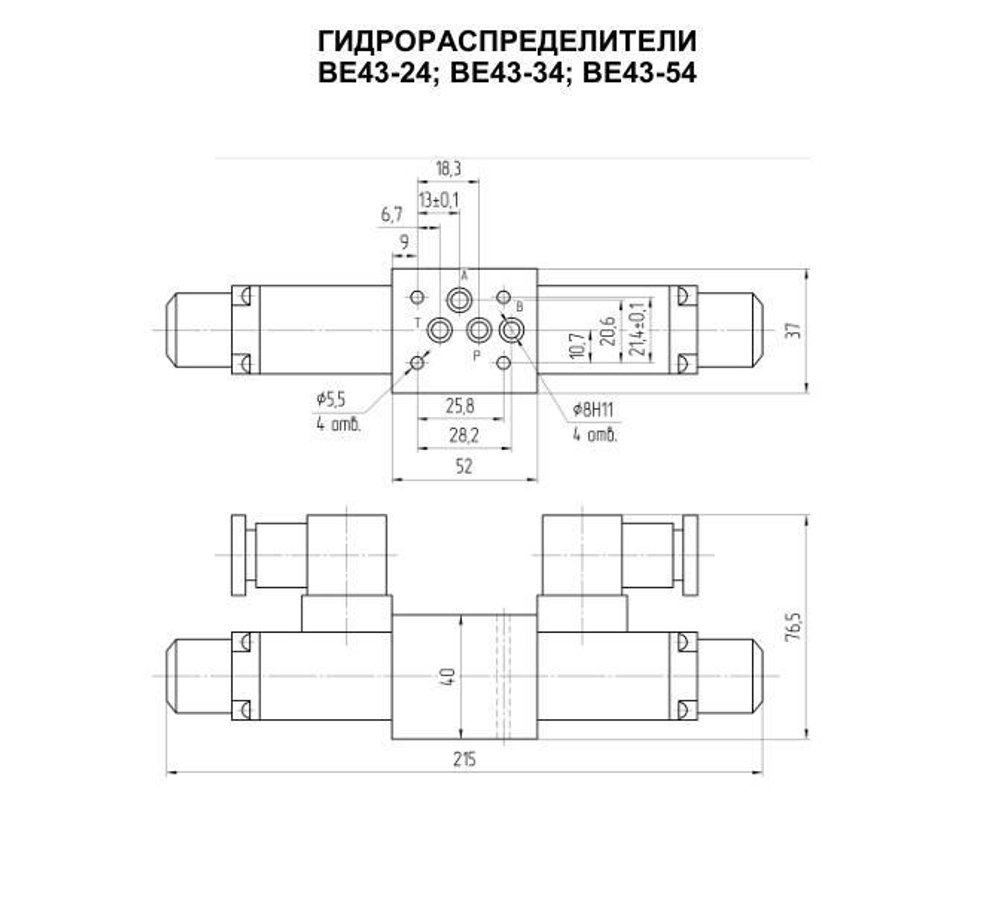

Тип монтажа: плитовой (стыковое подключение по ISO 4401)
-
Степень защиты: IP65
-
Масса: 1–1,4 кг (зависит от числа катушек)
-
Рабочая жидкость: минеральное масло с вязкостью 10–400 мм²/с (фильтрация не грубее 10–25 мкм)
-
Количество каналов: 4 (P — подача, T — слив, A и B — рабочие линии)
-

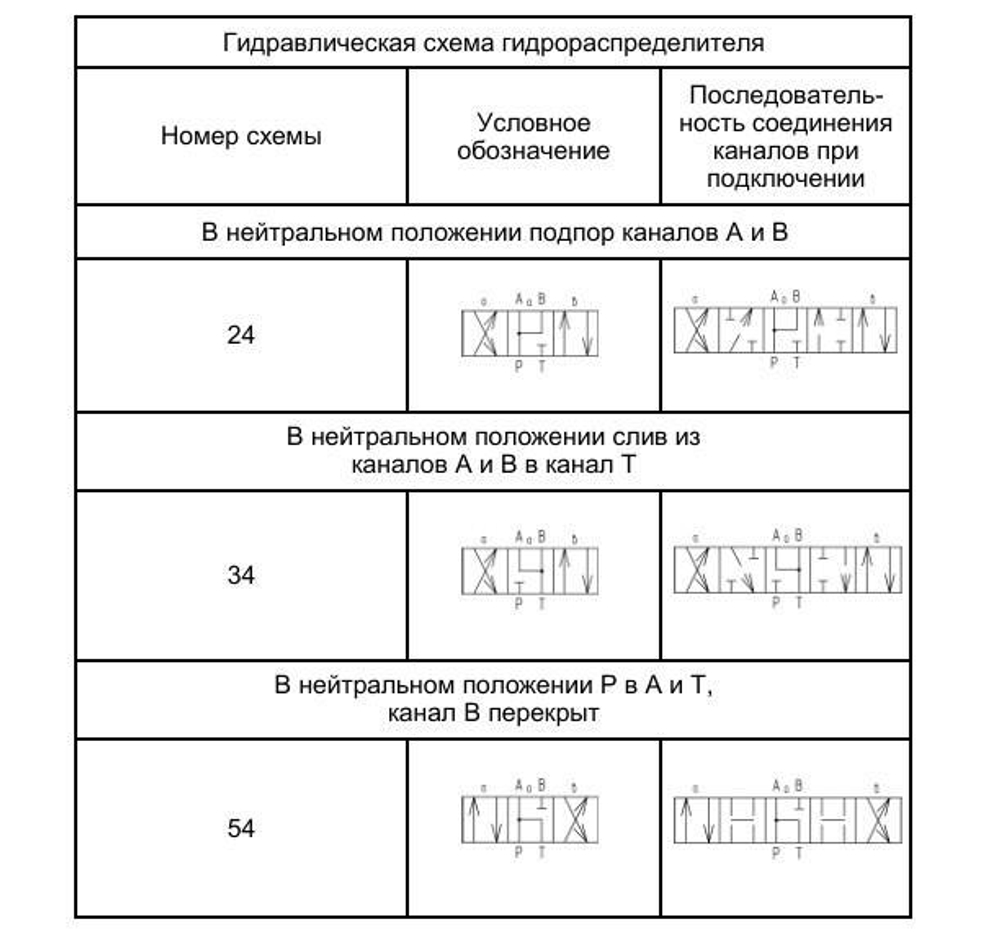

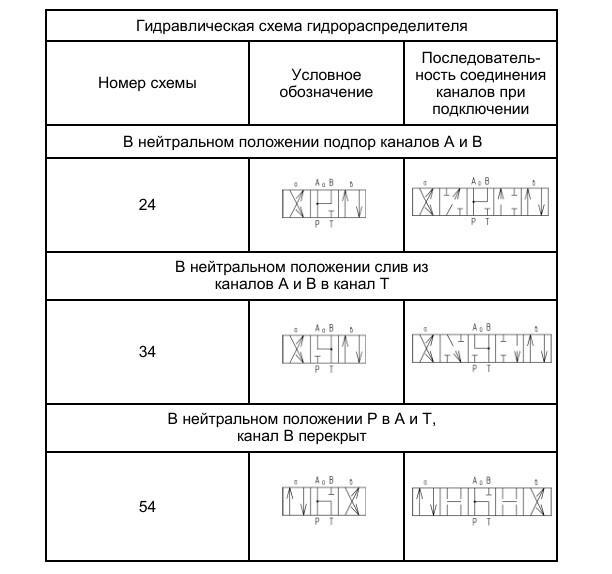

Исполнение: трёхпозиционное — в нейтрали P соединён с А и Т, B перекрыт (по исполнению схемы)
Особенности и область применения
-
Позволяет дистанционно управлять направлением потока, запуском и остановкой рабочих органов.
-
Перемещение золотника осуществляется электромагнитом; возврат в исходное положение — пружиной.
-
Компактные размеры, монтаж по международному стандарту — простая замена отечественными или импортными аналогами Bosch Rexroth, Yuken, Parker, Vickers, Hydac и др.
-
Используется в мобильной и стационарной гидравлике, прессах, подъёмниках, промышленных станках, оборудовании с малыми расходами масла.
Аналоги и совместимость
-
Российские: 1РЕ43.54 Г24, ПЕ43.54 Г24, ВЕ43.54 Г24 других исполнений.
-
Импортные: Bosch Rexroth 4WE5-F/6.5G24NZ4, Yuken, Parker, Atos (выбираются по схеме золотника, напряжению и монтажу).
-
Китайские: 4WE5...G24 и другие по стандарту ISO 4401.
Рекомендации по эксплуатации
-
Используйте только чистое и тщательно фильтрованное минеральное масло.
-
Не превышайте заявленные параметры давления и расхода.
-
При замене обеспечьте совпадение схемы золотника, напряжения катушек и размеров монтажной плиты.
-
Контролируйте герметичность уплотнений, регулярно проводите обслуживание электромагнитов.
