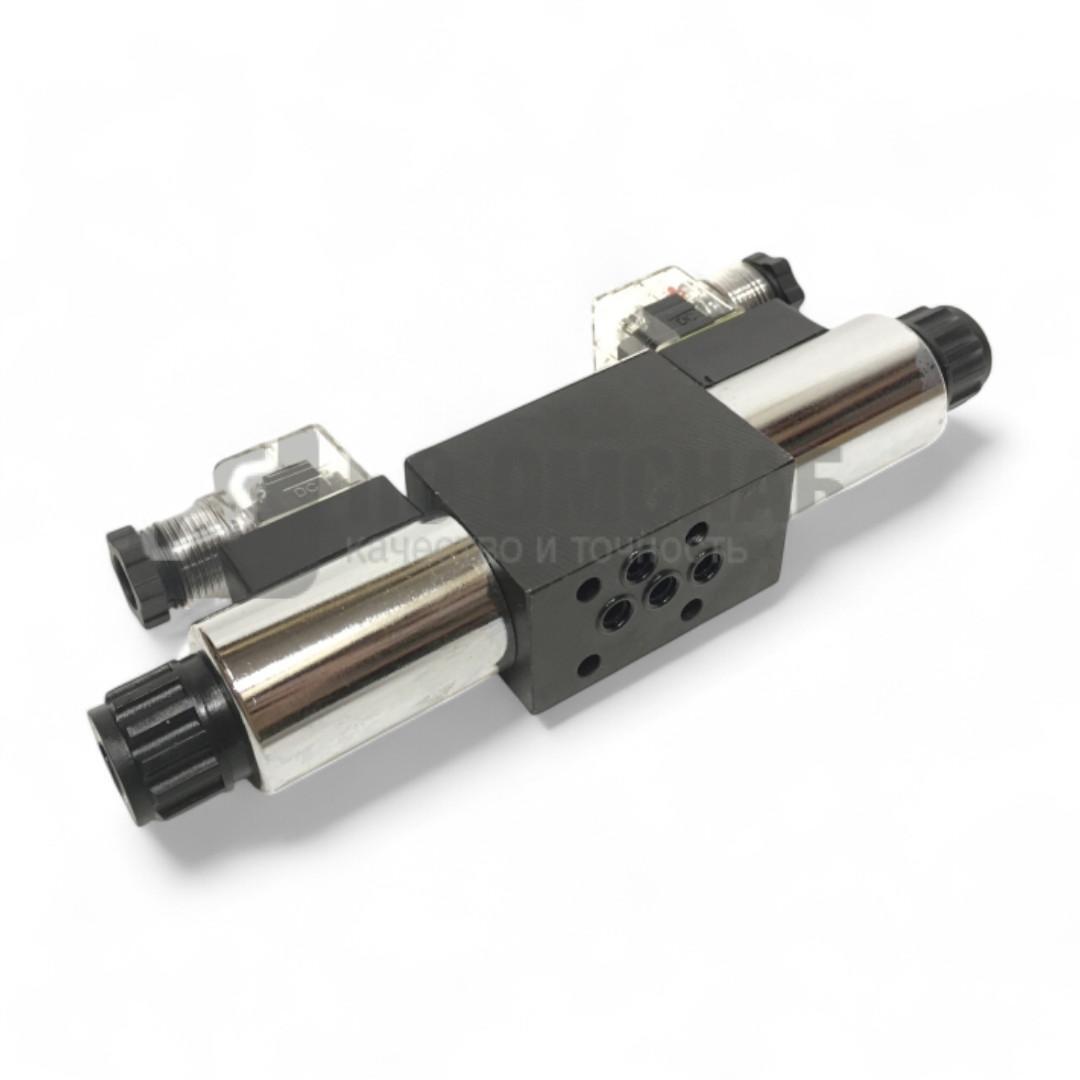

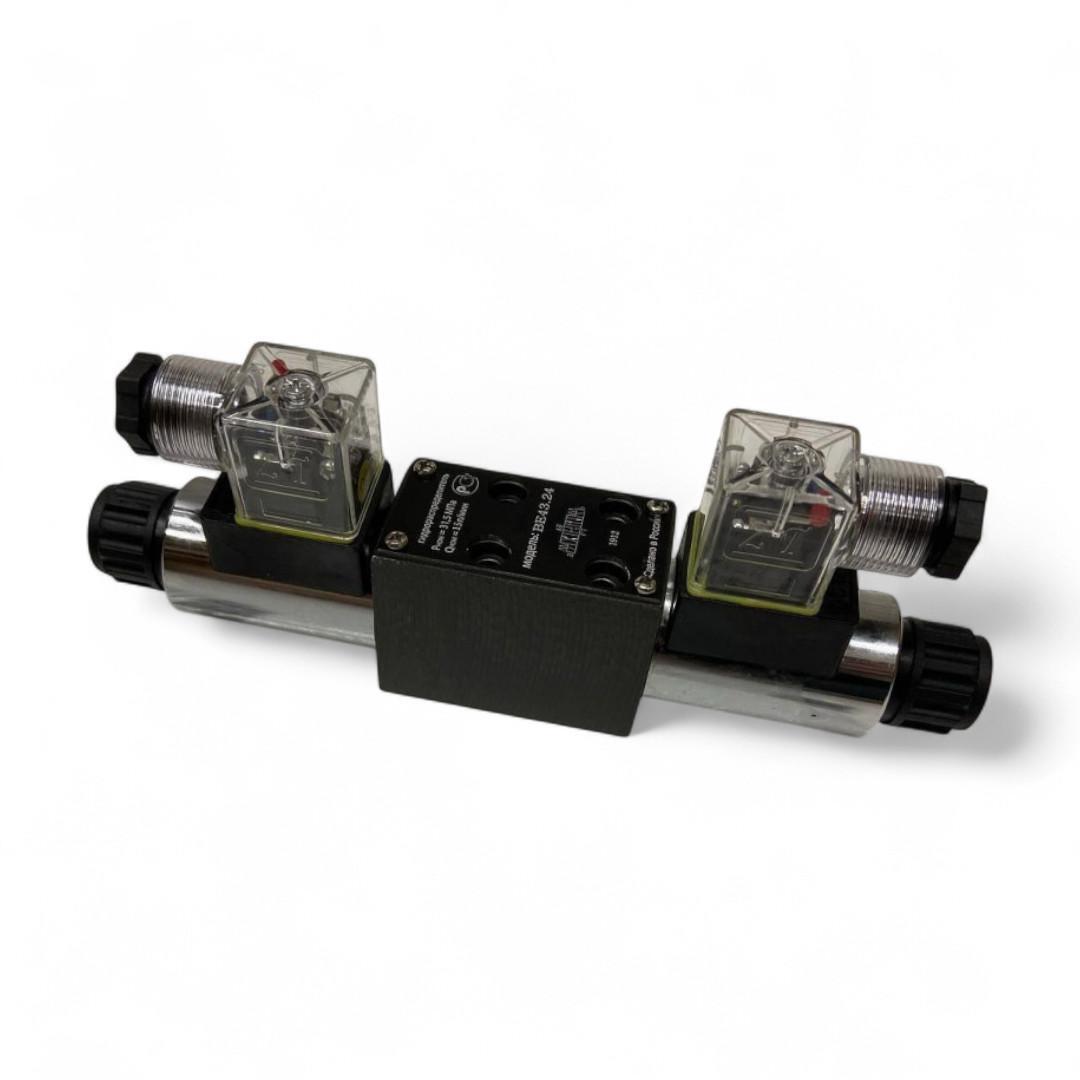

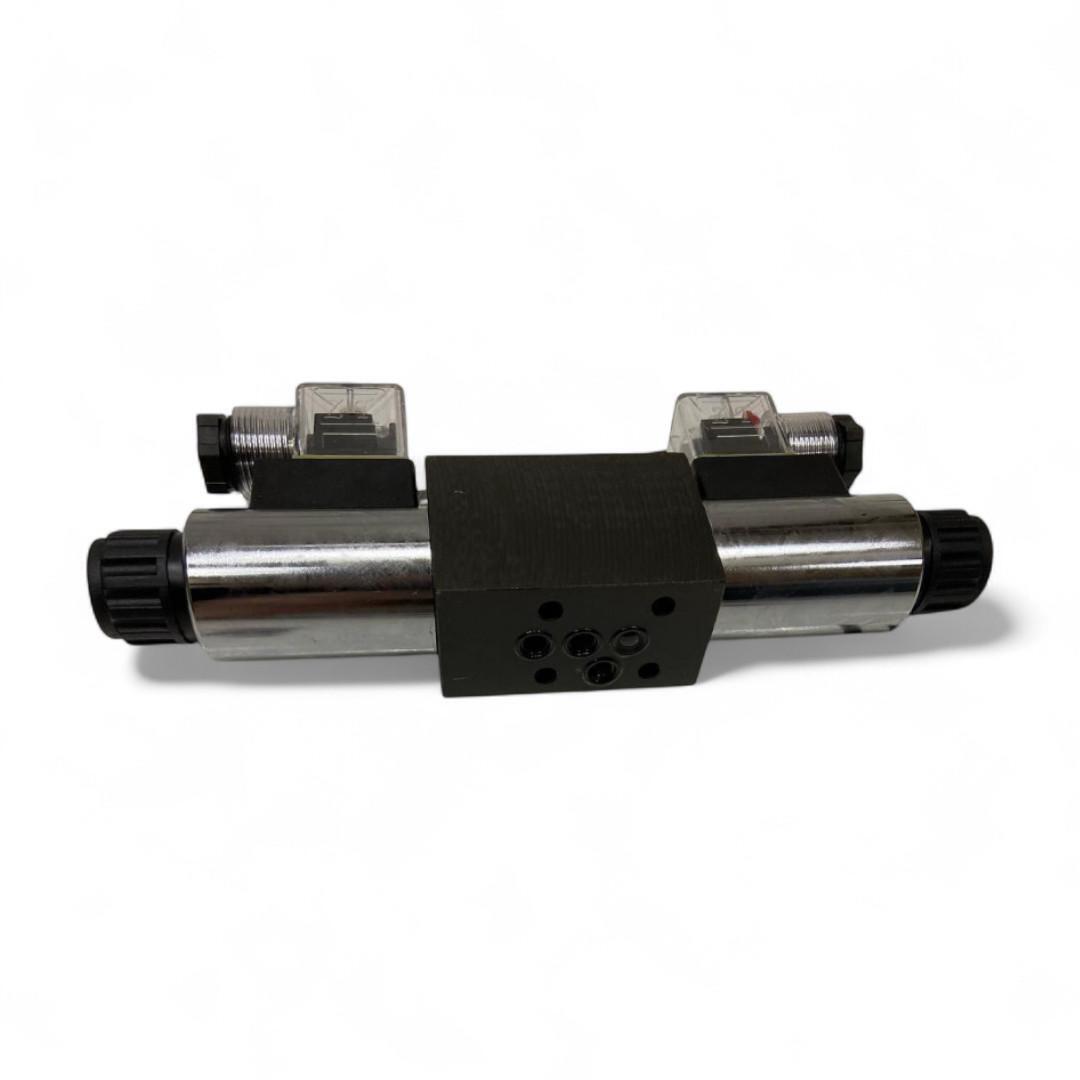

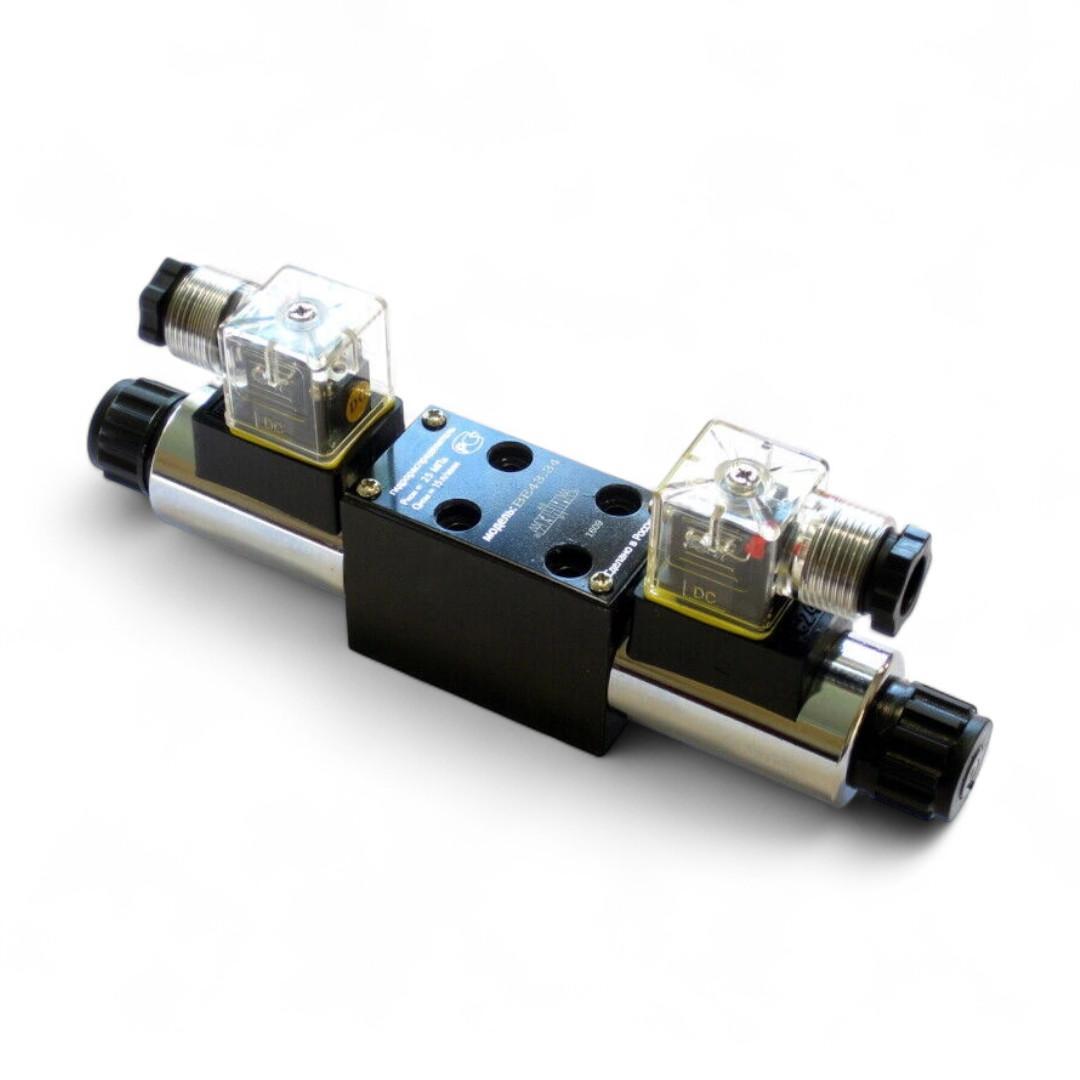

ВЕ43.54 220В — это золотниковый гидрораспределитель с тремя позициями (трёхпозиционный), электрическим гидромагнитным управлением и условным проходом 4 мм. Он предназначен для дистанционного переключения направления потока рабочей жидкости в гидросистемах промышленного, строительного, мобильного и специального оборудования.
Основные технические характеристики
-
Тип устройства: золотниковый гидрораспределитель, трёхпозиционный, электромагнитное управление
-

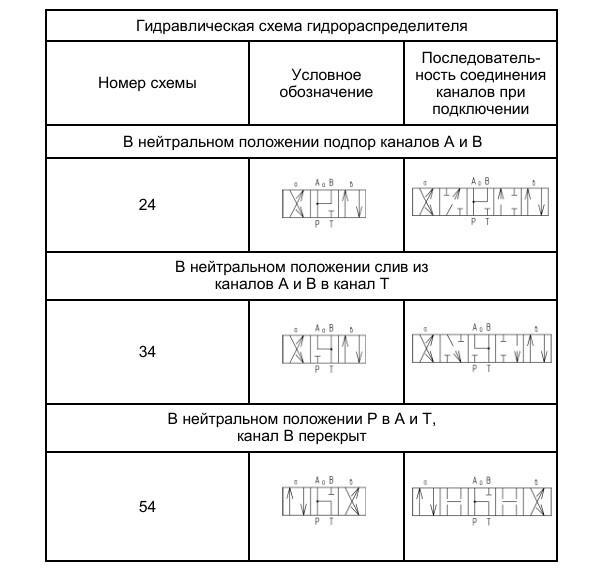

Схема распределения: 54 (четырёхлинейная, три позиции — средняя, левая и правая)
-
Условный проход (Ду): 4 мм
-
Напряжение питания электромагнитов: 220 В переменного тока, 50 Гц
-
Рабочее давление: до 25–32 МПа (250–320 бар); пробное — до 48 МПа (480 бар)
-
Максимальное давление на сливе (Т): до 5–6 МПа
-
Максимальный расход рабочей жидкости: 14–20 л/мин (до 20 л/мин)
-

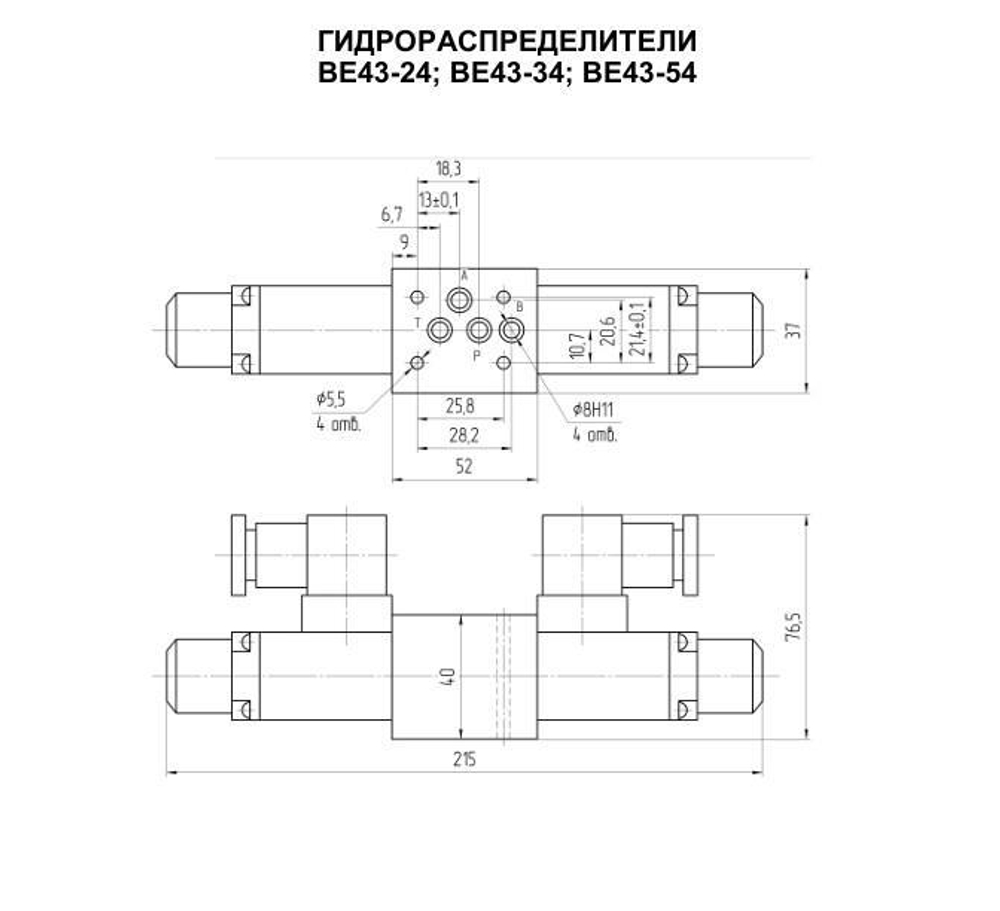

Тип монтажа: плитовой (стыковое подключение по ISO 4401)
-
Степень защиты: IP65
-
Масса: около 1,6 кг (с двумя электромагнитами)
-
Рабочая жидкость: минеральное масло с вязкостью 10–400 мм²/с, фильтрация не грубее 10–25 мкм
-
Время срабатывания: до 20 мс для катушек переменного тока
-
Количество каналов: 4 (P — подача, T — слив, A и B — рабочие линии)
Особенности и область применения
-
Позволяет дистанционно включать, выключать и менять направление потока рабочей среды между каналами A, B, P, T.
-
Электромагнитное управление с кнопкой ручного дублирования для аварийного переключения золотника.
-
Пружинный возврат золотника гарантирует возвращение в нейтральную позицию при отсутствии электропитания.
-
Используется для управления цилиндрами, гидродвигателями и другими исполнительными механизмами в промышленной, строительной, мобильной гидравлике.
-
Компактные плитовые габариты, быстро заменяется на российские и импортные аналоги (Bosch Rexroth, Yuken, Parker, Atos и др.) без доработки системы.
Аналоги и совместимость
-
Российские: 1РЕ43.54 220В, ПЕ43.54 220В, ВЕ43.54 220В других исполнений.
-
Импортные: Bosch Rexroth 4WE5-F/6.2W230NZ4, Yuken, Parker, Atos (аналогичные напряжение, схема, вариант установки).
-
Китайские: 4WE5...220VAC и прочие по стандарту ISO 4401.
Рекомендации по эксплуатации
-
Используйте только чистое и тщательно фильтрованное минеральное масло.
-
Не превышайте рабочие пределы давления и расхода.
-
При подборе/замене обязательно сверяйте схему золотника, параметры электромагнитов и размеры монтажной плиты.
-
Регулярно проверяйте герметичность и техническое состояние устройства для предупреждения утечек и потери работоспособности.
ВЕ43.54 220В — практичное решение для управления рабочими потоками в гидросистемах с сетевым питанием 220 В, отличается компактностью, долговечностью, универсальной совместимостью и простым обслуживанием.
