ВЕ43.34 110В

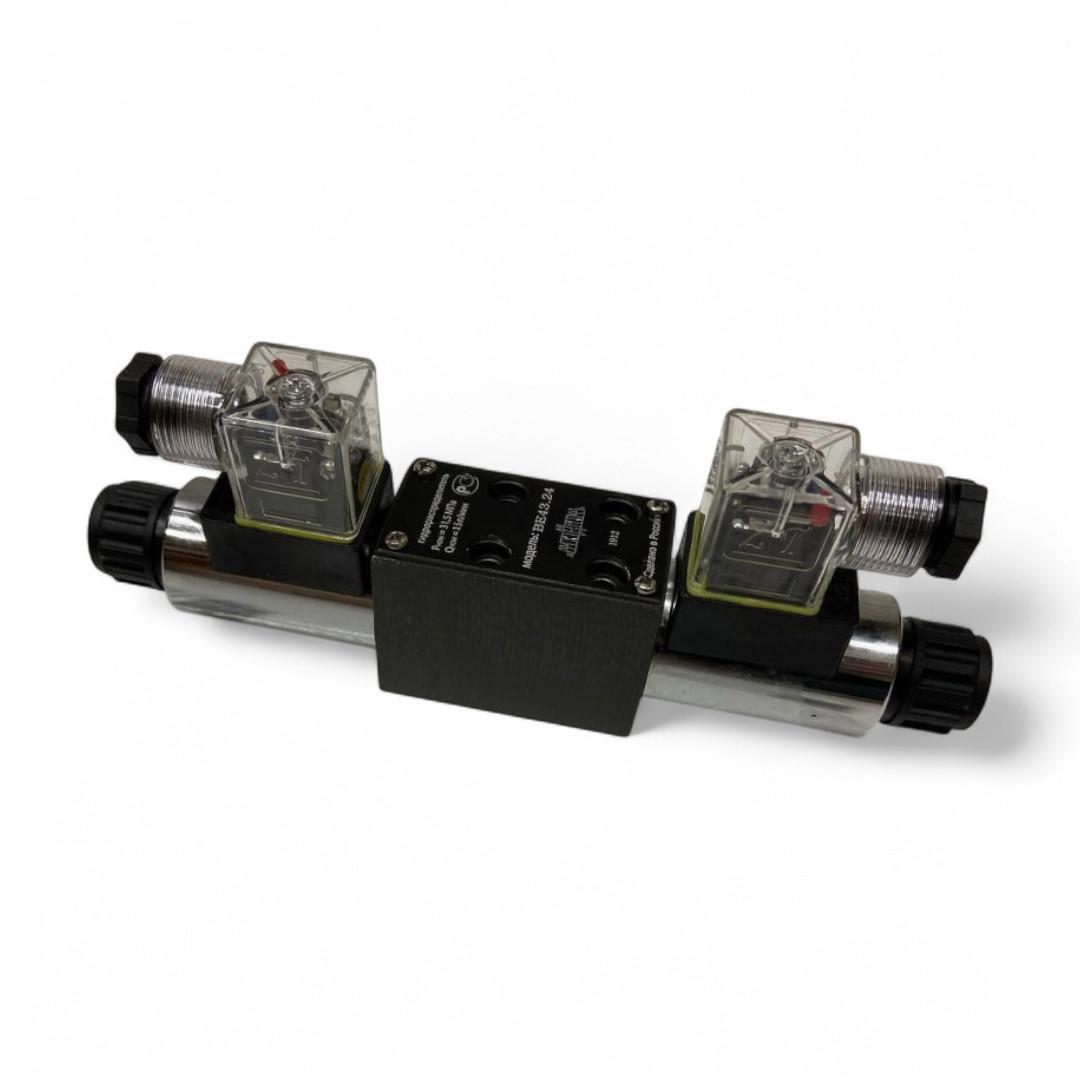

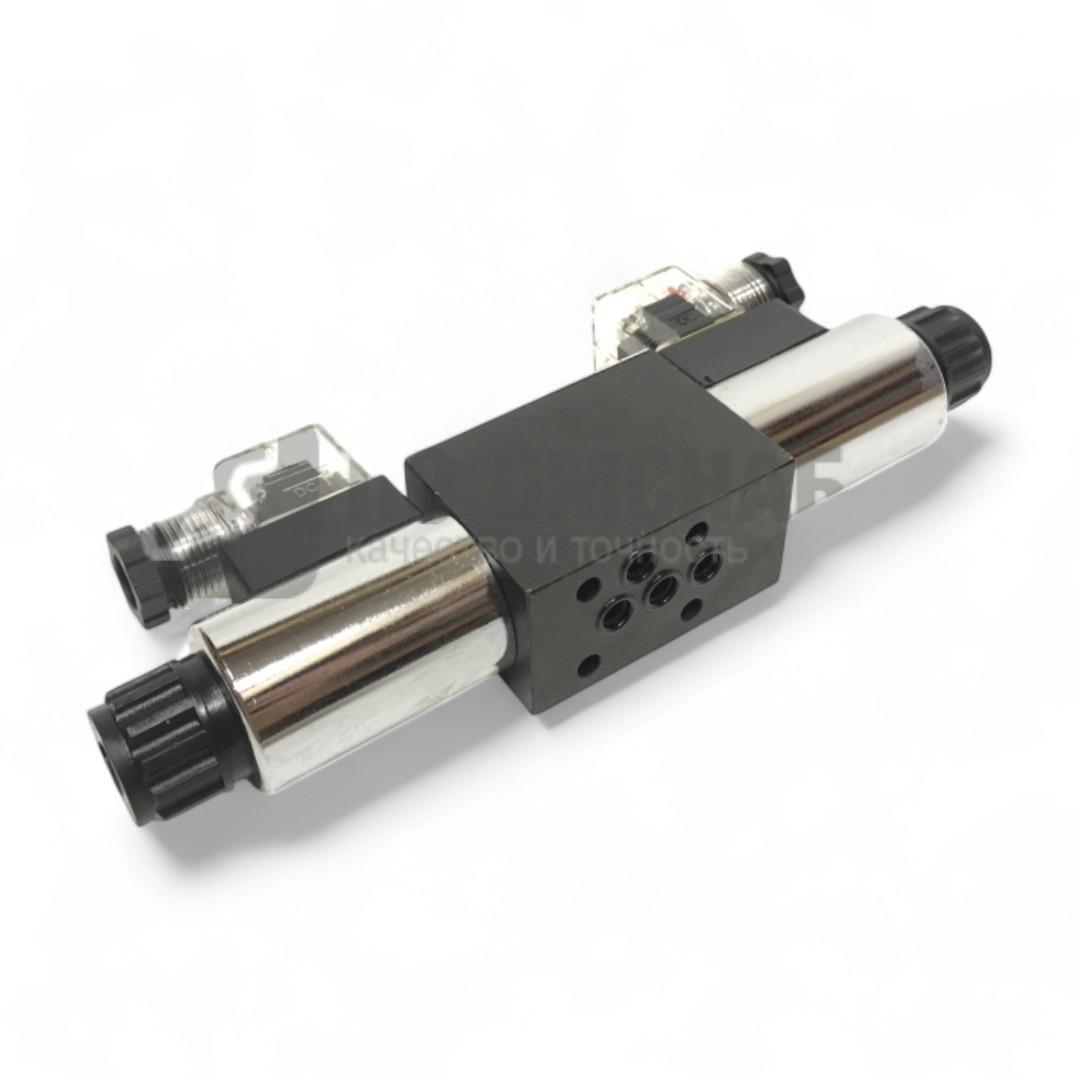

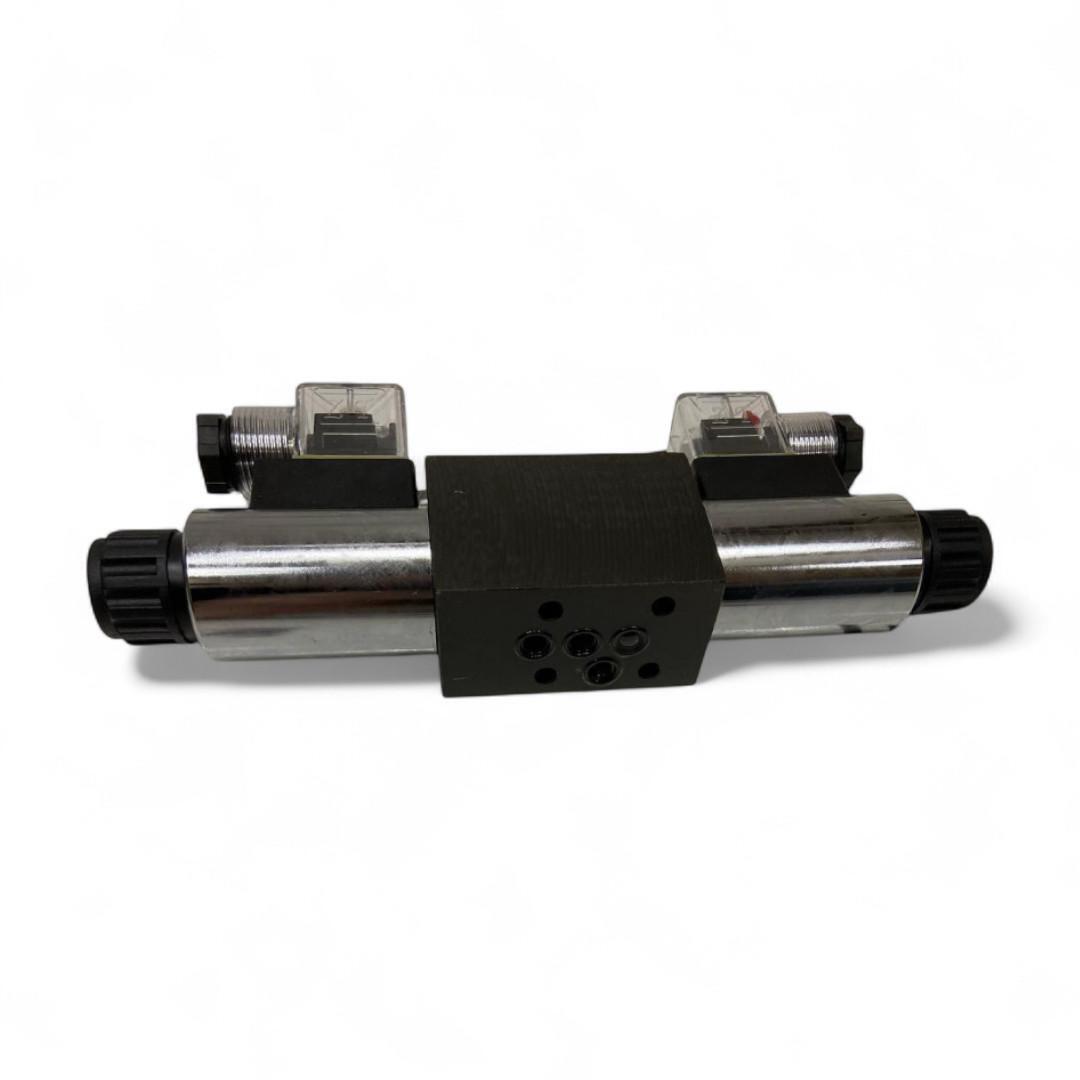

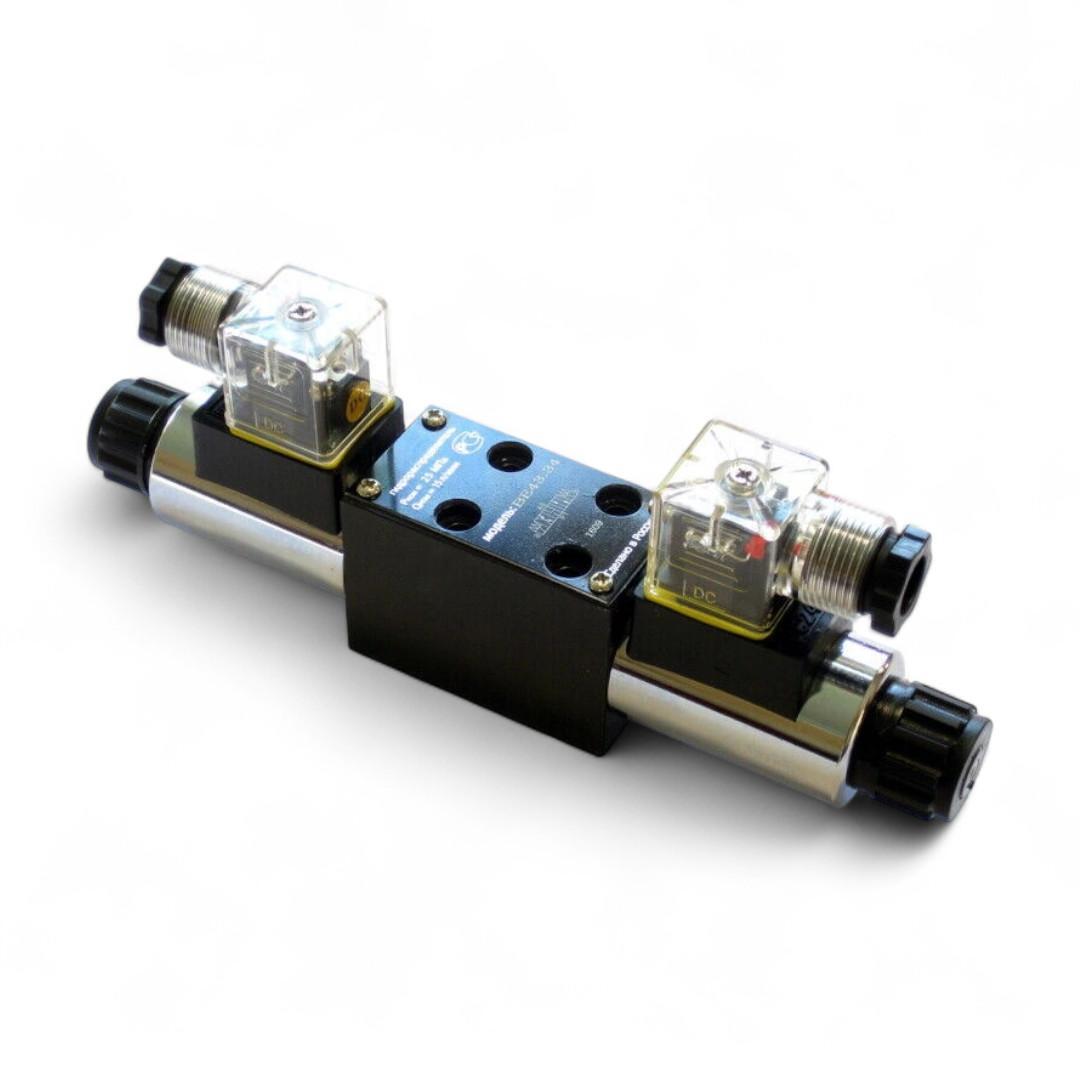

ВЕ43.34 110В — это компактный трёхпозиционный золотниковый гидрораспределитель с электромагнитным управлением, рассчитанный на условный проход 4 мм и питание катушек от сети 110 В переменного тока. Применяется для дистанционного переключения направления потока рабочей жидкости в гидросистемах промышленного, строительного, мобильного и специализированного оборудования.

Основные технические характеристики

• Тип устройства: золотниковый гидрораспределитель, трёхпозиционный, электромагнитное (двухстороннее) управление

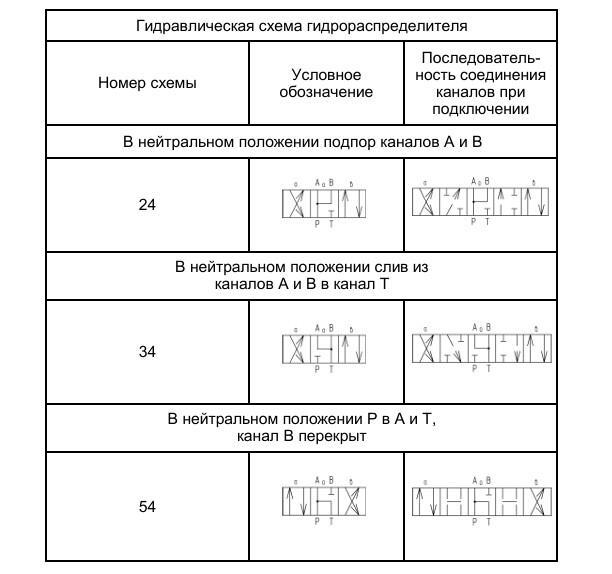

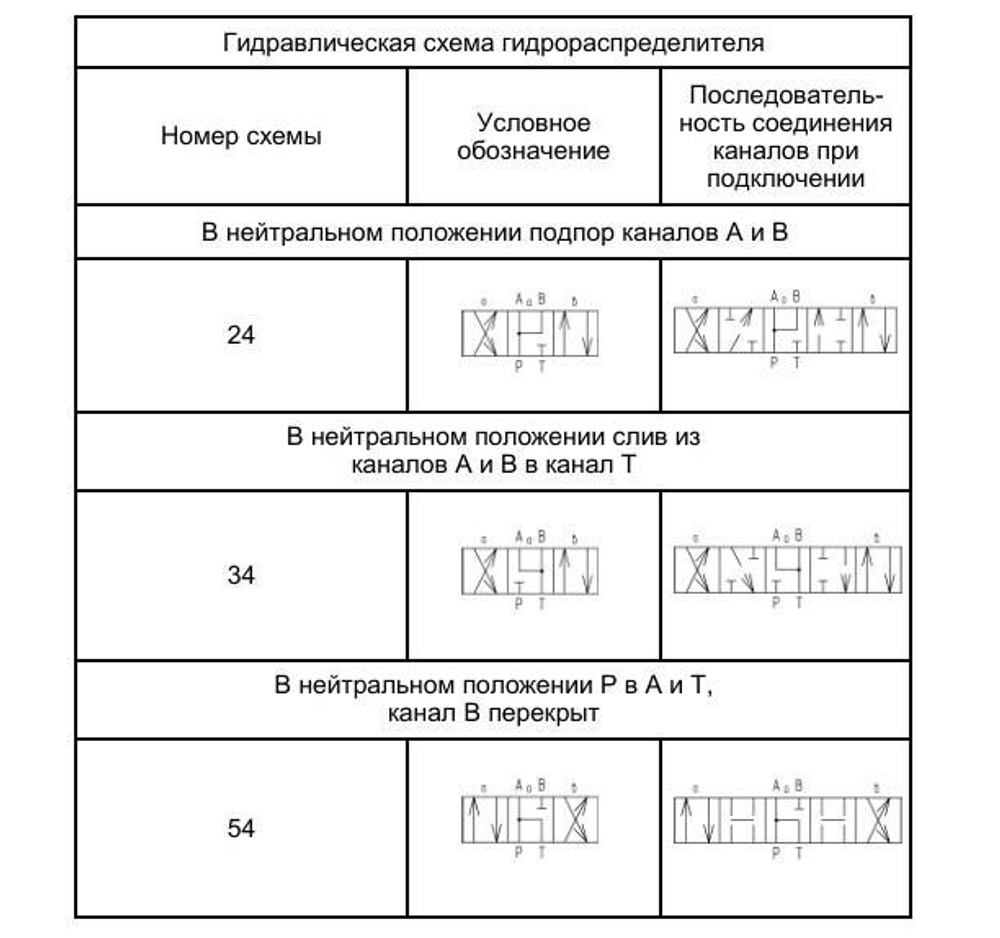

• Схема распределения: 34 (четырёхлинейная, три позиции)

• Условный проход (Ду): 4 мм

• Рабочее давление на входе (P, A, B): до 25 МПа

• Максимальное давление на сливе (T): до 6 МПа

• Максимальный расход рабочей жидкости: до 14–16 л/мин

• Рабочая жидкость: минеральное масло (вязкость 2,8–380 мм²/с)

• Тонкость фильтрации: не грубее 10–25 мкм

• Напряжение питания катушки: 110 В переменного тока, 50 Гц

• Количество каналов: 4 (P — подача, T — слив, A и B — рабочие линии)

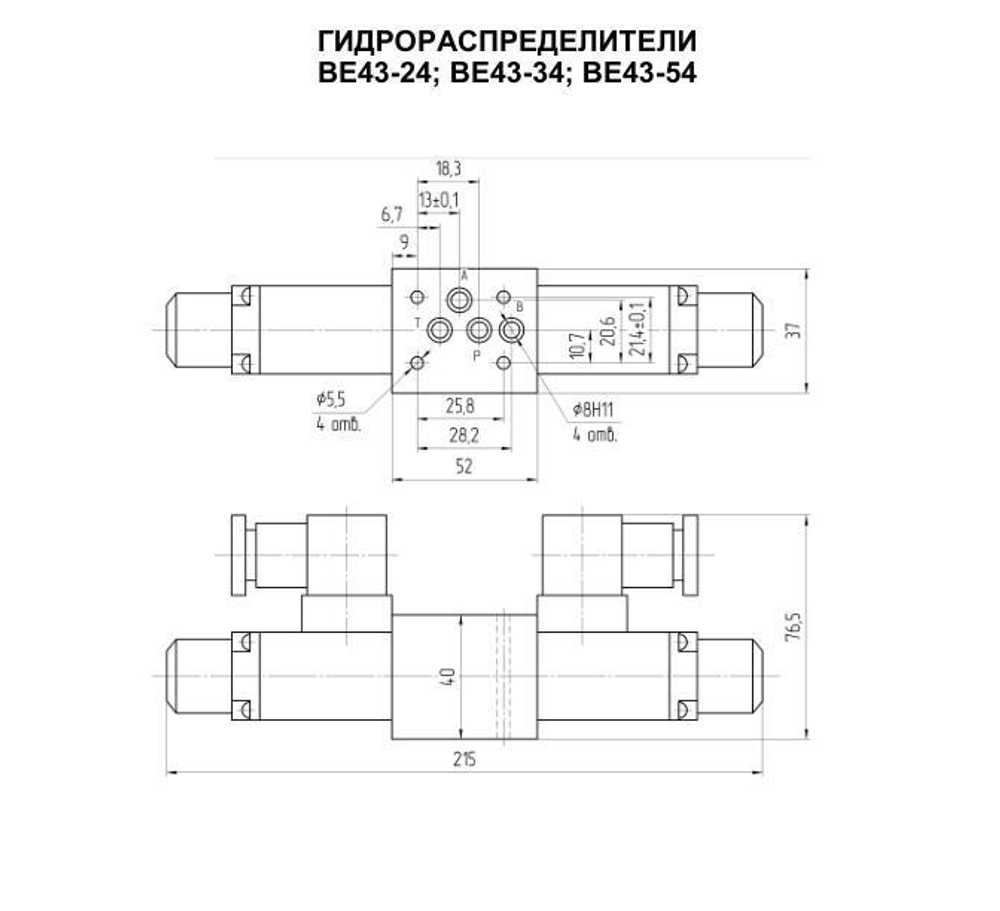

• Тип монтажа: плитовой (стыковое подключение по ISO 4401/CETOP 5)

• Степень защиты: IP65

• Масса: около 1,4 кг (с двумя катушками)

• Время срабатывания: до 20 мс (AC)

• Частота включений: до 7,200 в час для переменного тока

Особенности и область применения

• Центральная позиция золотника — нейтральная: в этом положении оба рабочих канала (A и B) обычно соединены со сливом (T).

• Позволяет дистанционно управлять направлением потоков, запуском и остановкой исполнительных механизмов.

• Перемещение золотника — при подаче питания на соответствующую катушку; возврат в нейтраль — возвратными пружинами.

• Оборудован ручной кнопкой дублирования для аварийного или сервисного переключения.

• Компактные размеры, универсальный плитовой монтаж по международному стандарту — быстрая замена на аналоги без доработки гидросистемы.

• Надёжная работа при интенсивных циклах включения/выключения.

Аналоги и совместимость

• Российские: 1РЕ43.34 110В, ПЕ43.34 110В, ВЕ43.34 110В других исполнений

• Импортные: Bosch Rexroth 4WE5...110VAC, Yuken, Parker, Atos (важно совпадение схемы, напряжения и плиты)

• Китайские: 4WE5...110VAC по ISO 4401

Рекомендации по эксплуатации

• Используйте только чистое, корректно фильтрованное минеральное масло.

• Не превышайте заявленные значения давления, расхода и температуры.

• При подборе и замене обязательно сверяйте исполнение схемы золотника, параметры электромагнитов и размеры монтажной плиты.

• Регулярно проверяйте герметичность соединений, состояние уплотнений и катушек.

• Обслуживайте устройство согласно регламенту, чтобы обеспечить долгий срок эксплуатации.

ВЕ43.34 110В — надёжное и компактное решение для управления рабочими потоками в гидросистемах с сетевым питанием 110 В, отлично сочетающееся с требованиями российских и международных стандартов оборудования.
