ВЕ43.24 110В — золотниковый гидрораспределитель с электромагнитным управлением, предназначенный для дистанционного переключения направления рабочих потоков в гидросистемах промышленного, строительного, мобильного и специального оборудования.
Основные технические характеристики
-
Тип устройства: золотниковый гидрораспределитель, трёхпозиционный, электромагнитное управление
-

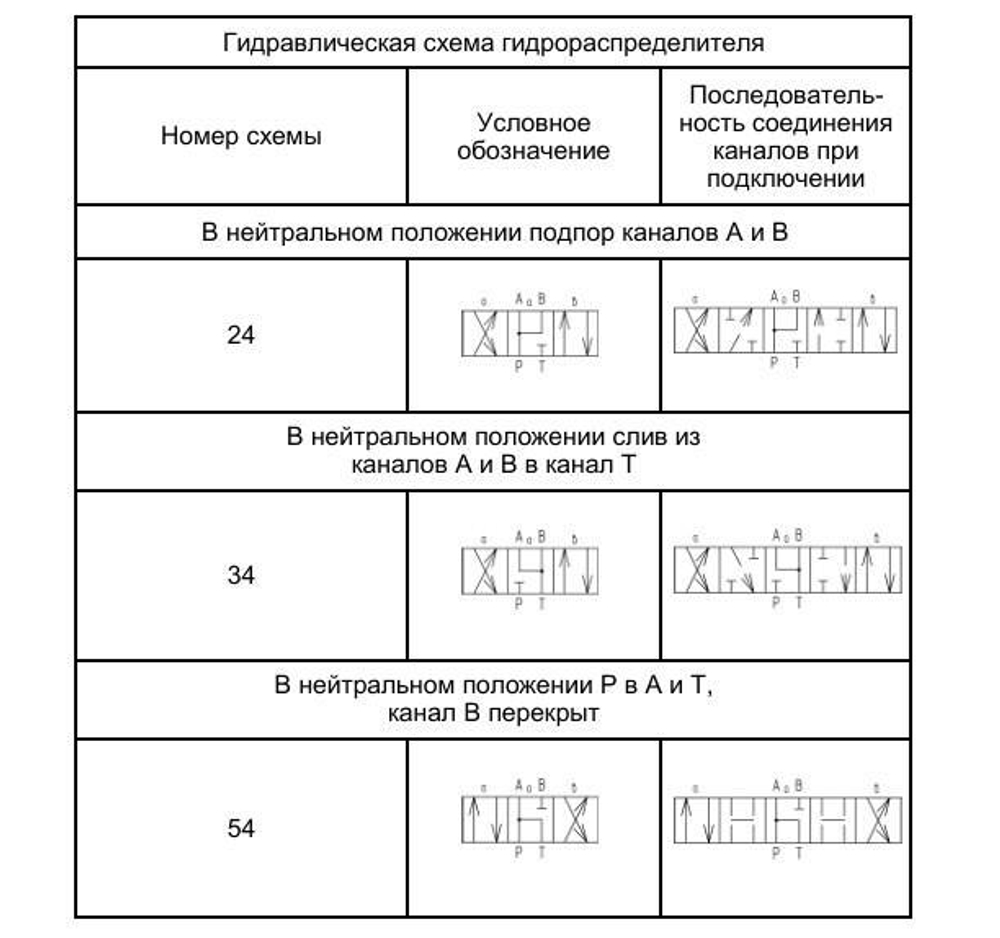

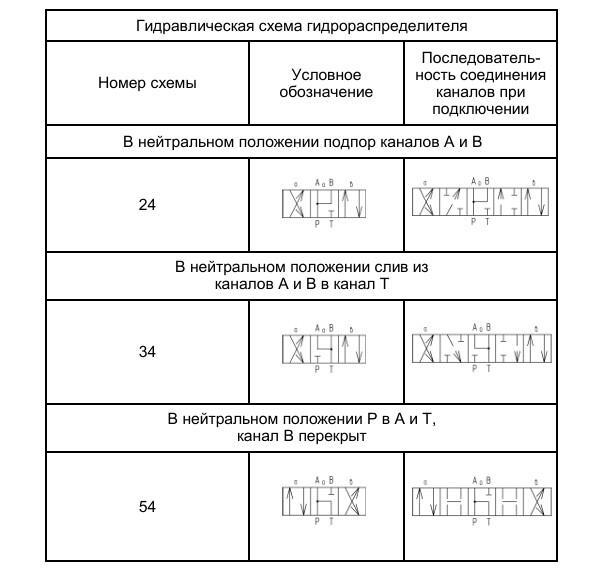

Схема распределения: 24 (четырёхлинейная, три позиции: правая, левая, нейтраль)
-
Условный проход (Ду): 4 мм
-
Рабочее давление: до 25 МПа (250 бар); пробное — до 48 МПа
-
Максимальный расход рабочей жидкости: до 14–16 л/мин
-
Максимальное давление на сливе (Т): до 5–6 МПа
-
Напряжение питания катушки: 110 В переменного тока (50 Гц)
-
Тип монтажа: плитовой (стыковое подключение по ISO 4401/CETOP 5)
-
Степень защиты: IP65
-
Масса: 1,4 кг (для исполнения с двумя катушками)
-
Рабочая жидкость: минеральное масло с вязкостью 10–400 мм²/с (фильтрация не грубее 10–25 мкм)
-
Количество каналов: 4 (P — подача, T — слив, A и B — рабочие линии)
-
Частота включений: до 7,200 в час для переменного тока
-
Максимальная температура соленоида: 150 °C
Особенности и область применения
-
Позволяет дистанционно направлять потоки рабочей среды, включать/выключать исполнительные механизмы и реализовать различные схемы гидравлической защиты.
-
Электромагнитное управление с ручной кнопкой дублирования (для аварийного перевода золотника).
-
Пружинный возврат золотника гарантирует безопасность — возврат в нейтральную позицию при отсутствии питания.
-
Одинаковые размеры и плитовое соединение по стандарту CETOP 5 — быстрая замена на российские и импортные аналоги без доработки системы.
-
Применяется в промышленной гидравлике, станках, прессах, подъёмниках, мобильных и специализированных гидросистемах с малыми и средними расходами.
Аналоги и совместимость
-
Российские: 1РЕ43.24 110В, ПЕ43.24 110В, ВЕ43.24 110В других исполнений
-
Импортные: Bosch Rexroth 4WE5-M/6.2W110NZ4, Yuken, Parker, Atos (аналогичная схема и напряжение)
-
Китайские аналоги: 4WE5...110VAC по ISO 4401
Рекомендации по эксплуатации
-
Используйте только чистое, качественно отфильтрованное минеральное масло.
-
Не превышайте рабочие показатели давления и расхода, строго следите за соответствием схемы золотника и параметров электромагнитов при замене.
-
Регулярно обслуживайте: проверяйте состояние уплотнений, герметичность и работоспособность катушек.
ВЕ43.24 110В — это надёжное, компактное решение для управления рабочими потоками в гидросистемах с питанием от сети 110 В, обеспечивающее стабильную работу и совместимость с ведущими мировыми стандартами.
