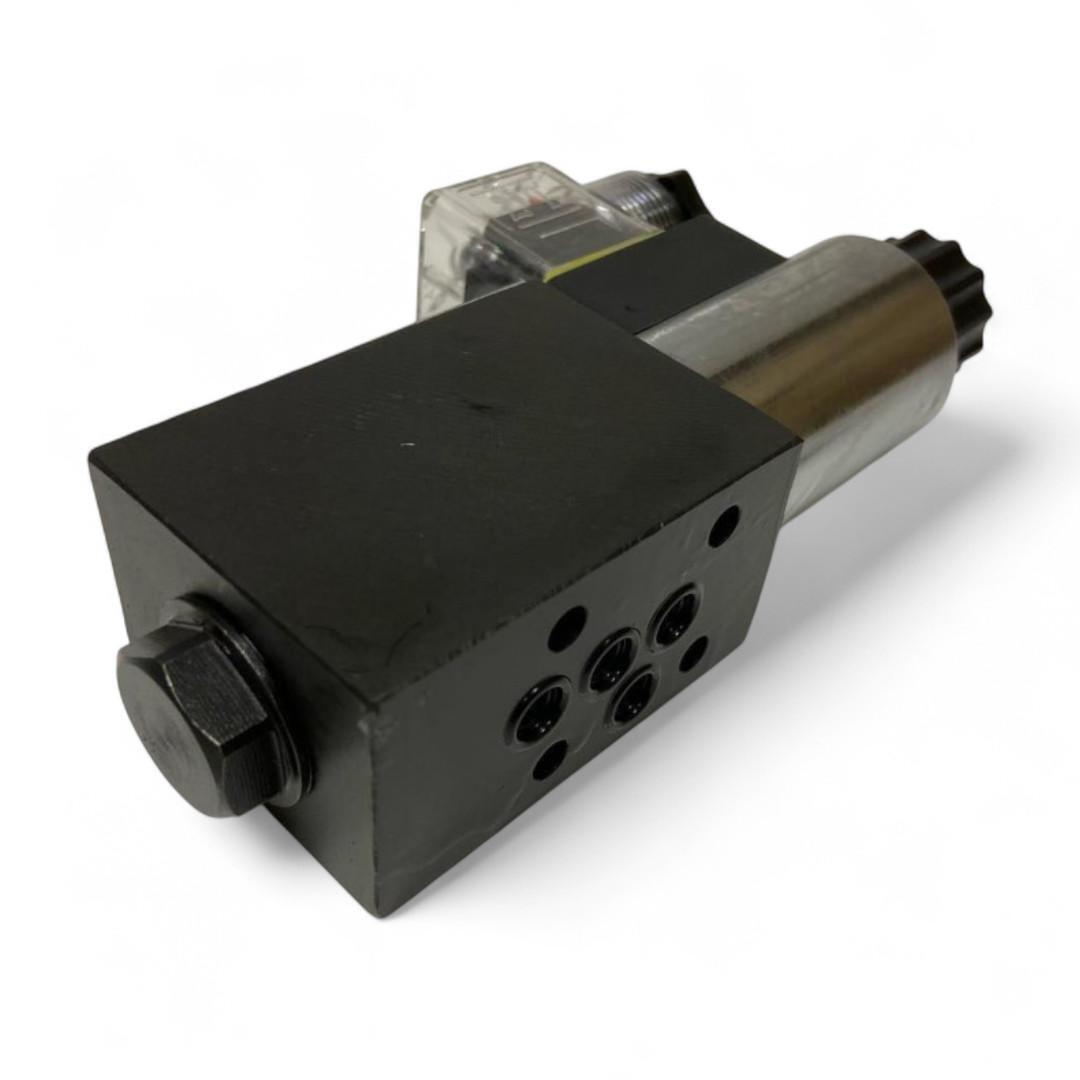

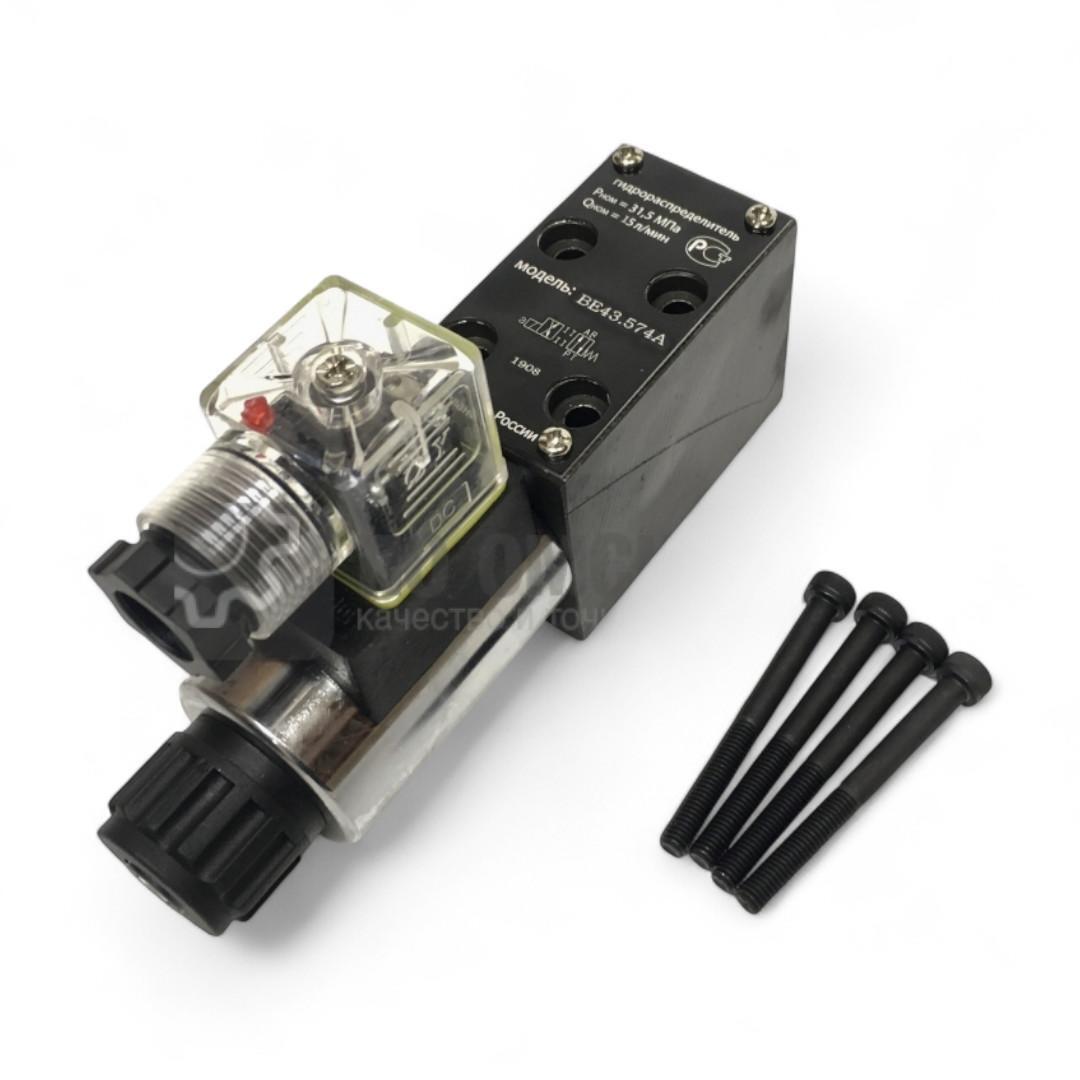

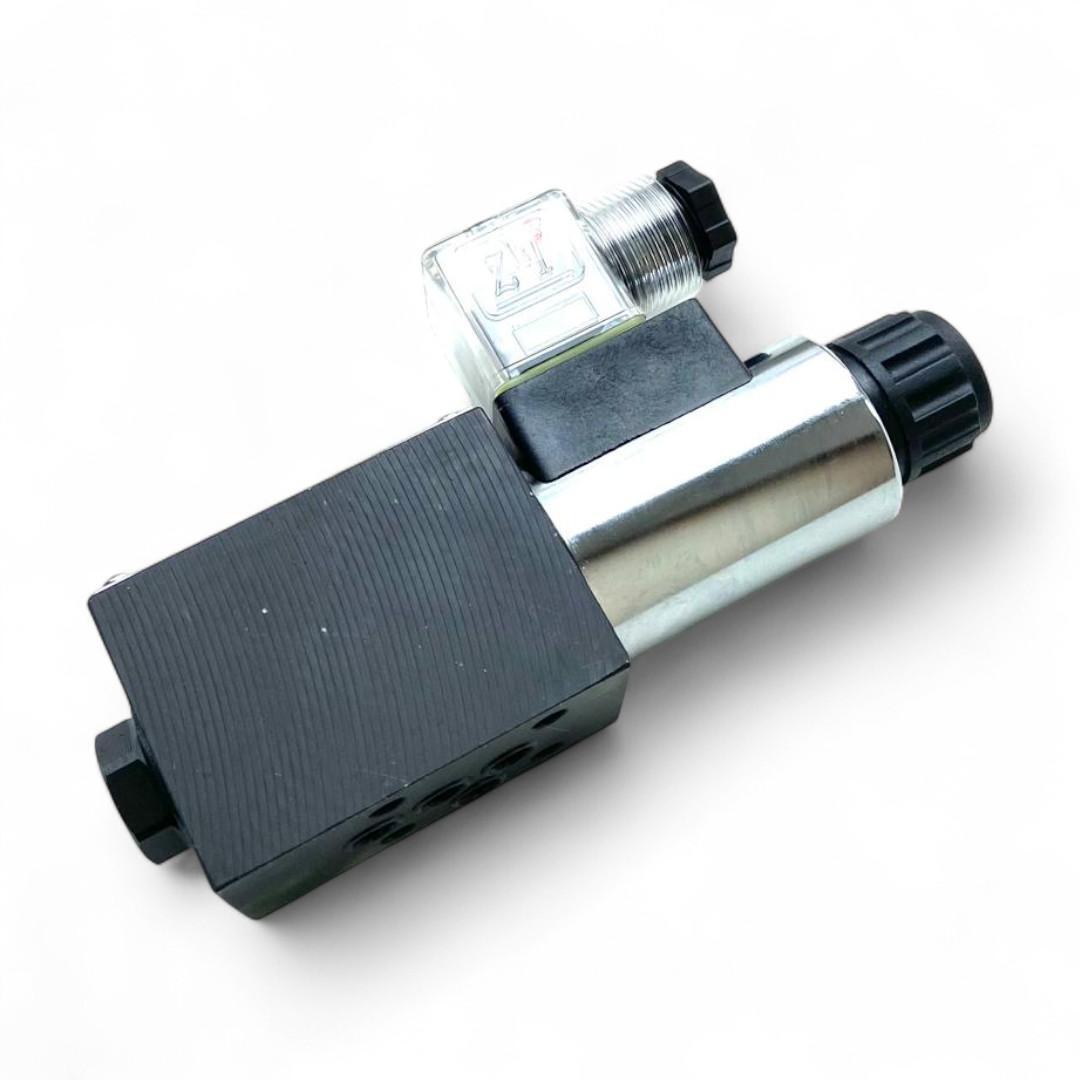

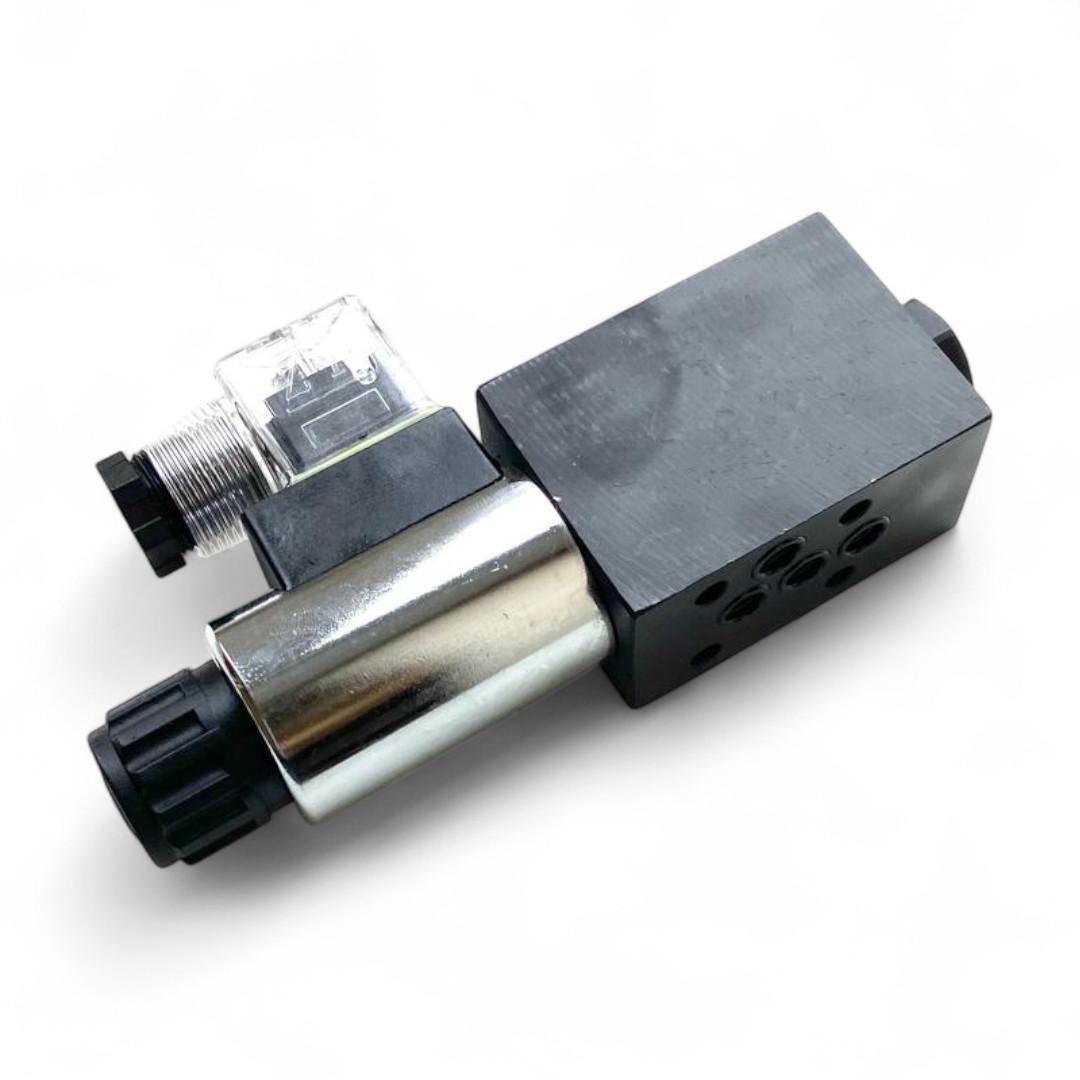

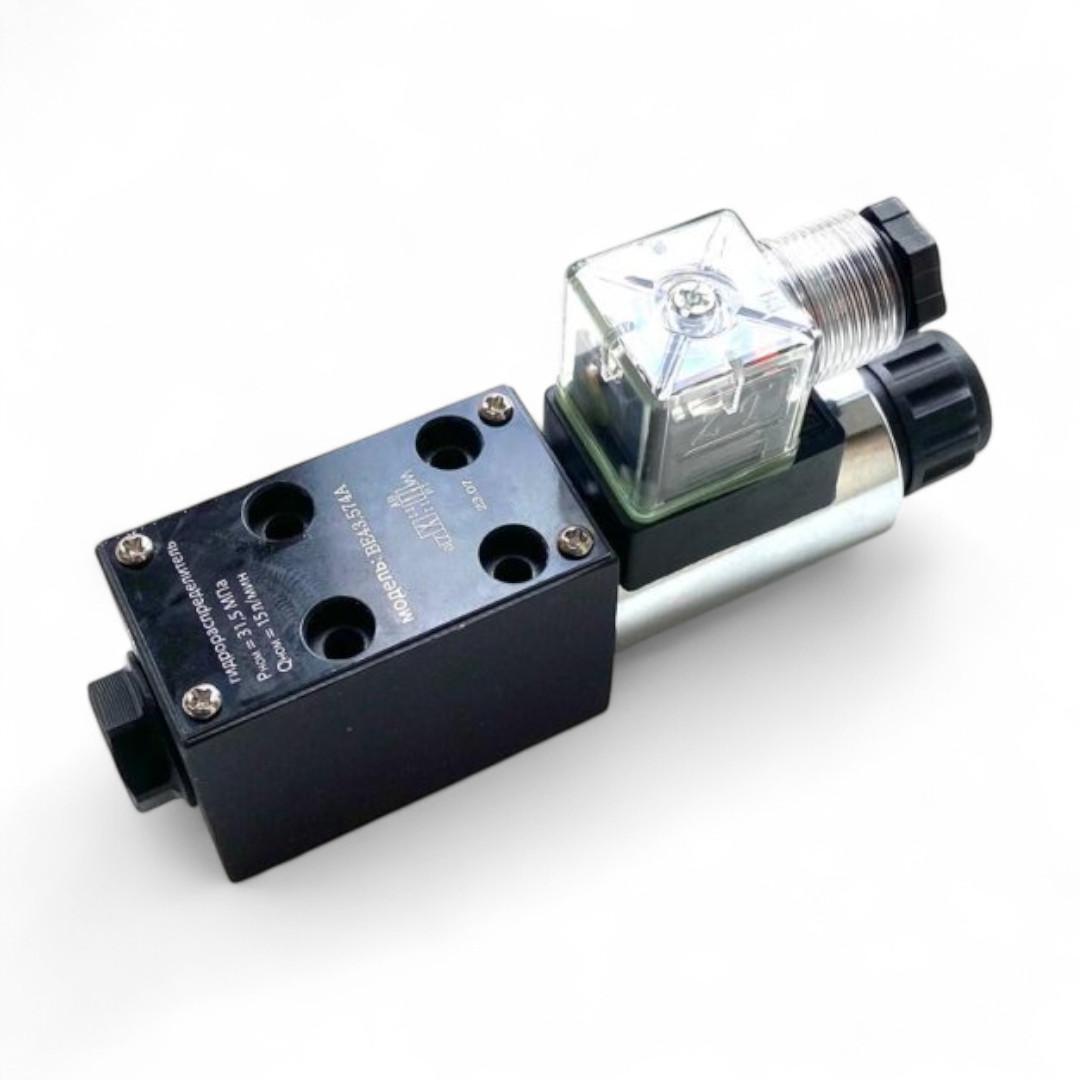

ВЕ 43.754 Г24 — золотниковый гидрораспределитель с односторонним электромагнитным управлением (одна катушка на 24 В постоянного тока), условным проходом 4 мм и плитовым способом монтажа. Это устройство предназначено для дистанционного запуска, остановки и изменения направления потоков рабочей жидкости в гидросистемах промышленного, строительного, мобильного и специализированного оборудования.
Основные технические характеристики
-
Тип устройства: золотниковый гидрораспределитель, двухпозиционный, электромагнитное (одностороннее) управление
-

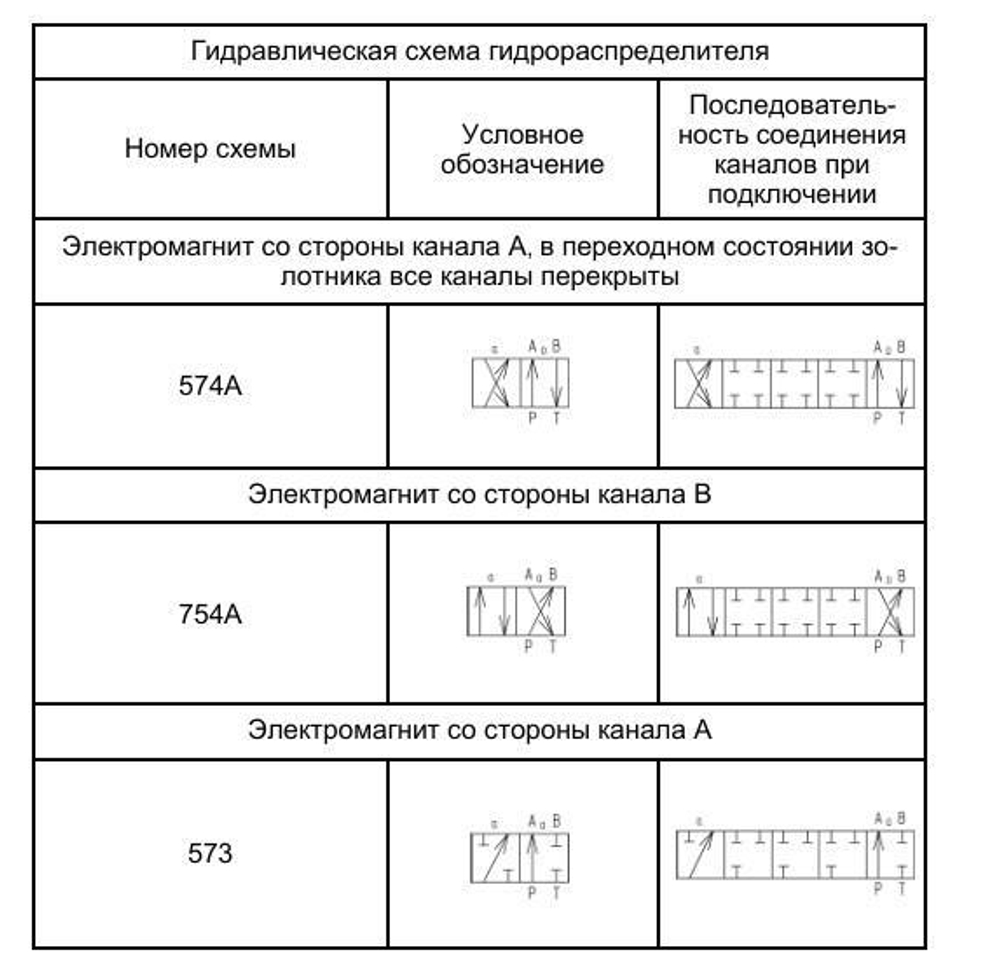

Схема распределения: 754 (четырёхлинейная, две позиции)
-
Условный проход (Ду): 4 мм
-
Номинальное давление на входе (P, A, B): до 25 МПа
-
Максимальное давление на сливе (T): до 6 МПа
-
Максимальный расход рабочей жидкости: до 14 л/мин
-
Напряжение питания катушки: 24 В постоянного тока
-

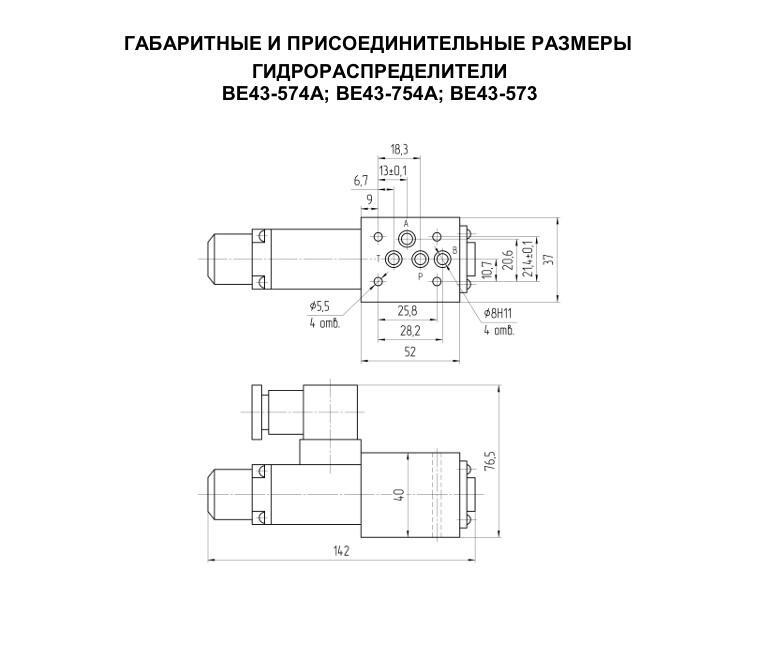

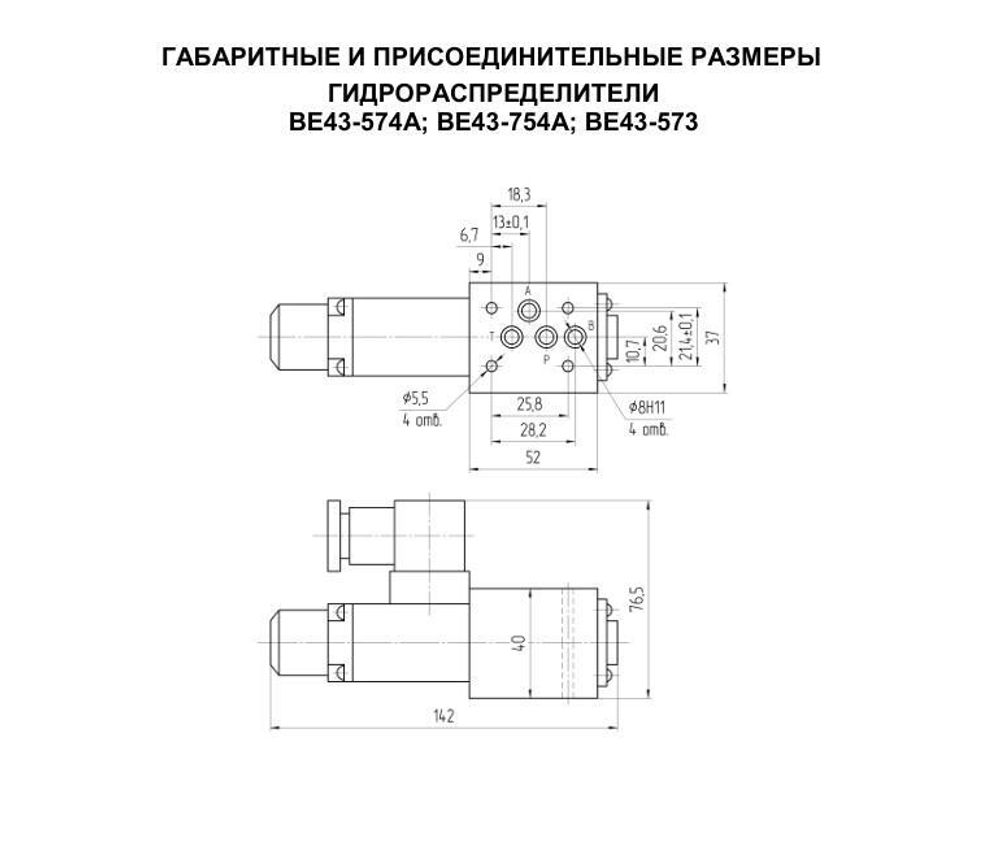

Тип монтажа: плитовой (стыковое подключение по ISO 4401/CETOP 5)
-
Степень защиты: IP65
-
Масса: около 1,1–1,4 кг (зависит от модификации)
-
Рабочая жидкость: минеральное масло, вязкость 10–400 мм²/с, степень фильтрации не грубее 10–25 мкм
-
Время срабатывания: до 20 мс (для постоянного тока)
-
Частота включений: до 15 000 в час (DC)
-
Температурный диапазон: жидкость –30…+80 °C, окружающая среда –40…+50 °C
Особенности и область применения
-
Позволяет надёжно дистанционно управлять пуском, остановом и направлением малых потоков рабочей жидкости.
-
Двухпозиционная конструкция (рабочее и нейтральное положение золотника).
-
Перемещение золотника осуществляется подачей питания на катушку; возврат — возвратной пружиной.
-
Компактный корпус, типовой плитовой монтаж — возможна быстрая замена российскими и импортными аналогами (Bosch Rexroth, Yuken, Parker, Atos).
-
Встроена кнопка ручного дублирования для аварийного или сервисного управления.
-
Используется в мобильной и стационарной гидравлике, подъёмниках, прессах, специализированных агрегатах, станках и системах автоматизации с малыми расходами масла.
Аналоги и совместимость
-
Российские: 1РЕ43.754 Г24, ПЕ43.754 Г24, ВЕ43.754 Г24 других исполнений
-
Импортные: Bosch Rexroth 4WE5...754/G24, Yuken, Parker, Atos (важно совпадение схемы, напряжения и монтажа)
-
Китайские: 4WE5...G24 (CETOP 5/ISO 4401)
Рекомендации по эксплуатации
-
Используйте исключительно чистое и корректно фильтрованное минеральное масло.
-
Не превышайте установленные значения давления, расхода и температуры.
-
При замене и подборе внимательно сверяйте схему золотника, параметры катушки и размеры монтажной плиты.
-
Регулярно обслуживайте: контролируйте герметичность соединений, состояние катушек и возвратных пружин.
ВЕ 43.754 Г24 — надёжное и компактное решение для управления малыми рабочими потоками в гидросистемах с питанием катушки 24 В постоянного тока, полностью совместимое с международными промышленными стандартами оборудования.
