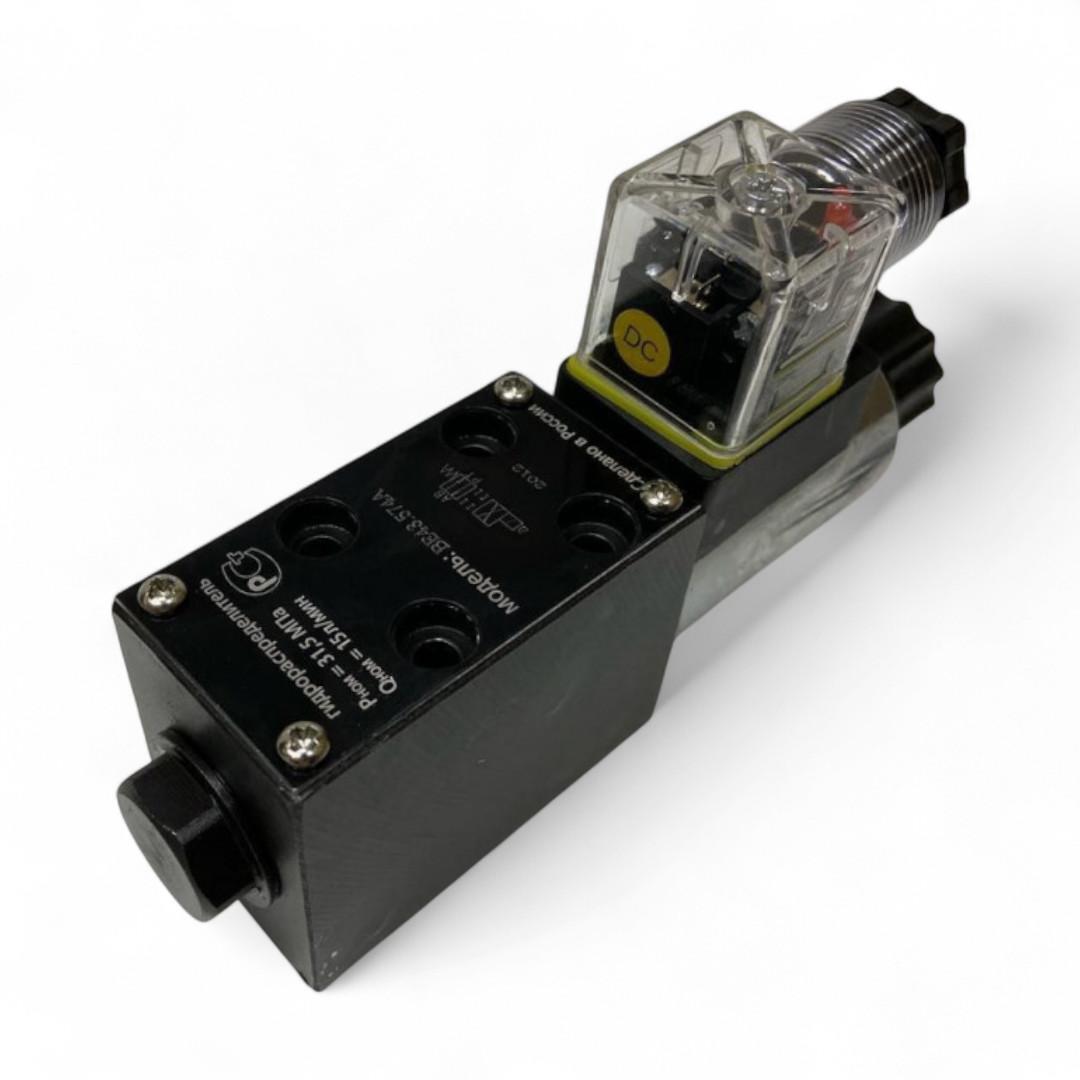

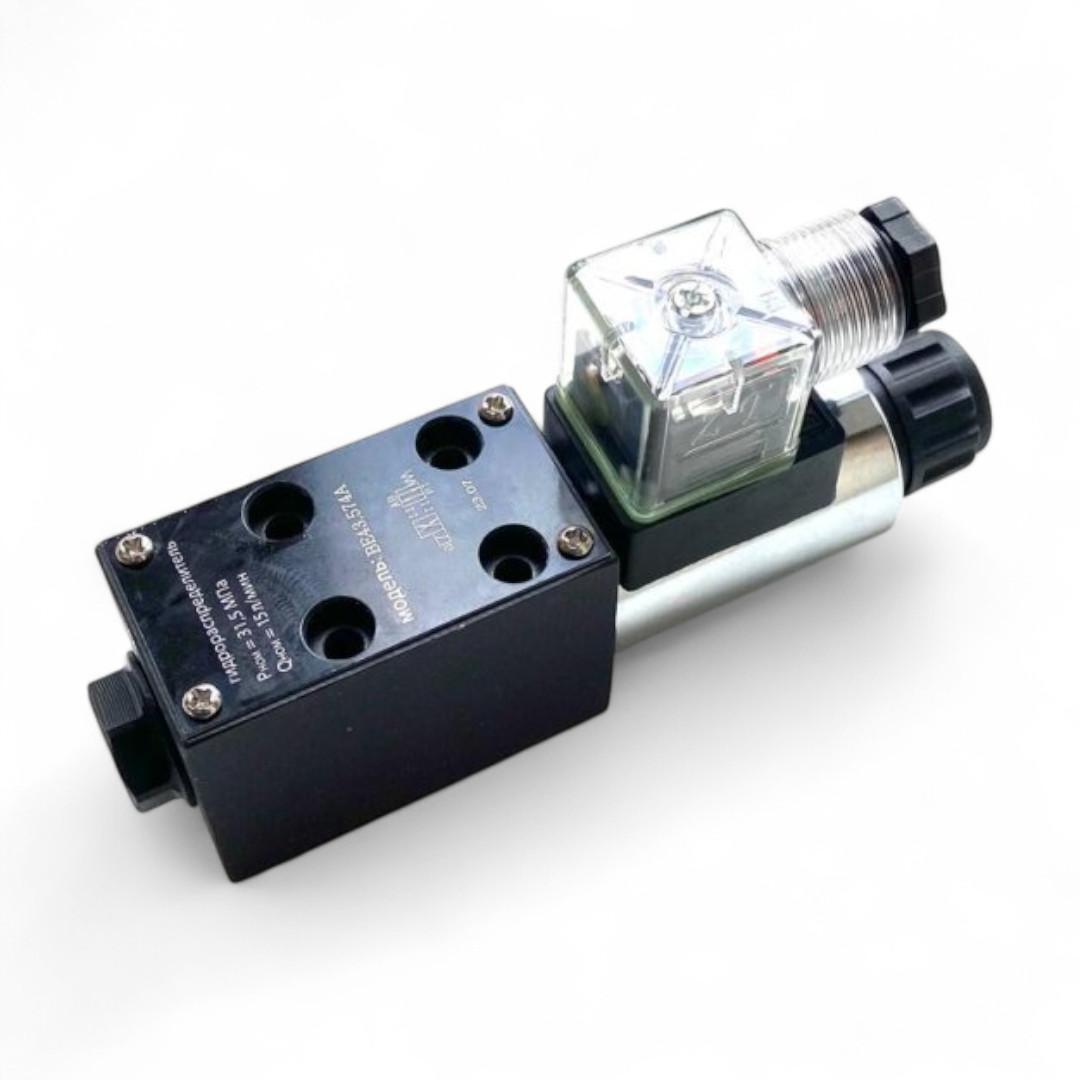

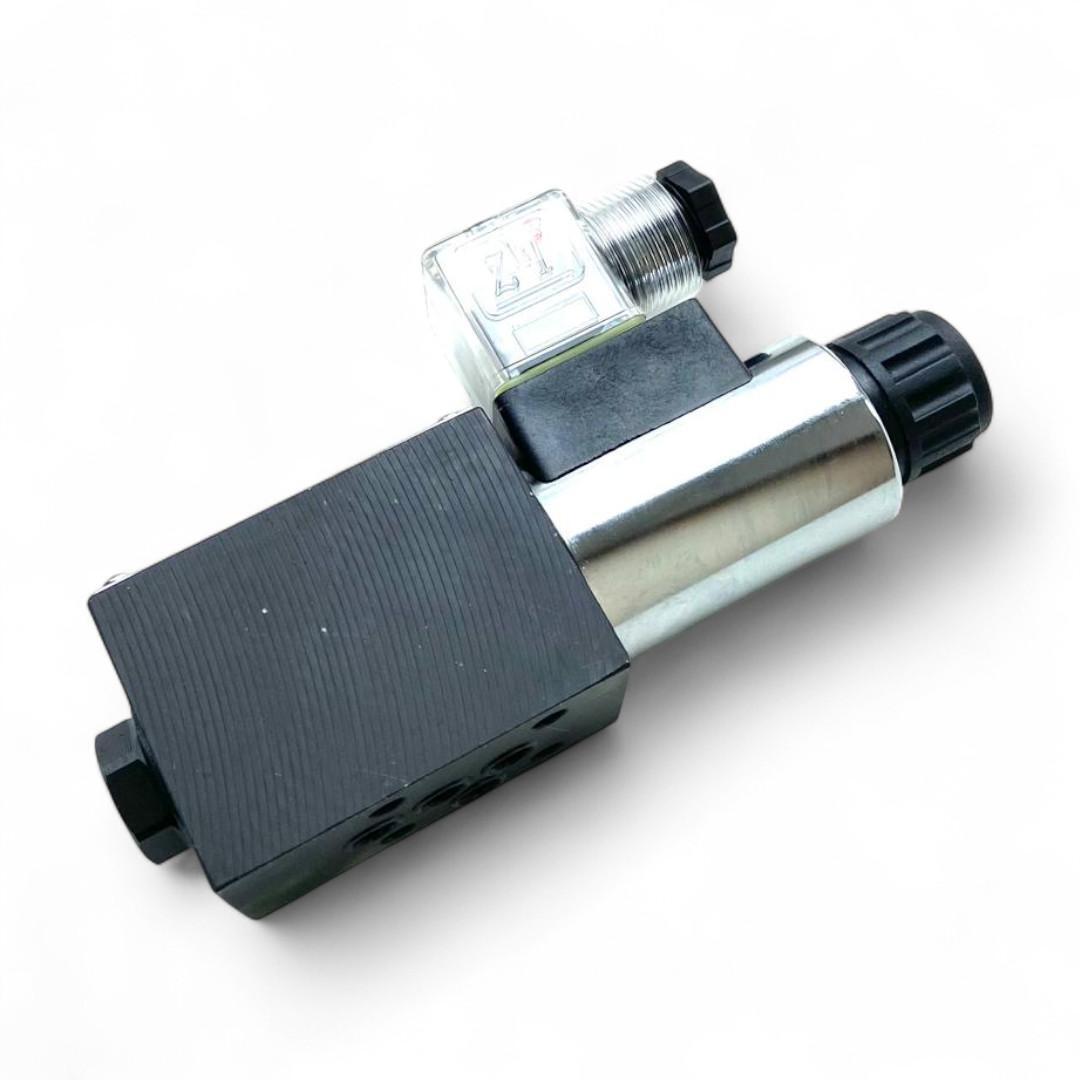

ВЕ 43.574 Г24 — золотниковый гидрораспределитель с электромагнитным управлением, условным проходом 4 мм, плитовым монтажом и катушками на 24 В постоянного тока. Используется для дистанционного управления запуском, остановкой и перенаправлением потоков рабочей жидкости в гидросистемах промышленного, строительного, мобильного и специализированного оборудования.
Основные технические характеристики
-
Тип устройства: золотниковый гидрораспределитель, электромагнитное управление
-

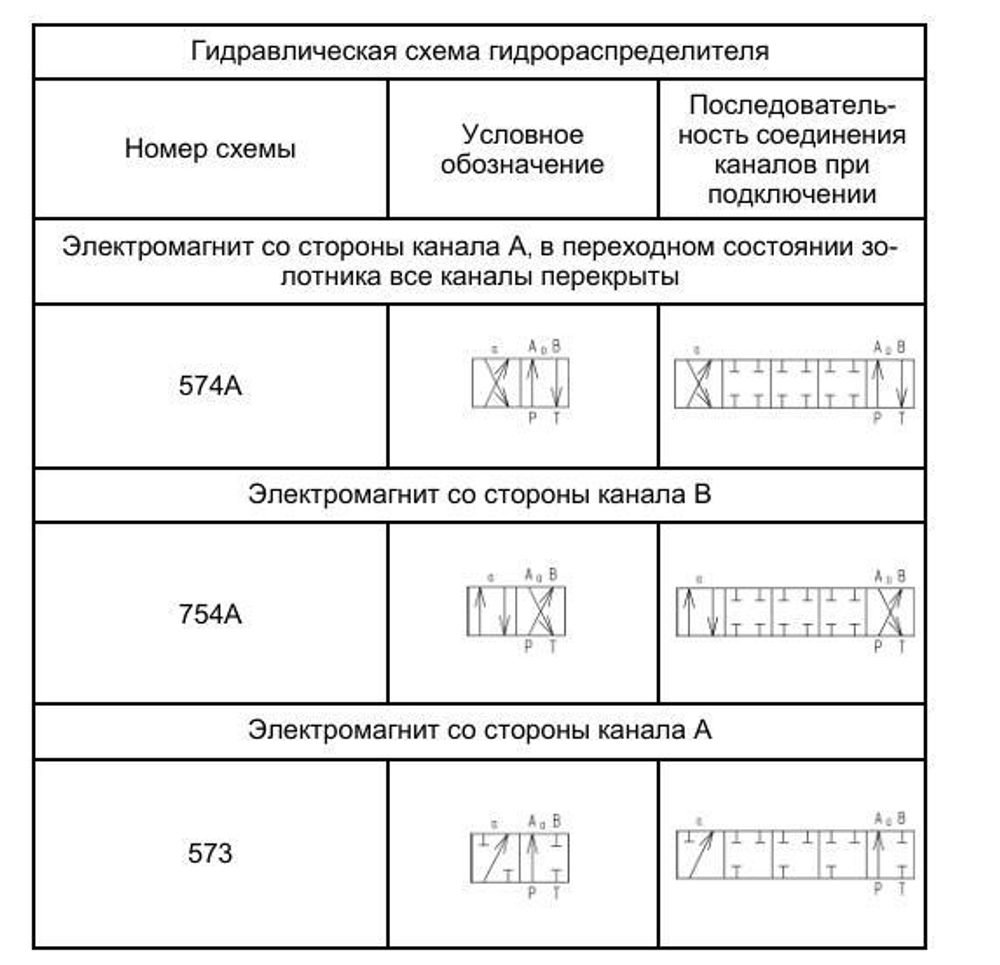

Схема распределения: 574 (четырёхлинейная, трёхпозиционная — нейтраль + две рабочих)
-
Условный проход (Ду): 4 мм
-
Номинальное рабочее давление (P, A, B): до 25–32 МПа (250–320 бар)
-
Пробное давление: до 48 МПа
-
Максимальное давление на сливе (T): до 5–6 МПа
-
Максимальный расход рабочей жидкости: до 14–16 л/мин
-
Напряжение электромагнитов: 24 В постоянного тока
-

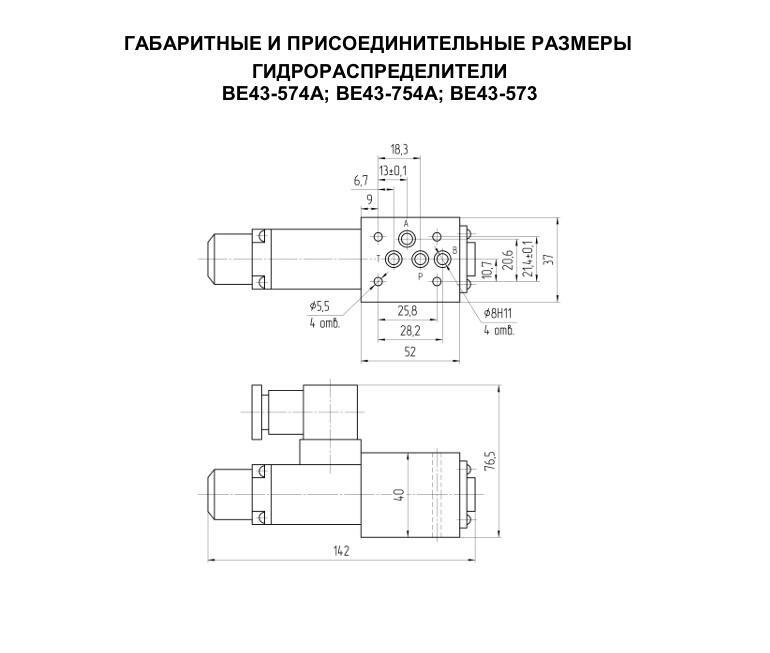

Тип монтажа: плитовой (стыковое подключение по ISO 4401/CETOP 5)
-
Степень защиты: IP65
-
Масса: до 1,4 кг (зависит от исполнения)
-
Рабочая жидкость: минеральное масло с вязкостью 2,8–500 мм²/с, фильтрация не грубее 10–25 мкм
-
Частота включений: до 15 000 в час для постоянного тока
-
Температурный диапазон эксплуатации: жидкость –30…+80 °C, окружающая среда –40…+50 °C
-
Количество каналов: 4 (P — подача, T — слив, A и B — рабочие линии)
Особенности и область применения
-
Позволяет дистанционно управлять запуском, остановкой и направлением рабочей жидкости в небольших и средних гидросистемах.
-
Трёхпозиционная конструкция с нейтральным положением — в среднем положении рабочие каналы A и B обычно соединены со сливом T.
-
Перемещение золотника осуществляется при подаче питания на катушку; возврат в нейтраль — возвратными пружинами.
-
Оборудован ручной кнопкой для сервисного или аварийного переключения золотника.
-
Компактный корпус и стандартный плитовой монтаж позволяют легко заменить российскими и импортными аналогами без доработки системы.
-
Надёжная работа при интенсивных циклах включения/выключения в промышленной, мобильной, строительной и специальной технике.
Аналоги и совместимость
-
Российские: 1РЕ43.574 Г24, ПЕ43.574 Г24, ВЕ43.574 Г24 других исполнений
-
Импортные: Bosch Rexroth 4WE5...574/G24, Parker, Atos, Yuken и другие — при совпадении схемы и параметров катушек, плитового монтажа
-
Китайские: 4WE5...G24/CETOP 5 по ISO 4401
Рекомендации по эксплуатации
-
Используйте только чистое, правильно фильтрованное минеральное масло.
-
Не превышайте рабочие пределы давления и расхода.
-
При выборе/замене оценивайте соответствие схемы золотника, напряжения катушек и размеров монтажной плиты.
-
Регулярно обслуживайте: проверяйте герметичность, исправность катушек, состояние уплотнений и возвратных пружин.
ВЕ 43.574 Г24 — оптимальное решение для компактных и надёжных гидросистем в промышленности, где требуется высокочастотное дистанционное управление малыми потоками рабочей жидкости с питанием катушек 24 В DC.
