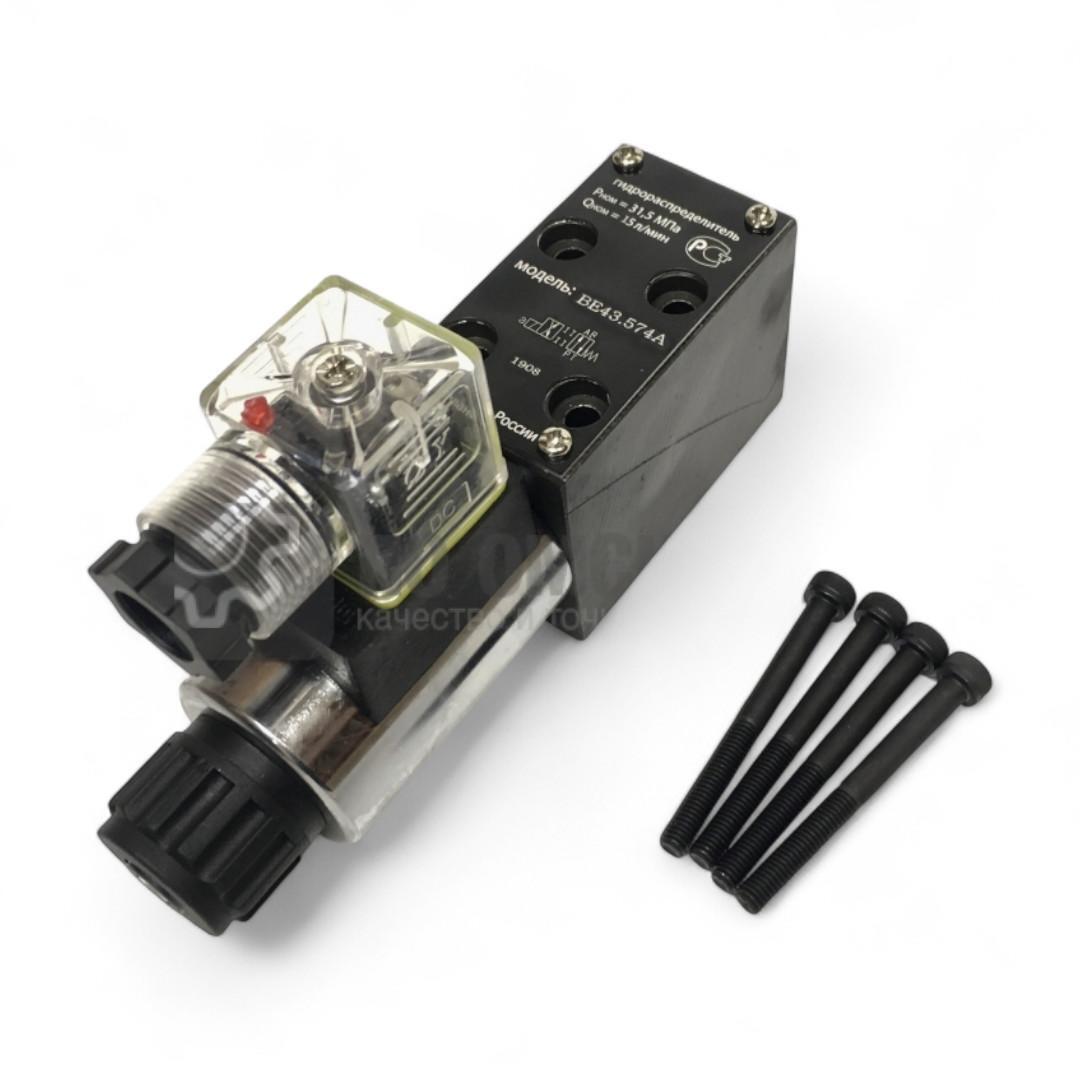

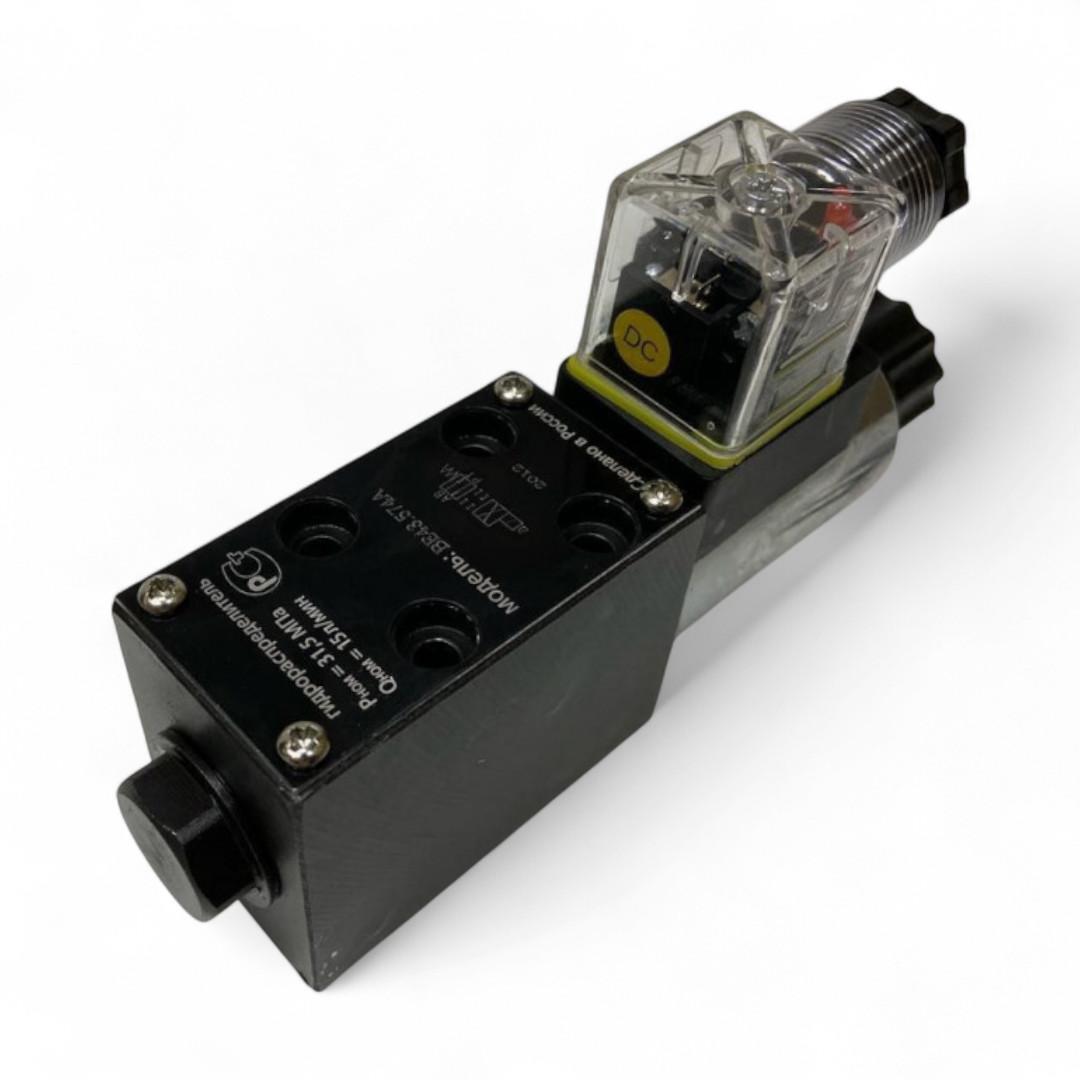

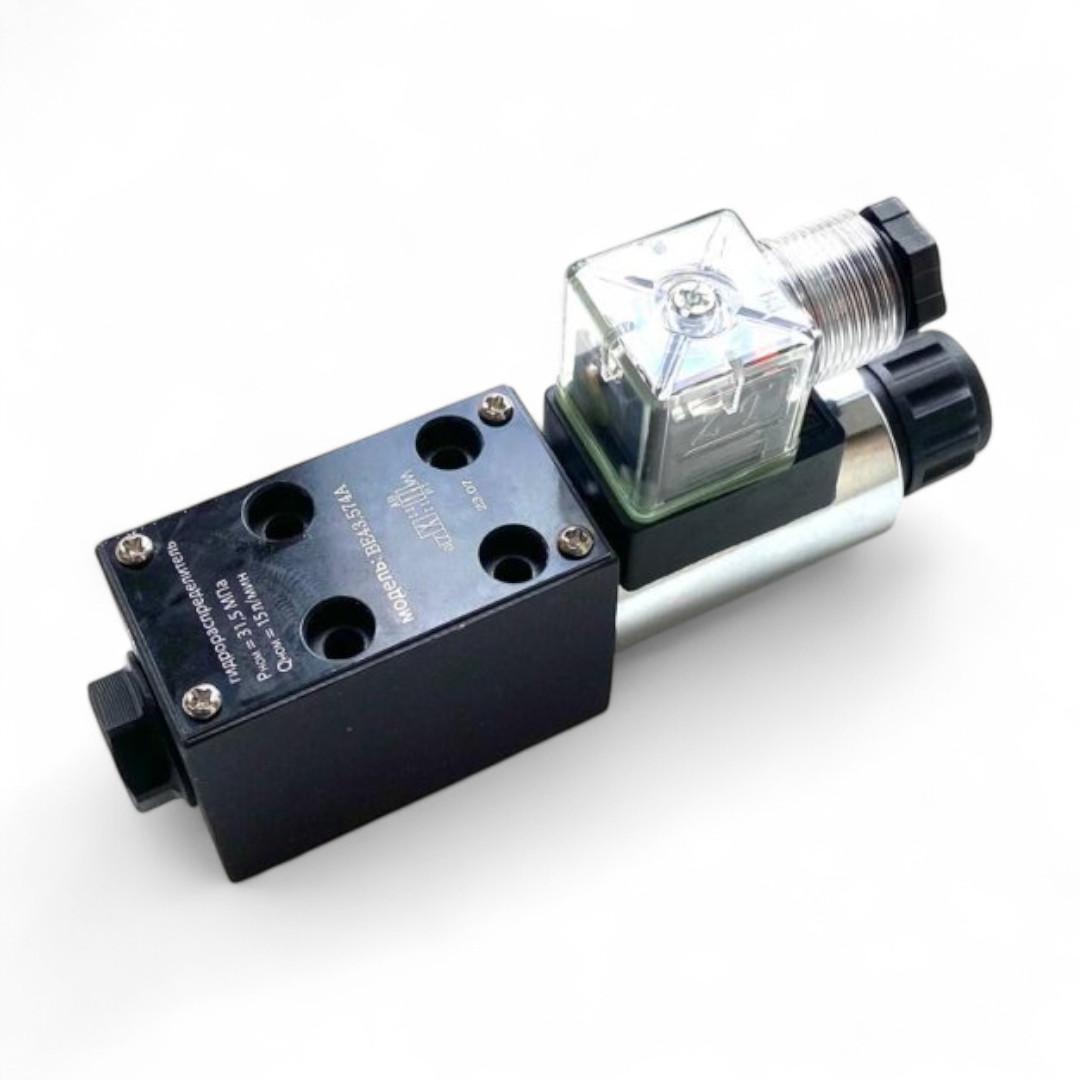

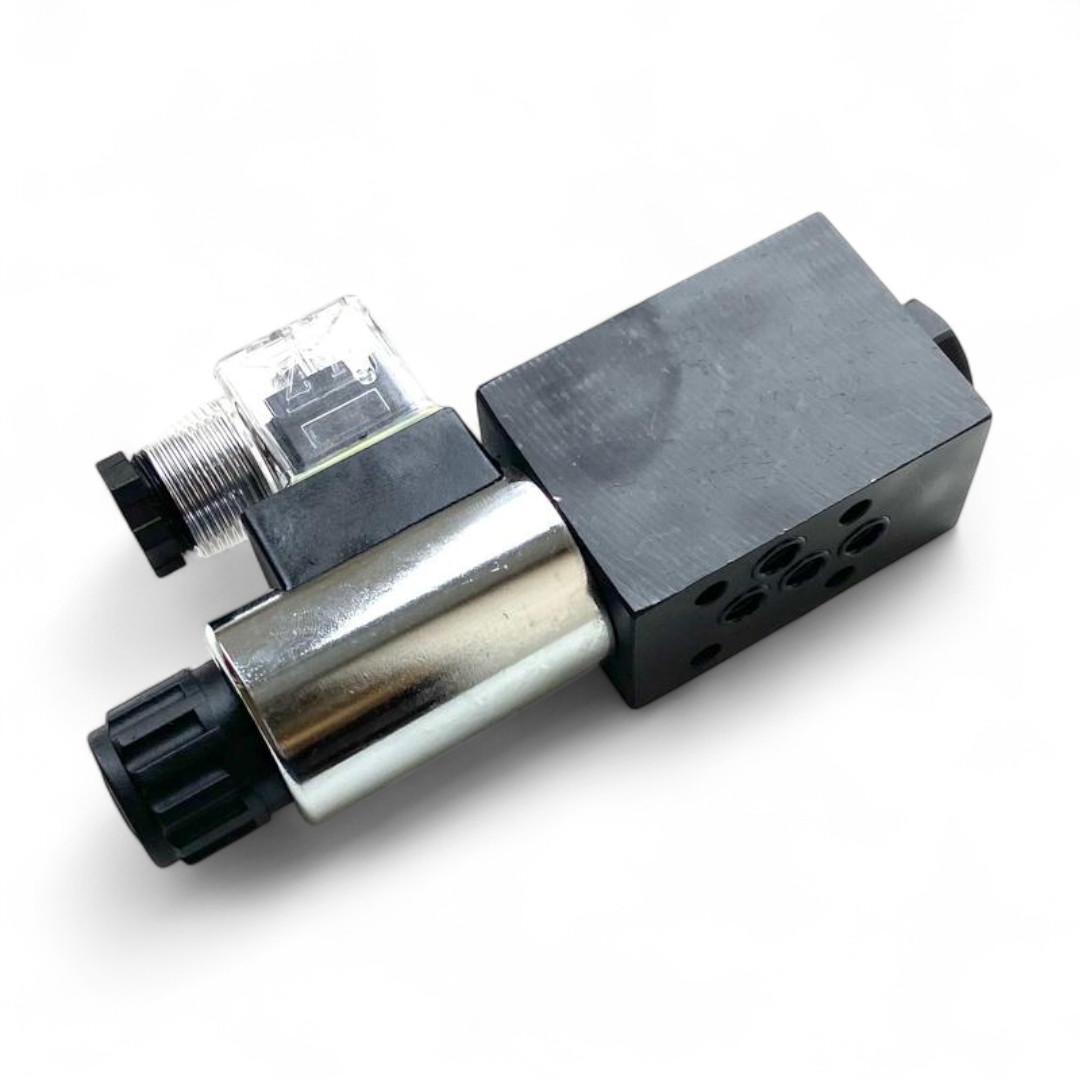

ВЕ 43.573 Г24 — это золотниковый электромагнитный гидрораспределитель с условным проходом 4 мм, напряжением катушек 24 В постоянного тока и плитовым способом монтажа. Предназначен для дистанционного управления запуском, остановкой и направлением потоков рабочей жидкости в гидросистемах промышленного, строительного, мобильного и специализированного оборудования.
Основные технические характеристики
-
Тип устройства: золотниковый гидрораспределитель, электромагнитное управление
-

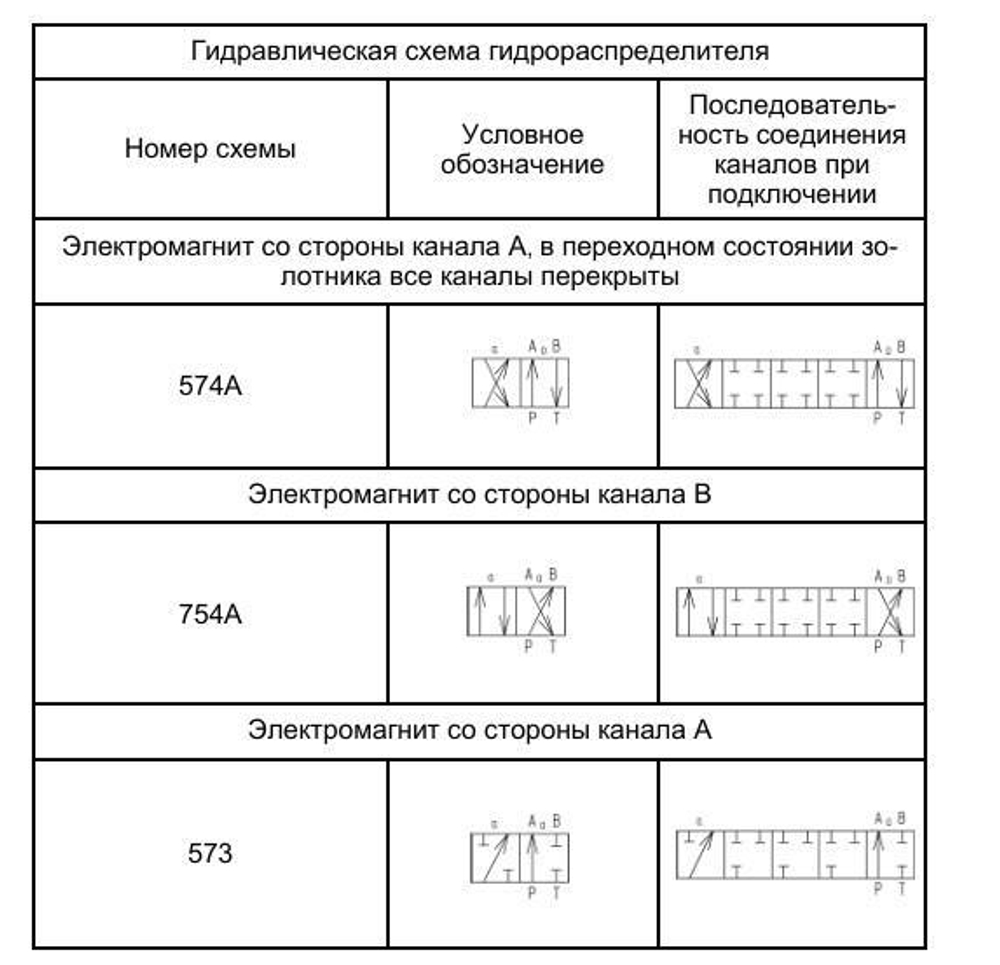

Схема распределения: 573 (четырёхлинейная, трёхпозиционная: нейтраль + две рабочих)
-
Условный проход (Ду): 4 мм
-
Номинальное рабочее давление (P, A, B): до 25–32 МПа (250–320 бар)
-
Давление пробное: до 48 МПа
-
Максимальное давление на сливе (T): до 5–6 МПа
-
Максимальный расход рабочей жидкости: до 14–16 л/мин
-
Напряжение электромагнитов: 24 В постоянного тока
-
Тип монтажа: плитовой (стыковое подключение по ISO 4401)
-
Степень защиты: IP65
-
Масса: 1–1,4 кг (в зависимости от исполнения)
-
Рабочая жидкость: минеральное масло с вязкостью 2,8–500 мм²/с, фильтрация не грубее 10–25 мкм
-
Частота включений: до 15 000 в час для постоянного тока
-
Температурный диапазон: жидкость –30…+80 °C; окружающая среда –40…+50 °C
Особенности и область применения
-
Позволяет дистанционно управлять запуском, остановкой и направлением рабочей жидкости в компактных гидросистемах.
-
Электромагнитное управление: включение осуществляется подачей питания на катушку, возврат золотника — возвратными пружинами.
-
Имеет ручную кнопку переключения золотника для сервисного или аварийного управления.
-
Унифицированный плитовой монтаж по ISO 4401 — замена аналога без доработки гидросистемы.
-
Надёжная работа и длительный ресурс даже при интенсивных циклах.
-
Области применения: металлообрабатывающие станки, подъемно-транспортная техника, прессы, специализированная и мобильная гидравлика.
Аналоги и совместимость
-
Российские: 1РЕ43.573 Г24, ПЕ43.573 Г24, ВЕ43.573 Г24 других исполнений
-
Импортные: Bosch Rexroth 4WE5-A/6.5G24NZ4, Yuken, Parker, Atos (с совпадением схемы, напряжения и размеров плиты)
-
Китайские: 4WE5...G24 и другие по ISO 4401
Рекомендации по эксплуатации
-
Используйте только чистое и фильтрованное минеральное масло.
-
Строго контролируйте соответствие рабочим параметрам давления и расхода.
-
При замене обеспечьте совпадение схемы золотника, параметров катушек и размеров плитового монтажа.
-
Регулярно обслуживайте: контролируйте герметичность, состояние уплотнений и техсостояние электромагнитов.
ВЕ 43.573 Г24 — это компактное, надёжное и универсальное решение для управления малыми потоками рабочей жидкости, подходящее для использования в современных гидросистемах с питанием катушки 24 В DC.
