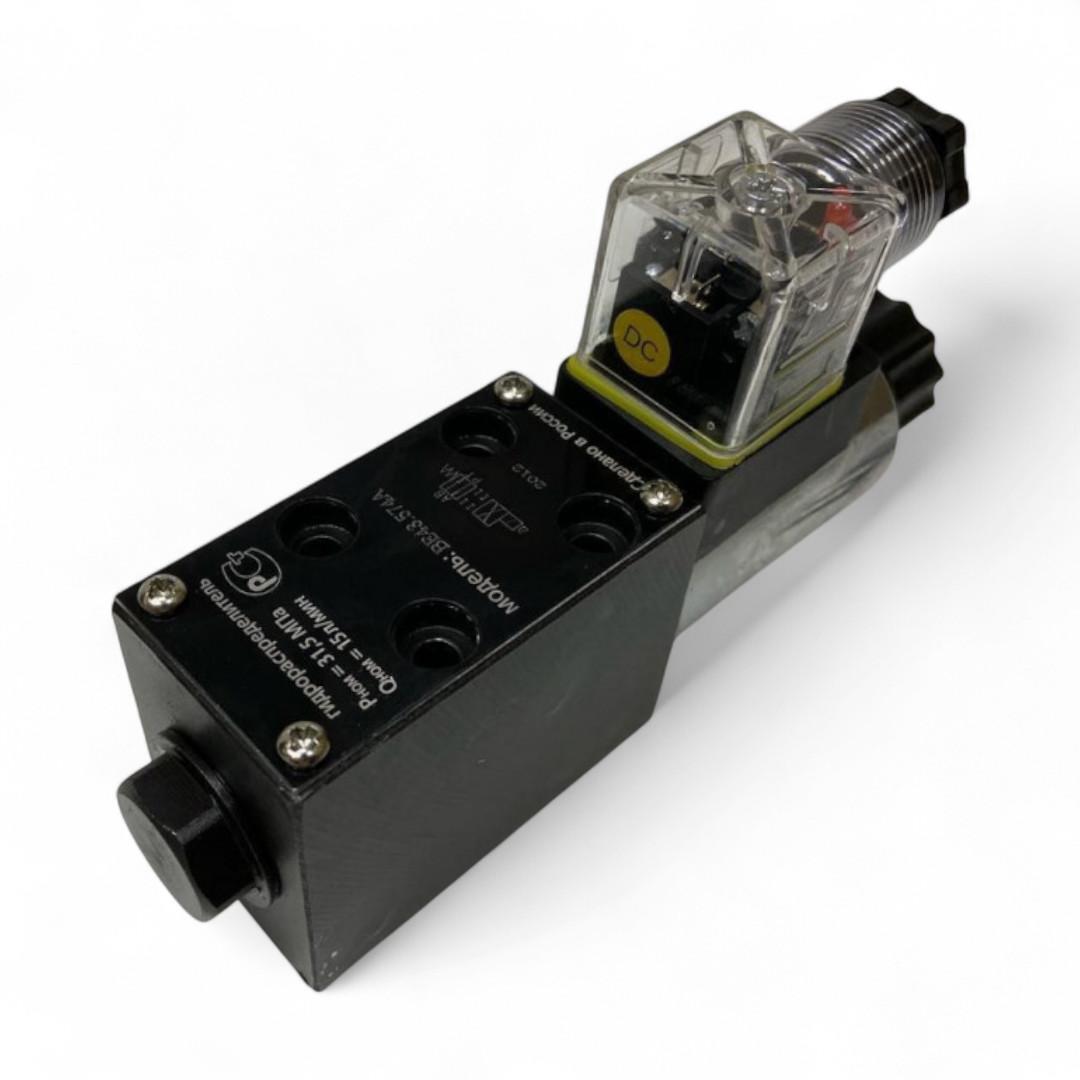

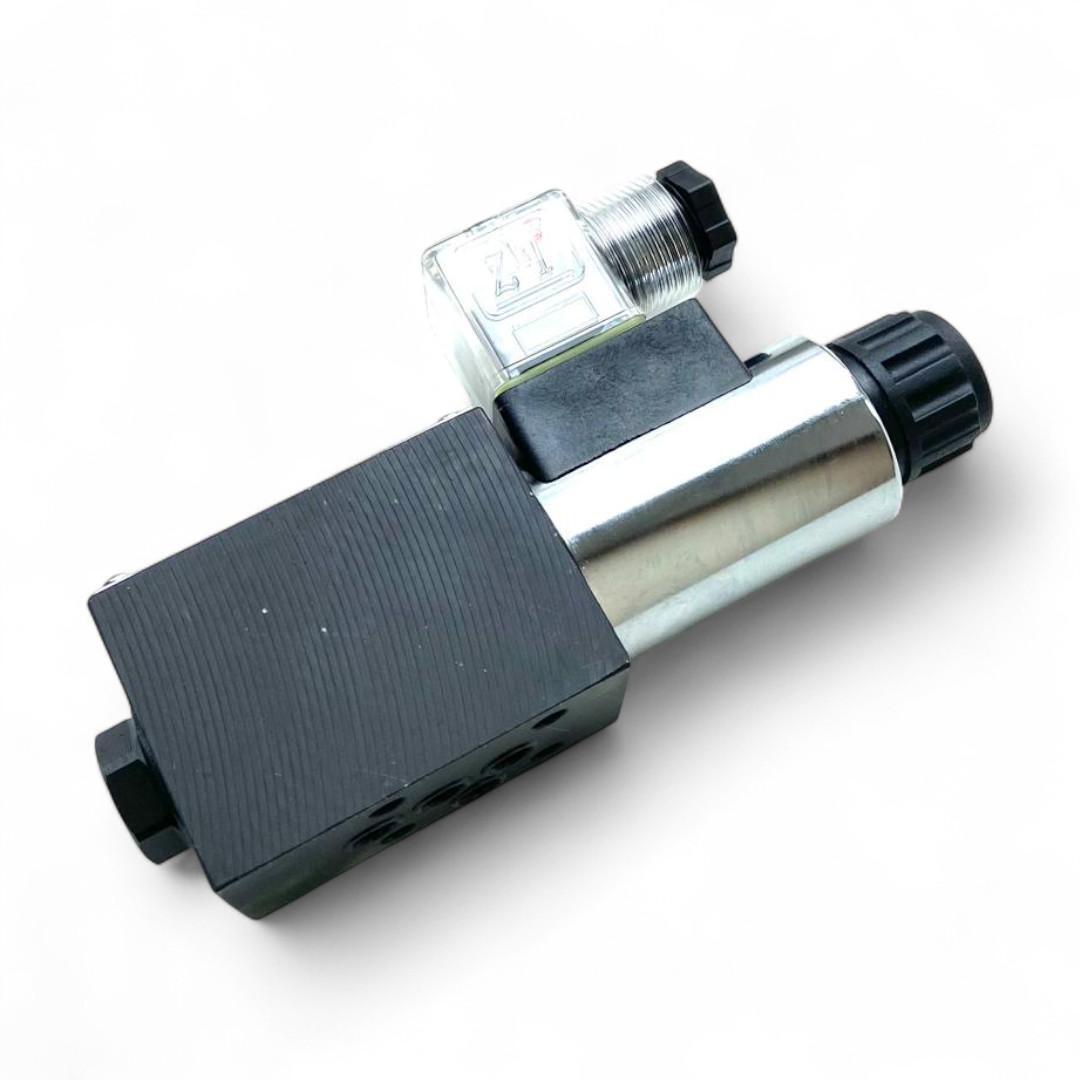

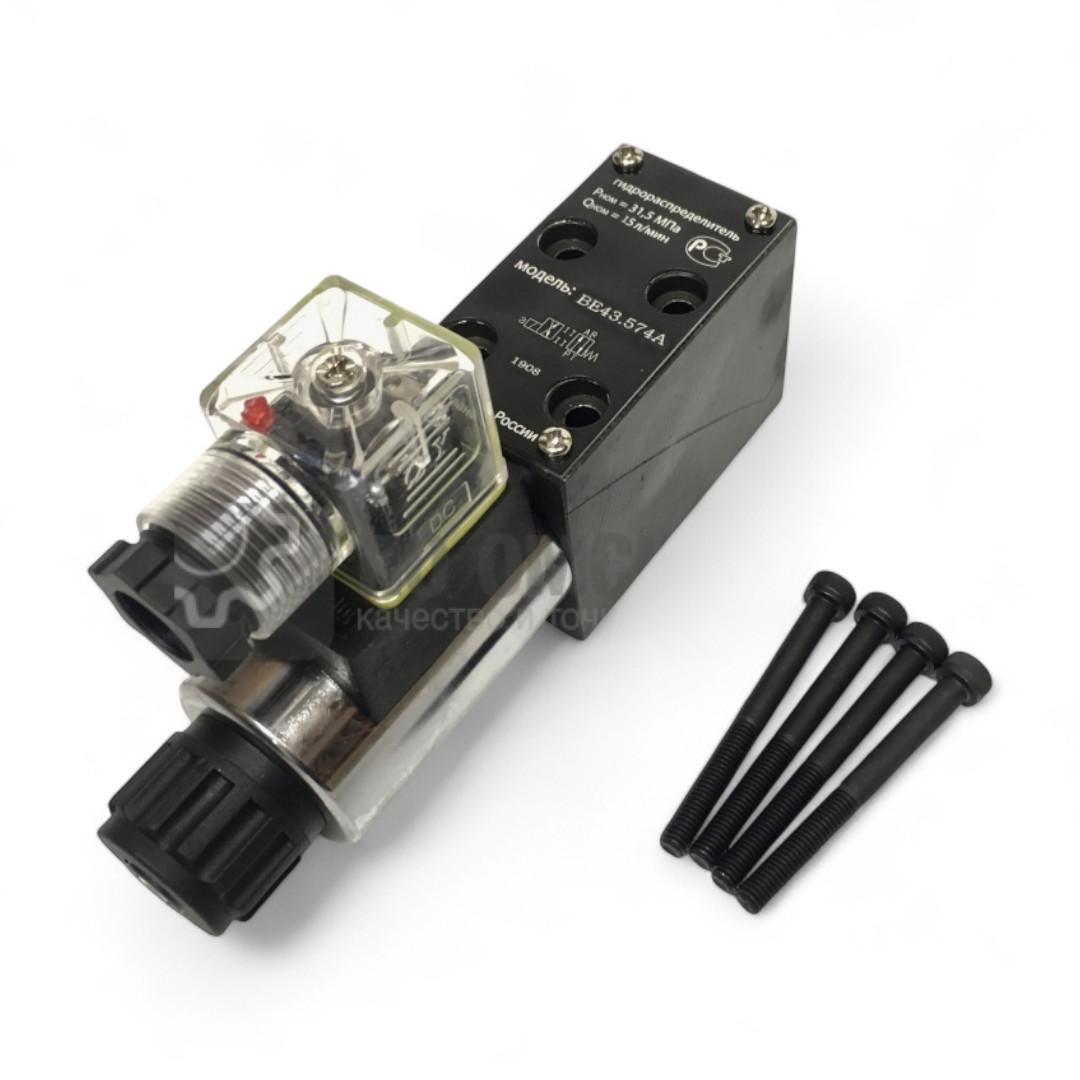

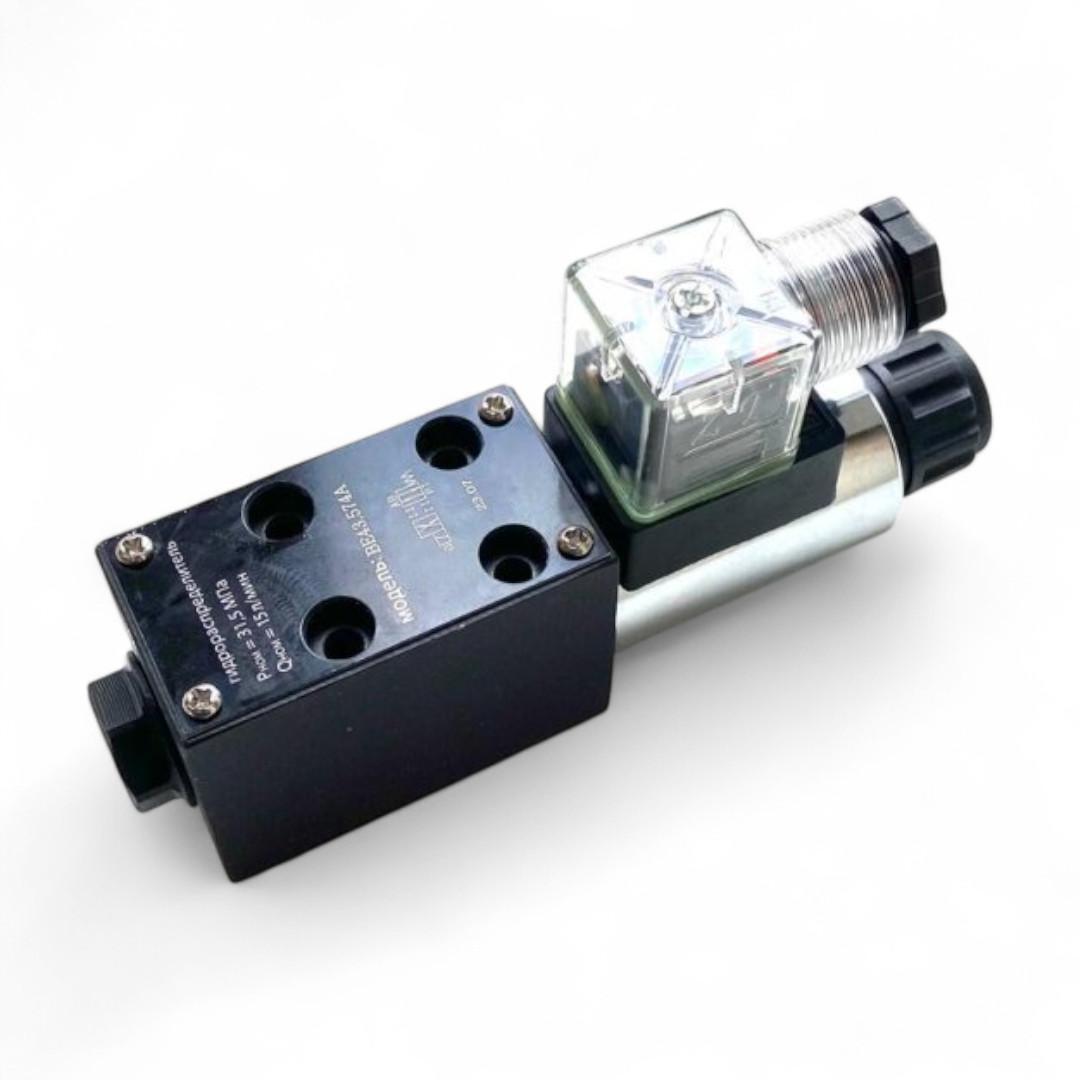

ВЕ43.573 220В — это золотниковый гидрораспределитель с электромагнитным управлением, рассчитанный на условный проход 4 мм и питание катушек от сети 220 В переменного тока. Используется для дистанционного управления запуском, остановкой и направлением потоков рабочей жидкости в гидросистемах промышленного, строительного, мобильного и специализированного оборудования.
Основные технические характеристики
-
Тип устройства: золотниковый гидрораспределитель, трёхпозиционный, электромагнитное управление (двухстороннее)
-

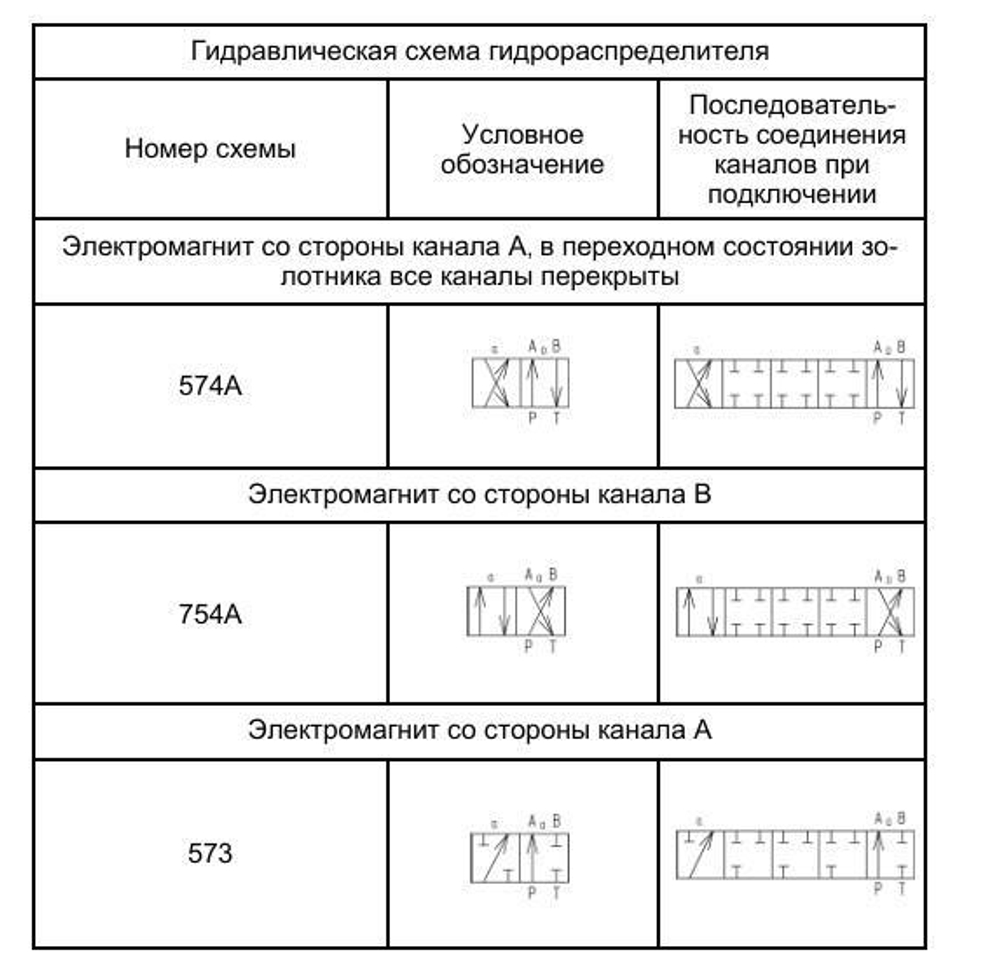

Схема распределения: 573 (четырёхлинейная, три позиции: нейтраль, рабочие направления)
-
Условный проход (Ду): 4 мм
-
Рабочее давление (P, A, B): до 25–32 МПа (250–320 бар)
-
Пробное давление: до 48 МПа
-
Максимальное давление на сливе (T): до 5–6 МПа
-
Максимальный расход рабочей жидкости: до 14–16 л/мин
-
Напряжение электромагнитов: 220 В переменного тока (50 Гц)
-

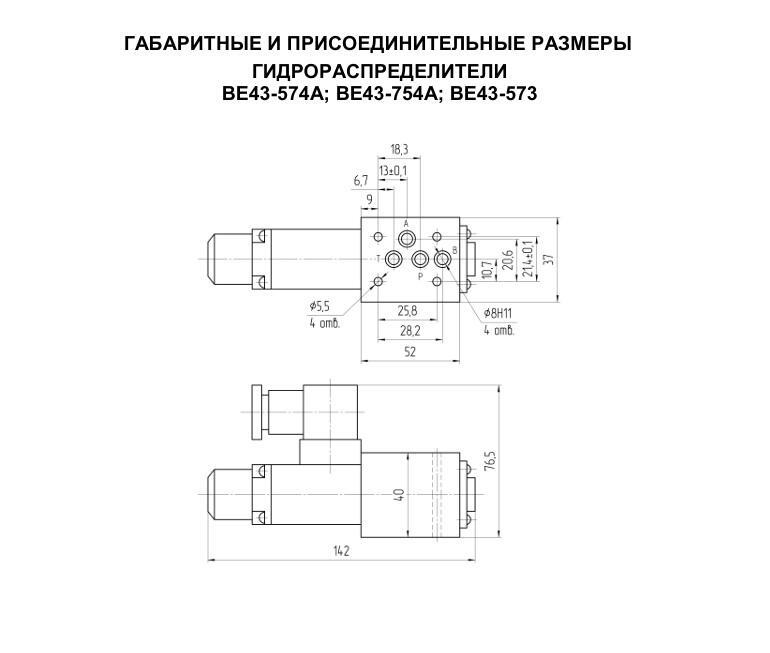

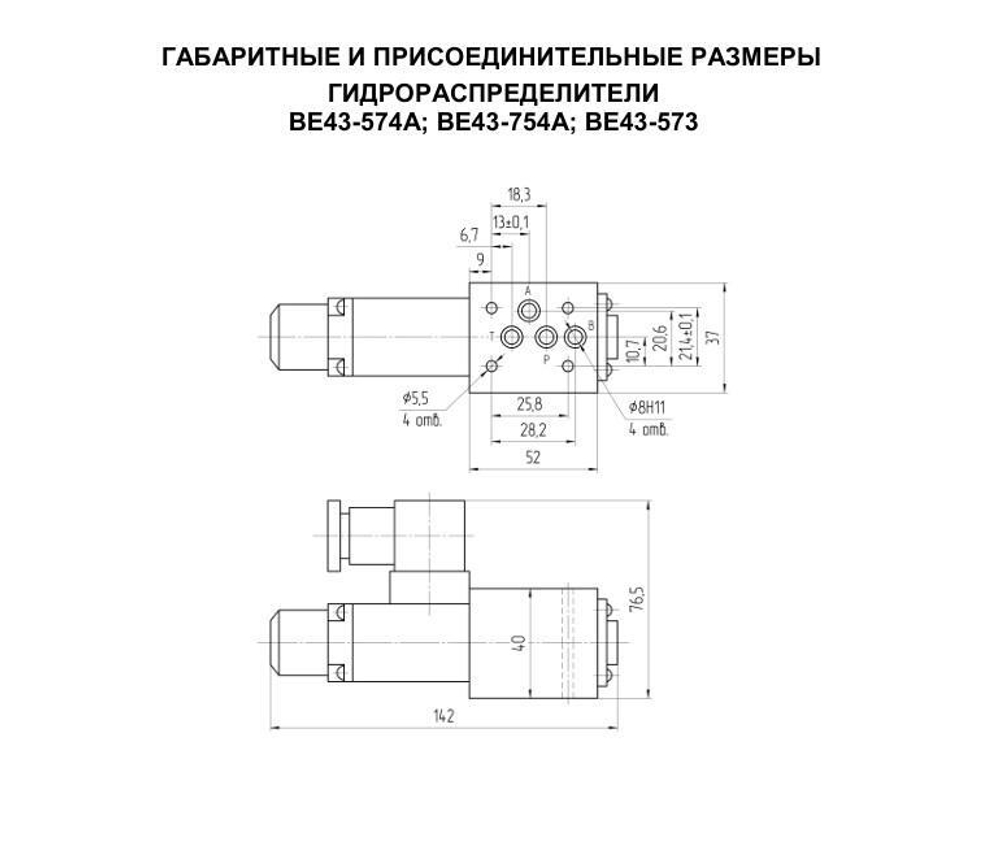

Тип монтажа: плитовой (стыковое подключение по ISO 4401)
-
Степень защиты: IP65
-
Масса: 1–1,4 кг (в зависимости от комплектации)
-
Рабочая жидкость: минеральное масло с вязкостью 2,8–500 мм²/с, фильтрация не грубее 10–25 мкм
-
Частота включений: до 7,200 в час для переменного тока
-
Температура эксплуатации: жидкость –30…+80 °C, окружающая среда –40…+50 °C
Особенности и область применения
-
Позволяет дистанционно управлять запуском, остановкой и перенаправлением потоков в системах с небольшим расходом жидкости.
-
Перемещение золотника осуществляется при подаче питания на катушку; возврат в нейтральное положение — возвратными пружинами.
-
Наличие ручной кнопки для аварийного или сервисного переключения золотника.
-
Унифицированный плитовой монтаж по стандарту ISO 4401 — быстрая замена на российские и зарубежные аналоги без доработки системы.
-
Компактные размеры и высокая частота переключений делают устройство универсальным для применения на станках, прессах, мобильной и промышленной технике.
Аналоги и совместимость
-
Российские: 1РЕ43.573 220В, ПЕ43.573 220В, ВЕ43.573 220В других исполнений
-
Импортные: Bosch Rexroth 4WE5-A/6.2W230NZ4, Yuken, Parker, Atos (при совпадении схемы и параметров)
-
Китайские: 4WE5...220VAC и другие по ISO 4401
Рекомендации по эксплуатации
-
Используйте только чистое и фильтрованное минеральное масло соответствующей вязкости.
-
Не превышайте заявленные рабочие параметры по давлению и расходу.
-
При подборе либо замене строго сверяйте схему золотника, параметры катушек и размеры плитового монтажа.
-
Регулярно проводите обслуживание: контролируйте герметичность соединений, исправность электромагнитов и уплотнений.
ВЕ43.573 220В — это универсальное решение для надёжного управления малыми потоками рабочей жидкости, идеально подходящее для современных гидросистем с сетевым питанием 220 В и компактными габаритами.
