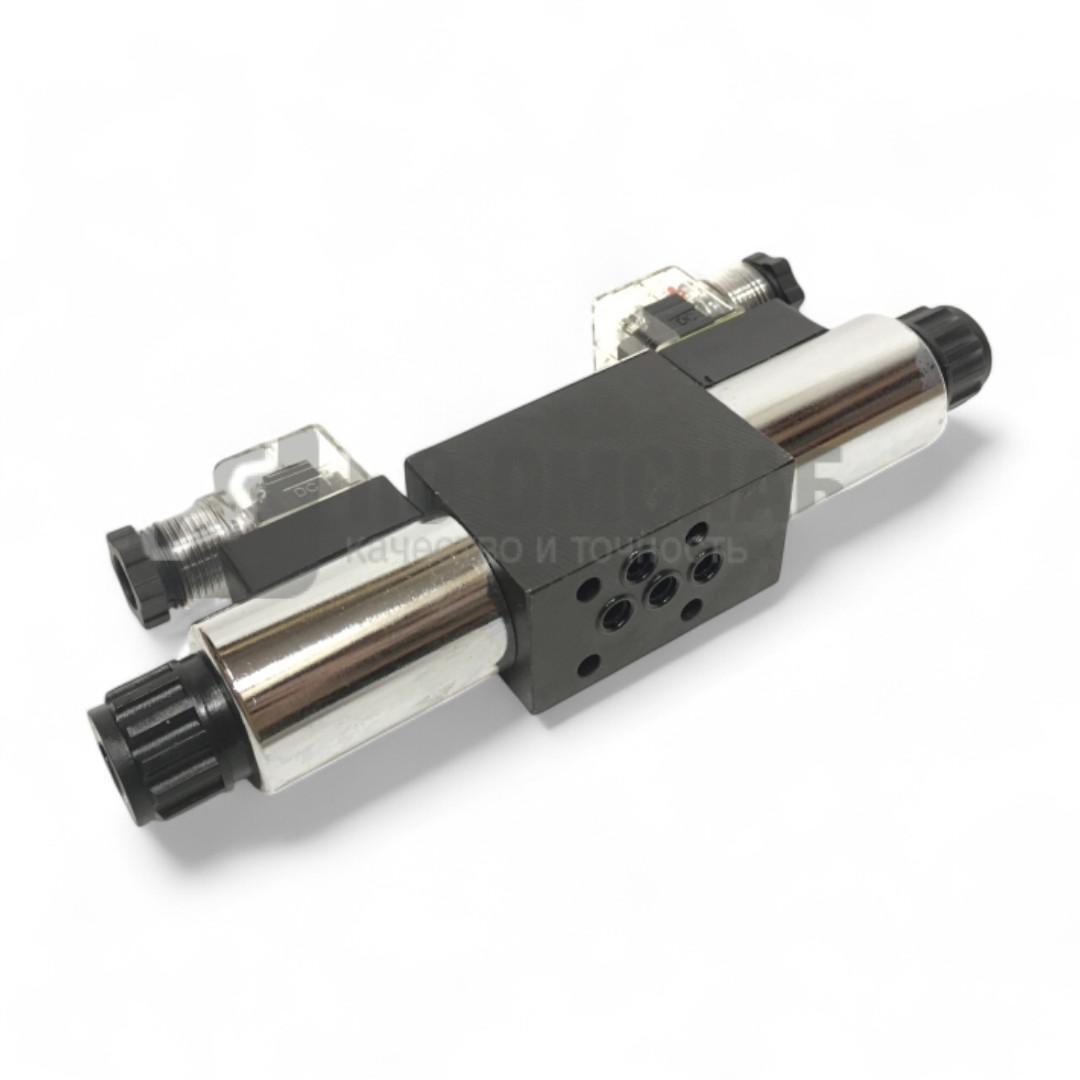

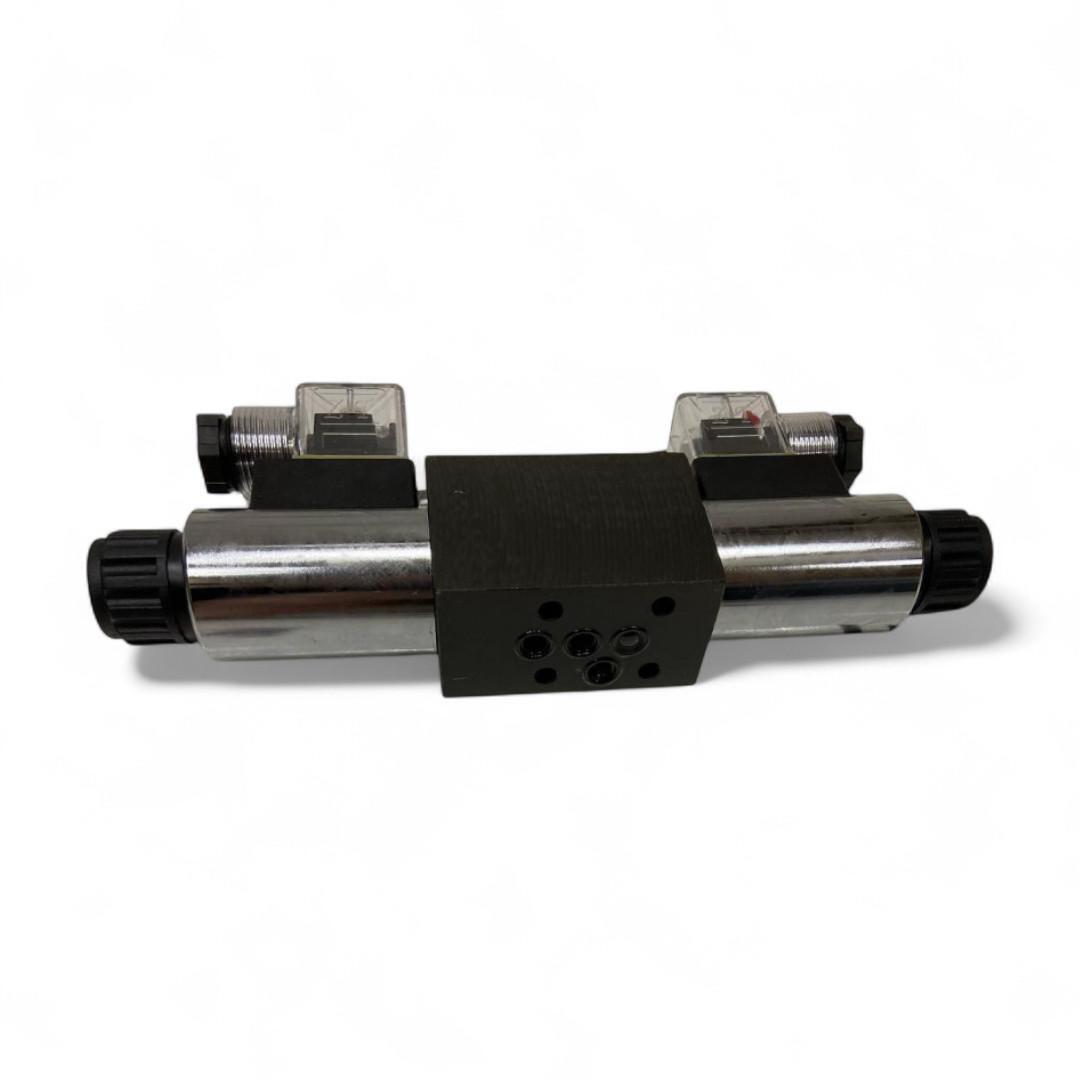

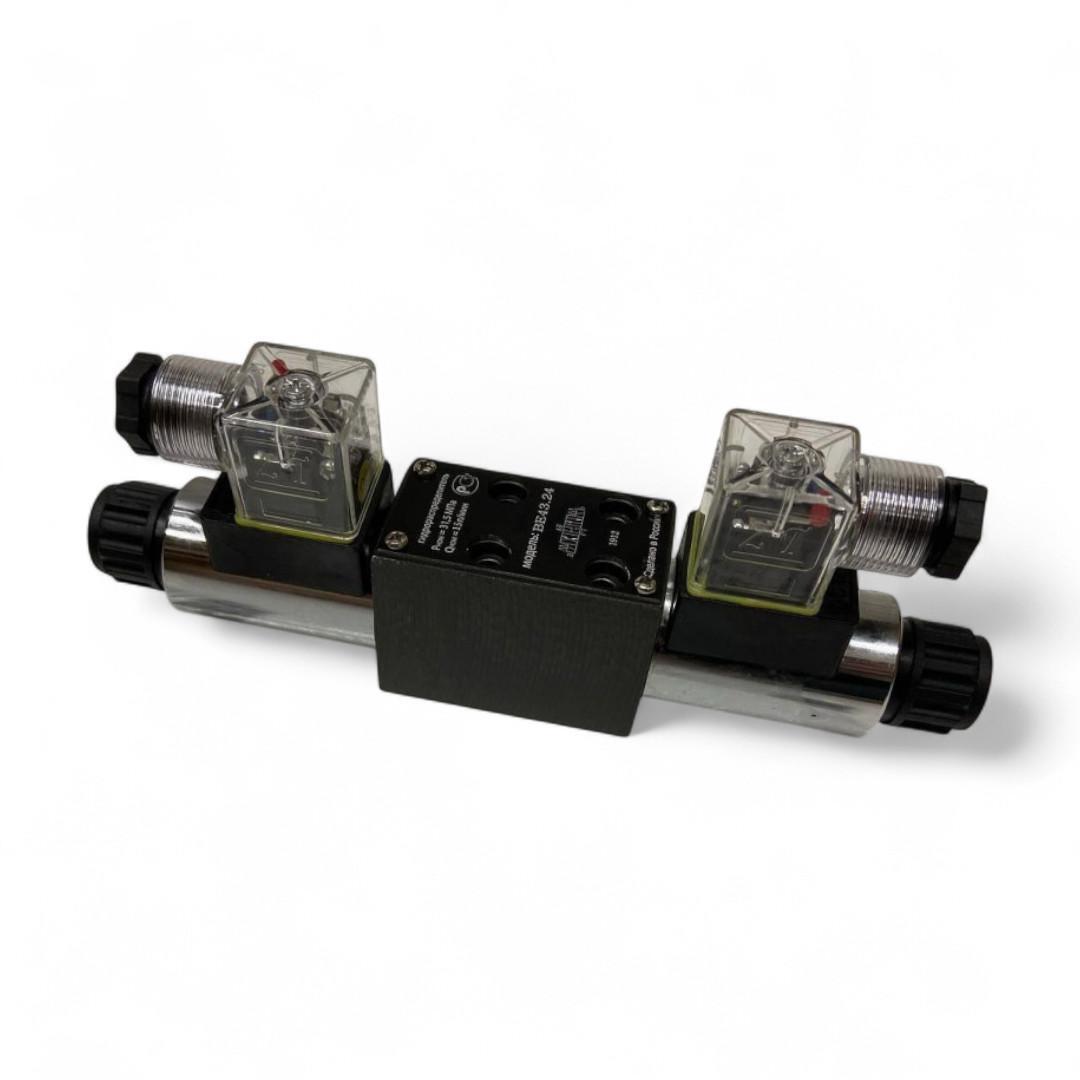

ВЕ 43.44 Г24 — это золотниковый гидрораспределитель с условным проходом 4 мм, трёхпозиционной схемой (44), двумя катушками на 24 В постоянного тока и плитовым способом монтажа. Применяется для дистанционного управления рабочими потоками в гидросистемах промышленного, строительного, мобильного, транспортного и специального оборудования.
Основные технические характеристики
-
Тип устройства: золотниковый гидрораспределитель, трёхпозиционный, электромагнитное управление (двухстороннее)
-
Схема распределения: 44 (четырёхлинейная, три позиции)
-
Условный проход (Ду): 4 мм
-
Номинальное давление на входе (P, A, B): до 25 МПа
-
Максимальное давление на сливе (T): до 6 МПа
-
Максимальный расход рабочей жидкости: до 14–16 л/мин
-
Рабочая жидкость: минеральное масло, вязкость 2,8–380 мм²/с
-
Фильтрация: не грубее 10–25 мкм
-
Напряжение питания катушки: 24 В постоянного тока
-
Степень защиты: IP65
-
Масса: около 1,4 кг (при двух катушках)
-
Частота включений: до 15 000 в час (DC)
-

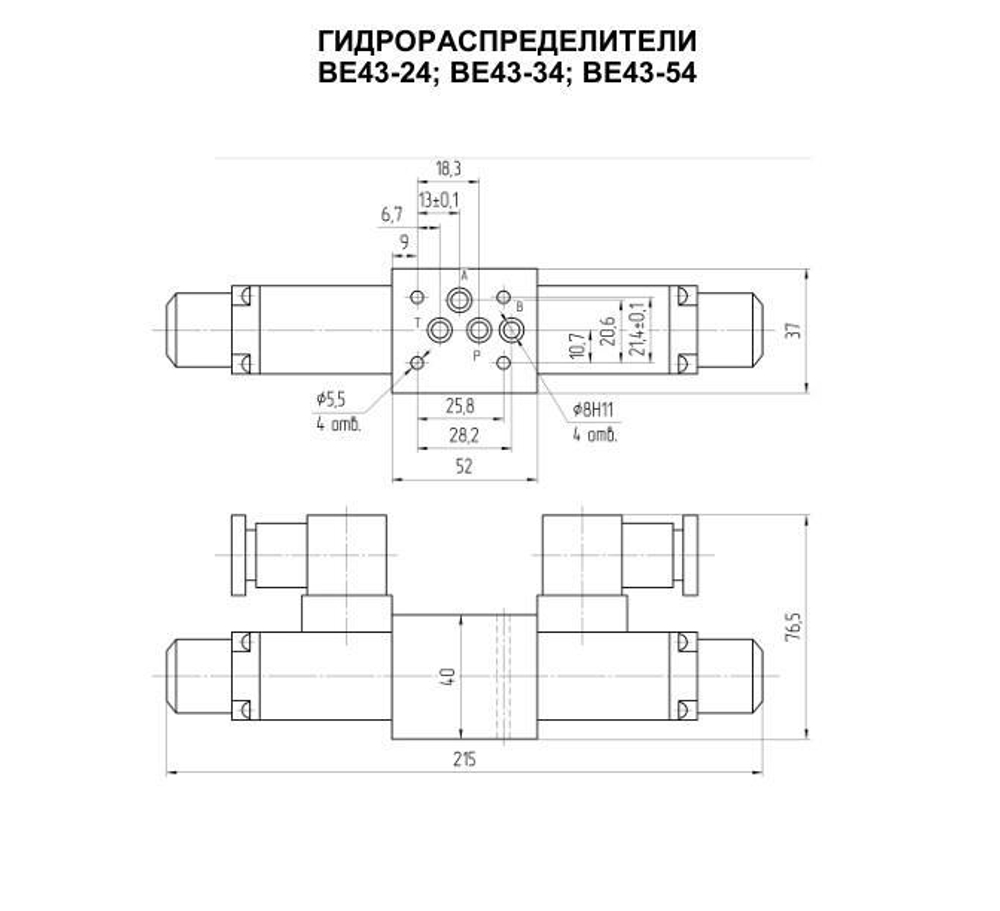

Тип монтажа: плитовой (стыковое подключение по ISO 4401/CETOP 5)
Особенности и область применения
-

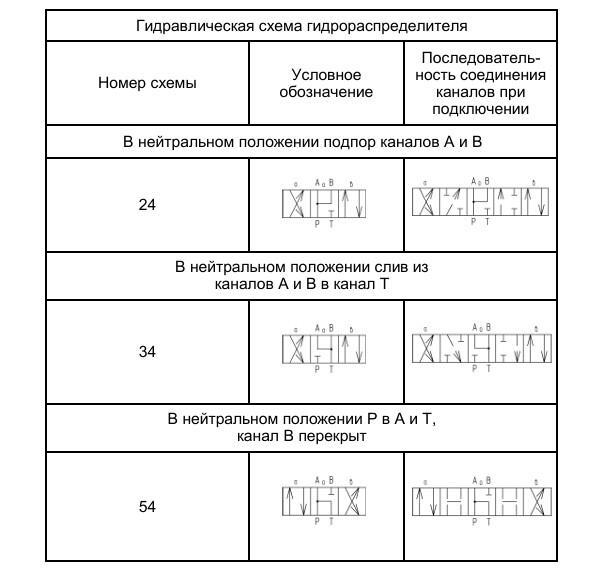

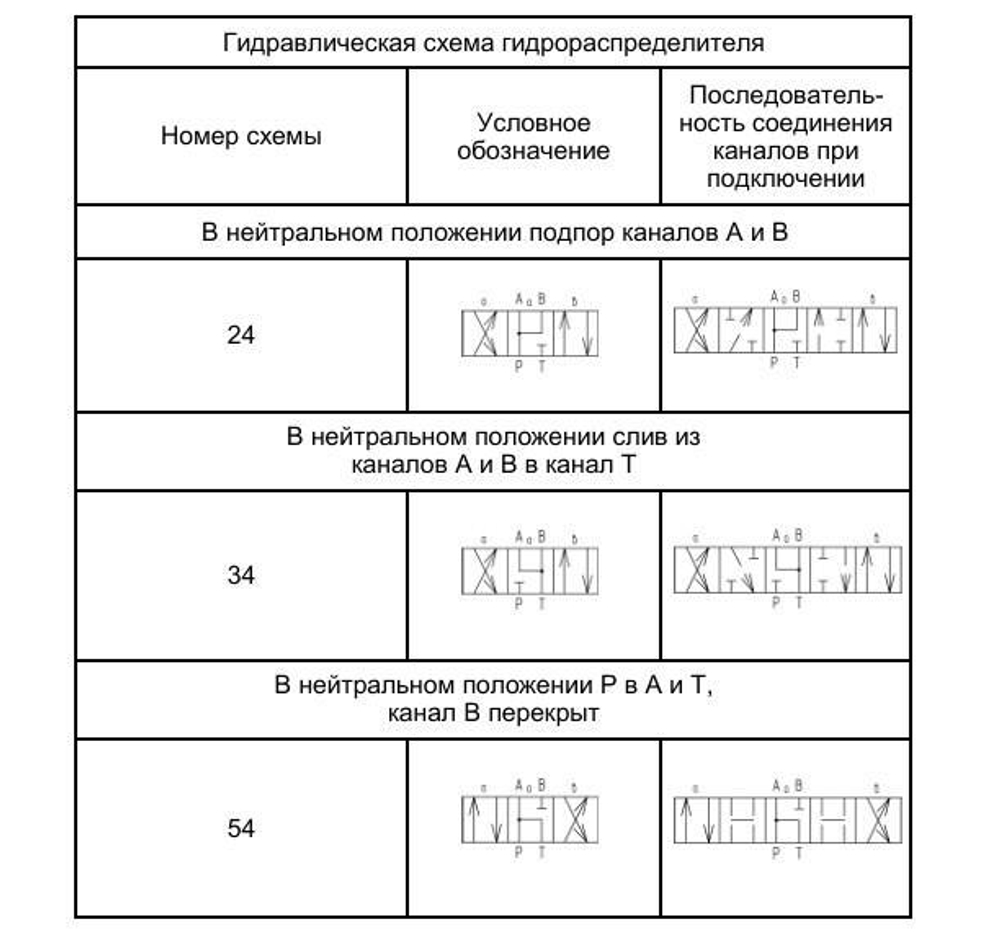

Центральная позиция золотника — нейтральная: при этом оба рабочих канала (A и B) могут быть перекрыты либо соединены со сливом (T), в зависимости от исполнения.
-
Позволяет точно и дистанционно управлять запуском, остановкой и направлением рабочих потоков исполнительных механизмов.
-
Перемещение золотника осуществляется при подаче питания на соответствующую катушку; возврат в нейтраль — возвратными пружинами.
-
Оборудован ручной кнопкой для аварийного или сервисного переключения золотника.
-
Используется на промышленном оборудовании, прессах, станках, подъёмниках, специализированных и мобильных гидросистемах с малыми расходами масла.
-
Унифицированные плитовые размеры — возможна быстрая замена на российские и импортные аналоги Bosch Rexroth, Parker, Yuken, Atos и др. без доработки гидросистемы.
Аналоги и совместимость
-
Российские: 1РЕ43.44 Г24, ПЕ43.44 Г24, ВЕ43.44 Г24 других исполнений
-
Импортные: Bosch Rexroth 4WE5...G24 (CETOP 5/ISO 4401), Parker, Yuken, Atos и др. — совпадение схемы и электрической части
-
Китайские: 4WE5...G24 по ISO 4401
Рекомендации по эксплуатации
-
Используйте только чистое, корректно фильтрованное минеральное масло.
-
Не превышайте нормативные параметры по давлению, расходу и температуре.
-
Обеспечьте совпадение схемы золотника, параметров катушек и монтажной плиты при замене.
-
Регулярно проверяйте герметичность соединений, состояние электромагнитов, возвратных пружин и уплотнений.
ВЕ 43.44 Г24 — надёжное, универсальное решение для дистанционного управления малыми рабочими потоками в современных гидросистемах, полностью совместимое с международными промышленными стандартами монтажа и управления.
