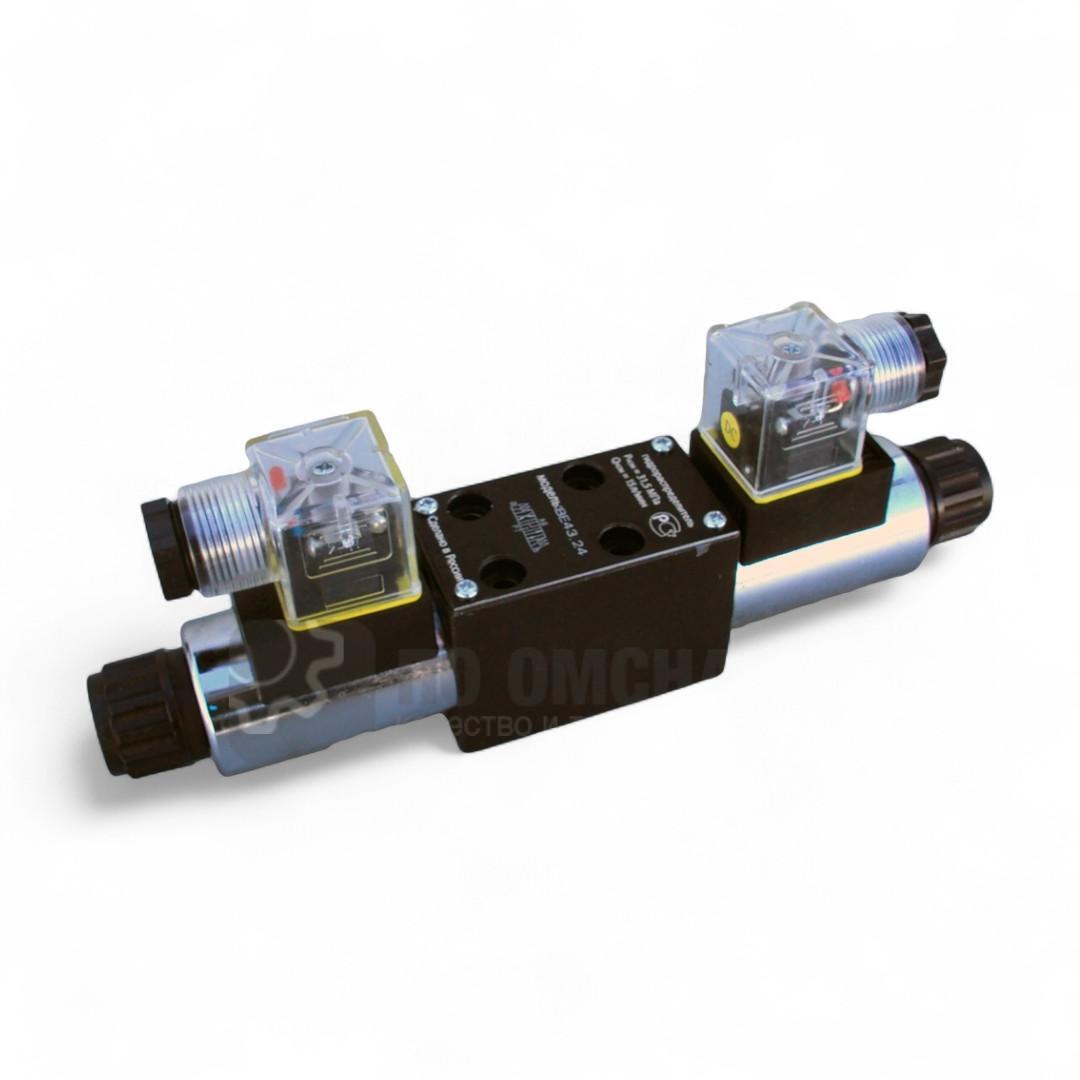

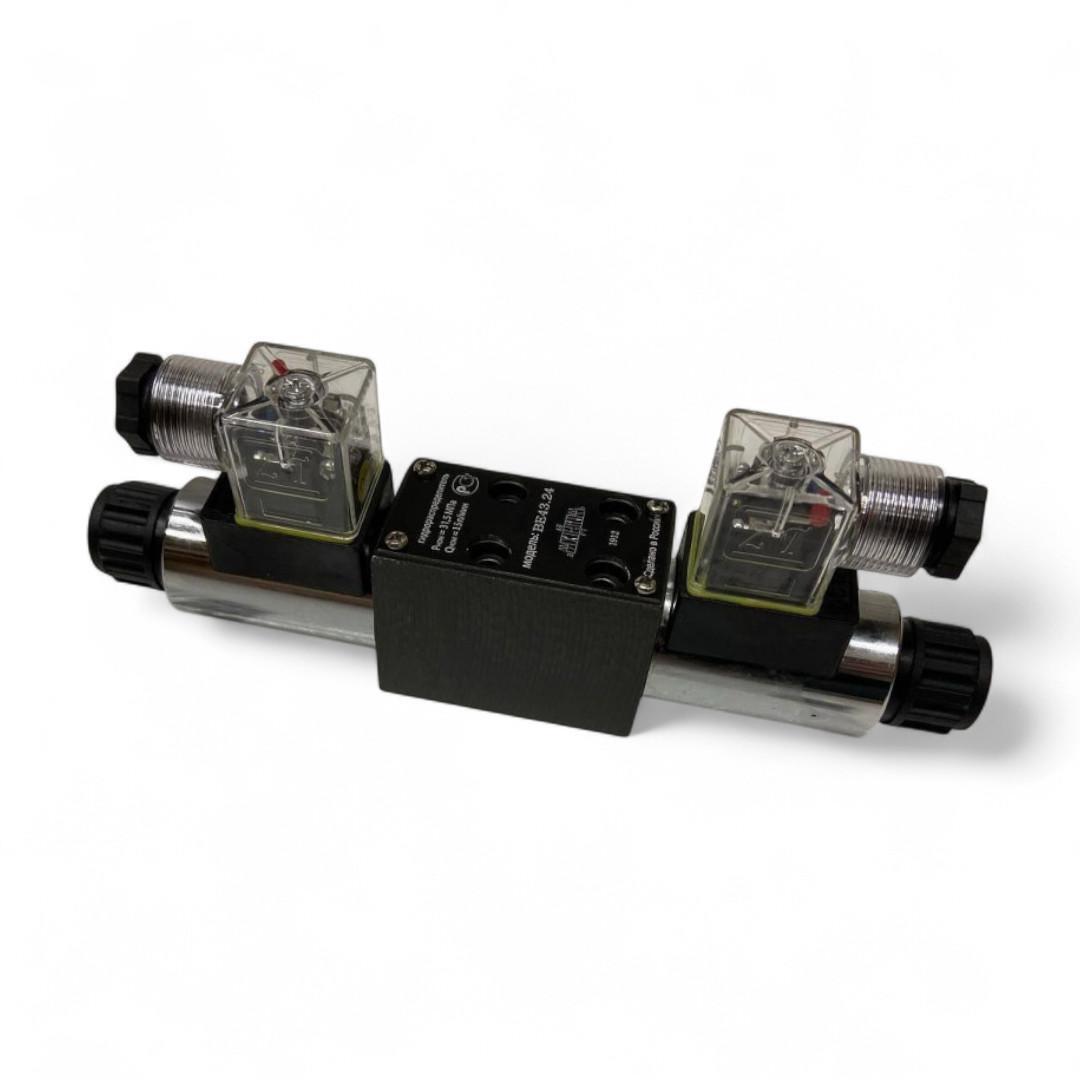

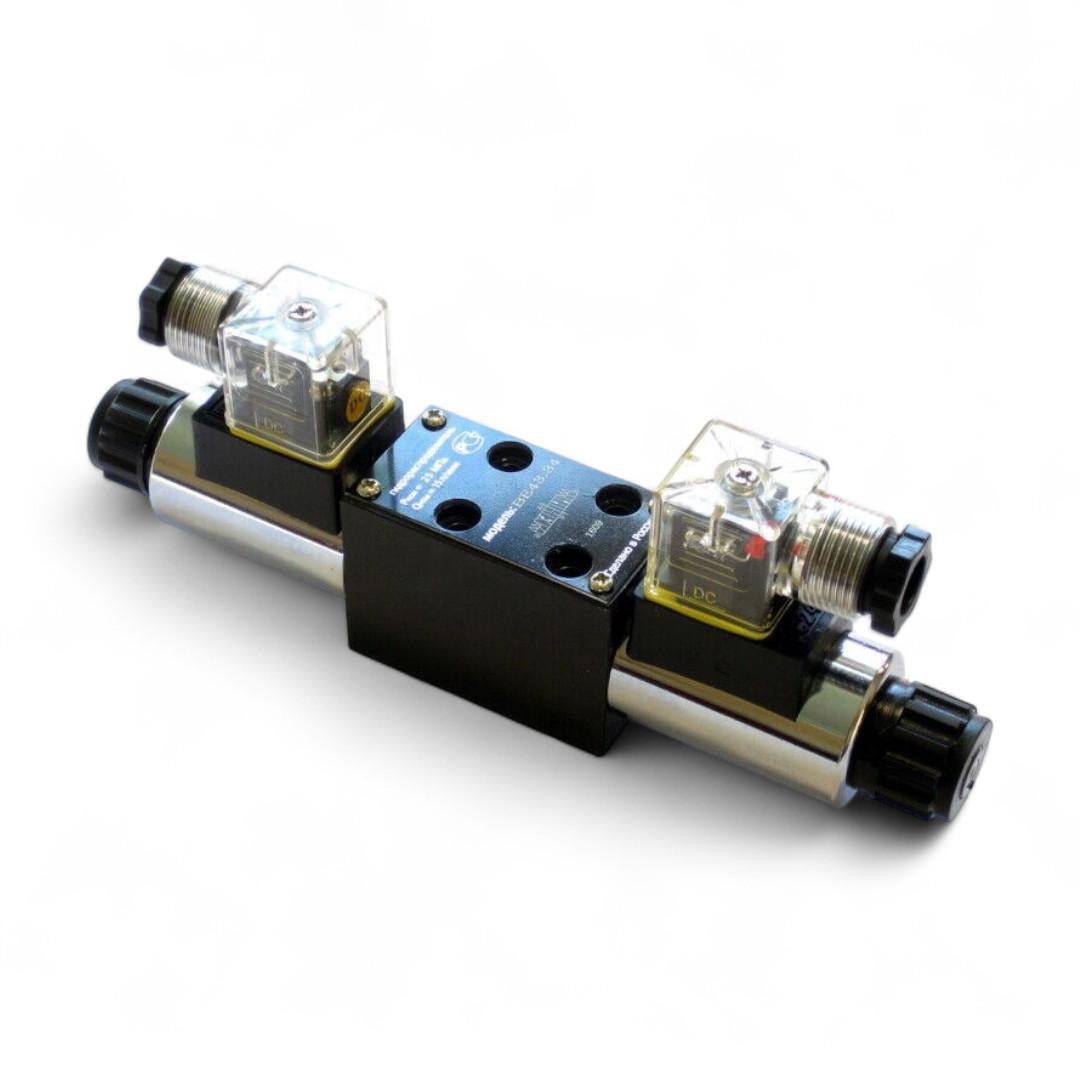

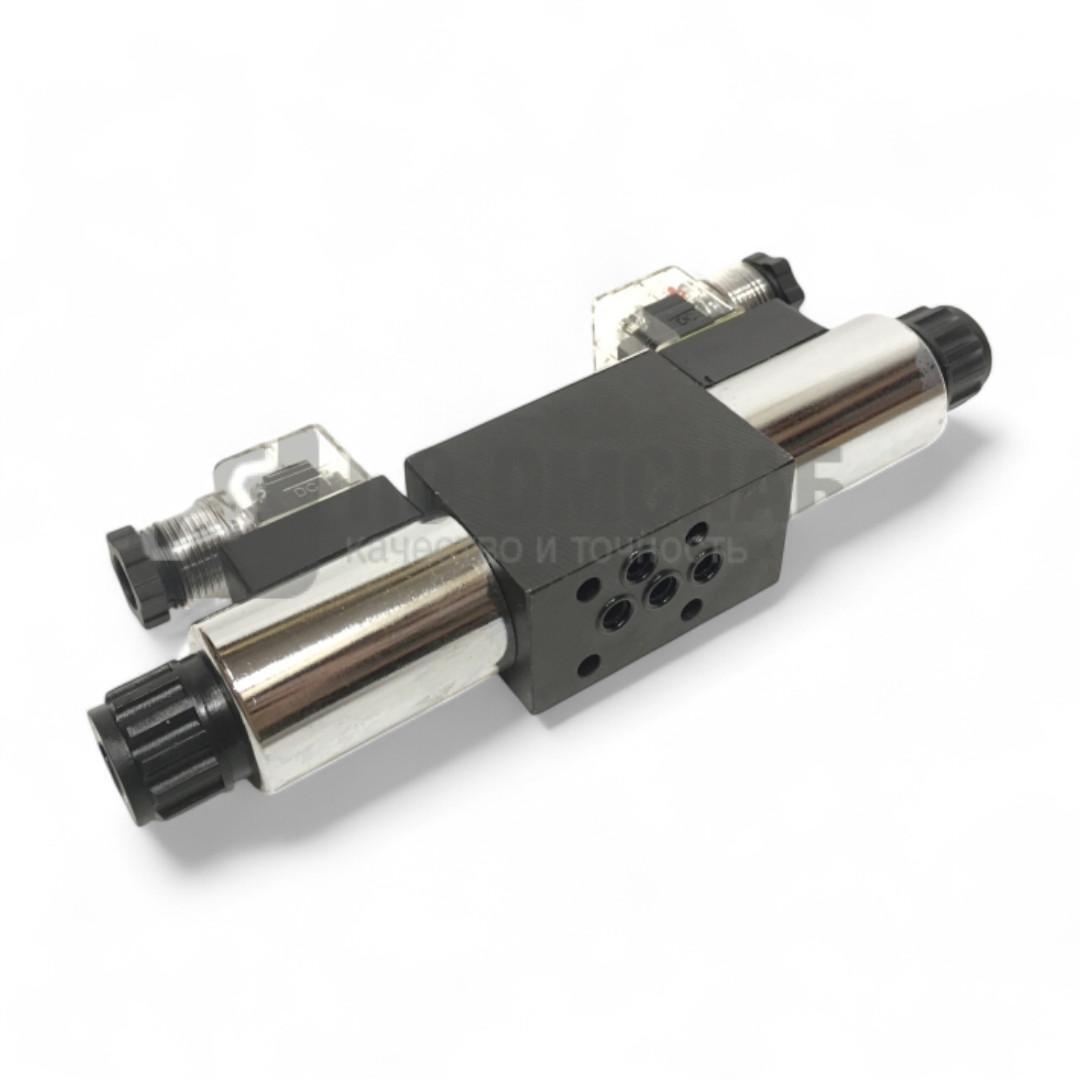

ВЕ43.44 220В — это золотниковый трёхпозиционный гидрораспределитель с электромагнитным управлением, предназначенный для дистанционного управления рабочими потоками в гидросистемах промышленного, строительного, транспортного и мобильного оборудования. Устройство рассчитано на условный проход 4 мм и питание катушек от сети 220 В переменного тока.
Основные технические характеристики
-
Тип устройства: золотниковый гидрораспределитель, трёхпозиционный, электромагнитное (двухстороннее) управление
-

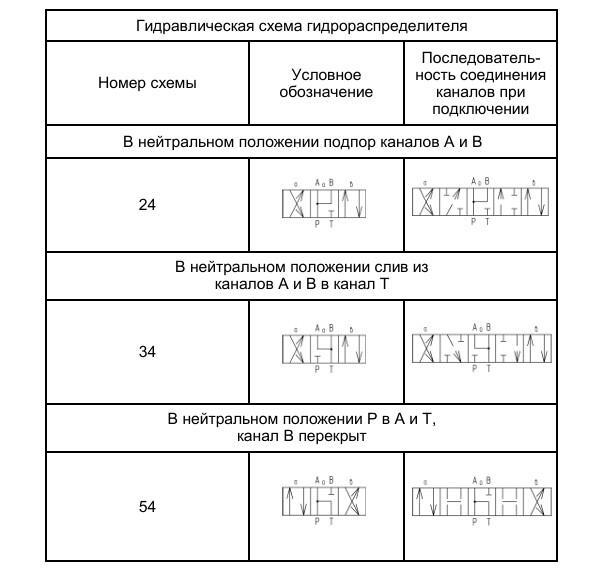

Схема распределения: 44 (четырёхлинейная, три позиции)
-
Условный проход (Ду): 4 мм
-
Рабочее давление на входе (P, A, B): до 25 МПа
-
Максимальное давление на сливе (T): до 6 МПа
-
Максимальный расход рабочей жидкости: до 14–16 л/мин
-
Рабочая жидкость: минеральное масло, вязкость 2,8–380 мм²/с (номинал — 37 мм²/с при 55 °C)
-
Фильтрация: не грубее 10–25 мкм
-
Напряжение питания катушки: 220 В переменного тока, 50 Гц
-
Степень защиты: IP65
-
Масса: около 1,4 кг (с двумя катушками)
-

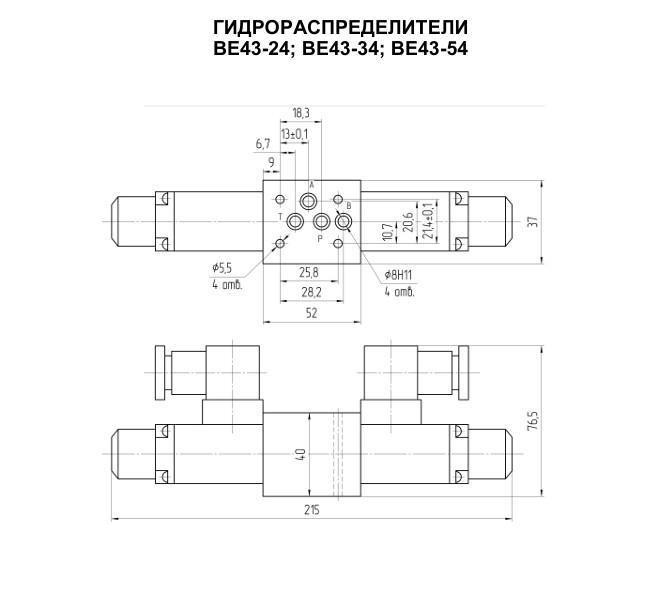

Монтаж: плитовой (стыковое подключение по ISO 4401/CETOP 5)
-
Частота включений: до 7,200 в час для AC
-
Максимальная температура соленоида: 150 °C
-
Температура рабочей жидкости: –20…+70 °C
Особенности и область применения
-
Центральная позиция золотника — нейтральная: рабочие каналы A и B могут быть перекрыты или соединены со сливом T в зависимости от исполнения.
-
Обеспечивает точное и дистанционное управление пуском, остановом и направлением потоков рабочих механизмов.
-
Перемещение золотника — при подаче питания на выбранную катушку; возврат в нейтраль — возвратными пружинами.
-
Оборудован ручной кнопкой аварийного или сервисного переключения золотника.
-
Компактный корпус, унифицированный плитовой монтаж по международному стандарту — быстрая замена российскими и импортными аналогами без доработки системы.
-
Используется для управления цилиндрами, гидромоторами, прессами, станками, подъёмниками и другой гидравлической техникой с малыми рабочими расходами.
Аналоги и совместимость
-
Российские: 1РЕ43.44 220В, ПЕ43.44 220В, ВЕ43.44 220В других исполнений
-
Импортные: Bosch Rexroth 4WE5...220VAC, Parker, Yuken, Atos (важно совпадение схемы золотника, напряжения и плитового монтажа)
-
Китайские: 4WE5...220VAC по ISO 4401
Рекомендации по эксплуатации
-
Используйте только чистое, корректно фильтрованное минеральное масло.
-
Не превышайте нормативные параметры давления, расхода и температуры.
-
При подборе и замене строго сверяйте исполнение схемы золотника, параметры катушек и габариты монтажной плиты.
-
Регулярно обслуживайте: контролируйте герметичность соединений, состояние электромагнитов, уплотнений и возвратных пружин.
ВЕ43.44 220В — это надёжное, компактное решение для дистанционного управления малыми рабочими потоками в гидросистемах с питанием катушек от сети 220 В, полностью совместимое с международными промышленными стандартами.
