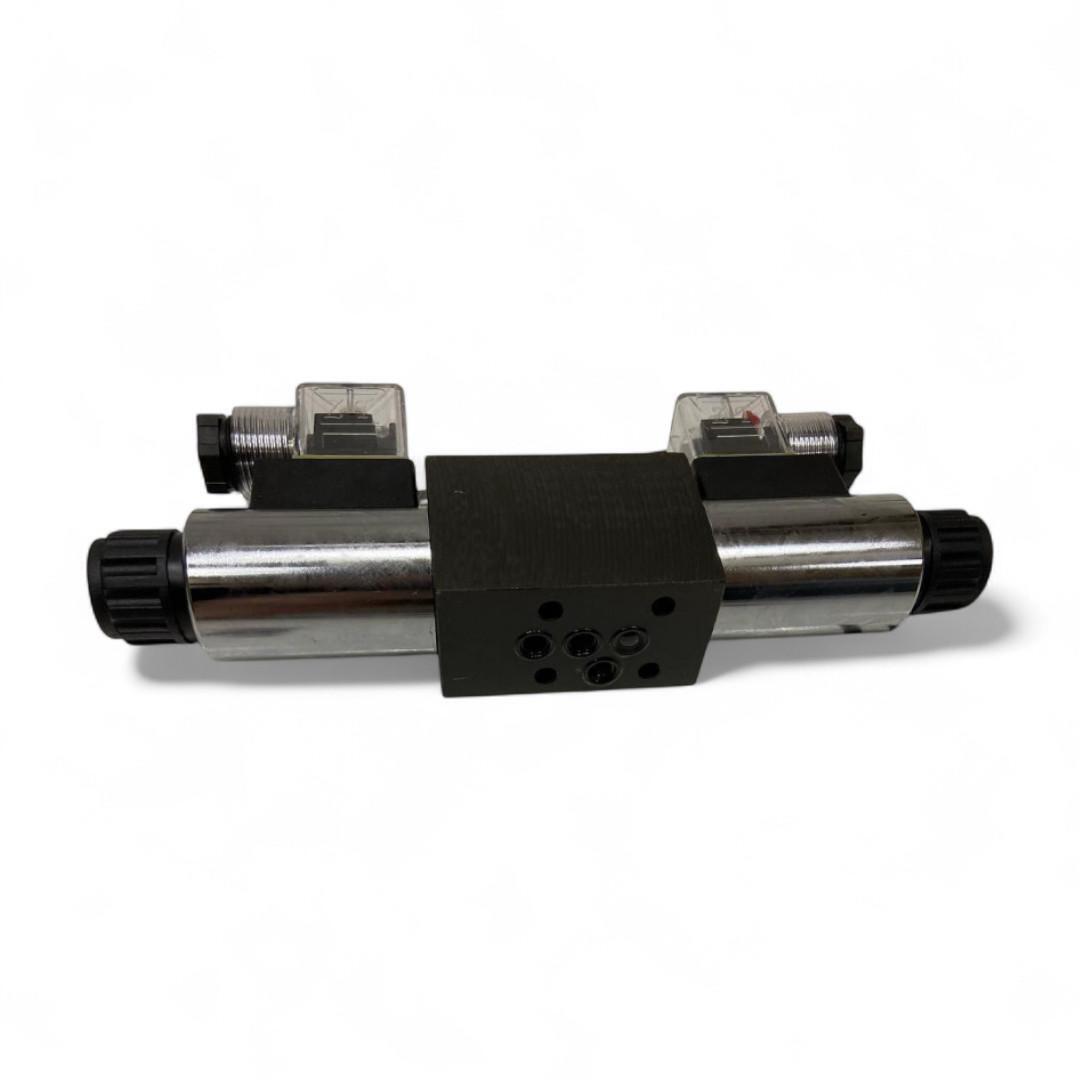

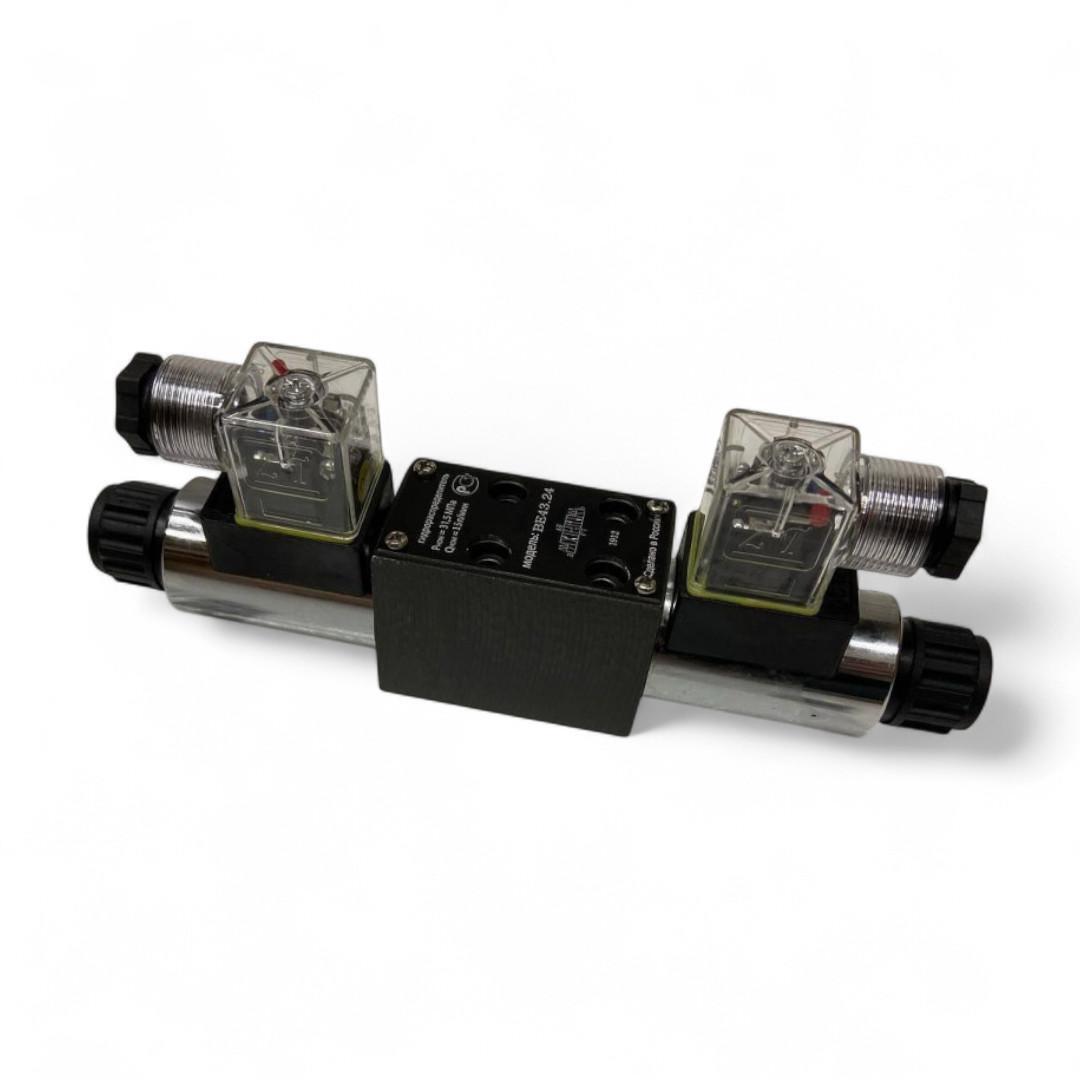

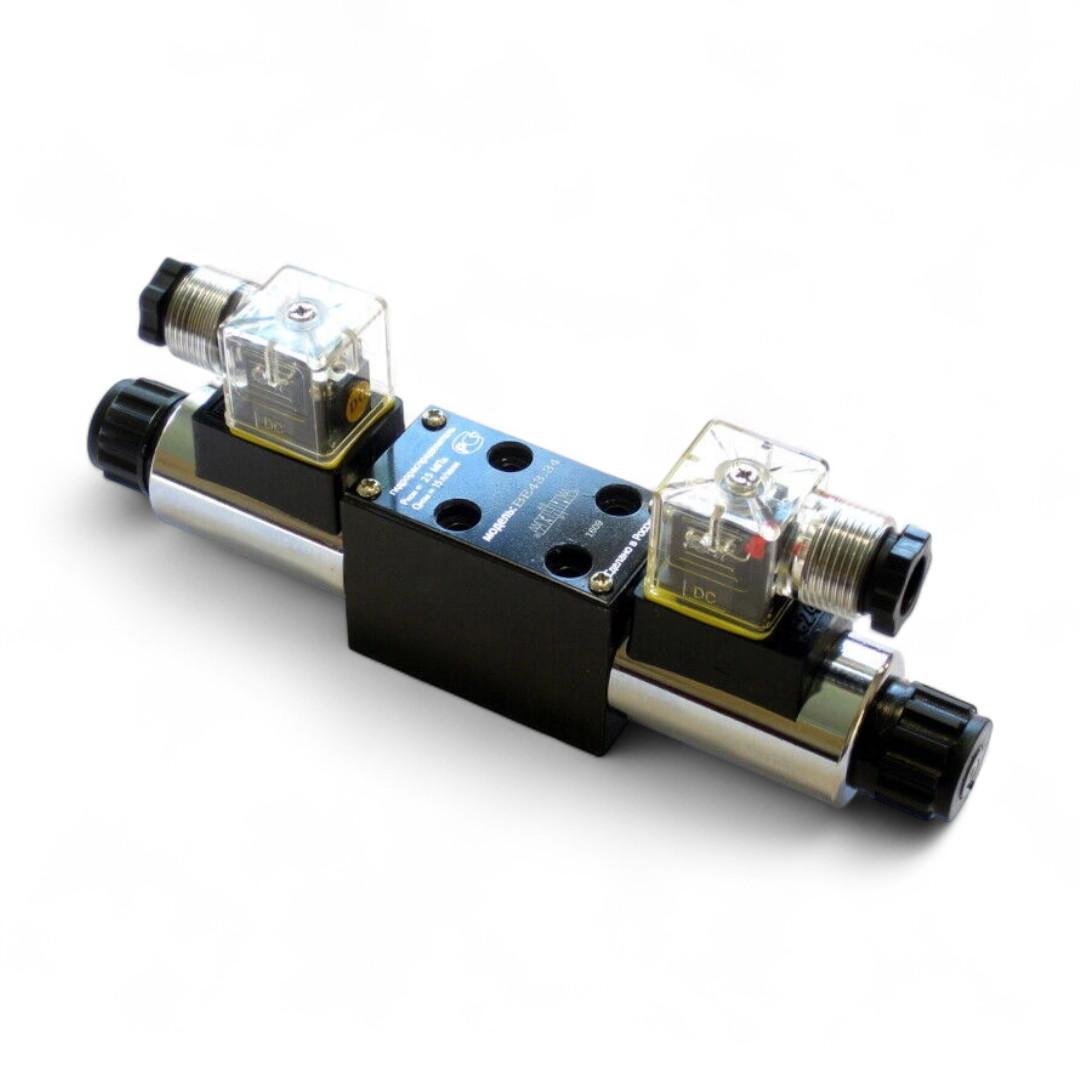

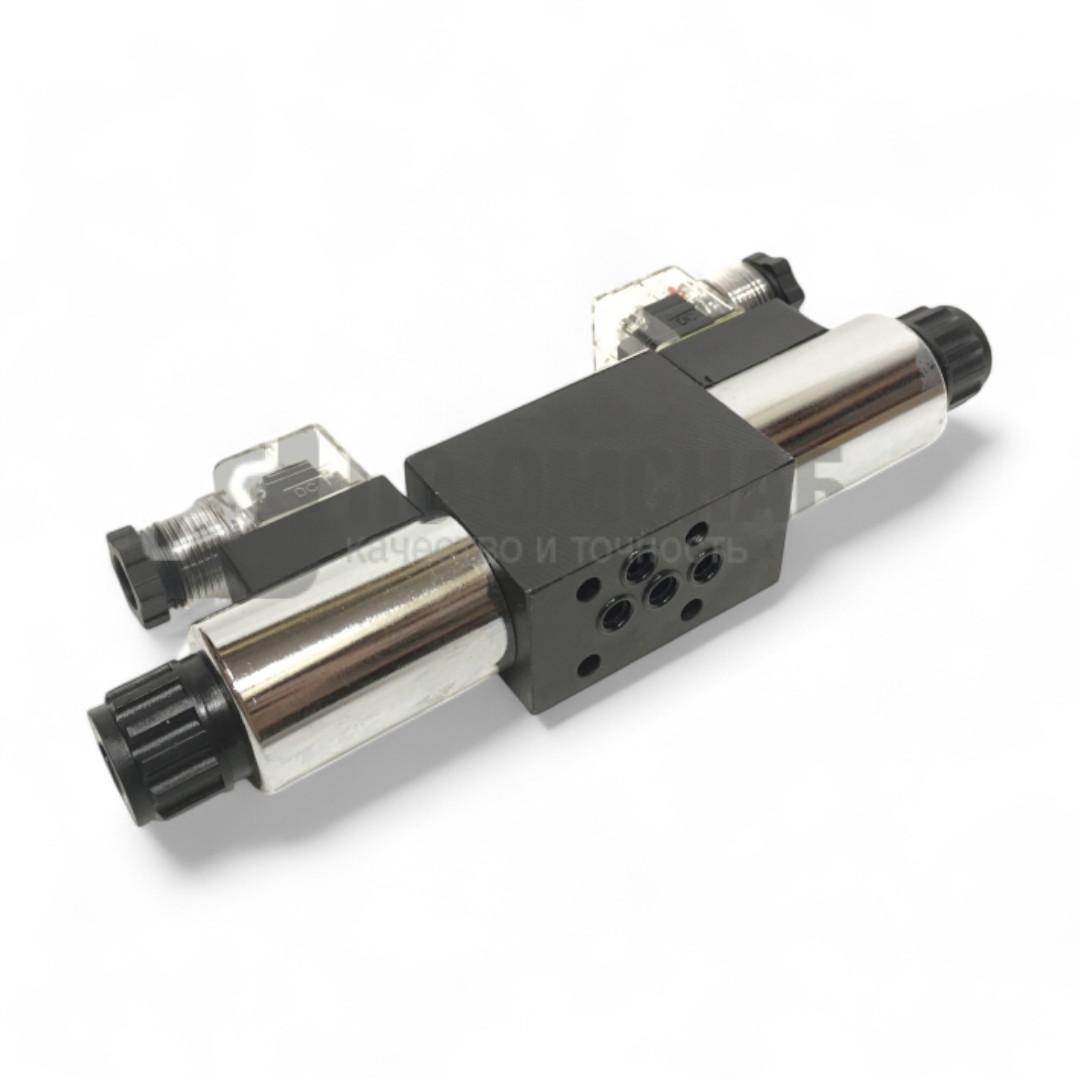

ВЕ 43.34 Г24 — это золотниковый гидрораспределитель с условным проходом 4 мм, трёхпозиционной схемой (34), двумя катушками на 24 В постоянного тока и плитовым способом монтажа. Предназначен для дистанционного управления направлением потока рабочей жидкости в гидросистемах промышленного, строительного, мобильного и специализированного оборудования.
Основные технические характеристики
-
Тип устройства: золотниковый гидрораспределитель, трёхпозиционный, электромагнитное управление (двухстороннее)
-

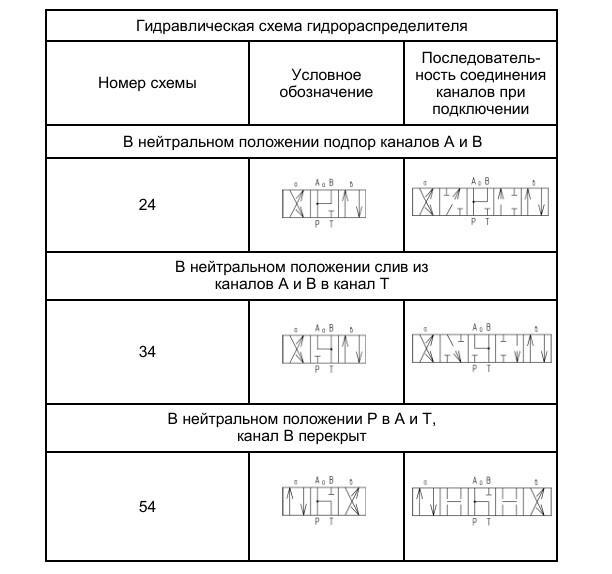

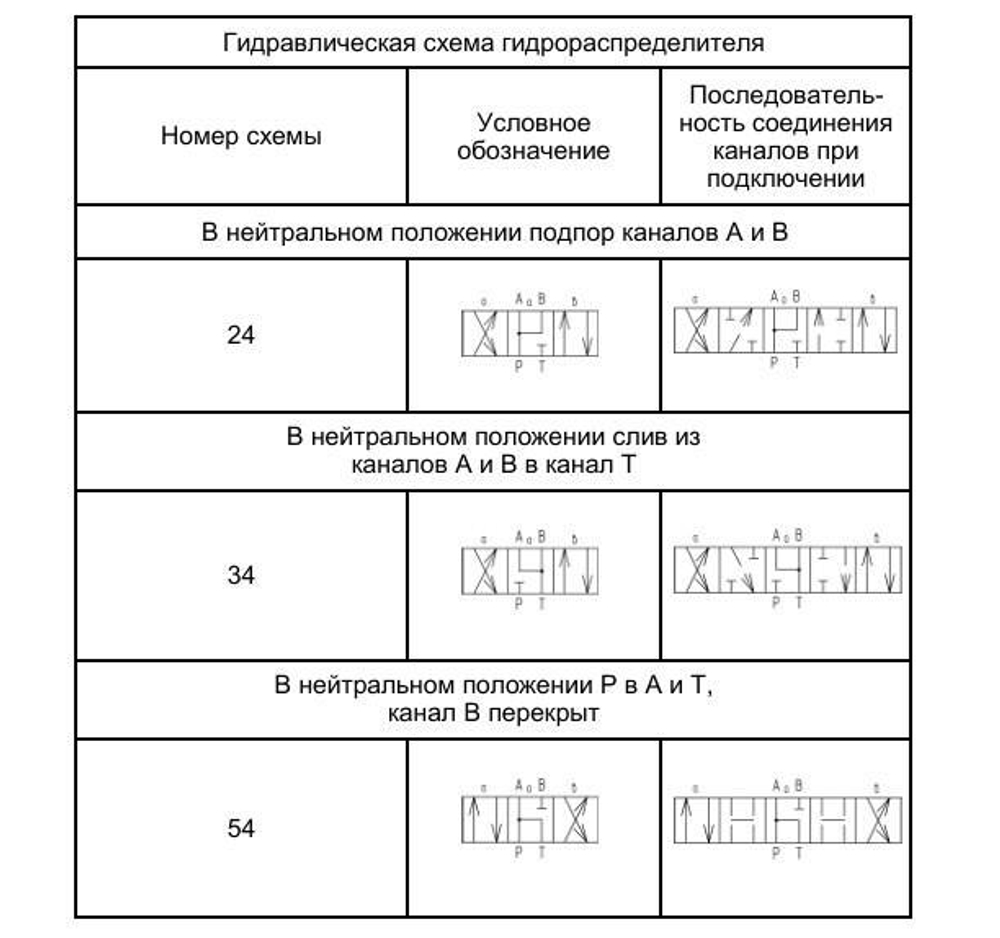

Схема распределения: 34 (четырёхлинейная, три позиции)
-
Условный проход (Ду): 4 мм
-
Номинальное давление на входе (P, A, B): до 25 МПа
-
Максимальное давление на сливе (T): до 6 МПа
-
Расход рабочей жидкости: до 14–16 л/мин
-
Рабочая жидкость: минеральное масло, вязкость 2,8–380 мм²/с (номинально — 37 мм²/с при 55 °C)
-
Тонкость фильтрации: не грубее 10 мкм
-
Температура рабочей жидкости: –20…+70 °C (рекомендуемая 40–55 °C)
-
Напряжение питания катушки: 24 В постоянного тока (есть исполнения на 110 и 220 В переменного тока)
-
Частота включений: до 15 000 в час (DC)
-
Пылевлагозащита: IP65
-
Масса: около 1,4 кг (при двух катушках)
-

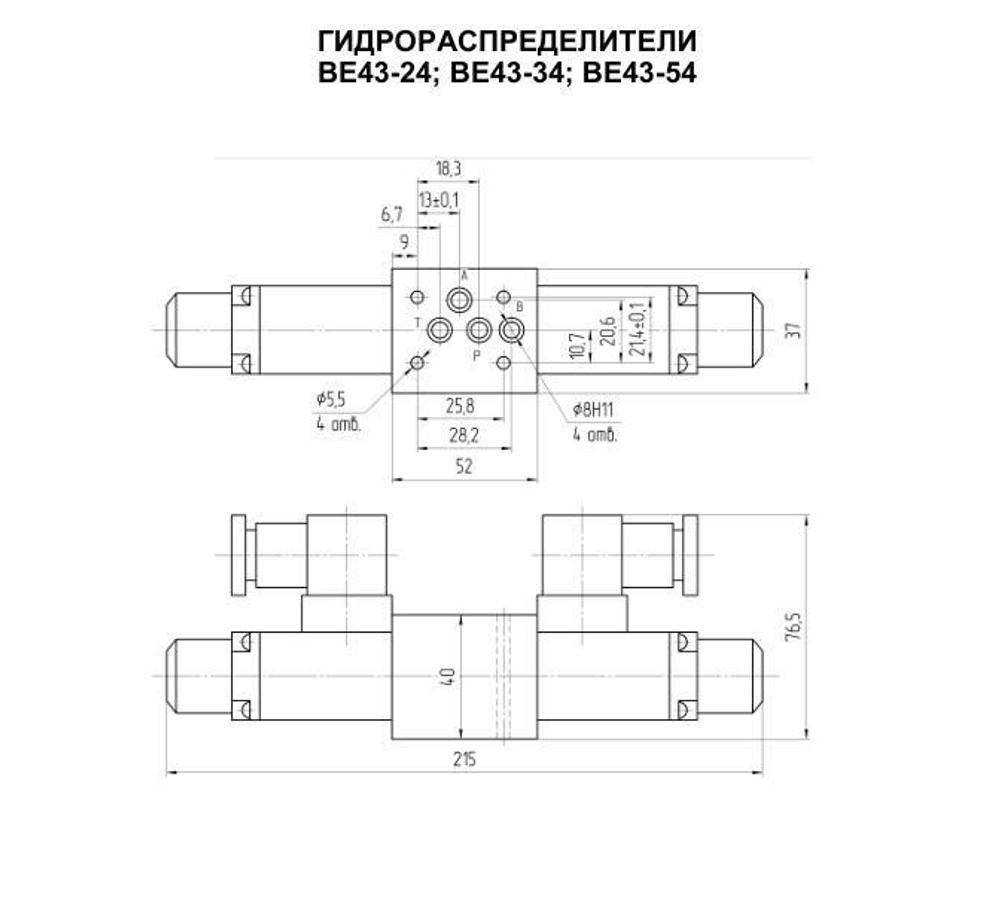

Габариты: плитовой монтаж по ISO 4401/CETOP 5, простая замена на аналоги
Особенности и применение
-
Центральная позиция золотника — нейтральная: в этом положении оба рабочих канала (A и B) соединены со сливом (T).
-
Позволяет дистанционно управлять запуском, остановом и направлением потоков рабочей жидкости.
-
Перемещение золотника — при подаче питания на соответствующую катушку; возврат в нейтраль — пружиной.
-
Оборудован ручной кнопкой для аварийного или сервисного переключения.
-
Используется для управления цилиндрами, гидродвигателями и другими механизмами с малыми расходами масла.
Аналоги и совместимость
-
Российские: 1РЕ43.34 Г24, ПЕ43.34 Г24, ВЕ43.34 Г24 других исполнений
-
Импортные: Bosch Rexroth 4WE5..., Yuken, Parker, Atos (важно совпадение схемы, напряжения и плиты)
-
Китайские: 4WE5...G24 по ISO 4401
Рекомендации по эксплуатации
-
Используйте только чистое, правильно фильтрованное минеральное масло.
-
Не превышайте рабочие значения давления и расхода.
-
При замене сверяйте исполнение схемы золотника, параметры катушек и размеры монтажной плиты.
-
Регулярно контролируйте состояние уплотнений, герметичность соединений и исправность электромагнитов.
ВЕ 43.34 Г24 — надёжное и компактное решение для затратной гидравлики, особенно там, где необходимы точное управление и дистанционное переключение рабочих потоков с питанием катушек 24 В DC.
