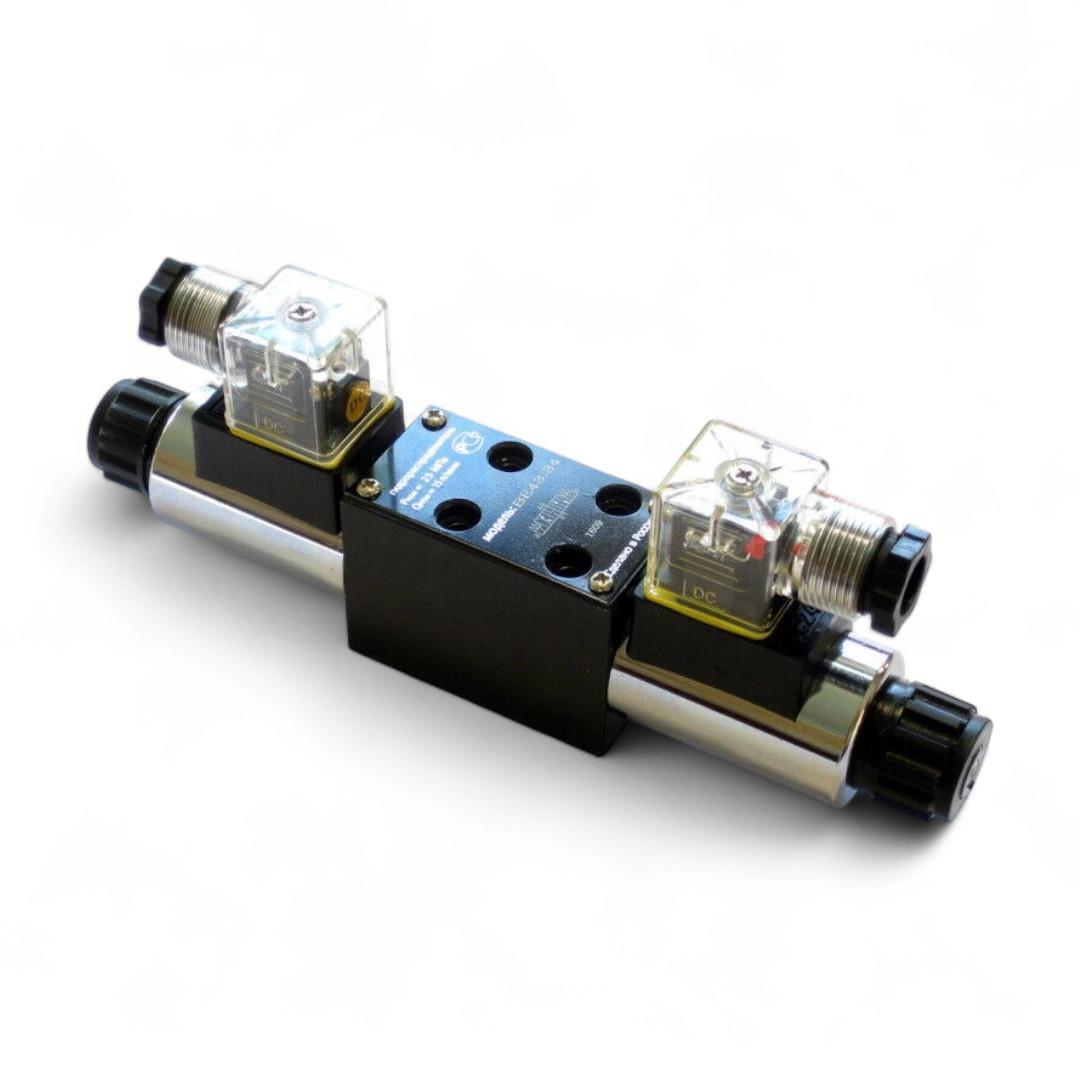

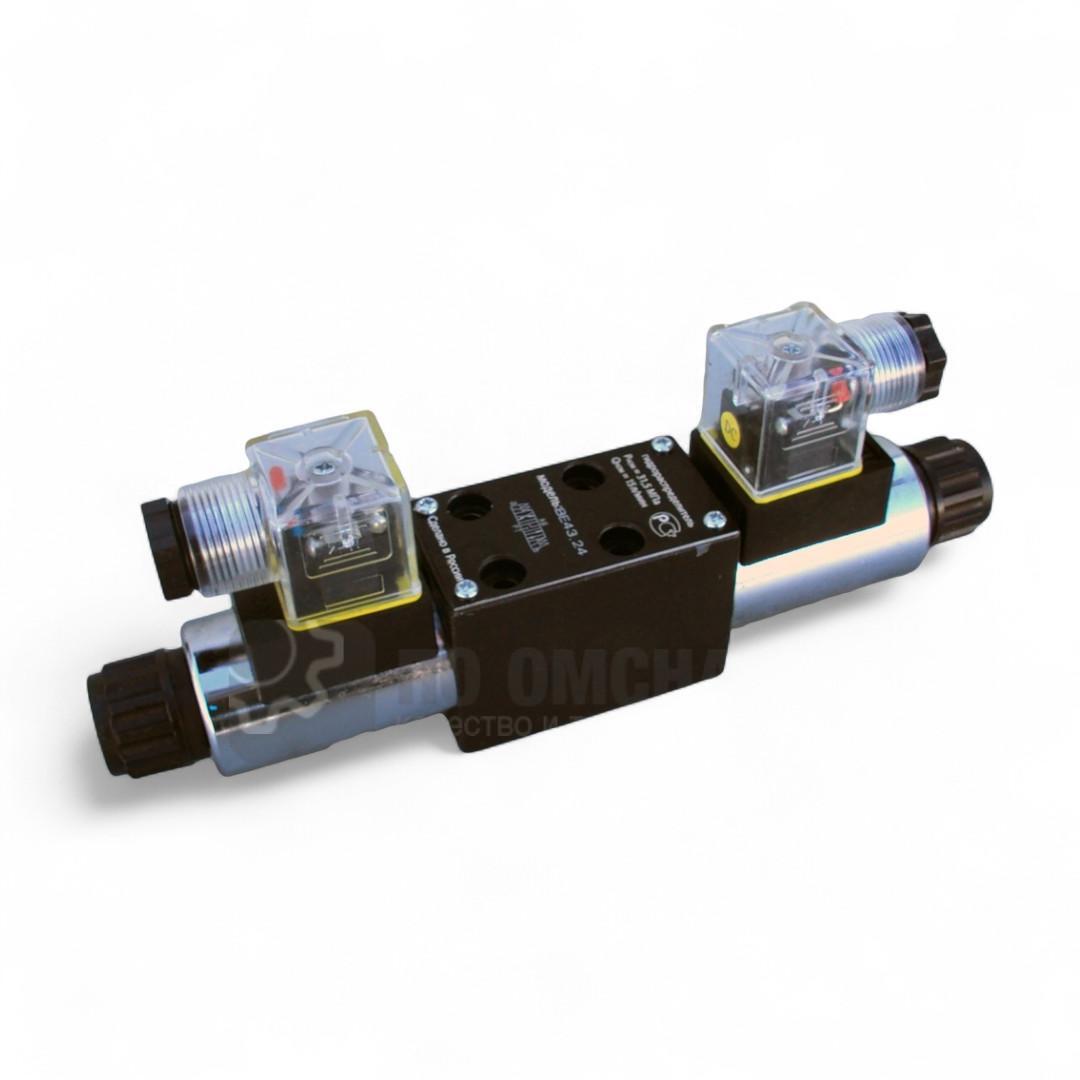

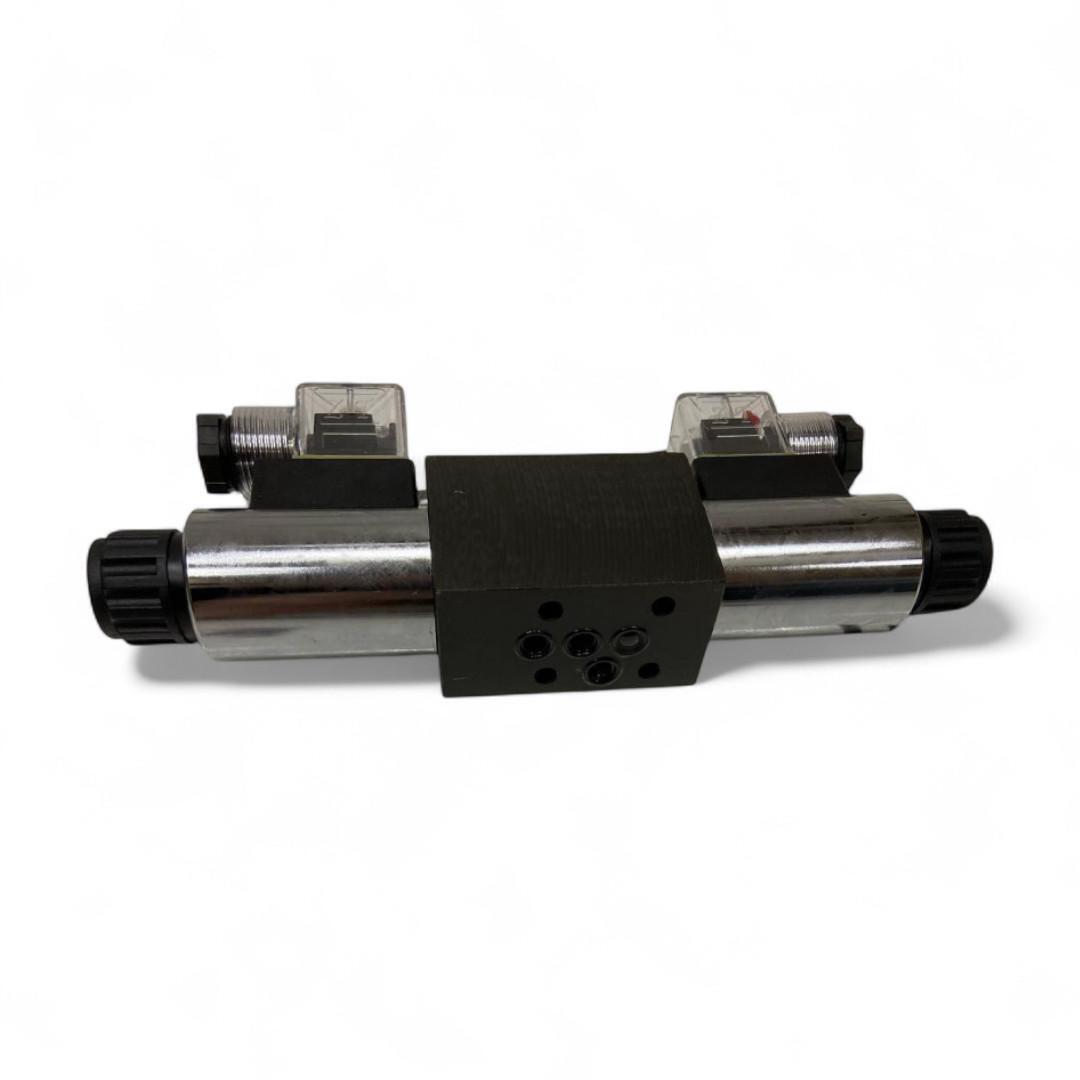

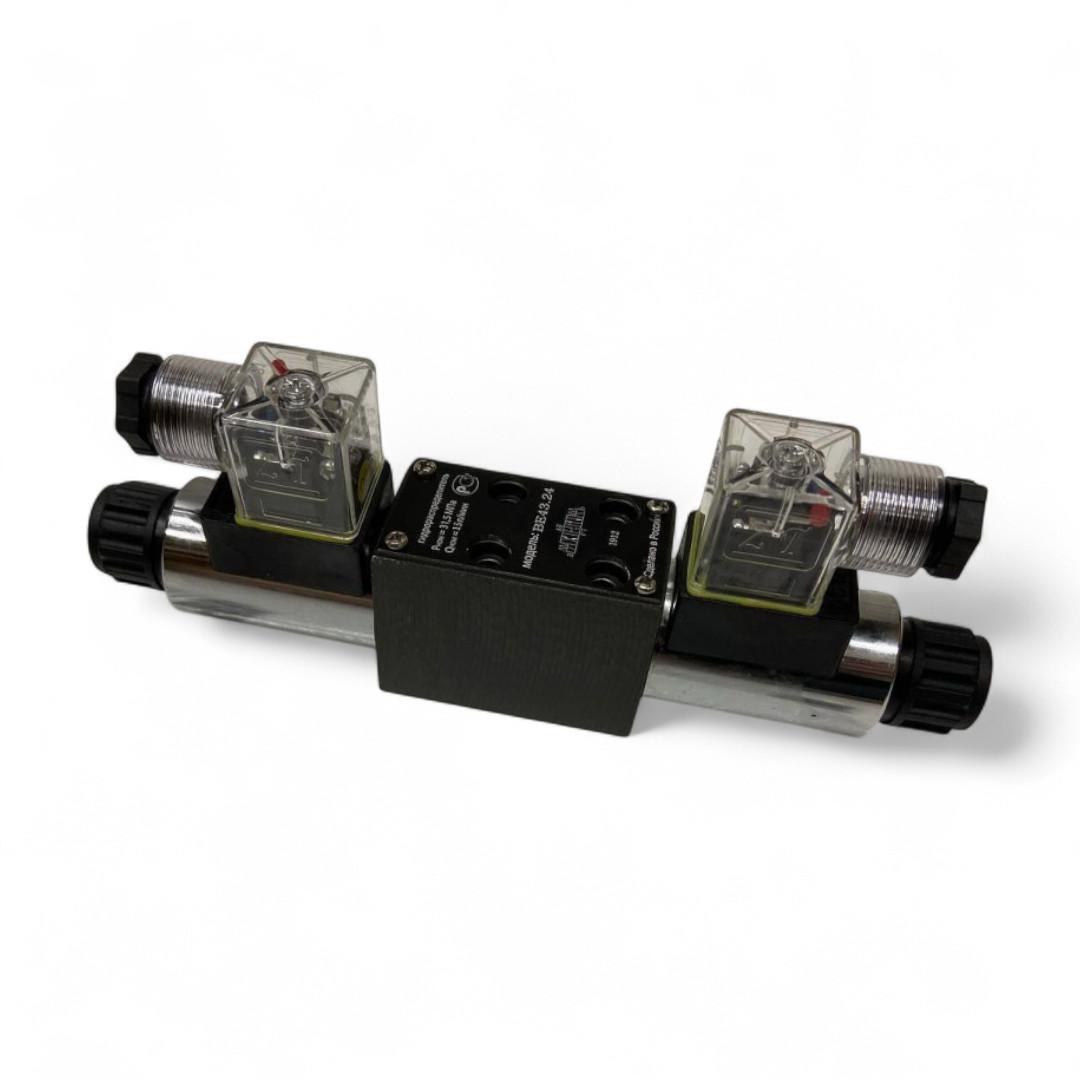

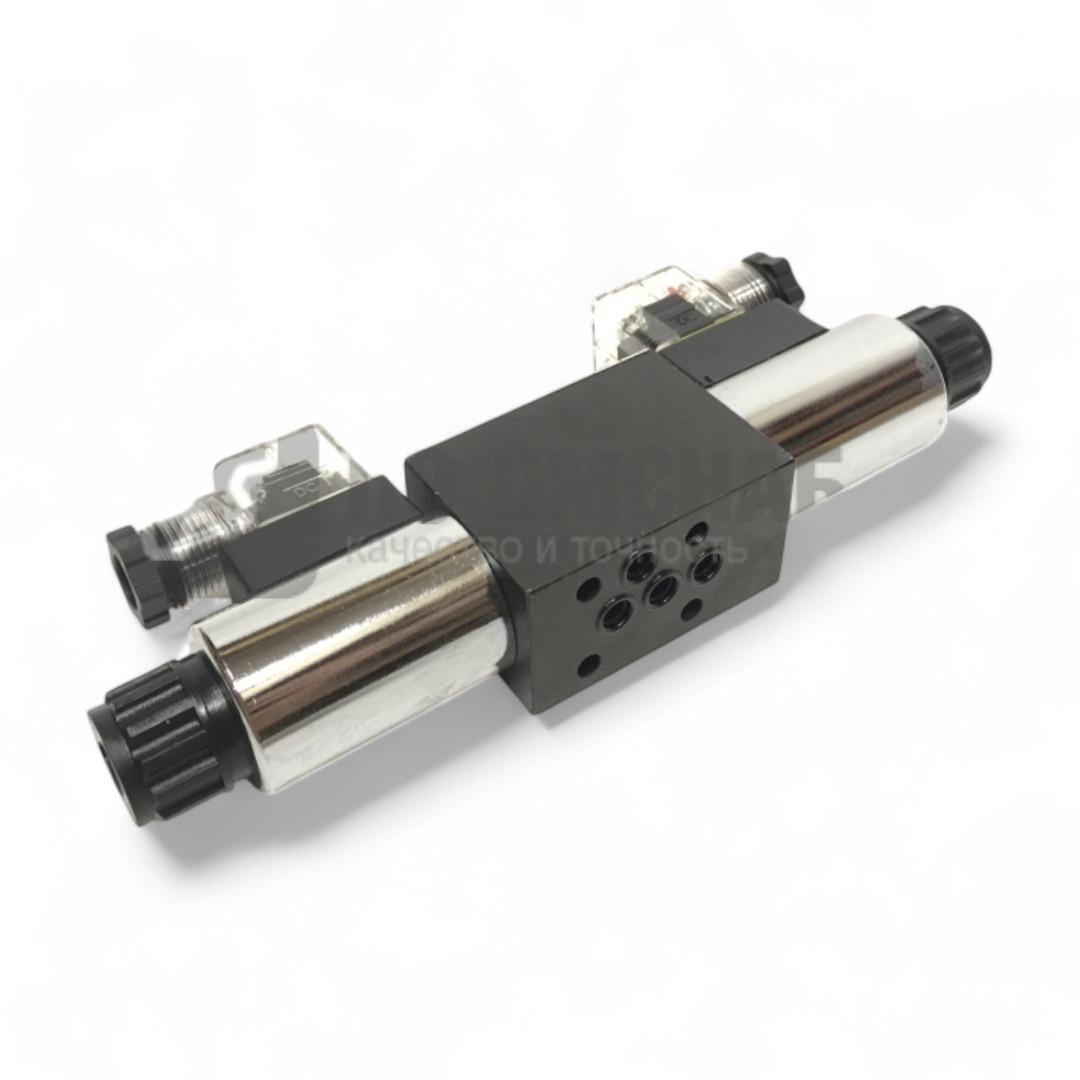

ВЕ 43.24 Г24 — золотниковый гидрораспределитель с электромагнитным управлением, предназначенный для дистанционного переключения направления потока рабочей жидкости в гидросистемах промышленного, строительного, мобильного и специализированного оборудования.
Основные технические характеристики
-
Тип устройства: золотниковый гидрораспределитель, трёхпозиционный, электромагнитное управление
-

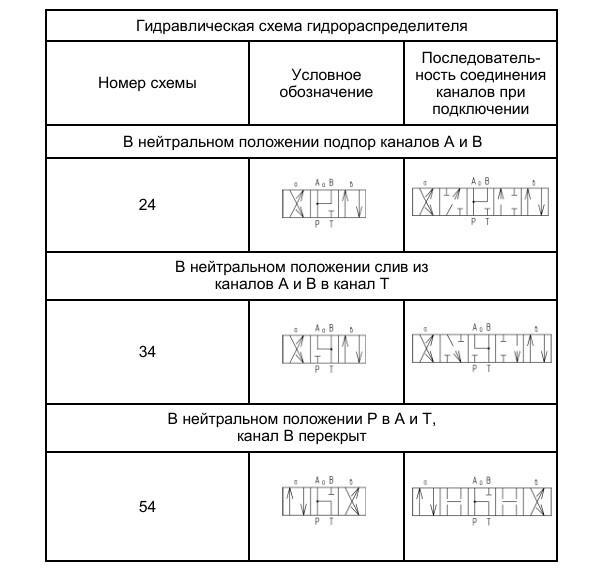

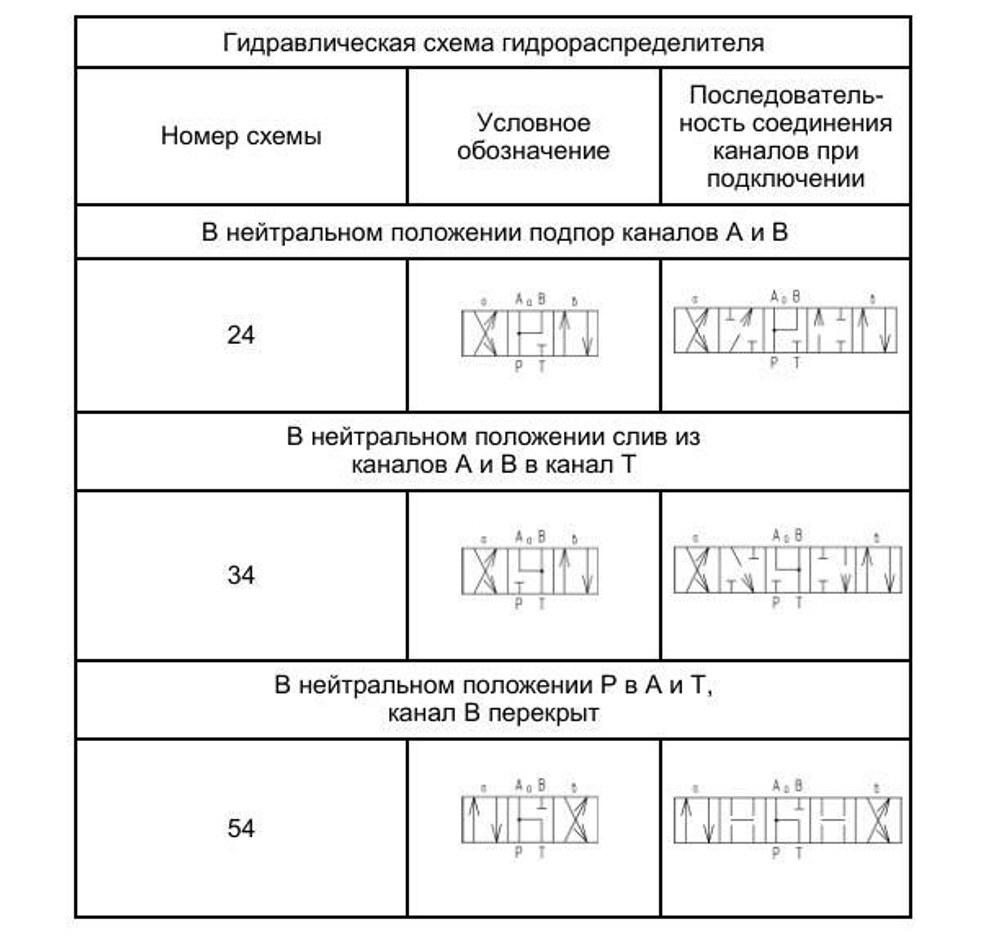

Схема распределения: 24 (четырёхлинейная, три позиции: левая, правая, нейтраль)
-
Условный проход (Ду): 4 мм
-
Рабочее давление: до 25 МПа (250 бар); пробное давление — до 48 МПа
-
Максимальный расход рабочей жидкости: до 14 л/мин
-
Максимальное давление на сливе (Т): до 5–6 МПа
-
Напряжение питания катушки: 24 В постоянного тока
-

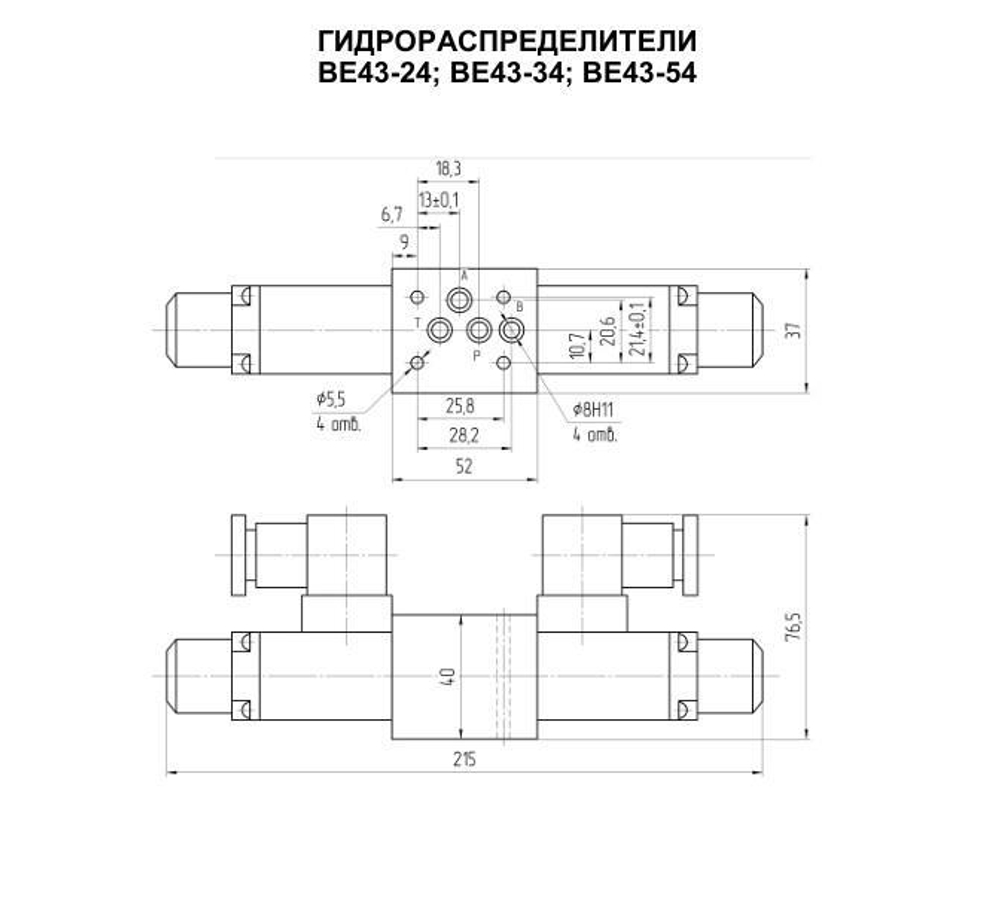

Тип монтажа: плитовой (стыковое подключение по ISO 4401)
-
Степень защиты: IP65
-
Масса: 1–1,4 кг (зависит от числа катушек)
-
Рабочая жидкость: минеральное масло с вязкостью 10–400 мм²/с (фильтрация не грубее 10–25 мкм)
-
Количество каналов: 4 (P — подача, T — слив, A и B — рабочие линии)
-
Исполнение: трёхпозиционное (в нейтрали подпор каналов А и В — детали уточняются по конкретной схеме исполнения)
Особенности и применение
-
Перемещение золотника осуществляется электромагнитом, возврат в нейтраль — пружиной.
-
Компактные размеры, универсальный плитовой монтаж.
-
Используется для управления цилиндрами, гидродвигателями, исполнительными механизмами в промышленной, строительной и мобильной гидравлике.
-
Позволяет дистанционно переключать потоки, запускать и останавливать рабочую жидкость, реализовать защиту от аварийных режимов.
-
Быстрая замена на российские и импортные аналоги (Bosch Rexroth 4WE5-M/6.5G24NZ4, Yuken, Parker, Atos и др.) без доработки системы.
Аналоги и совместимость
-
Российские: 1РЕ43.24 Г24, ПЕ43.24 Г24, ВЕ43.24 Г24 других исполнений.
-
Импортные: Bosch Rexroth 4WE5-M/6.5G24NZ4, Yuken серии KCDG, Parker, Atos (совпадение по схеме, напряжению и монтажу).
-
Китайские: 4WE5...G24 по ISO 4401.
Рекомендации по эксплуатации
-
Используйте только чистое и фильтрованное минеральное масло.
-
Не превышайте рабочие пределы давления и расхода согласно документации.
-
При замене обеспечьте совпадение схемы золотника, напряжения катушек и размеров монтажной плиты.
-
Контролируйте герметичность уплотнений, регулярно проводите обслуживание электромагнитов и пружин.
ВЕ 43.24 Г24 — надёжное решение для управления рабочими потоками в компактных гидросистемах, где требуются сетевое питание на 24 В, быстрое переключение и универсальная совместимость с международными стандартами.
