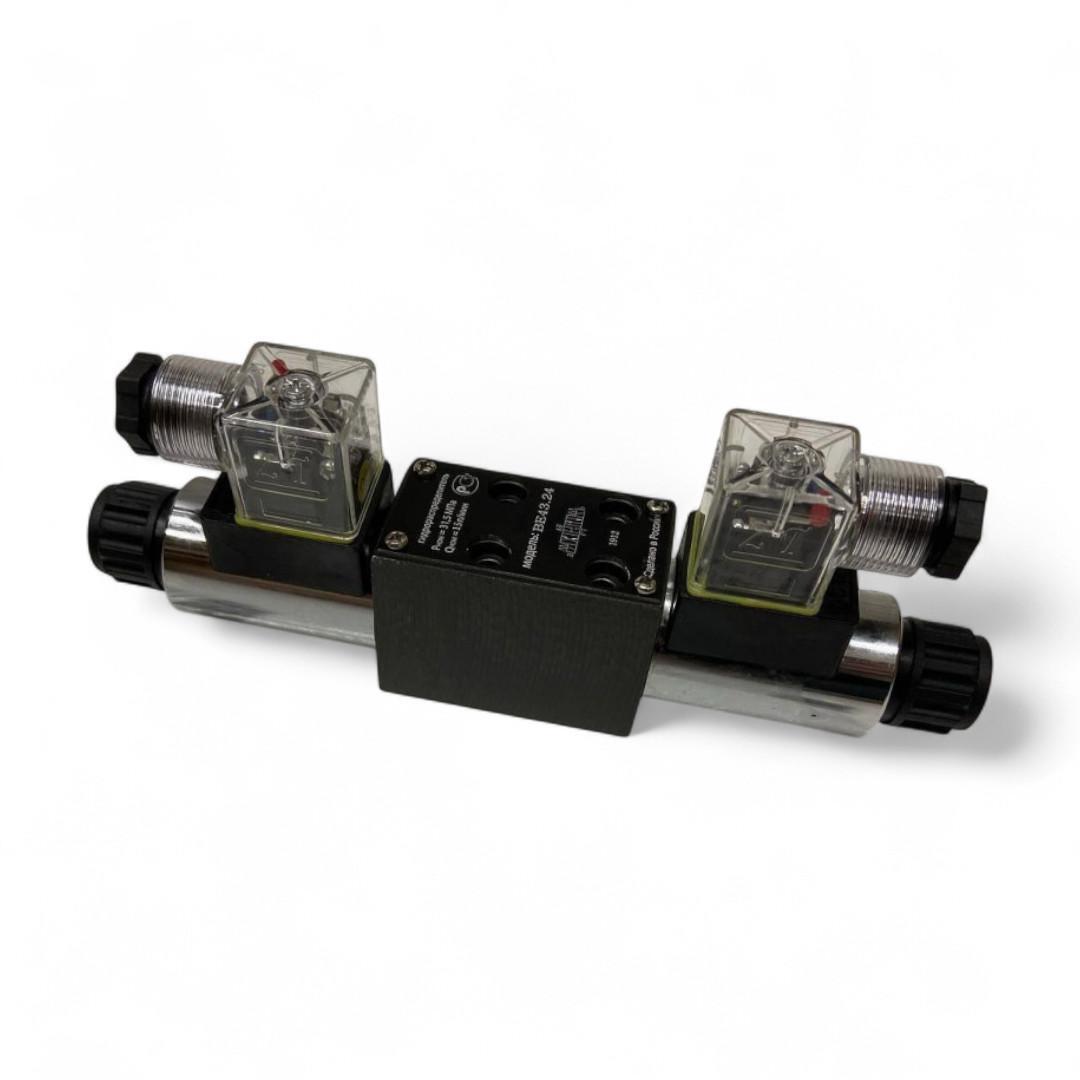

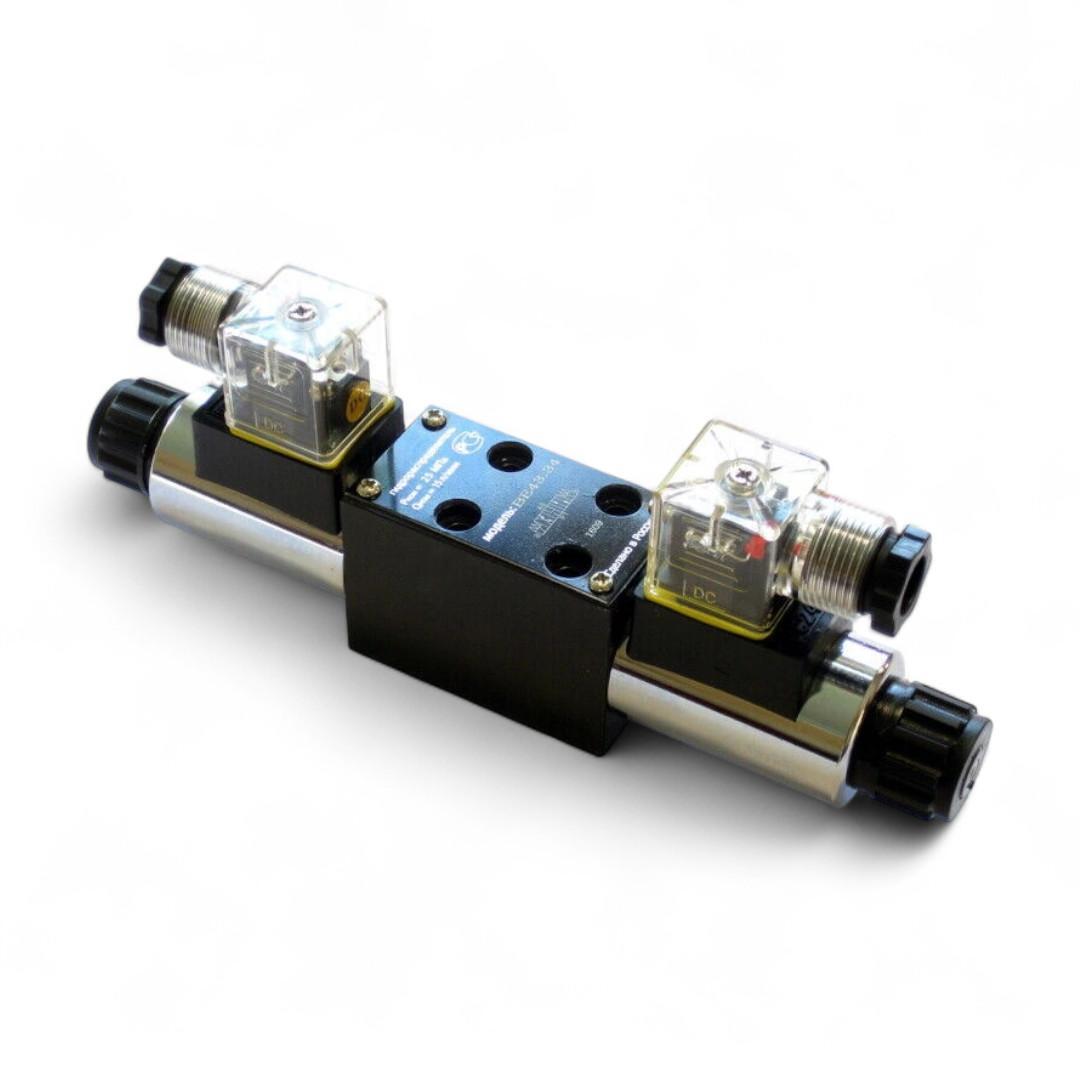

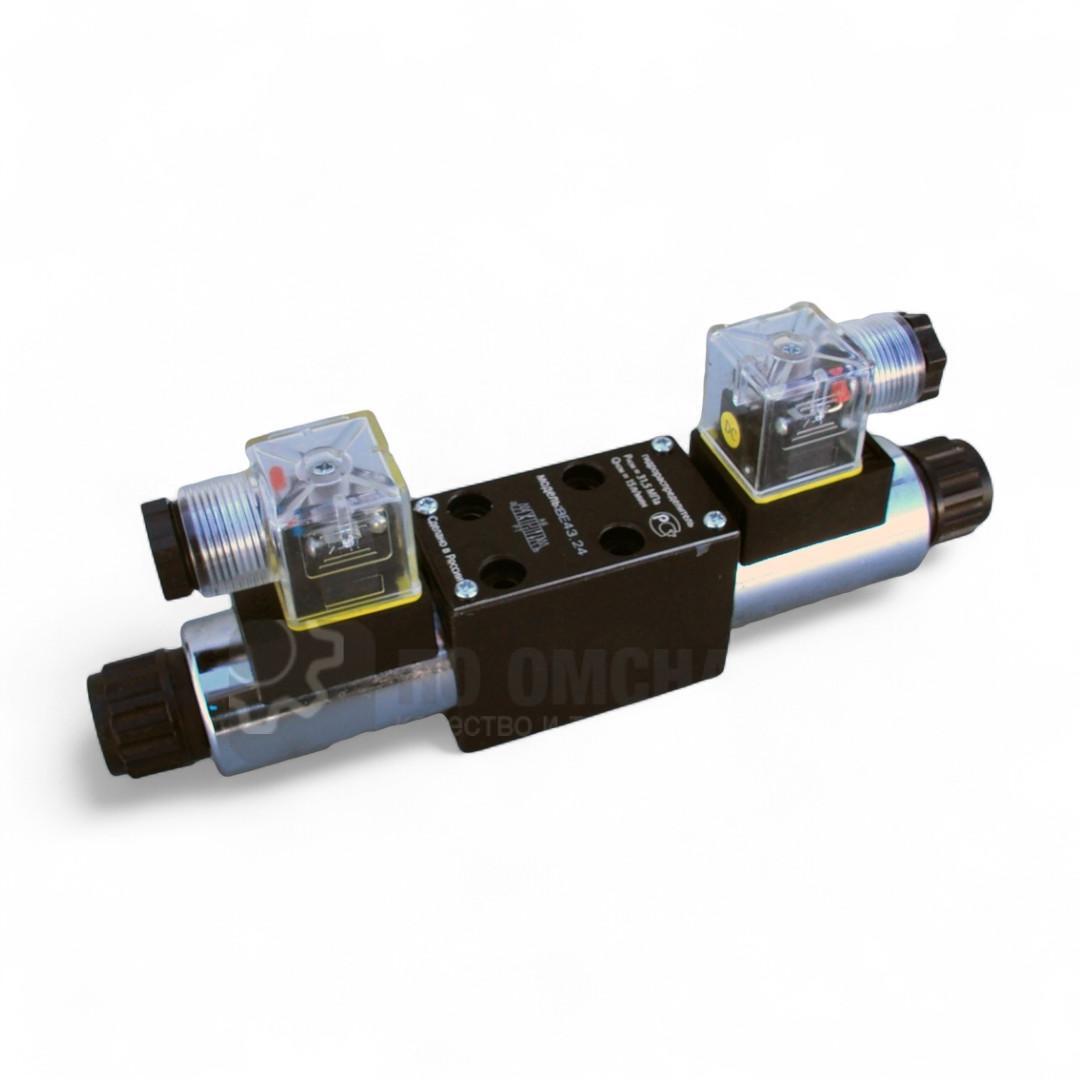

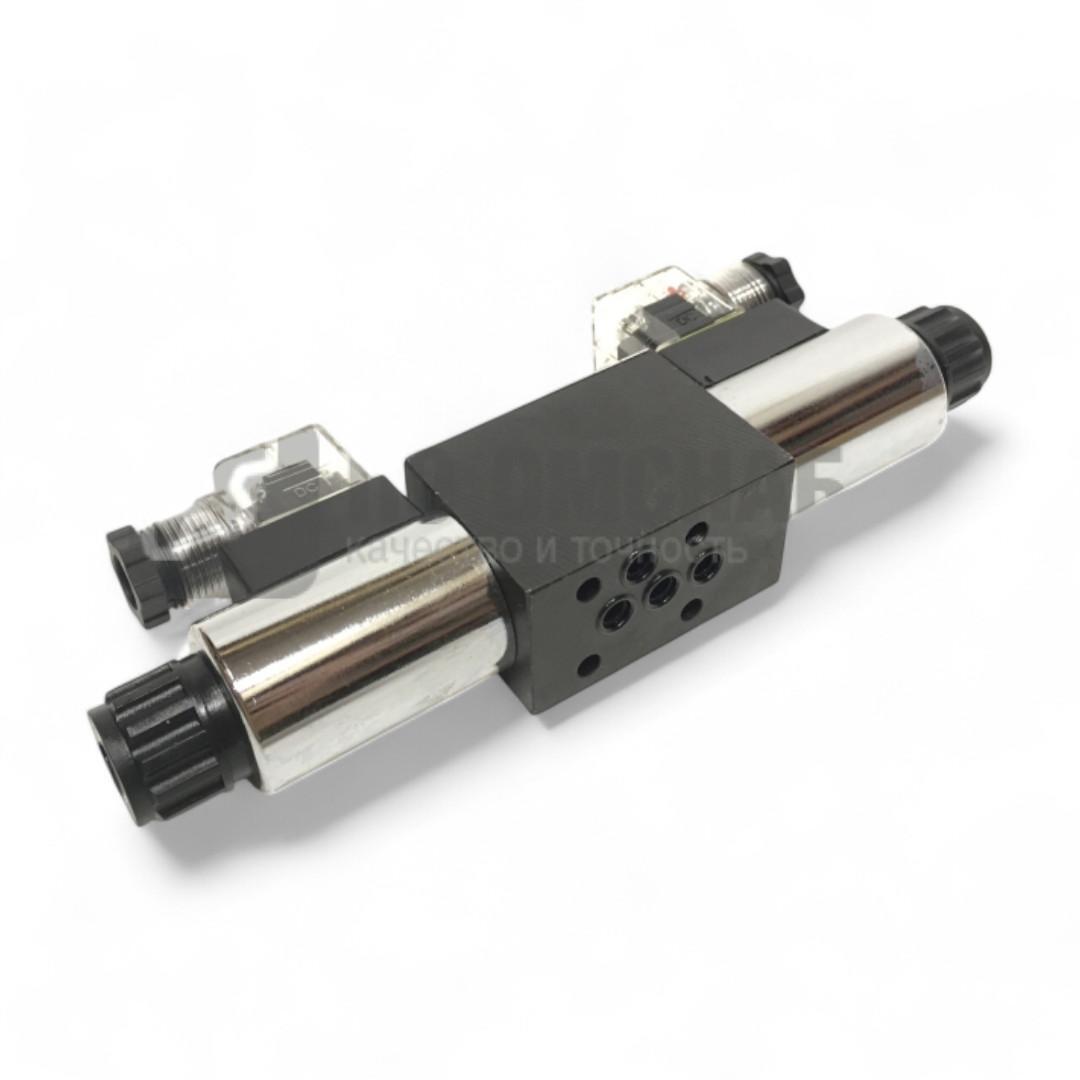

ВЕ43.24 220В — это золотниковый гидрораспределитель с электромагнитным управлением, трёхпозиционной схемой (24), условным проходом 4 мм и катушками на 220 В переменного тока. Устройство предназначено для дистанционного управления направлением потока рабочей жидкости в гидросистемах промышленного, строительного, мобильного и специализированного оборудования.
Основные технические характеристики
-
Тип устройства: золотниковый гидрораспределитель, трёхпозиционный, электромагнитное управление
-

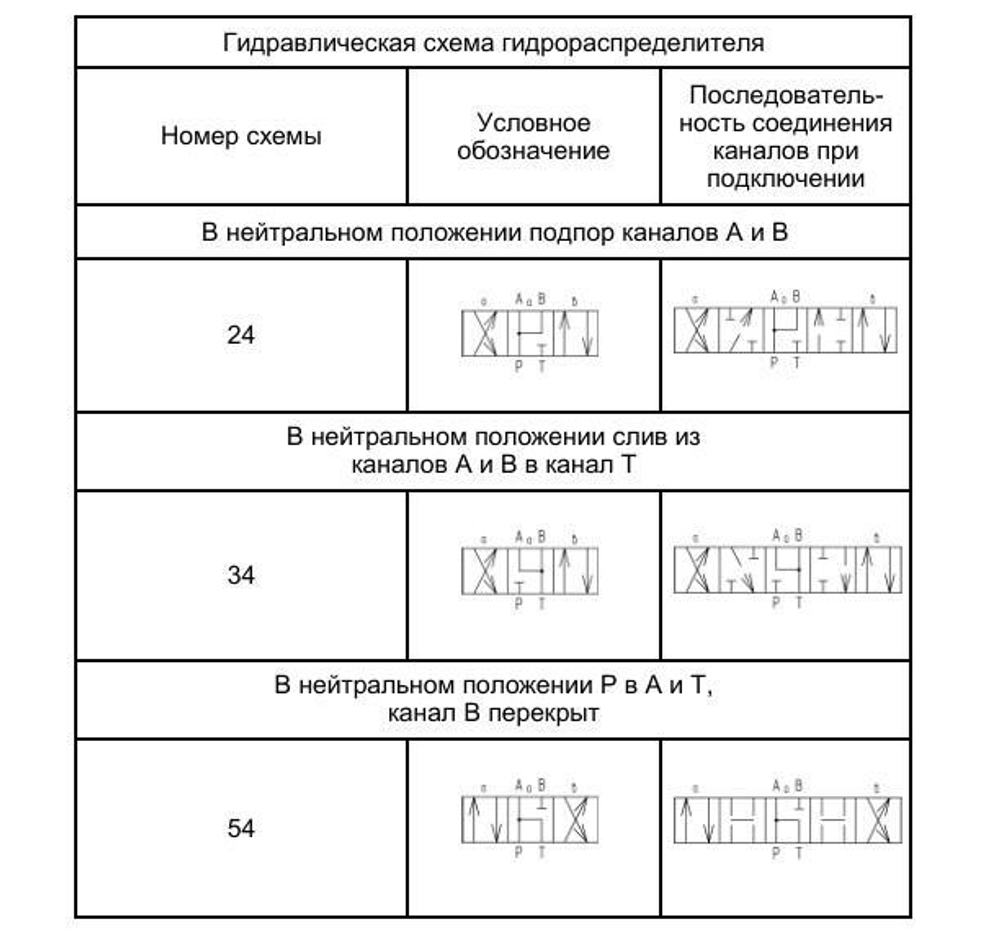

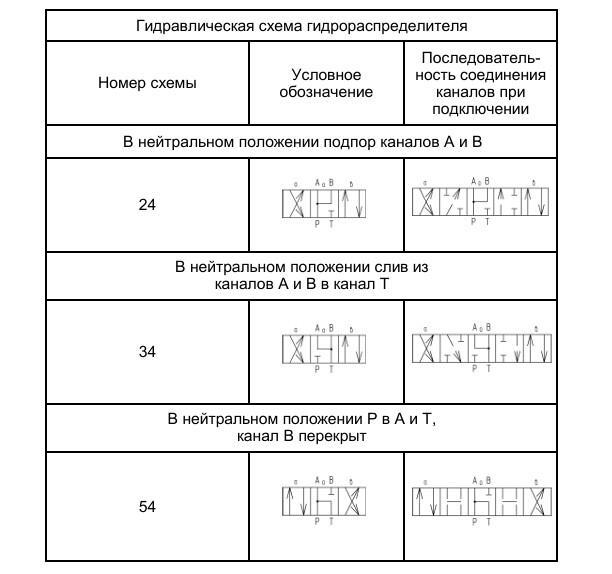

Схема распределения: 24 (четырёхлинейная, три позиции — нейтраль, правая, левая)
-
Условный проход (Ду): 4 мм
-
Рабочее давление: до 25 МПа (250 бар); пробное — до 48 МПа
-
Максимальный расход рабочей жидкости: до 14 л/мин
-
Максимальное давление на сливе (Т): до 5–6 МПа
-
Напряжение питания катушки: 220 В переменного тока (50 Гц)
-
Тип монтажа: плитовой (стыковое подключение по ISO 4401)
-
Степень защиты: IP65
-
Масса: 1–1,4 кг (зависит от числа катушек)
-
Рабочая жидкость: минеральное масло с вязкостью 10–400 мм²/с (фильтрация не грубее 10–25 мкм)
-
Количество каналов: 4 (P — подача, T — слив, A и B — рабочие линии)
-
Время срабатывания: до 20 мс (для переменного тока)
-
Частота включений: до 7,200 в час для переменного тока
Особенности и область применения
-
Предназначен для управления рабочими потоками в прессах, станках, подъёмниках, мобильной и промышленной гидравлике.
-
Перемещение золотника осуществляется электромагнитом; возврат в нейтральное положение — возвратными пружинами.
-
Встроена кнопка ручного дублирования для аварийного обслуживания и сервисных работ.
-
Компактные размеры, монтаж по международному стандарту ISO 4401 — быстрая замена на российские и импортные аналоги без доработки системы.
-
Обеспечивает надёжную работу при интенсивной эксплуатации и частых циклах включения.
-
Может использоваться в схемах защиты гидросистемы от перегрузок и аварийных режимов.
Аналоги и совместимость
-
Российские: 1РЕ43.24 220В, ПЕ43.24 220В, ВЕ43.24 220В других исполнений
-
Импортные: Bosch Rexroth 4WE5-M/6.2W230NZ4, Yuken, Parker, Atos (подобная схема, напряжение и плитовый монтаж)
-
Китайские: 4WE5...220VAC, другие по стандарту ISO 4401
Рекомендации по эксплуатации
-
Используйте только чистое и качественно фильтрованное минеральное масло.
-
Не превышайте рабочие пределы давления и расхода, указанные в документации.
-
При замене обеспечьте полное совпадение схемы золотника, параметров катушки и монтажа.
-
Регулярно обслуживайте: проверяйте герметичность и работоспособность электромагнитов и уплотнений.
ВЕ43.24 220В — надёжное и компактное решение для дистанционного управления рабочими потоками в гидросистемах с питанием от сети 220 В, обеспечивающее быстрый отклик, стабильную работу и универсальную совместимость с международными стандартами оборудования
