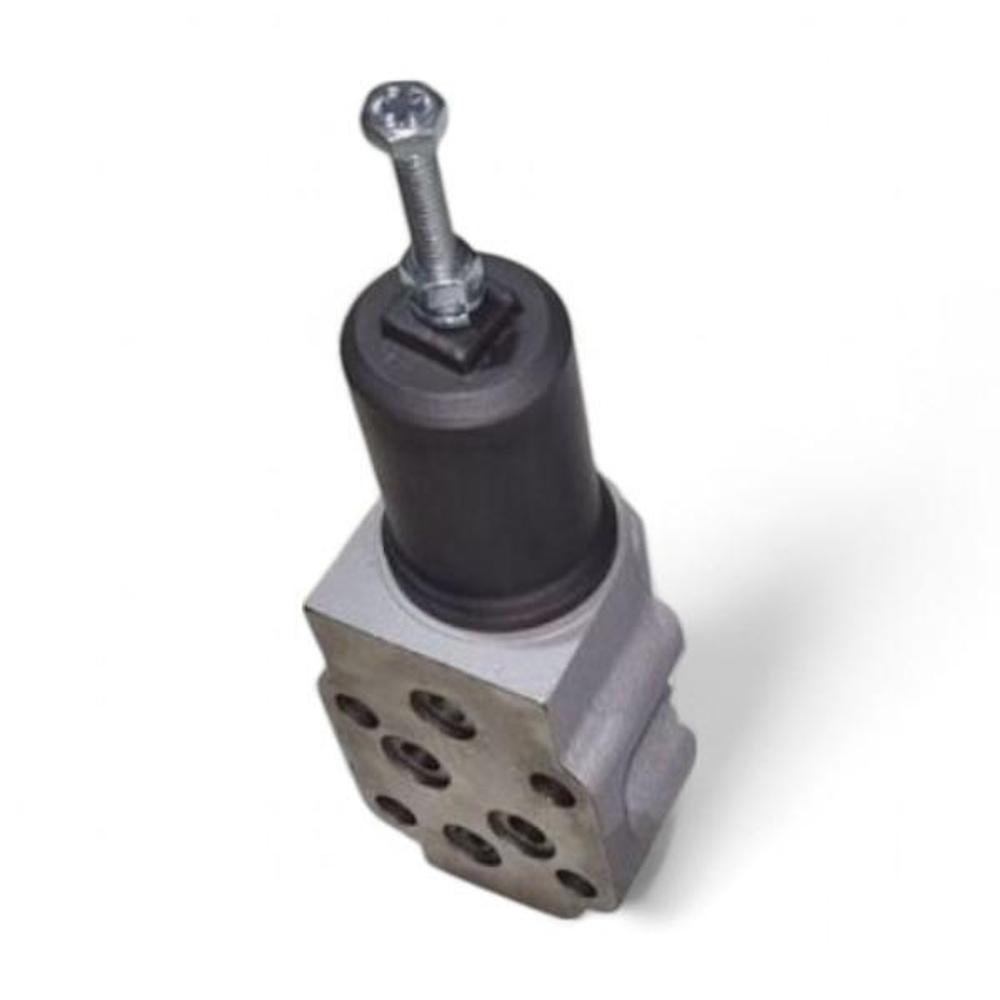

ПВГ54-34М — это гидроклапан давления стыкового монтажа, предназначенный для автоматического регулирования, ограничения и поддержания заданного давления рабочей жидкости в гидросистемах промышленного оборудования, станков, прессов и других машин. Клапан обеспечивает надежную защиту системы от перепадов давления, правильную работу исполнительных механизмов и стабильные параметры потоков.
Основные функции:
-
Поддержание установленной разности давлений между входным и выходным каналами
-
Последовательное включение исполнительных органов при достижении фиксированного давления
-
Защита системы от превышения допустимого давления (предохранительный режим)
-
Постоянное поддержание давления с возможностью слива рабочей жидкости (переливной режим)

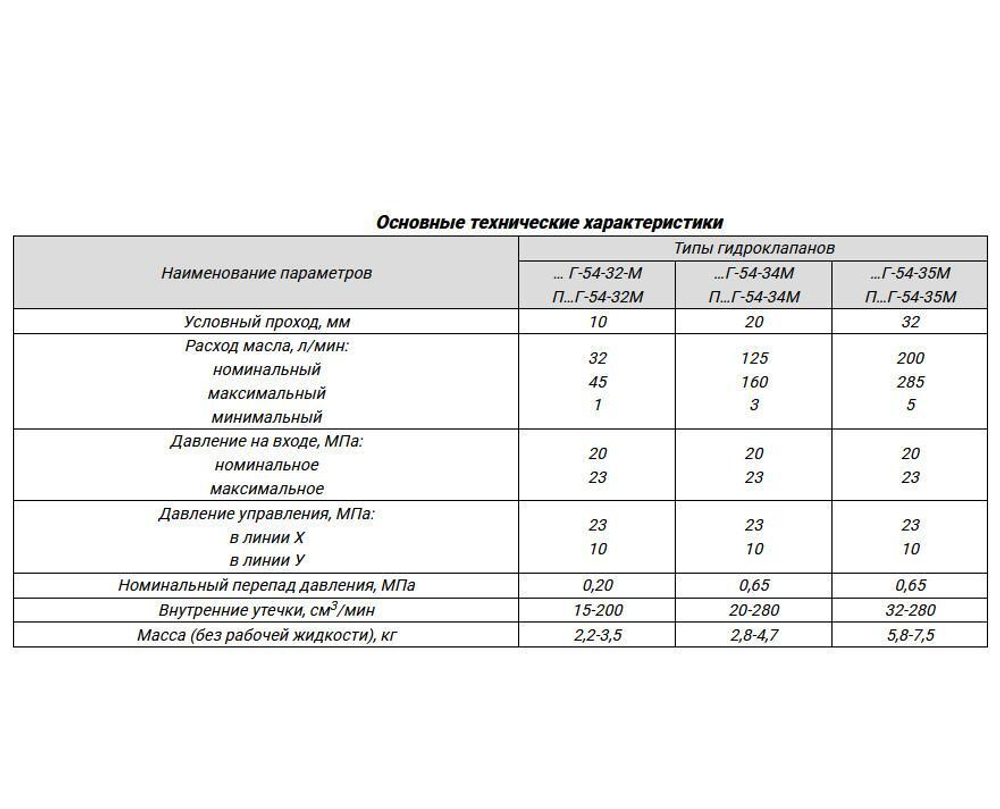

Технические характеристики:
-
Условный проход: 20 мм
-
Номинальный расход: 125 л/мин
-
Максимальный расход: до 160 л/мин
-
Минимальный расход: 3 л/мин
-
Диапазон регулировки давления: 1,2–11,2 МПа
-
Номинальное давление настройки: 10 МПа
-
Максимальное давление на входе: до 20 МПа
-
Перепад давления: 0,6 МПа
-
Внутренние утечки: до 140 см³/мин
-
Тип монтажа: стыковой
-
Масса: около 4 кг
-
Рабочая жидкость: минеральные масла с вязкостью 10–400 мм²/с
-
Температура рабочей жидкости: от +10 до +70 °C
-
Температура окружающей среды: от +10 до +50 °C
-
Климатическое исполнение: УХЛ4 по ГОСТ 15150

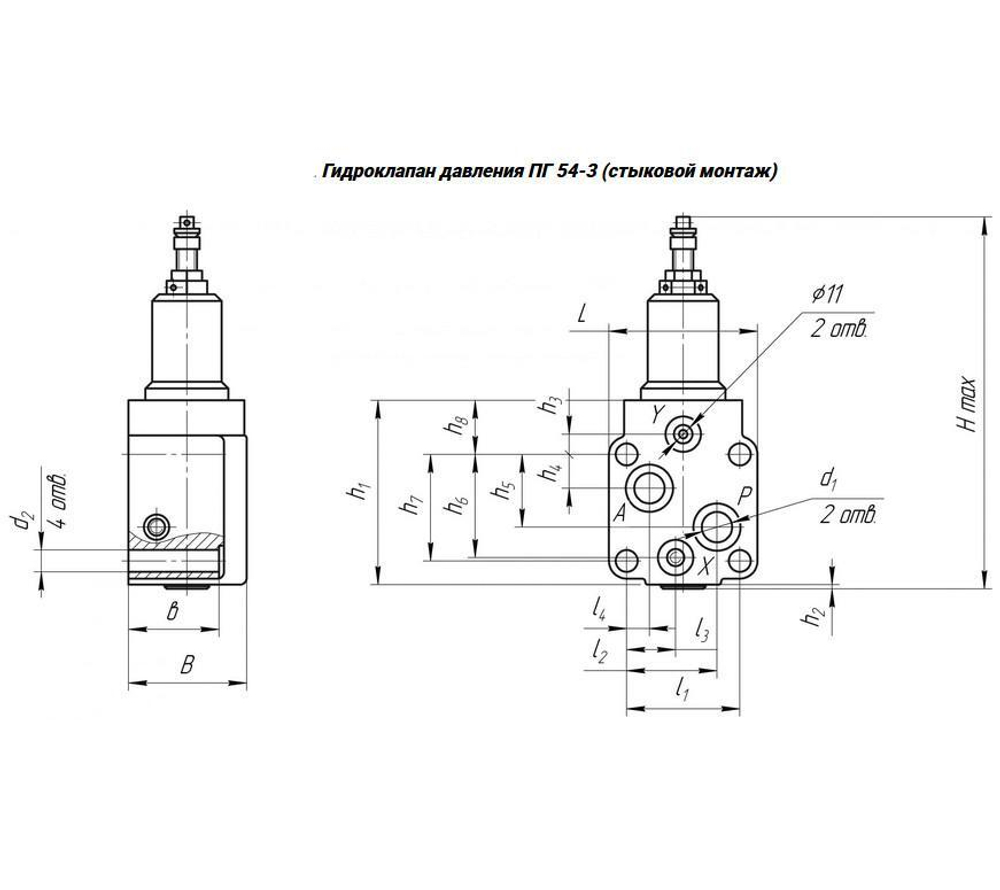

Конструктивные особенности:
-
Металлический корпус с каналами для подвода, отвода и слива рабочей жидкости
-
Золотниковый механизм с регулируемой пружиной и винтовым узлом настройки давления
-
Герметизация при монтаже на плиту осуществляется через уплотнительные кольца
-
Компактность и высокая надёжность, простота в монтаже и обслуживании
Области применения:
ПВГ54-34М широко используется в гидросистемах металлообрабатывающих и деревообрабатывающих станков, прессового оборудования, автоматизированных установках, гидроагрегатах. Он обеспечивает стабильную работу исполнительных элементов, эффективную защиту системы от скачков давления и поддержание рабочих параметров жидкости на необходимом уровне.
Примечание:
Буква «М» в обозначении указывает на модернизированную версию клапана с повышенной надёжностью и улучшенными техническими характеристиками.
