ПВГ54-32М — гидроклапан давления стыкового монтажа, предназначенный для автоматического регулирования и поддержания заданного давления рабочей жидкости в гидросистемах промышленного оборудования. Клапан используется в качестве устройства управления давлением и может выполнять функции клапана разности давлений, клапана последовательности, предохранительного или переливного клапана.
Основные функции:
-
Поддержание установленной разности давлений между входом и выходом
-
Обеспечение последовательного включения исполнительных механизмов при достижении заданного давления
-
Защита гидросистемы от перегрузок и превышения давления
-
Стабилизация давления путём постоянного слива рабочей жидкости

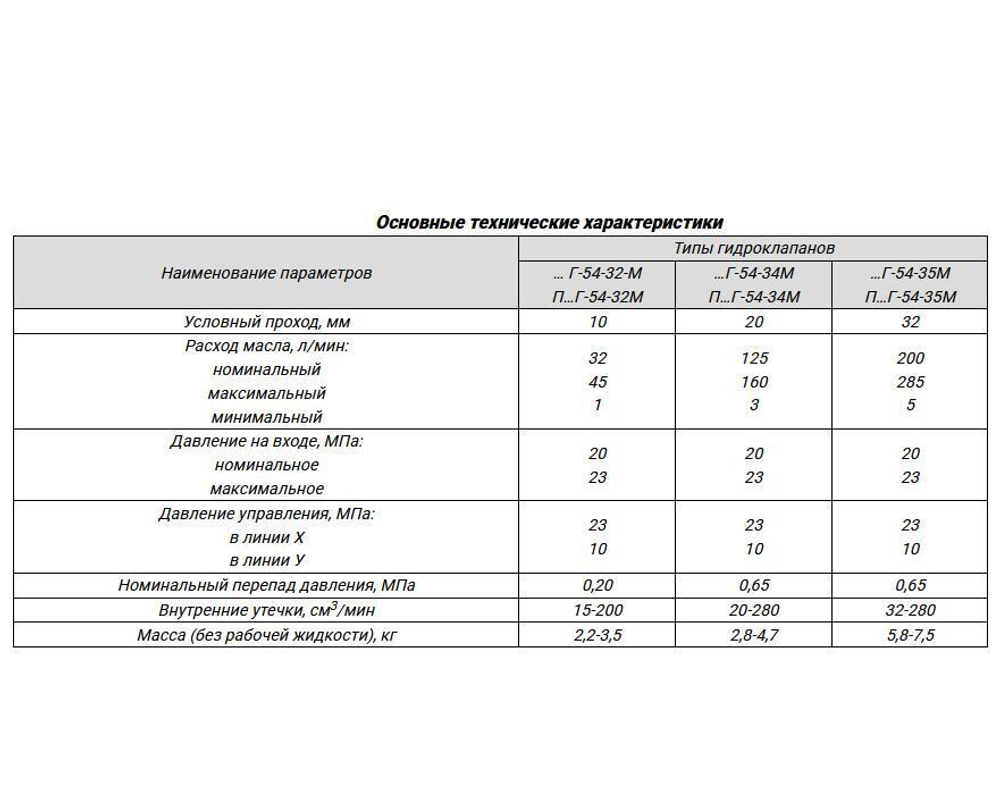

Технические характеристики:
Условный проход: 10 мм
Номинальный расход: 32 л/мин
Максимальный расход: до 45 л/мин
Минимальный расход: 1 л/мин
Номинальное давление настройки: 10 МПа
Диапазон регулировки давления: 1,2–11,2 МПа
Максимальное давление на входе: до 20 МПа
Перепад давления: около 0,2 МПа
Внутренние утечки: до 100 см³/мин

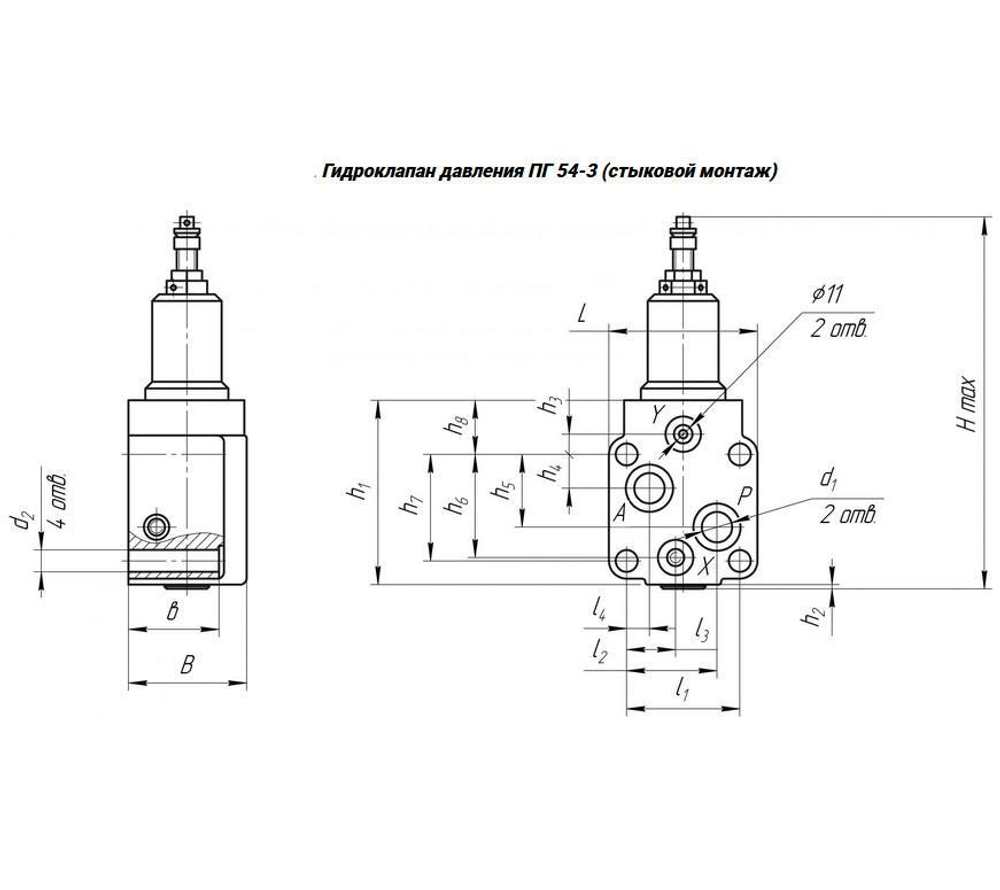

Тип монтажа: стыковой
Масса: около 2,55 кг
Рабочая жидкость: минеральные масла с вязкостью от 20 до 200 сСт
Температура рабочей жидкости: от +10 до +70 °C
Температура окружающей среды: от +10 до +50 °C
Климатическое исполнение: УХЛ4
Конструктивные особенности:

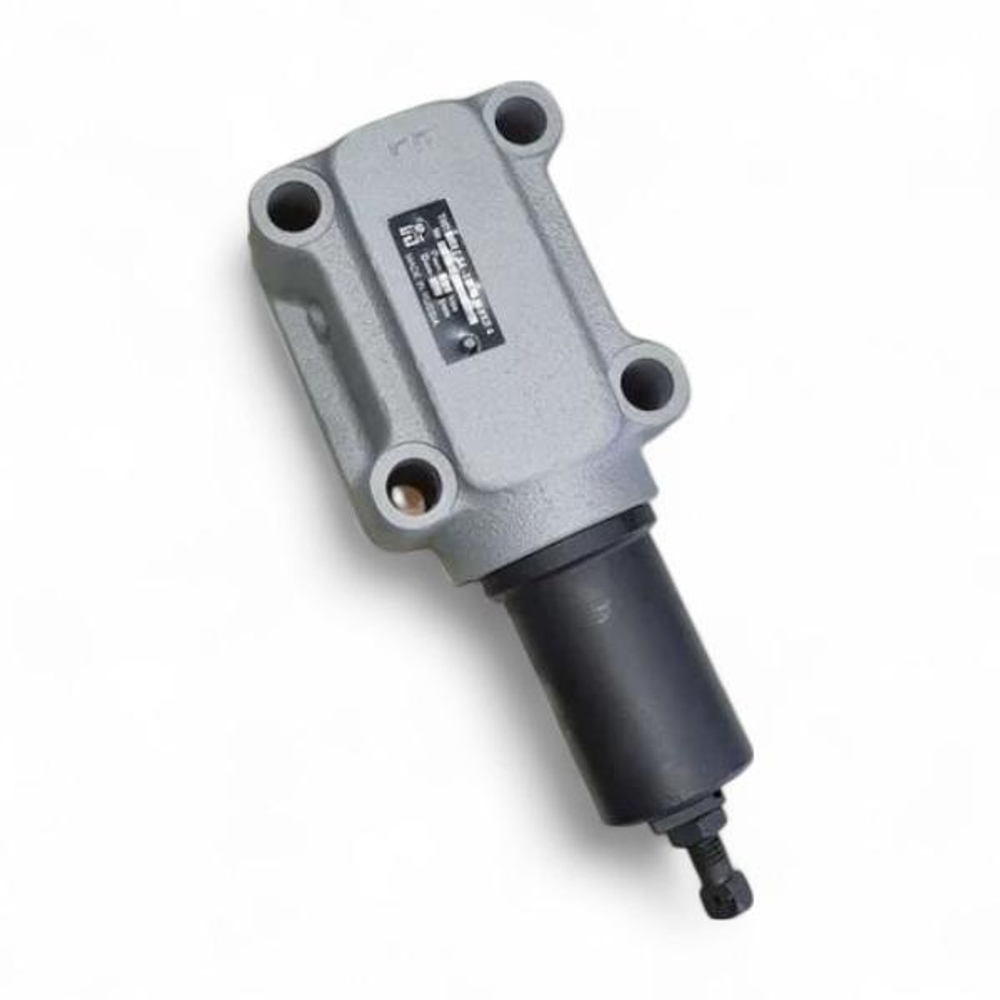

Клапан выполнен в прочном металлическом корпусе. Регулировка давления осуществляется винтом, который изменяет степень сжатия рабочей пружины золотникового механизма. Установка производится на монтажную плиту с уплотнительными элементами. Компактные размеры и надёжная конструкция обеспечивают стабильную работу и удобство технического обслуживания.
Области применения:
ПВГ54-32М применяется в гидравлических системах станков, прессов, металлообрабатывающего и другого промышленного оборудования. Обеспечивает защиту от перегрузок, точное управление давлением и надёжную работу исполнительных механизмов.
Примечание:
Буква "М" в обозначении указывает на модернизированную версию клапана с повышенной надёжностью и улучшенными техническими характеристиками.
