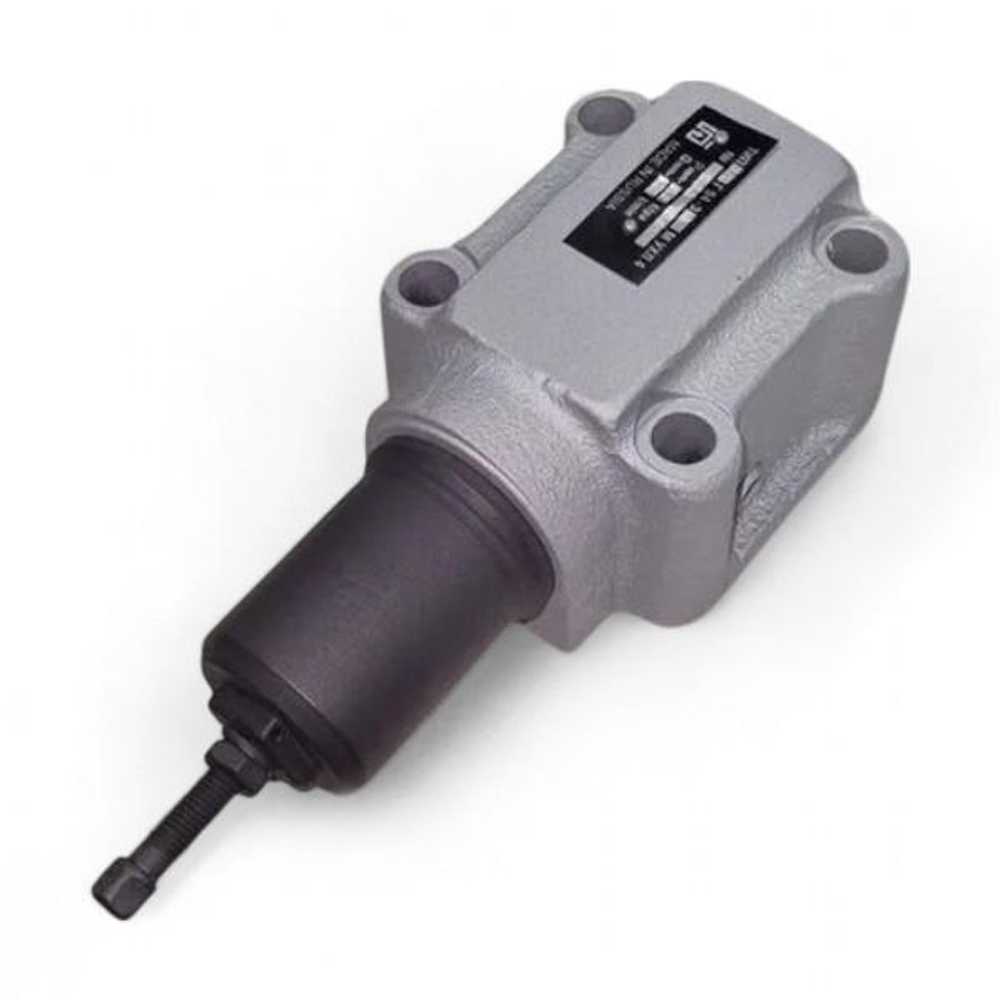

ПГ54-35М — это гидроклапан давления стыкового монтажа, предназначенный для регулирования и поддержания заданного давления рабочей жидкости в гидросистемах промышленного оборудования и станков. Может использоваться как клапан разности давлений, клапан последовательности, предохранительный или переливной клапан.
Основные функции:
-
Поддержание установленного диапазона давлений между входным и выходным каналом
-
Обеспечение последовательного включения исполнительных механизмов по достижении определенного давления
-
Защита гидросистемы от перегрузок и скачков давления
-
Постоянное поддержание давления посредством слива рабочей жидкости
Технические характеристики:
Условный проход: 32 мм
Номинальный расход: 200 л/мин
Максимальный расход: до 300 л/мин
Минимальный расход: 9 л/мин
Номинальное давление настройки: 2,5 МПа
Диапазон регулировки давления: 0,4–2,8 МПа
Максимальное давление на входе: до 23 МПа
Перепад давления: около 0,3 МПа
Внутренние утечки: до 50 см³/мин
Масса: 7 кг
Климатическое исполнение: УХЛ4 по ГОСТ 15150
Рабочая жидкость: минеральные масла с вязкостью 20–200 сСт
Температура рабочей жидкости: +10...+70 °С
Температура окружающей среды: +10...+50 °С

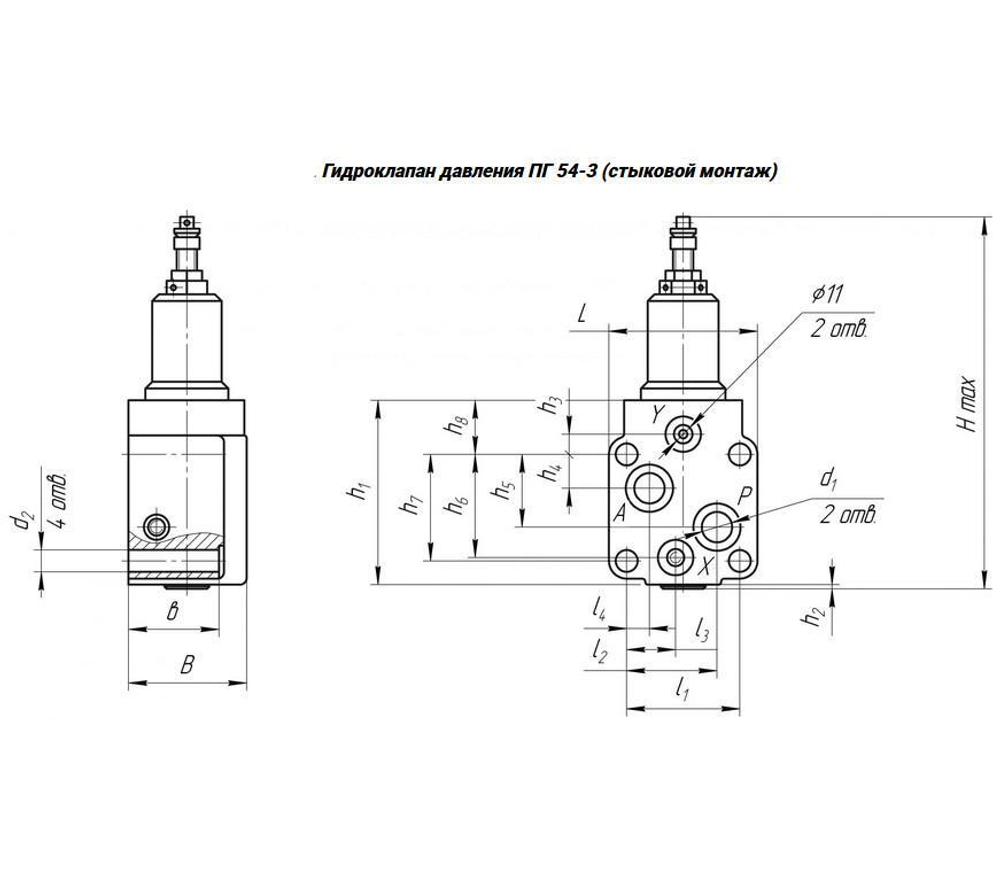

Монтаж: стыковой
Конструктивные особенности:
Клапан состоит из корпуса с каналами для подачи, слива и отвода масла. Основным регулирующим элементом служит золотник с пружиной, настройка производится регулировочным винтом. Монтаж осуществляется с помощью монтажных плит (стыковое присоединение). Клапан обеспечивает быстрое реагирование на изменение давления и может применяться в различных режимах работы, что позволяет универсально использовать его в различных промышленных гидравлических системах.
Области применения:
ПГ54-35М широко используется в гидроприводах металлорежущих и деревообрабатывающих станков, в прессовом оборудовании и других сферах, где необходимы точная поддержка давления, защита от скачков, последовательное управление механизмами.
Буква "М" в обозначении указывает на модернизированную версию изделия, которая отличается улучшенными эксплуатационными характеристиками и надёжностью
