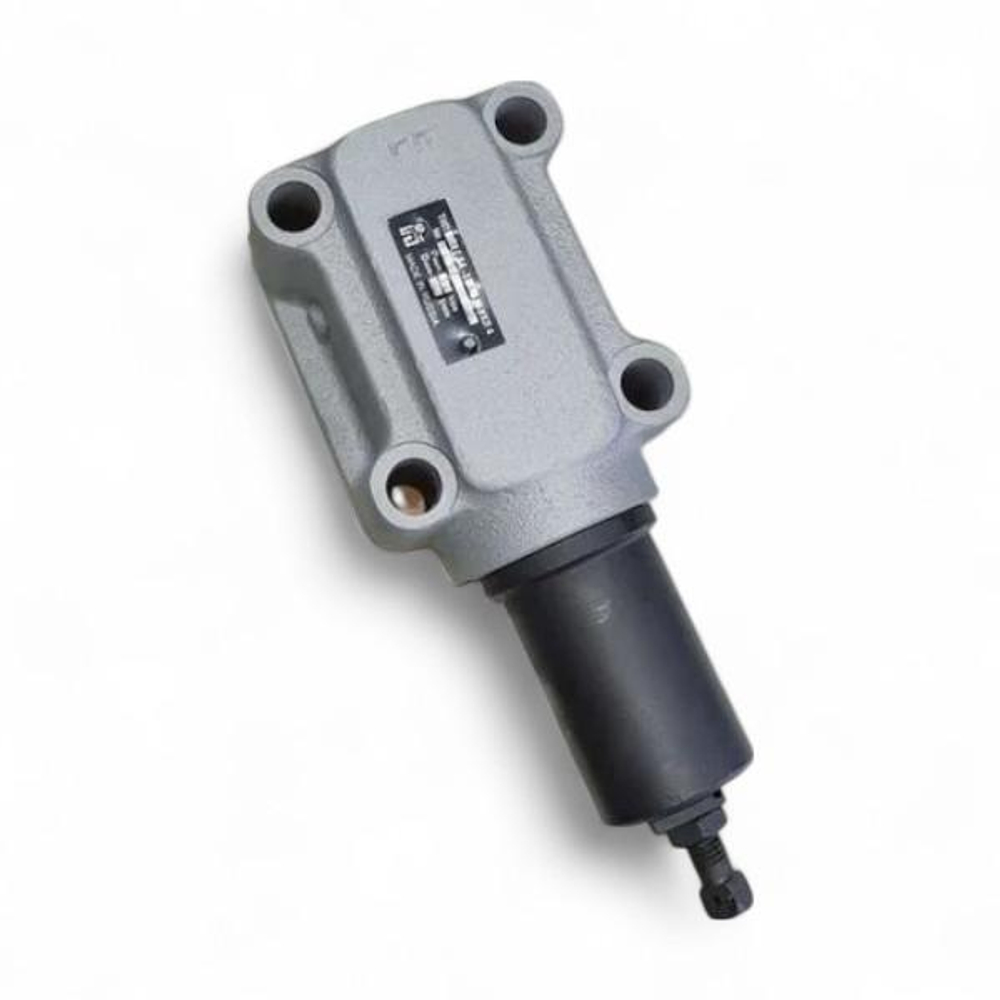

ПГ54-34М — гидроклапан давления стыкового монтажа, предназначенный для автоматического регулирования и поддержания заданного давления рабочей жидкости в гидросистемах промышленного оборудования, станков и прессов. Клапан обеспечивает стабильную работу системы и может использоваться в различных режимах: регулирование давления, защита от перегрузок, последовательное включение механизмов, постоянный слив жидкости.
Основные функции:
-
Поддержание заданной разности давлений между входом и выходом
-
Обеспечение последовательного включения исполнительных органов при достижении настроенного давления
-
Защита оборудования от перегрузок при превышении допустимого давления
-
Стабилизация давления за счёт слива излишков рабочей жидкости

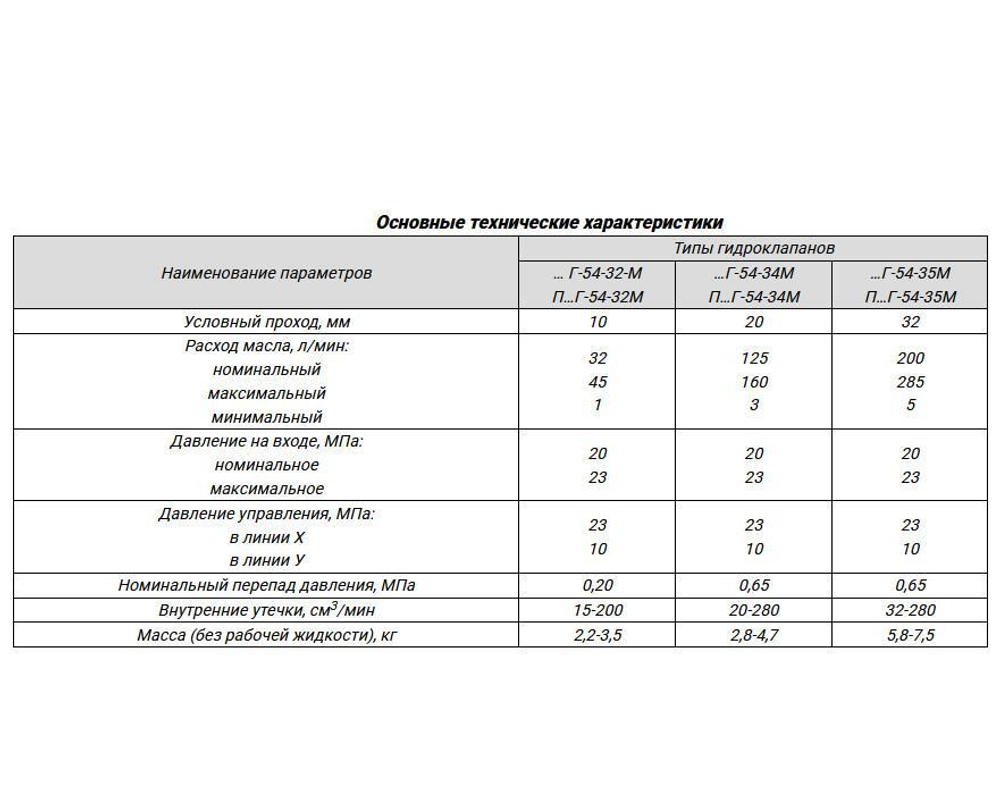

Технические характеристики:
Условный проход: 20 мм
Номинальный расход: 125 л/мин
Максимальный расход: до 160 л/мин
Минимальный расход: 3 л/мин
Диапазон регулировки давления: 0,4–2,8 МПа
Номинальное давление настройки: 2,5 МПа
Максимальное давление на входе: до 20 МПа
Перепад давления: 0,6 МПа
Внутренние утечки: не более 35 см³/мин
Тип монтажа: стыковой (на монтажную плиту)
Масса: около 4 кг
Рабочая жидкость: минеральные масла с вязкостью от 20 до 200 сСт
Температура рабочей жидкости: от +10 до +70 °C
Температура окружающей среды: от +10 до +50 °C
Климатическое исполнение: УХЛ4
Конструктивные особенности:

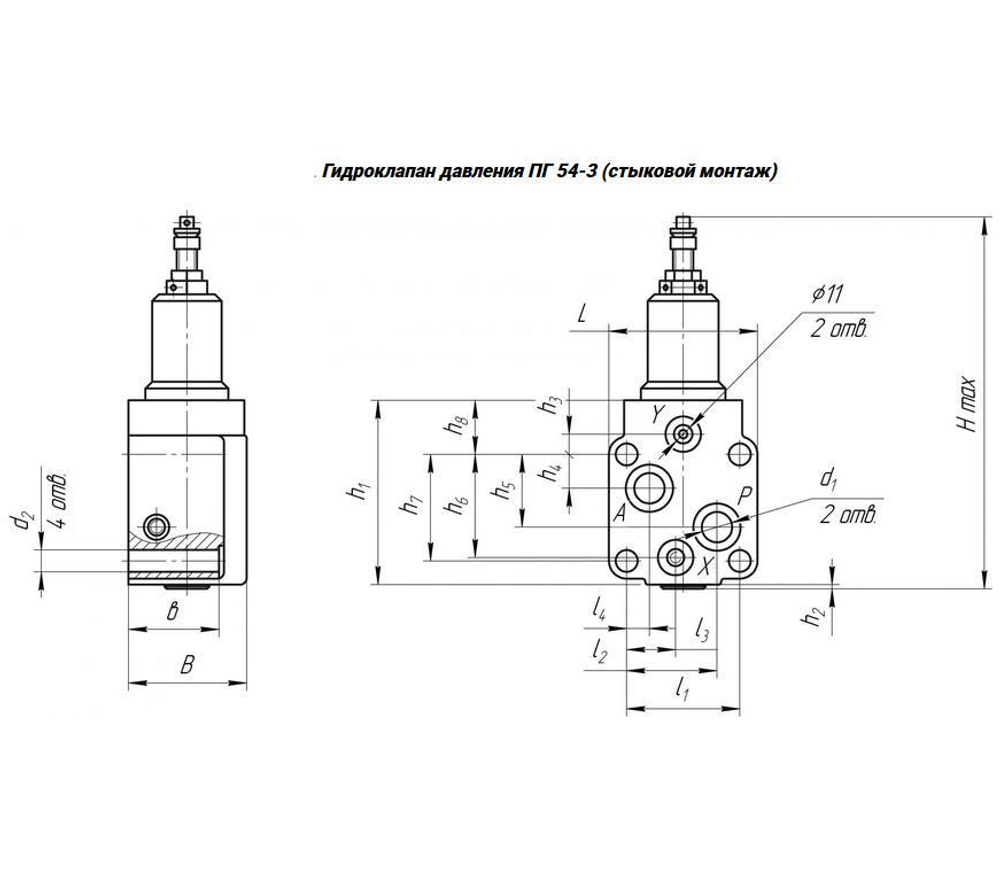

Клапан выполнен в металлическом корпусе с внутренними каналами для подачи, отвода и слива рабочей жидкости. Внутри расположен золотниковый механизм с пружиной, давление в системе настраивается с помощью регулировочного винта. Клапан монтируется на стандартную плиту с уплотнительными элементами, обеспечивая надёжное и герметичное соединение.
Области применения:
ПГ54-34М применяется в гидросистемах металлообрабатывающих и деревообрабатывающих станков, прессов и другого промышленного оборудования. Он обеспечивает стабильную работу системы, защиту от скачков давления, корректную работу исполнительных механизмов, управление распределением потока жидкости в зависимости от настроек клапана.
Примечание:
Буква "М" в обозначении обозначает модернизированную версию клапана с улучшенной надёжностью и долговечностью по сравнению с базовой моделью.
