ПГ54-32М — гидроклапан давления стыкового монтажа, предназначенный для автоматического регулирования и поддержания заданного давления рабочей жидкости в гидросистемах станков и промышленного оборудования. Используется для защиты от превышения давления, обеспечения последовательности работы механизмов и стабилизации давления с возможностью постоянного слива рабочей жидкости.
Основные функции:
-
Поддержание заданной разности давлений между входом и выходом
-
Обеспечение включения исполнительных механизмов в определённой последовательности
-
Защита системы от перегрузок при превышении установленного давления
-
Стабилизация давления за счёт контролируемого слива рабочей жидкости

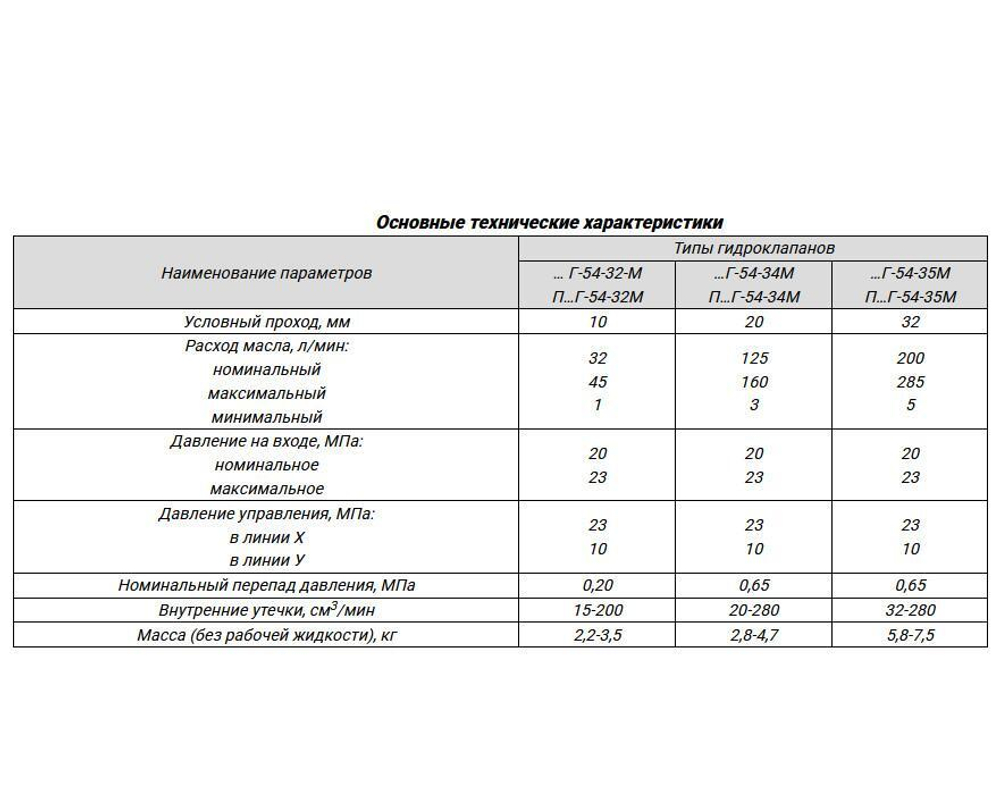

Технические характеристики:
Условный проход: 10 мм
Номинальный расход: 32 л/мин
Максимальный расход: до 45 л/мин
Минимальный расход: 1 л/мин
Диапазон регулировки давления: 0,4–2,8 МПа
Номинальное давление настройки: 2,5 МПа
Максимальное давление на входе: до 23 МПа
Перепад давления: 0,2 МПа
Внутренние утечки: до 15 см³/мин
Тип монтажа: стыковой
Масса: около 2,5 кг
Рабочая жидкость: минеральные масла с вязкостью от 20 до 200 сСт
Температура рабочей жидкости: от +10 до +70 °C
Температура окружающей среды: от +10 до +50 °C
Климатическое исполнение: УХЛ4
Конструктивные особенности:

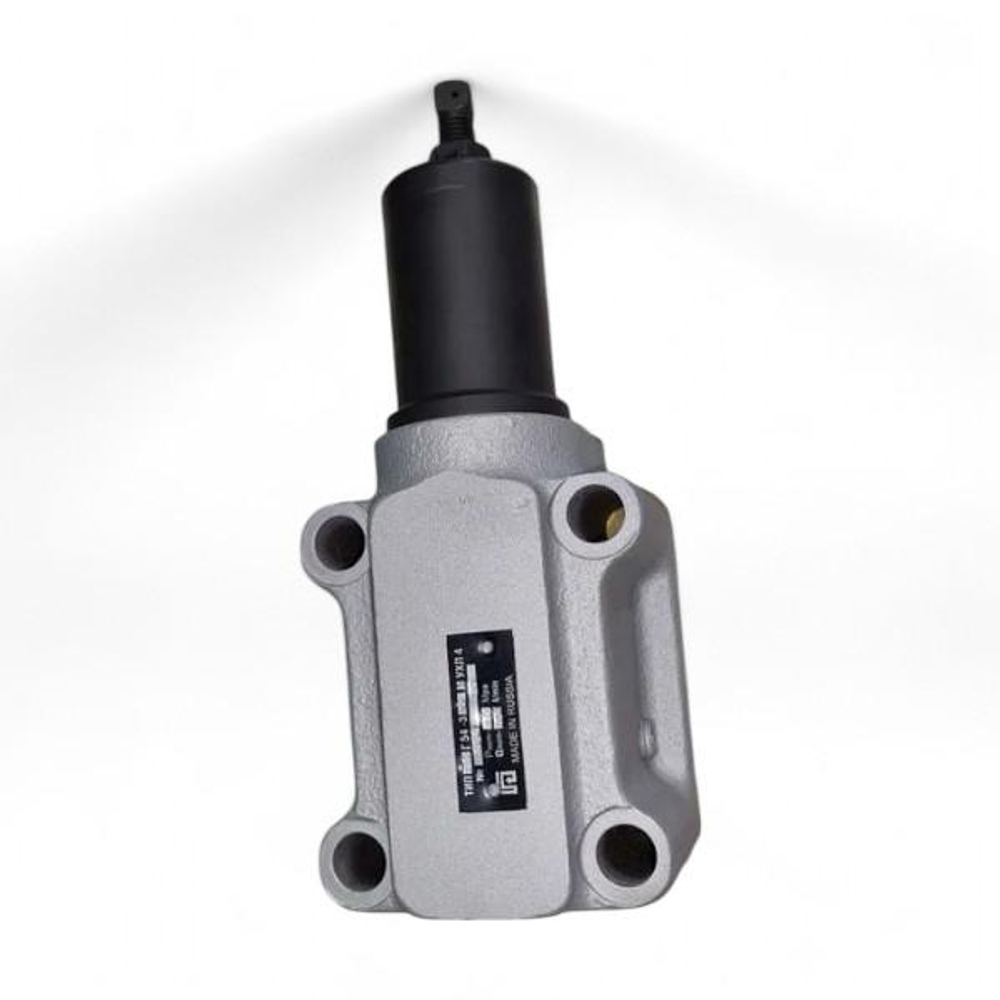

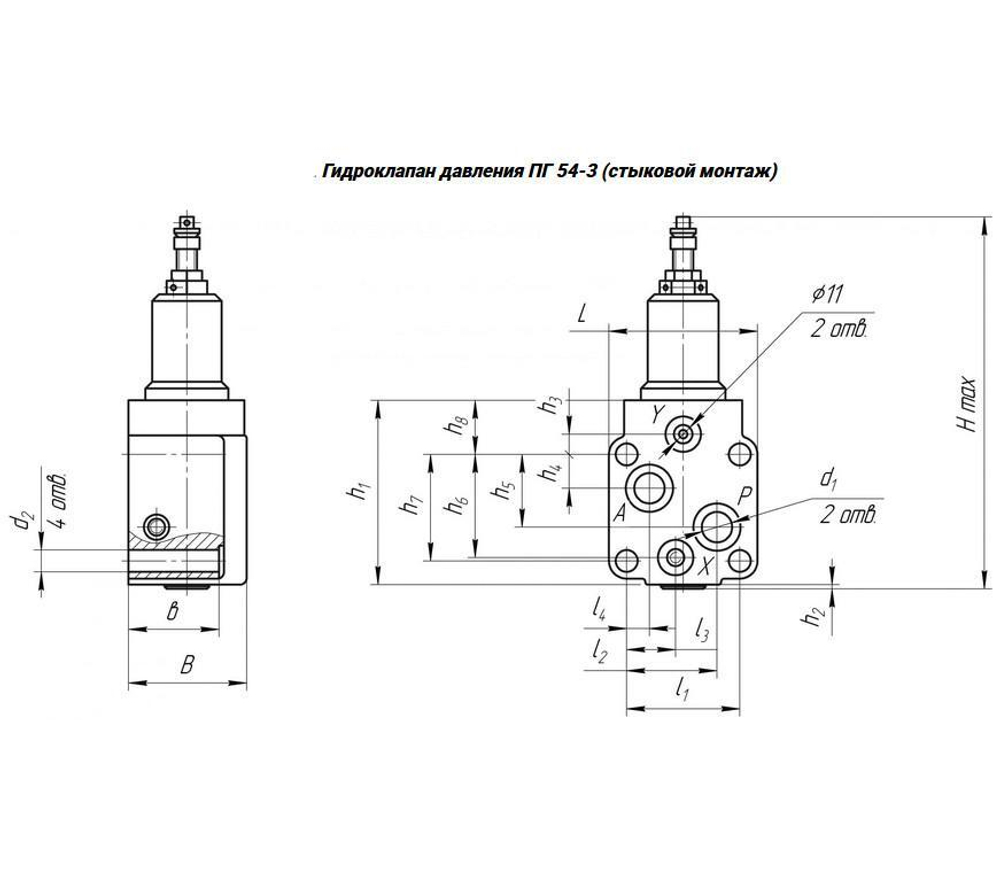

Клапан выполнен в компактном металлическом корпусе, оснащён канальными отверстиями для подачи, отвода и слива рабочей жидкости. Внутри установлен золотниковый механизм с настраиваемой пружиной. Давление регулируется винтом, расположенным в верхней части корпуса. Монтаж осуществляется на стандартную плиту с уплотнительными кольцами, что обеспечивает надёжное и герметичное соединение.
Области применения:
ПГ54-32М используется в гидравлических системах металлообрабатывающих и деревообрабатывающих станков, прессов и различного промышленного оборудования. Обеспечивает надёжную защиту от скачков давления, корректную работу исполнительных механизмов и стабильное функционирование гидросистемы.
Примечание:
Буква "М" в обозначении указывает на модернизированную версию клапана с повышенными эксплуатационными характеристиками.
