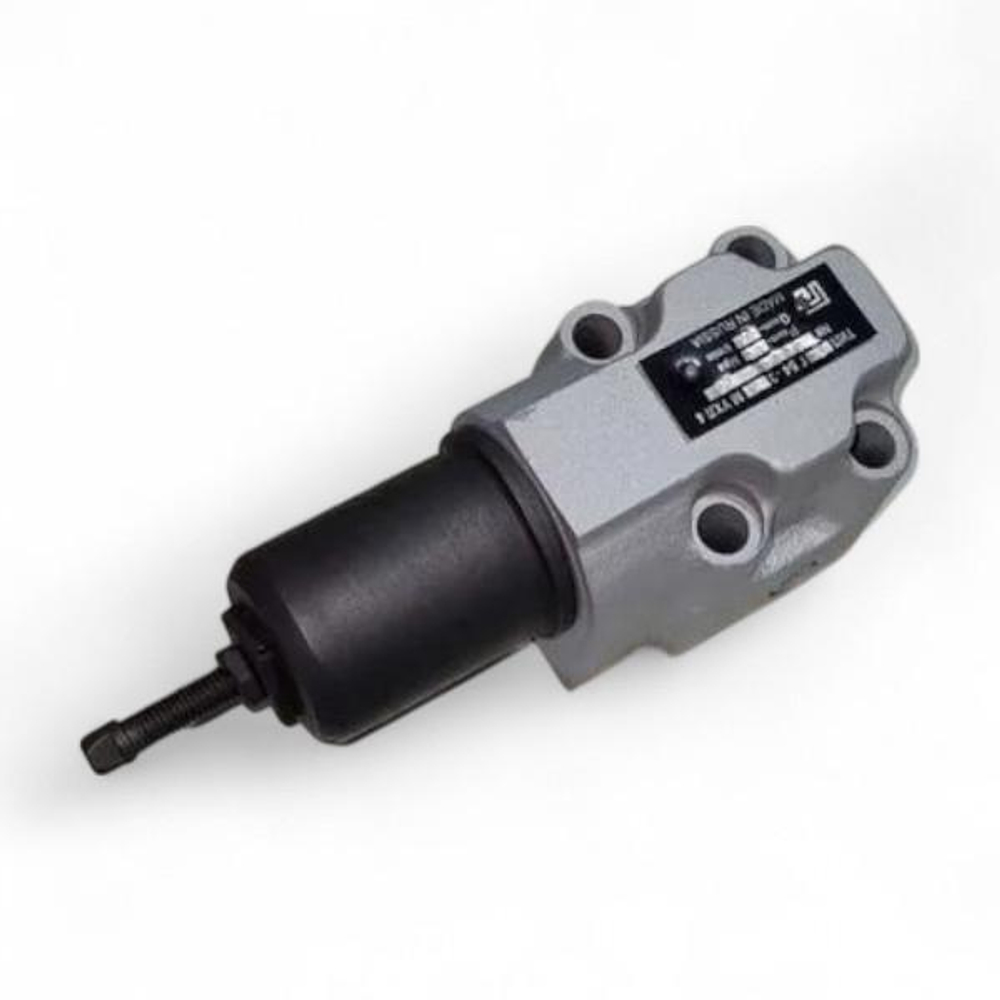

ПДГ54-34М — гидроклапан давления стыкового монтажа, предназначенный для автоматического регулирования и поддержания высокого давления рабочей жидкости в гидросистемах станков, прессов и другого промышленного оборудования. Клапан может использоваться как предохранительный, последовательности, разности давлений или переливной.
Основные функции:
-
Поддержание установленной разности давлений между входом и выходом
-
Последовательное включение исполнительных органов при достижении заданного давления
-
Защита системы от превышения допустимого давления (предохранительный режим)
-
Поддержание высокого давления за счёт постоянного слива рабочей жидкости (переливной режим)

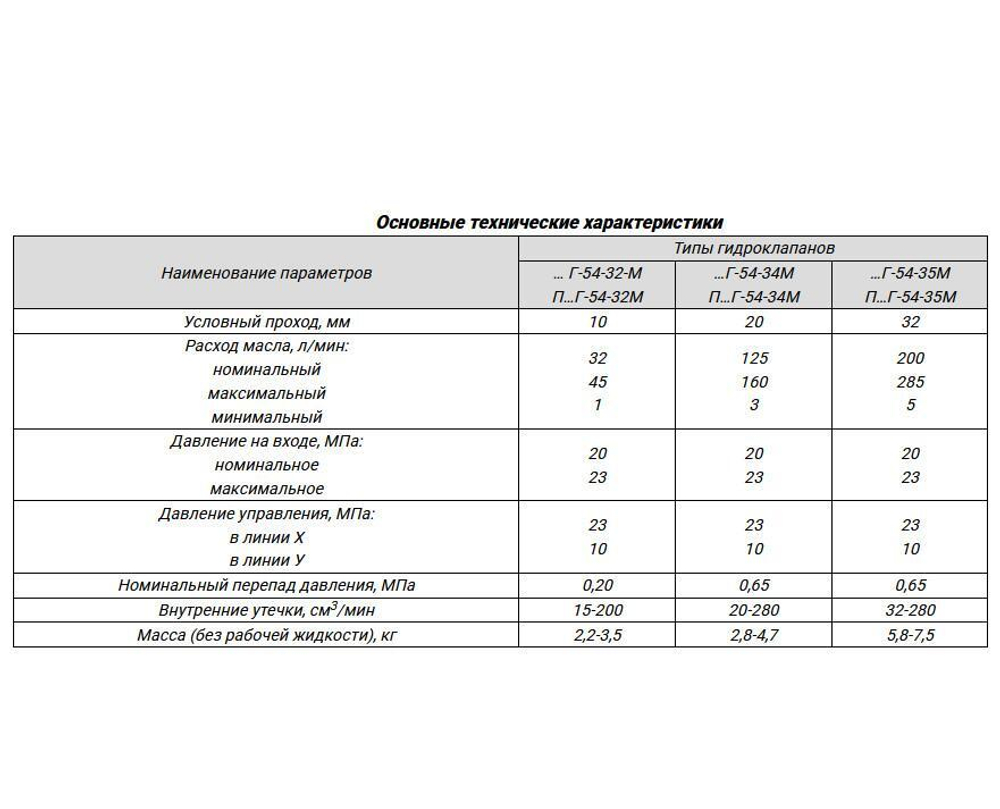

Технические характеристики:
-
Условный проход: 20 мм
-
Номинальный расход: 125 л/мин
-
Максимальный расход: 160 л/мин
-
Минимальный расход: 3 л/мин
-
Диапазон регулировки давления: 4,0–23,0 МПа
-
Номинальное давление настройки: 20 МПа
-
Максимальное давление на входе: до 23 МПа
-
Перепад давления: 0,6 МПа
-
Внутренние утечки: до 280 см³/мин
-
Тип подключения: стыковое (на монтажную плиту)
-
Масса: около 4 кг
-
Рабочая жидкость: минеральные масла с вязкостью 10–400 мм²/с
-
Температура рабочей жидкости: от +10 до +70 °C
-
Температура окружающей среды: от +10 до +50 °C
-
Климатическое исполнение: УХЛ4
Конструктивные особенности:

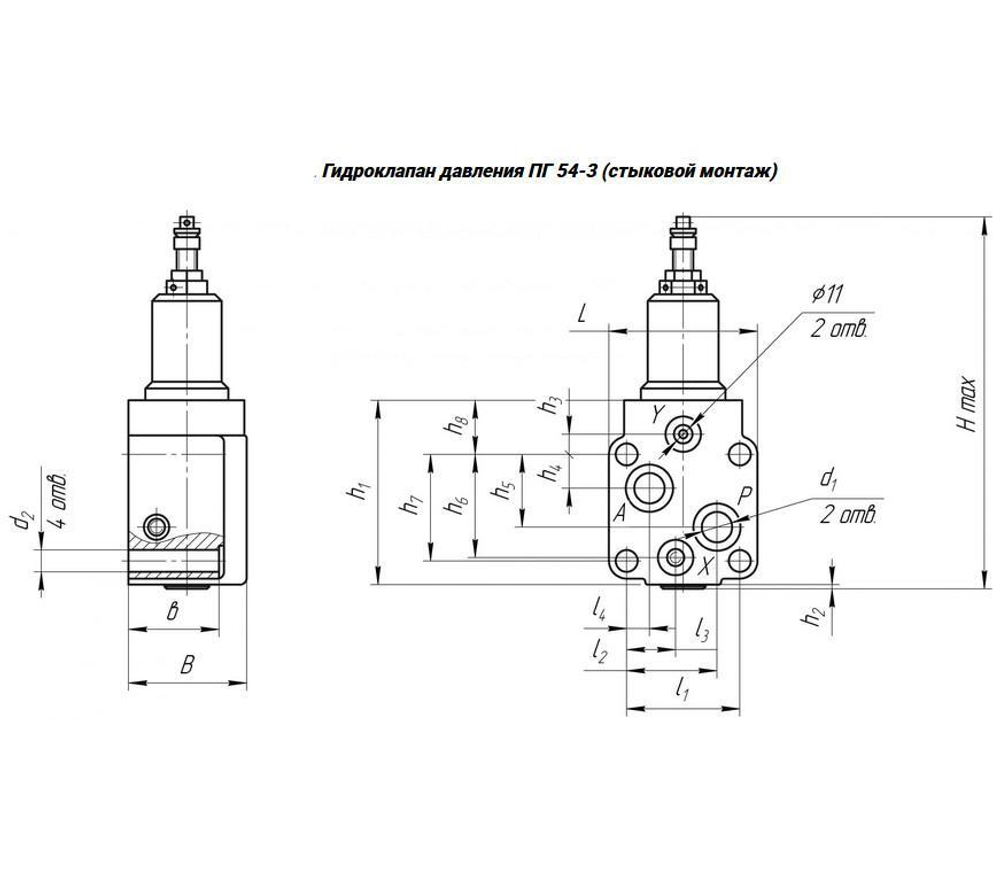

Клапан выполнен в металлическом корпусе с внутренними каналами для подвода, отвода и слива рабочей жидкости. В конструкции применяется золотниковый механизм с пружиной, настройка давления производится винтом на корпусе. Установка осуществляется на стандартную монтажную плиту посредством уплотнительных колец, что позволяет просто интегрировать изделие в гидросистему без резьбовых соединений.
Области применения:
ПДГ54-34М находит применение в гидросистемах металлообрабатывающих и деревообрабатывающих станков, прессов, гидравлических агрегатов и технологического оборудования, где необходимы точная настройка и поддержание высокого давления, защита от перегрузок и получение определённой последовательности работы исполнительных органов.
Примечание:
Буква "М" в маркировке означает модернизированную версию клапана с повышенной надёжностью и эксплуатационными характеристиками.
