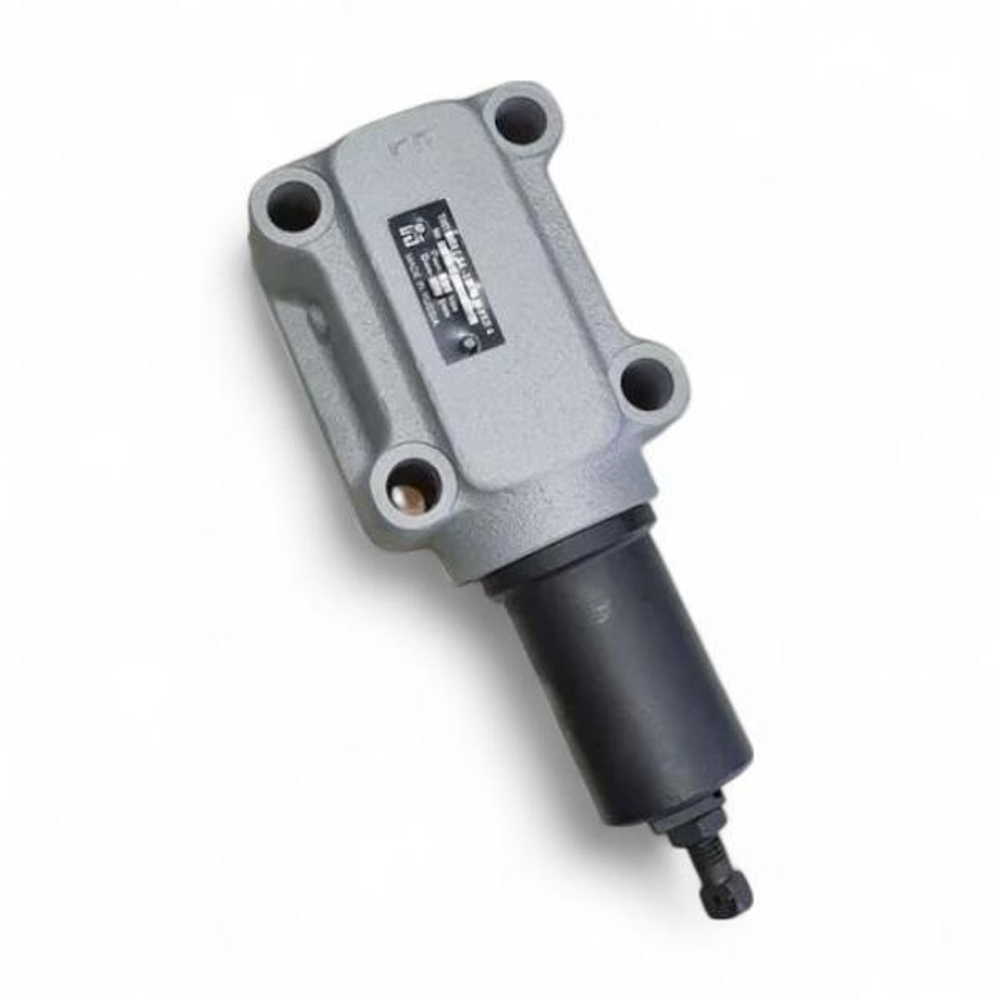

ПДГ54-32М — гидроклапан давления стыкового монтажа, предназначенный для автоматического регулирования и поддержания высокого давления рабочей жидкости в гидросистемах промышленного оборудования и станков. Используется для защиты системы от превышения давления, обеспечения заданного порядка работы исполнительных механизмов и стабилизации давления с возможностью слива избыточной жидкости.
Основные функции:
-
Поддержание заданной разности давлений между входным и выходным каналами
-
Последовательное включение исполнительных органов по достижении установленного давления
-
Защита гидросистемы от перегрузок при превышении допустимого давления
-
Стабилизация давления за счёт контролируемого слива рабочей жидкости

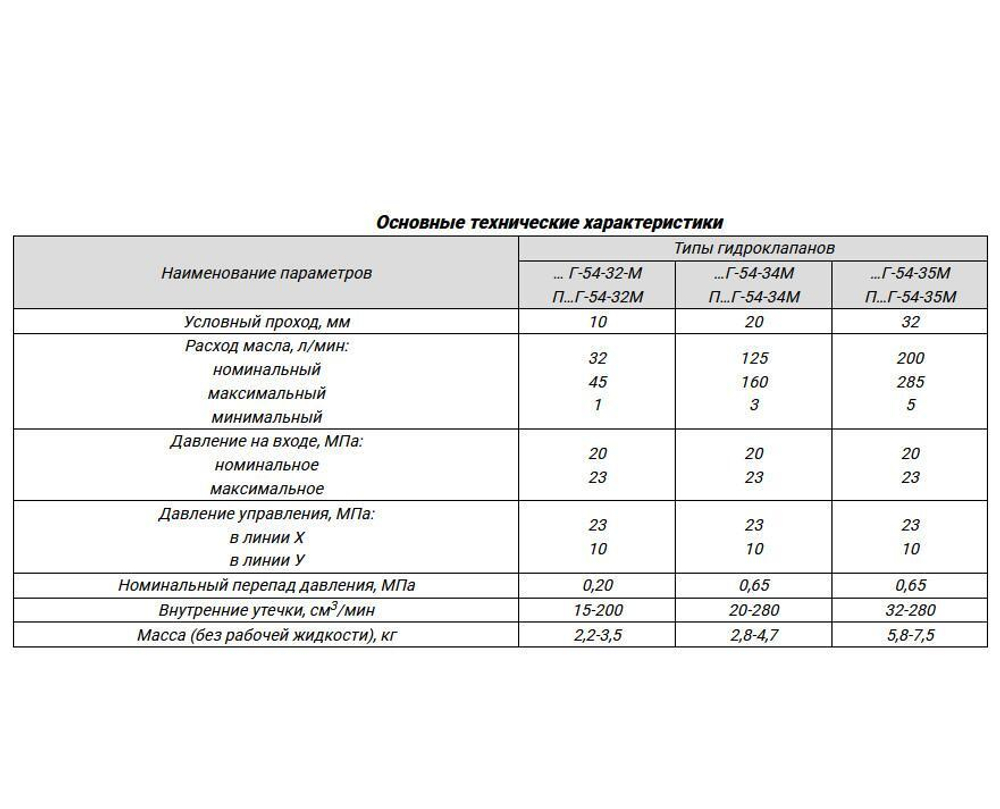

Технические характеристики:
Условный проход: 10 мм
Номинальный расход: 32 л/мин
Максимальный расход: до 45 л/мин
Минимальный расход: 1 л/мин
Диапазон регулировки давления: от 4 до 23 МПа
Номинальное давление настройки: до 20 МПа
Максимальное давление на входе: до 23 МПа
Перепад давления: 0,2 МПа
Внутренние утечки: до 200 см³/мин

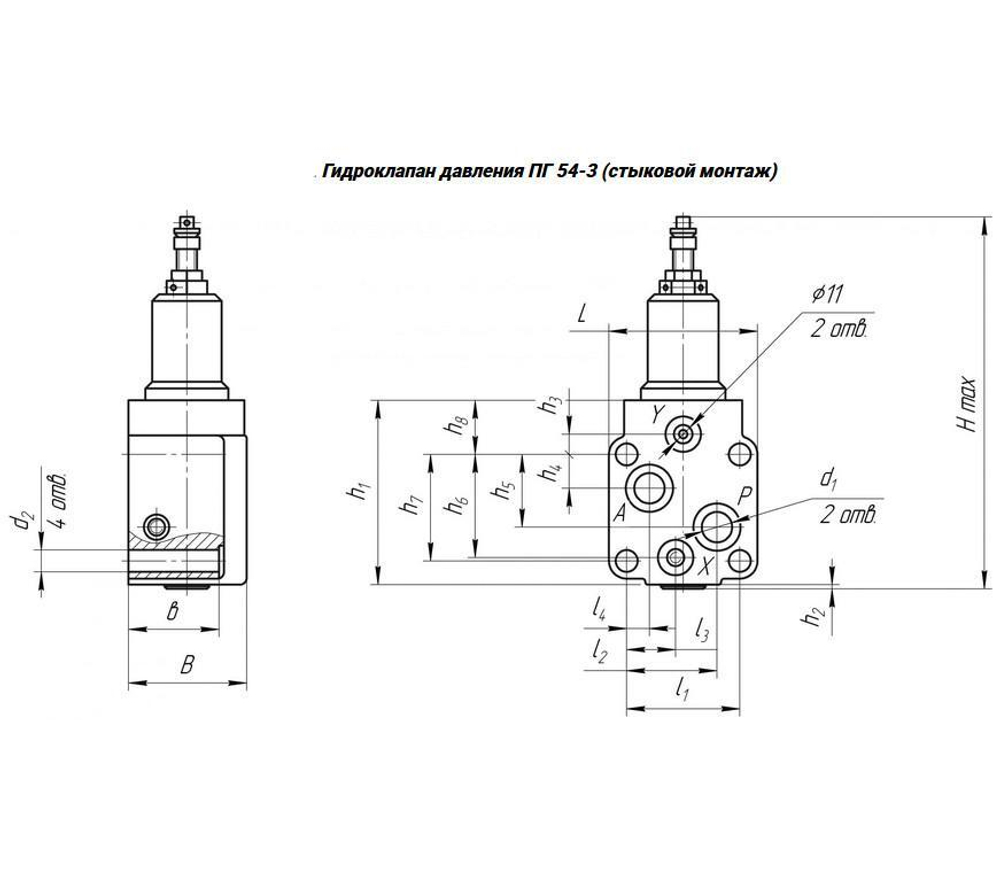

Тип монтажа: стыковой
Масса: около 2,6 кг
Рабочая жидкость: минеральные масла с вязкостью от 20 до 200 сСт
Температура рабочей жидкости: от +10 до +70 °C
Температура окружающей среды: от +10 до +50 °C
Климатическое исполнение: УХЛ4
Конструктивные особенности:
Корпус клапана выполнен из прочного металла и содержит каналы для подачи, отвода и слива рабочей жидкости. Внутри расположен золотниковый механизм с регулирующей пружиной. Регулировка давления производится с помощью винта, изменяющего степень сжатия пружины. Установка осуществляется на стыковую плиту с уплотнительными элементами. Клапан отличается высокой надёжностью, удобством обслуживания и компактными габаритами.
Области применения:
ПДГ54-32М используется в гидравлических системах деревообрабатывающих и металлообрабатывающих станков, прессового оборудования, а также другого промышленного оборудования. Эффективно стабилизирует давление, защищает систему от перегрузок и обеспечивает корректную работу исполнительных механизмов.
Примечание:
Буква "М" в обозначении означает модернизированное исполнение — с повышенной надёжностью и улучшенными рабочими характеристиками по сравнению с базовой моделью.
