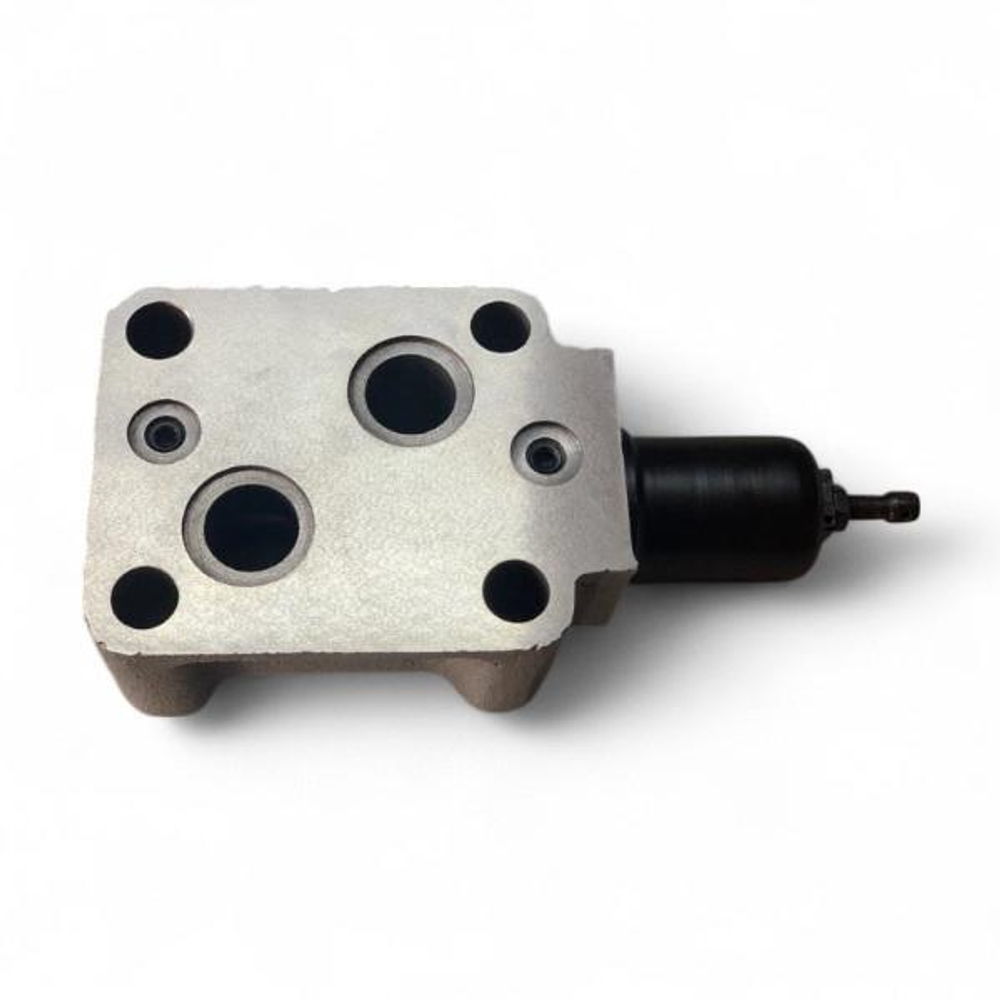

ПБГ54-35М — гидроклапан давления стыкового монтажа, предназначенный для регулирования и поддержания заданного давления рабочей жидкости в гидросистемах промышленного оборудования и станков. Может использоваться как клапан разности давлений, последовательности, предохранительный или переливной клапан.
Основные функции:
-
Поддержание заданной разности давлений между входным и выходным потоками
-
Обеспечение последовательности включения исполнительных органов по достижении определённого давления
-
Защита системы от перегрузок при превышении установленного давления (предохранительный режим)
-
Постоянное поддержание давления посредством слива рабочей жидкости (переливной режим)
Технические характеристики:
-
Условный проход: 32 мм
-
Номинальный расход: 200 л/мин
-
Максимальный расход: до 300 л/мин
-
Минимальный расход: 9 л/мин
-
Номинальное давление настройки: 6,3 МПа
-
Диапазон регулировки давления: 0,4–2,8 МПа (в некоторых исполнениях 0,6–7,0 МПа)
-
Перепад давления: 0,2–0,3 МПа
-
Внутренние утечки: до 50–90 см³/мин
-
Масса: до 6,9 кг
-
Климатическое исполнение: УХЛ4 (ГОСТ 15150)
-
Рабочая жидкость: минеральные масла с кинематической вязкостью 20–200 сСт, содержание примесей не более 0,005% по весу, воды — не выше 0,05%
-
Температура рабочей жидкости: +10...+70 °C, окружающей среды: +10...+50 °C
Конструктивные особенности:
-
Корпус с каналами для подвода и слива масла, золотник, регулирующая пружина
-

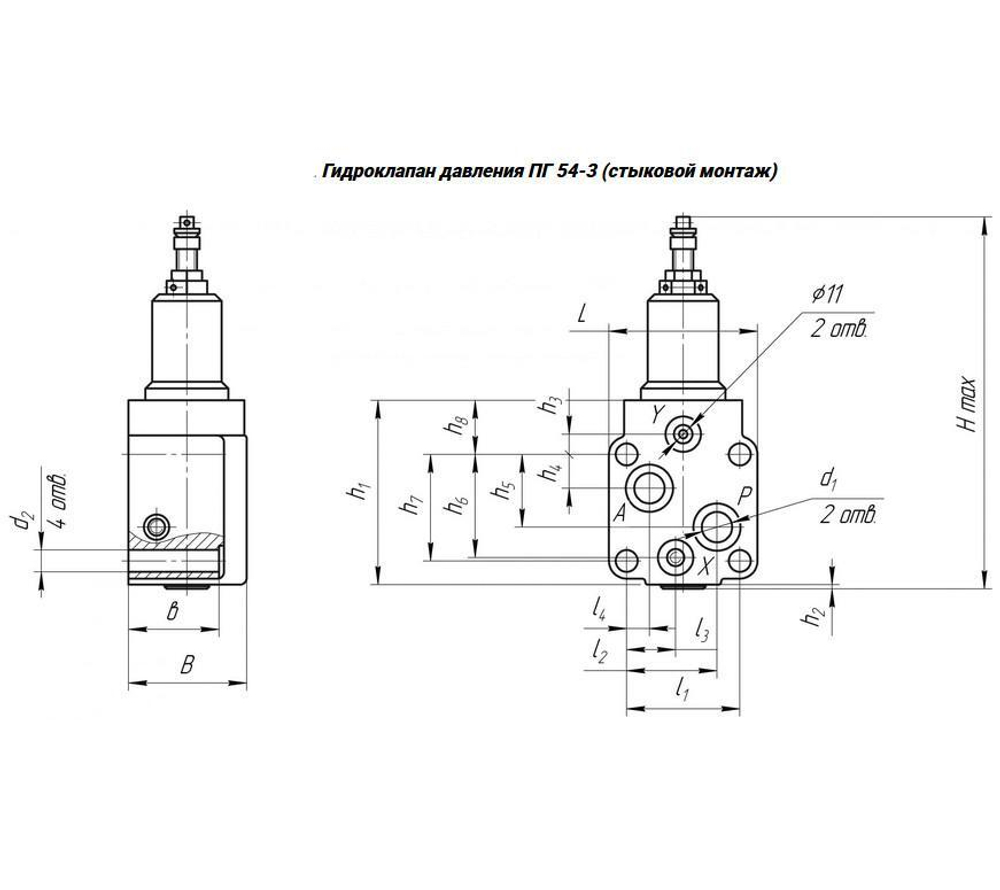

Монтаж — стыковой, с уплотнением под кольца; возможен резьбовой вариант исполнения
-
Простота обслуживания, высокая надёжность и универсальность применения
Области применения:
Используется в гидроприводах металлорежущих и деревообрабатывающих станков, кузнечно-прессовом и другом промышленном оборудовании для защиты от скачков давления, поддержания перепада и обеспечения корректной последовательности работы механизмов.
Буква "М" в маркировке — модернизированная версия прибора, не всегда указывается, технически эквивалентна базовой модели.
