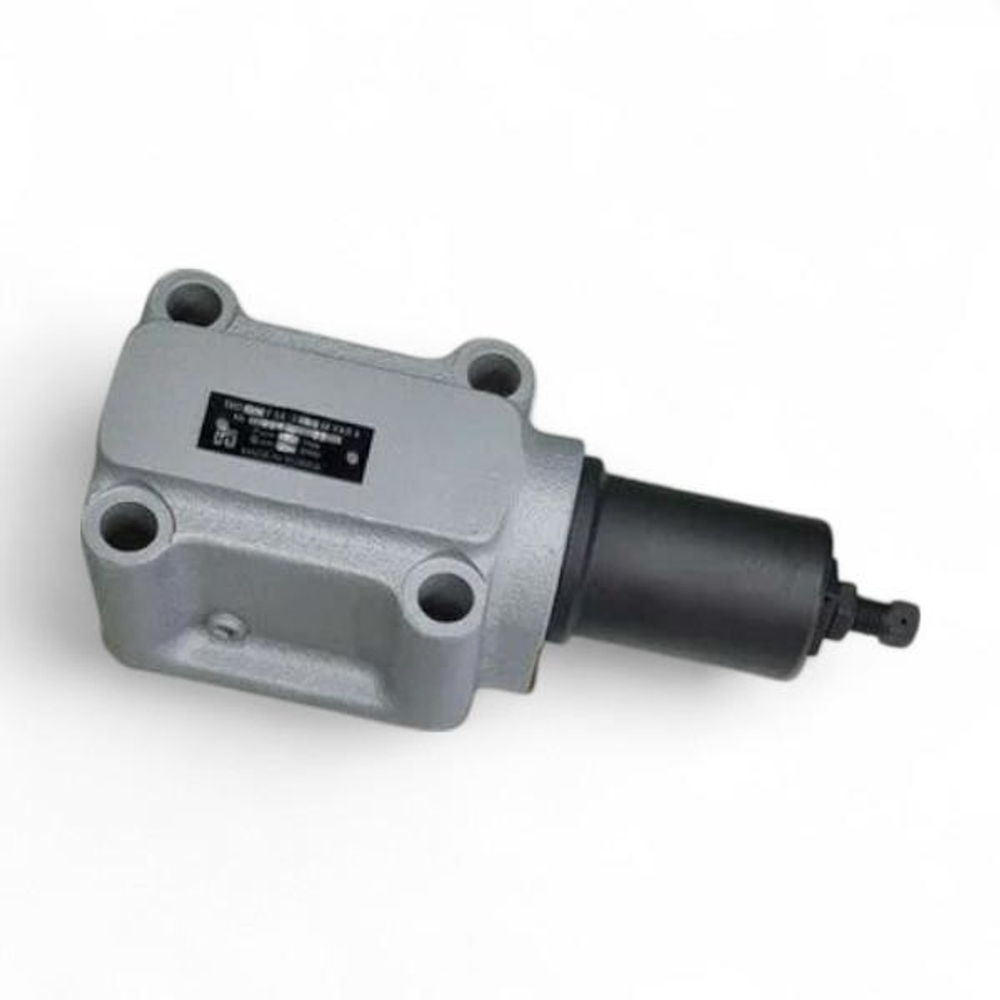

ПБГ54-34М — гидроклапан давления стыкового монтажа, предназначенный для автоматического регулирования и поддержания заданного давления рабочей жидкости в гидросистемах промышленного оборудования, станков и прессов. Клапан применяется для защиты оборудования от перегрузок, стабилизации давления, управления последовательностью срабатывания исполнительных механизмов, а также для слива избыточной жидкости.
Основные функции:
-
Поддержание заданной разности давлений между входом и выходом
-
Последовательное включение исполнительных органов по достижении определённого давления
-
Защита гидросистемы от превышения допустимого давления
-
Поддержание стабильного давления за счёт постоянного слива рабочей жидкости

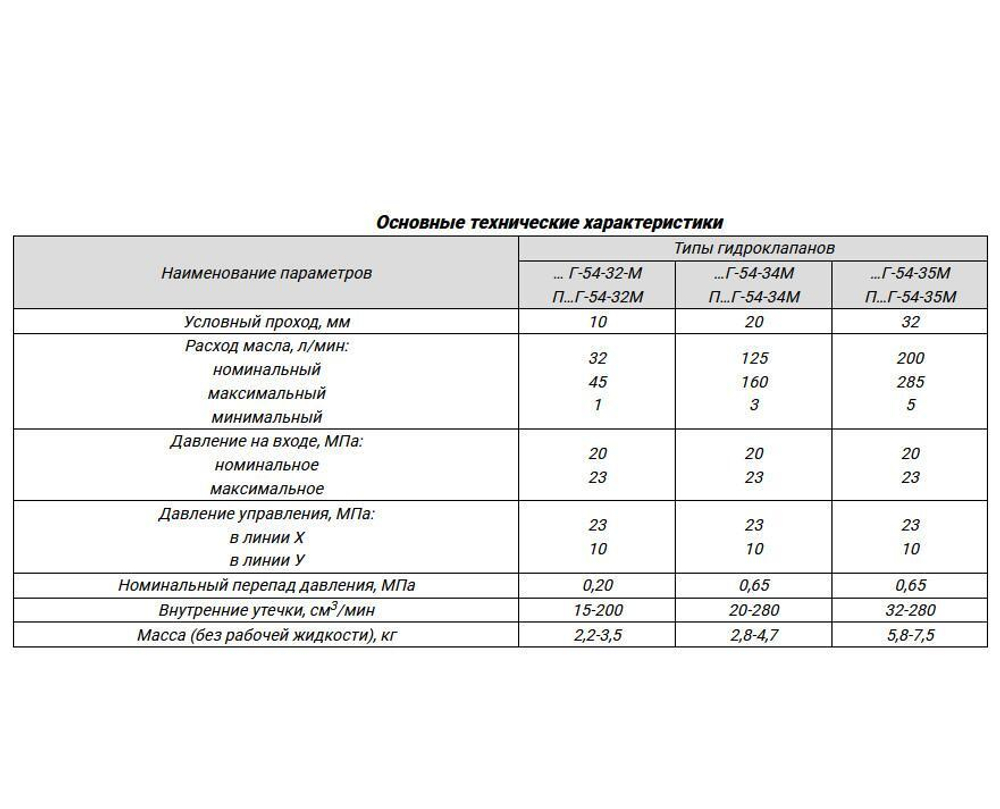

Технические характеристики:
Условный проход: 20 мм
Номинальный расход: 125 л/мин
Максимальный расход: до 160 л/мин
Минимальный расход: 3 л/мин
Диапазон регулировки давления: 0,6–7,0 МПа
Номинальное давление настройки: до 6,3 МПа
Перепад давления: около 0,6 МПа
Внутренние утечки: до 90 см³/мин
Тип монтажа: стыковой
Масса: около 4 кг
Рабочая жидкость: минеральные масла с вязкостью от 10 до 400 мм²/с
Температура рабочей жидкости: от +10 до +70 °C
Температура окружающей среды: от +10 до +50 °C
Климатическое исполнение: УХЛ4

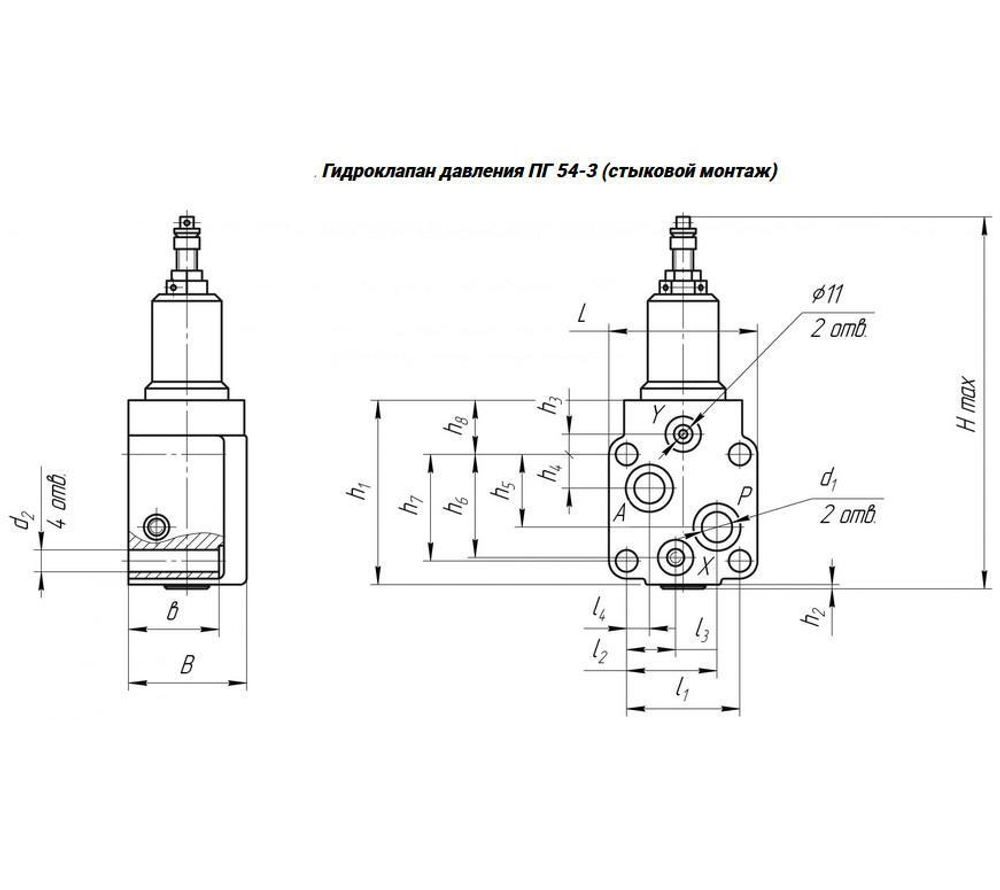

Конструктивные особенности:
Корпус клапана выполнен из прочного металла с внутренними каналами для подачи, отвода и слива рабочей жидкости. Внутри расположен золотниковый механизм с пружиной, давление настраивается с помощью регулировочного винта. Монтаж осуществляется на стандартную стыковую плиту с уплотнительными элементами, что обеспечивает надёжную герметизацию и удобство обслуживания.
Области применения:
ПБГ54-34М используется в гидросистемах металлообрабатывающих и деревообрабатывающих станков, прессов и другого промышленного оборудования. Обеспечивает стабильную и надёжную работу системы, предотвращая скачки давления и обеспечивая согласованную работу исполнительных элементов.
Примечание:
Буква "М" в обозначении указывает на модернизированную версию изделия с повышенной надёжностью и улучшенными техническими характеристиками.
